HX711 - Amplificador para célula de carga

O Amplificador de Sensor de Peso HX711 é um módulo baseado no circuito integrado HX711, um conversor analógico-digital (ADC) de precisão de 24 bits, concebido para balanças de pesagem e aplicações de controlo industrial, permitindo a ligação directa a um sensor em ponte (bridge sensor). O multiplexador de entrada selecciona o canal diferencial A ou B para o amplificador de ganho programável (PGA) de baixo ruído integrado. Não é necessária qualquer programação dos registos internos — todo o controlo do HX711 é feito através dos pinos, tornando-o simples de integrar em projectos de medição de peso e força.

PRINCIPAIS CARACTERÍSTICAS

• Conversor analógico-digital (ADC) de precisão, 24 bits
• Concebido para balanças de pesagem e aplicações de controlo industrial
• Interface directa com sensor em ponte (bridge sensor)
• Dois canais de entrada diferencial seleccionáveis (A e B)
• Amplificador de ganho programável (PGA) integrado, de baixo ruído, com ganho seleccionável de 32, 64 ou 128
• Regulador de alimentação integrado para a célula de carga e para o ADC
• Oscilador integrado, sem necessidade de componentes externos, com opção de cristal externo
• Circuito de "power-on-reset" integrado
• Controlo digital simples através dos pinos, sem necessidade de programação
• Taxa de dados de saída seleccionável: 10SPS ou 80SPS
• Rejeição simultânea de alimentação a 50 e 60Hz
• Encapsulamento SOP-16

ESPECIFICAÇÕES

• Tensão de alimentação: 2,7 V ~ 5,25 V DC
• Gama de tensão de funcionamento: 5 V
• Corrente de funcionamento: < 1,5 mA
• Rejeição de alimentação: simultânea a 50 e 60Hz
• Especificações adicionais (da ficha técnica do circuito integrado HX711, Avia Semiconductor):
  • Gama de tensão de alimentação (funcionamento): 2,6 ~ 5,5 V
  • Gama de temperatura de funcionamento: -40 a +85℃
  • Consumo de corrente analógica (normal): 1400 µA
  • Consumo de corrente analógica (power down): 0,3 µA
  • Consumo de corrente digital (normal): 100 µA
  • Consumo de corrente digital (power down): 0,2 µA
  • Ganhos seleccionáveis: 32, 64 ou 128
  • Tensão diferencial de entrada a fundo de escala: ±20mV (ganho 128) ou ±40mV (ganho 64), com alimentação de 5V no pino AVDD
  • Frequência de cristal ou relógio externo: 1 a 20 MHz
  • Referência de tensão (VBG): 1,25 V
  • Encapsulamento: SOP-16L

CONTEÚDO DA EMBALAGEM

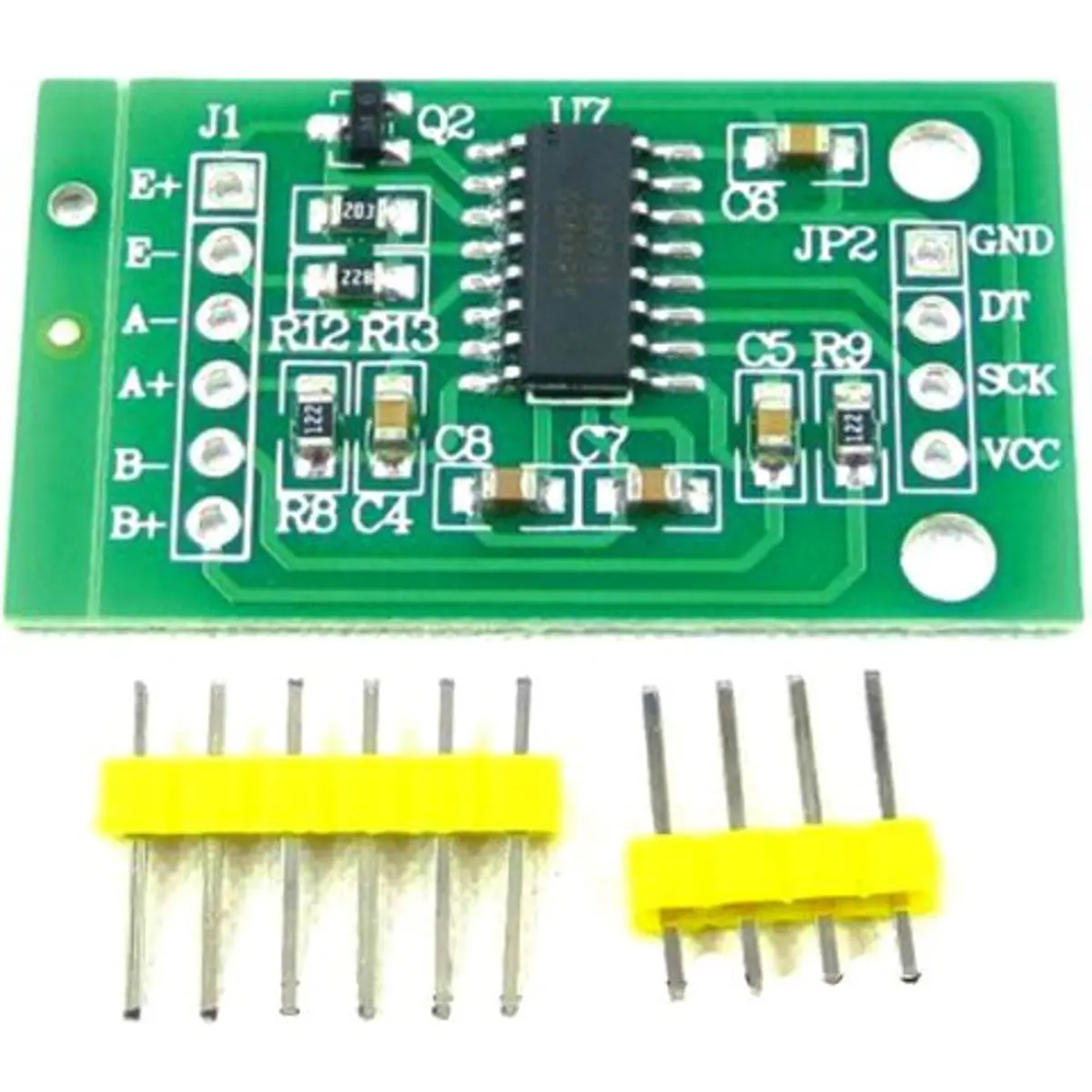

• Amplificador de Sensor de Peso-HX711 ×1
