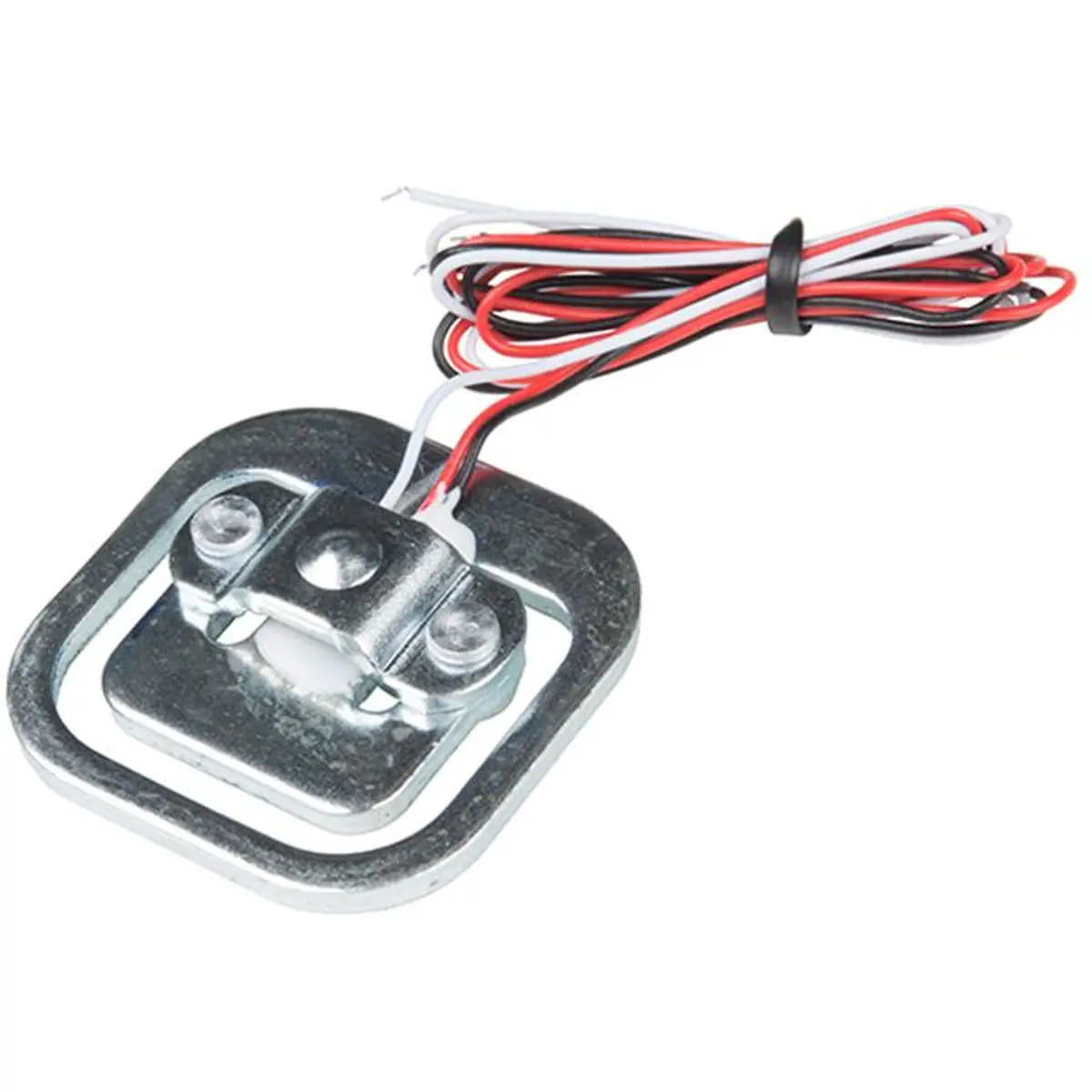

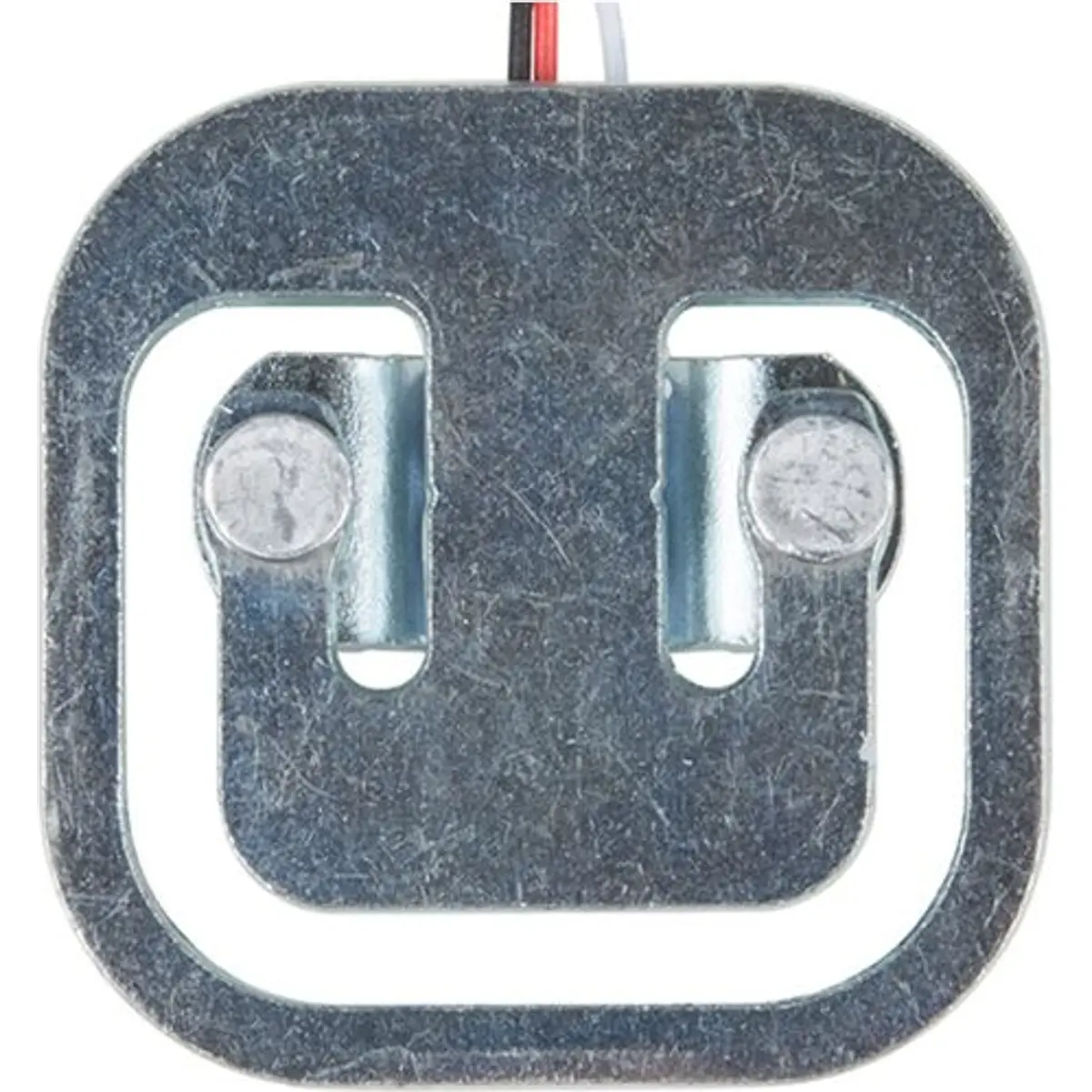

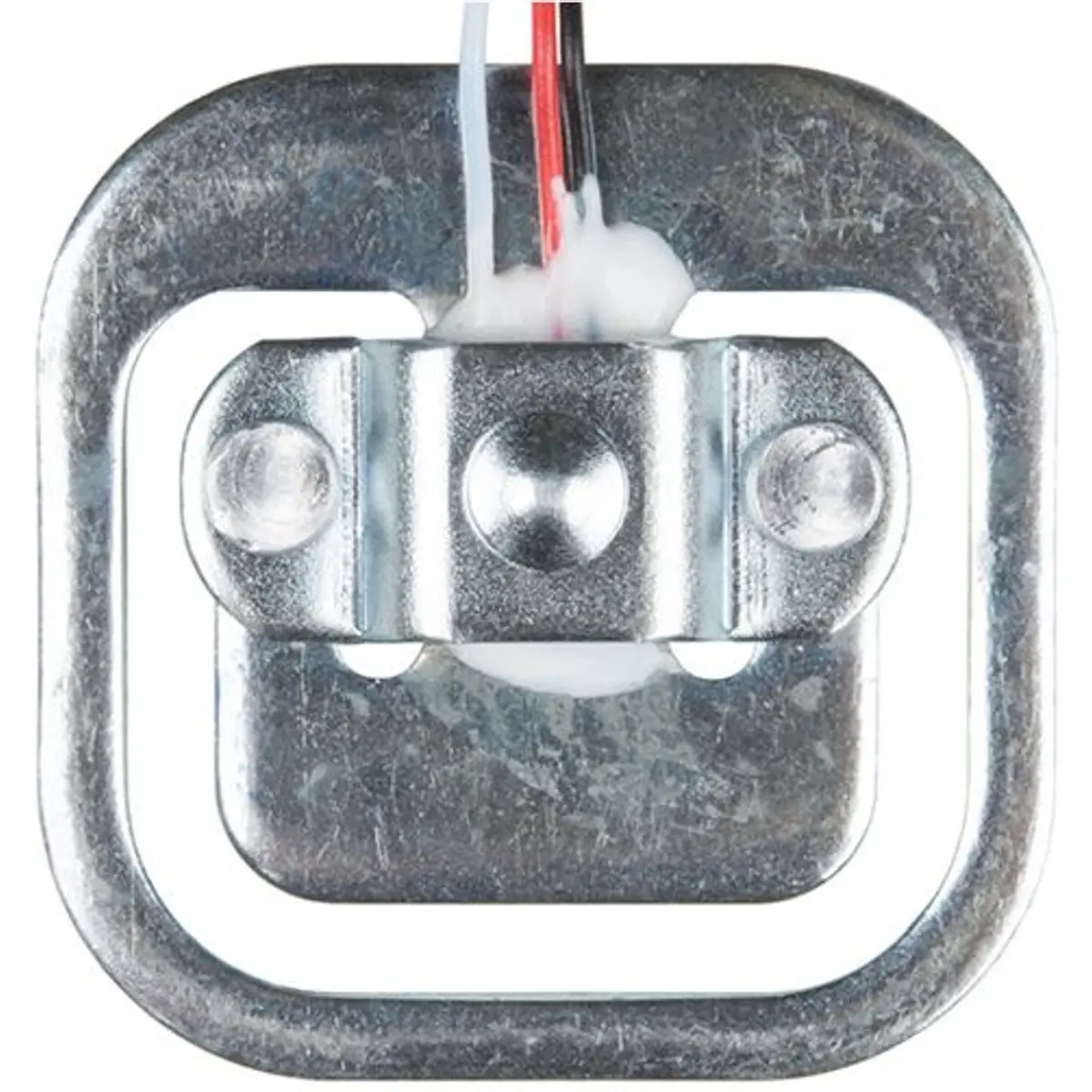

Célula de carga 50kg

A Célula de Carga 50kg (Load Cell) é um sensor de carga, por vezes designado por extensómetro (strain gauge), semelhante ao utilizado em balanças digitais de casa de banho.

Este sensor é capaz de medir até cerca de 50 kg, permitindo converter a força aplicada sobre a sua estrutura num sinal eléctrico proporcional, adequado para projectos de pesagem e medição de carga.

PRINCIPAIS CARACTERÍSTICAS

• Sensor de carga tipo extensómetro (strain gauge)
• Capacidade máxima: 50kg

ESPECIFICAÇÕES

• Capacidade: 40-50 kg
• Erro global (Comprehensive Error): 0,05 mV/V
• Sensibilidade de saída (Output Sensitivity): 1,0 ± 0,1 mV/V
• Não linearidade (Nonlinearity): 0,03 %FS
• Repetibilidade (Repeatability): 0,03 %FS
• Histerese (Hysteresis): 0,03 %FS
• Fluência (Creep, 3min): 0,03 %FS
• Deriva do zero (Zero Drift, 1min): 0,03 %FS
• Efeito da temperatura:
  • No zero: 1 %FS/10℃
  • Na saída: 0,05 %FS/10℃
• Sinal de saída em repouso (Zero Output): ±0,1 mV/V
• Resistência:
  • Resistência de entrada (Input Resistance): 1000 ± 20 Ω
  • Resistência de saída (Output Resistance): 1000 ± 20 Ω
  • Resistência de isolamento (Insulation Resistance): ≥5000 MΩ
• Tensão de excitação (Excitation Voltage): ≤10 V
• Gama de temperatura de funcionamento: 0 a +50℃
• Capacidade de sobrecarga (Overload Capacity): 150 %FS

CONTEÚDO DA EMBALAGEM

• Célula de Carga-50kg ×1

Exemplo de projecto de balança com arduino.
