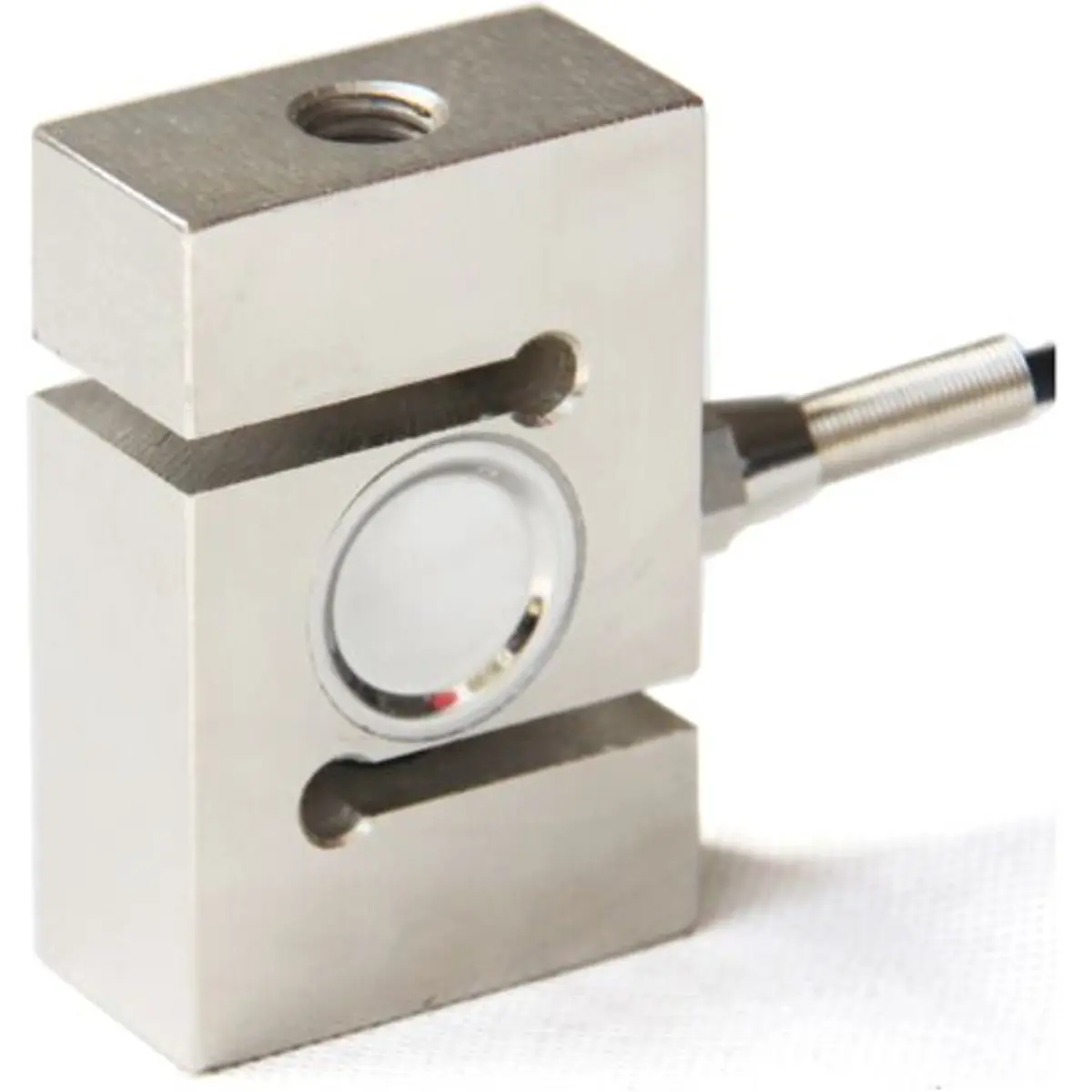

Célula de carga S-Type de 100kg

A Célula de Carga em S (S-Type Load Cell) permite converter uma força de compressão ou tracção num sinal eléctrico proporcional, sendo uma solução versátil para medição de peso em projectos electrónicos.

Cada célula de carga mede a variação da resistência eléctrica que ocorre em resposta e em proporção à tensão mecânica (pressão ou força) aplicada à sua estrutura.

Com este sensor, é possível determinar o peso de um objecto, detectar alterações de peso ao longo do tempo, ou simplesmente identificar a presença de um objecto através da medição da tensão ou carga aplicada sobre uma superfície.

PRINCIPAIS CARACTERÍSTICAS

• Converte força de compressão/tracção num sinal eléctrico
• Mede a variação de resistência eléctrica proporcional à tensão mecânica aplicada
• Capacidade seleccionável entre várias gamas de peso
• Permite determinar o peso de um objecto
• Permite detectar alterações de peso ao longo do tempo
• Permite detectar a presença de um objecto através da carga aplicada numa superfície

ESPECIFICAÇÕES

• Tipo: célula de carga em S (strain gauge)
• Capacidade : 100kg
• Ligação dos fios:
  • Vermelho: +5V
  • Preto: -5V
  • Verde: Sinal+
  • Branco: Sinal-

CONTEÚDO DA EMBALAGEM

• Célula de Carga em S de 100kg ×1

Exemplo de aplicação da Célula de Carga
