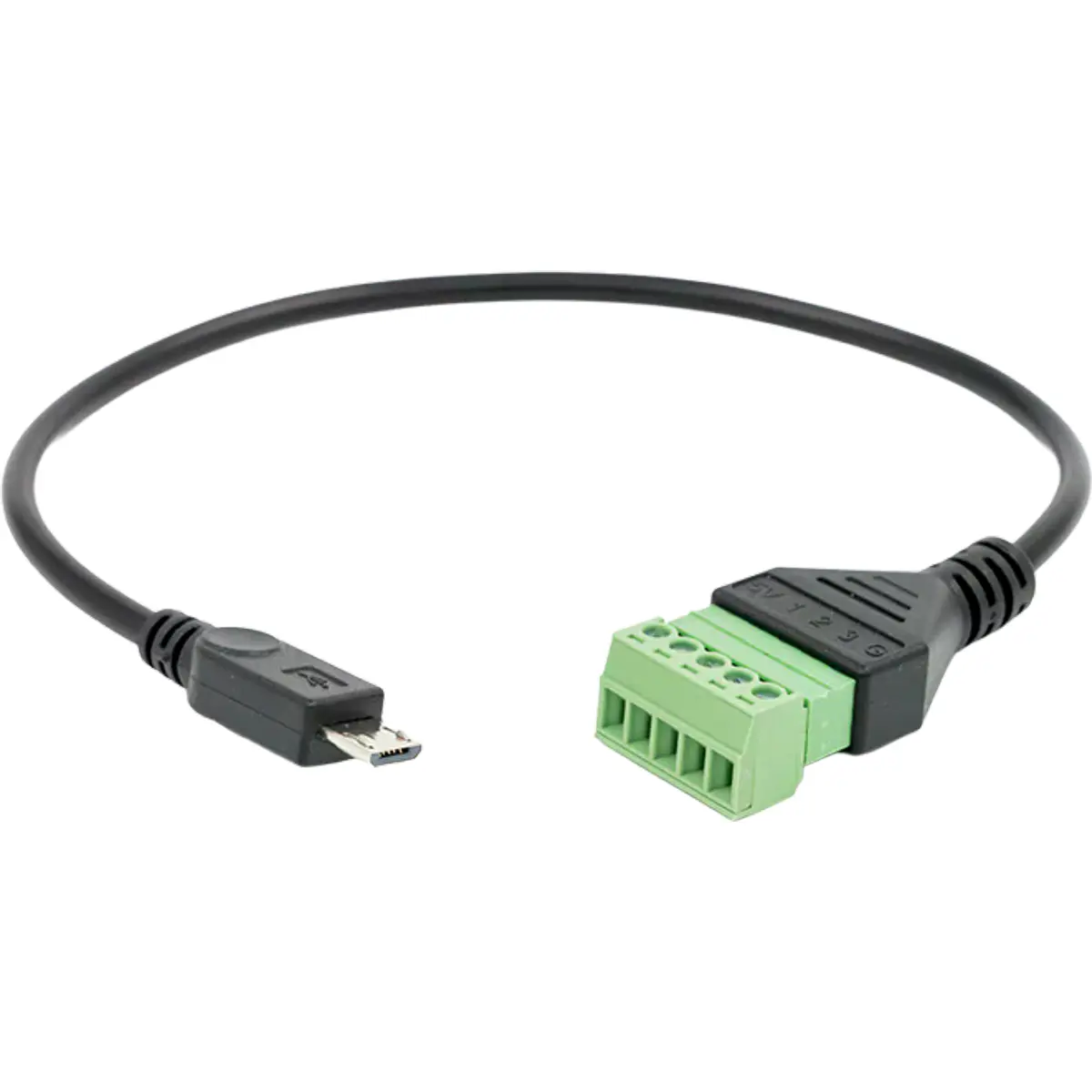

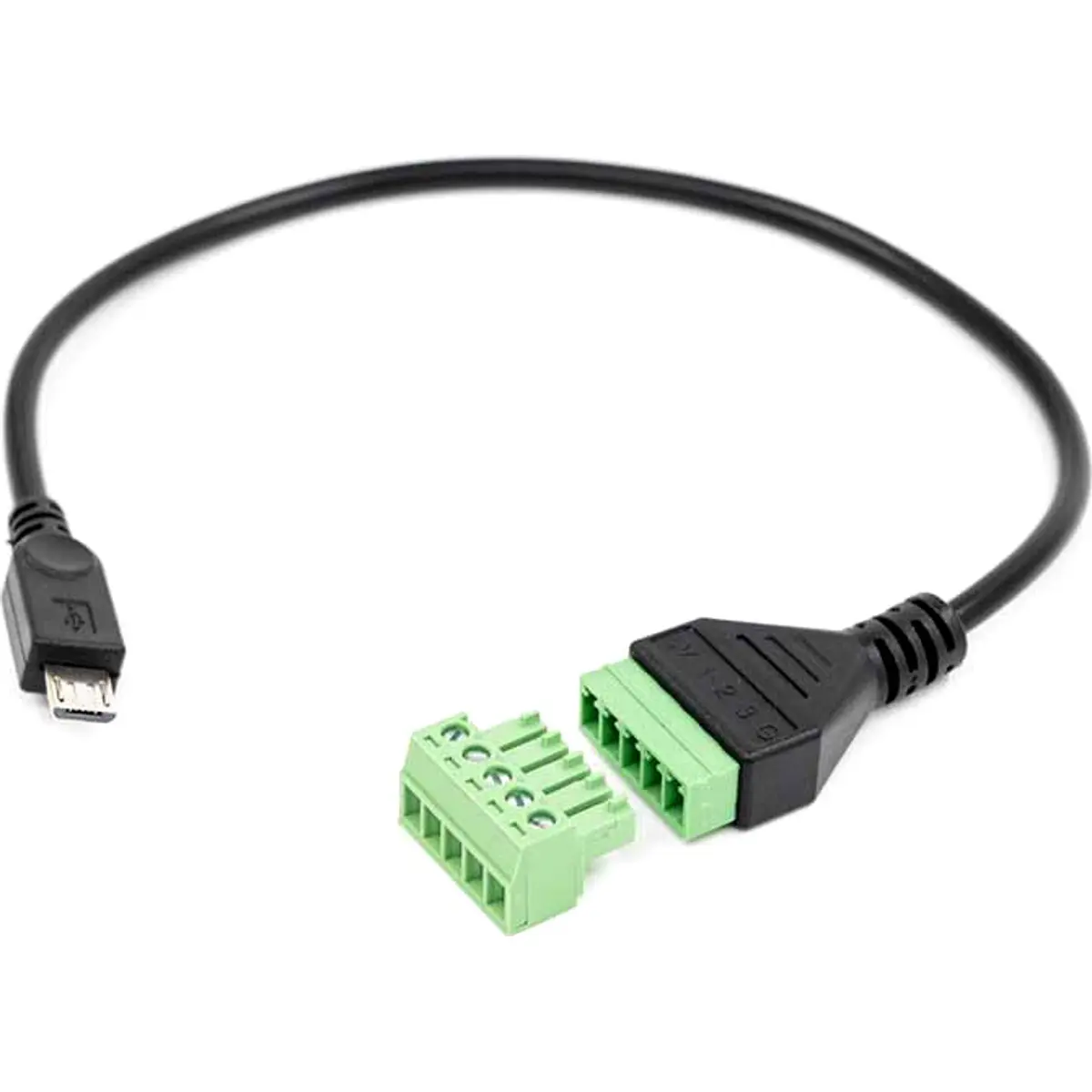

O Shelly 5-Terminal Add-on é um módulo de interface compacto para o The Pill by Shelly, concebido para disponibilizar alimentação, massa e três terminais de entrada/saída configuráveis. Ideal para ligar sensores, botões, contactos secos ou outros elementos de controlo de baixa tensão, permite transformar o The Pill numa solução versátil para automação, prototipagem e integração em projetos inteligentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Acessório de interface para o The Pill by Shelly
◆ 3 terminais de entrada/saída configuráveis com nível lógico de 3.3 V
◆ Suporte para entradas e saídas digitais, entrada analógica e sensores de temperatura
◆ Compatível com sensores DS18B20 e DHT22
◆ Terminais de 5 V e GND para alimentação ou referência de dispositivos ligados
◆ Ideal para botões, contactos reed, interruptores de nível, sensores digitais, LEDs ou pequenos sinais de controlo
◆ Permite transformar contactos e sensores simples em acionadores inteligentes
◆ Adequado para prototipagem, integração em quadros, caixas técnicas e projetos personalizados
◆ Módulo base necessário para outros add-ons do The Pill by Shelly
ESPECIFICAÇÕES
• Produto: 5-Terminal Add-on
• Compatibilidade: The Pill by Shelly
• Tipo de produto: Acessório / módulo de interface I/O
• Ligação ao módulo principal: Conector Micro USB para The Pill by Shelly
• Terminais disponíveis:
- 5V:
· Saída de alimentação de 5V para sensores ou alimentação de 5V para o The Pill
- IO1:
· Entrada/Saída de nível lógico 3.3 V
· Configurável para DS18B20, DHT22, entrada analógica, entrada/saída digital
- IO2:
· Entrada/Saída de nível lógico 3.3 V
· Configurável como entrada digital ou saída digital
- IO3:
· Entrada/Saída de nível lógico 3.3 V
· Configurável como entrada digital ou saída digital
- GND: ligação de Ground
• Entradas/Saídas configuráveis: 3
• Nível lógico das entradas/saídas: 3.3 V
• Modos suportados:
- Entrada digital
- Saída digital
- Entrada analógica 0-2.5 V
- Sensores de temperatura DS18B20 e DHT22
• Alimentação disponível nos terminais: 5 V e GND
• Temperatura de funcionamento: 0 a 40 °C
• Temperatura de armazenamento: -20 a 40 °C
• Humidade relativa: 30 % a 70 % RH
• Altitude máxima: 2000 m
• Dimensões: 44 x 23 x 10 mm
• Peso: 23 g
• Comprimento do cabo: 24 cm
• Cor do cabo: Preto
• Cor da caixa: Preto
NOTAS
◆ Este módulo funciona como interface/base necessária para a utilização de outros add-ons do The Pill by Shelly, incluindo o SSR Add-on e o Analog 0-30V Add-on.
◆ Este acessório foi concebido para integrações de baixa tensão com níveis lógicos de 3.3 V.
◆ Para utilização com sensores ou dispositivos externos, deve ser respeitada a gama de tensão suportada por cada terminal.
◆ O 5-Terminal Add-on é vendido separadamente do 'The Pill by Shelly'.
