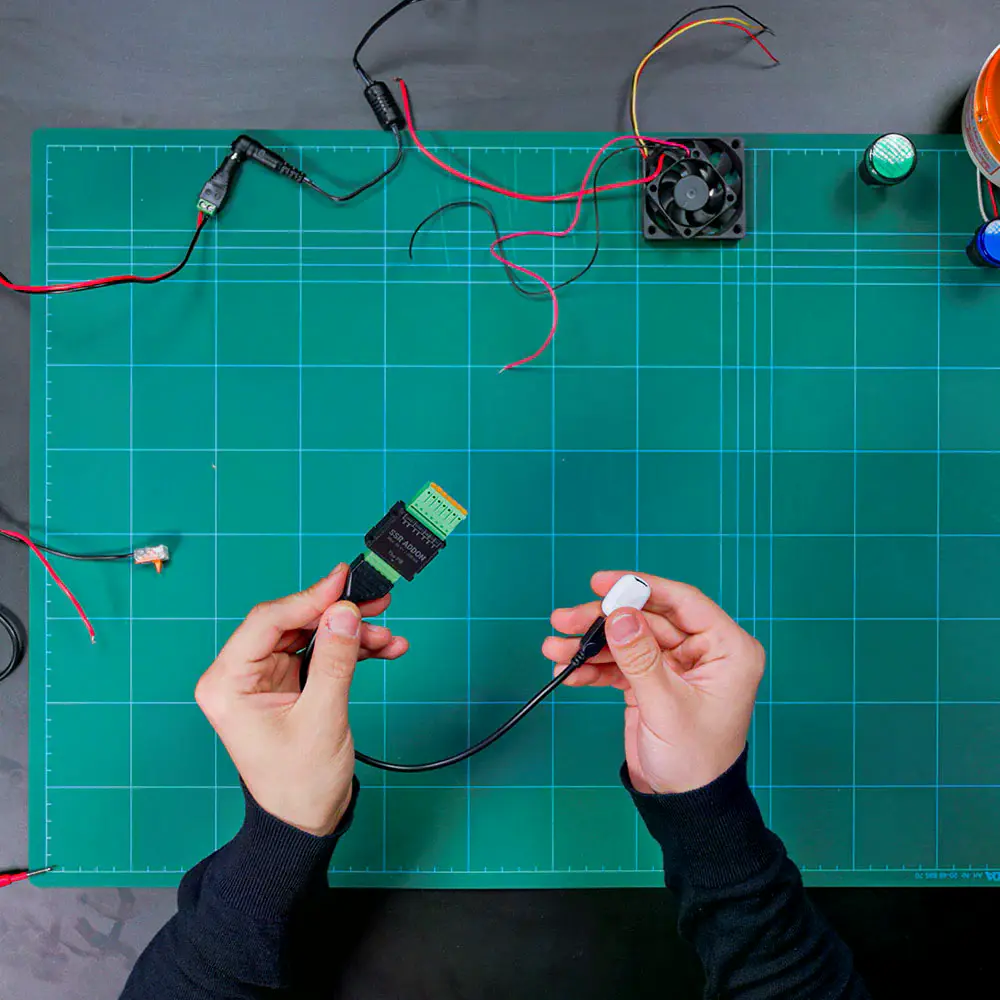

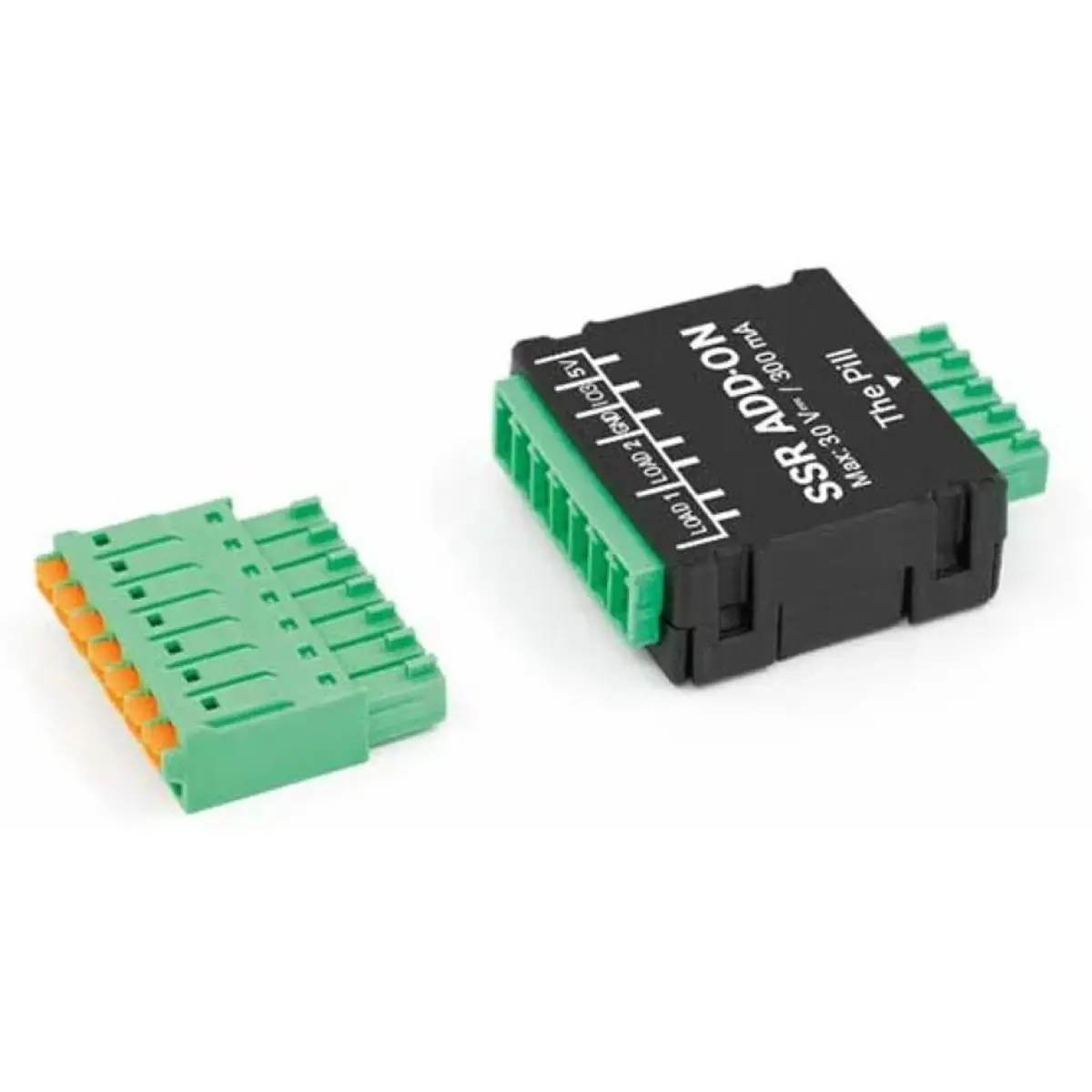

O SSR Add-on para The Pill by Shelly é um módulo de relés de estado sólido de dois canais, desenvolvido para controlar cargas DC de baixa tensão de forma segura, silenciosa e fiável. Permite comandar dois dispositivos independentes até 30 V DC / 300 mA por canal, sendo ideal para aplicações como iluminação LED, pequenos ventiladores, solenóides, válvulas, fechaduras e outros acessórios de automação de baixa tensão.
Com saídas galvanicamente isoladas e contactos livres de potencial, o SSR Add-on aumenta a versatilidade da The Pill by Shelly, permitindo integrar controlo inteligente em projetos DIY ou profissionais através da app Shelly Smart Control, de cenários, horários ou dados de sensores.
PRINCIPAIS CARACTERÍSTICAS
◆ Acessório para The Pill by Shelly

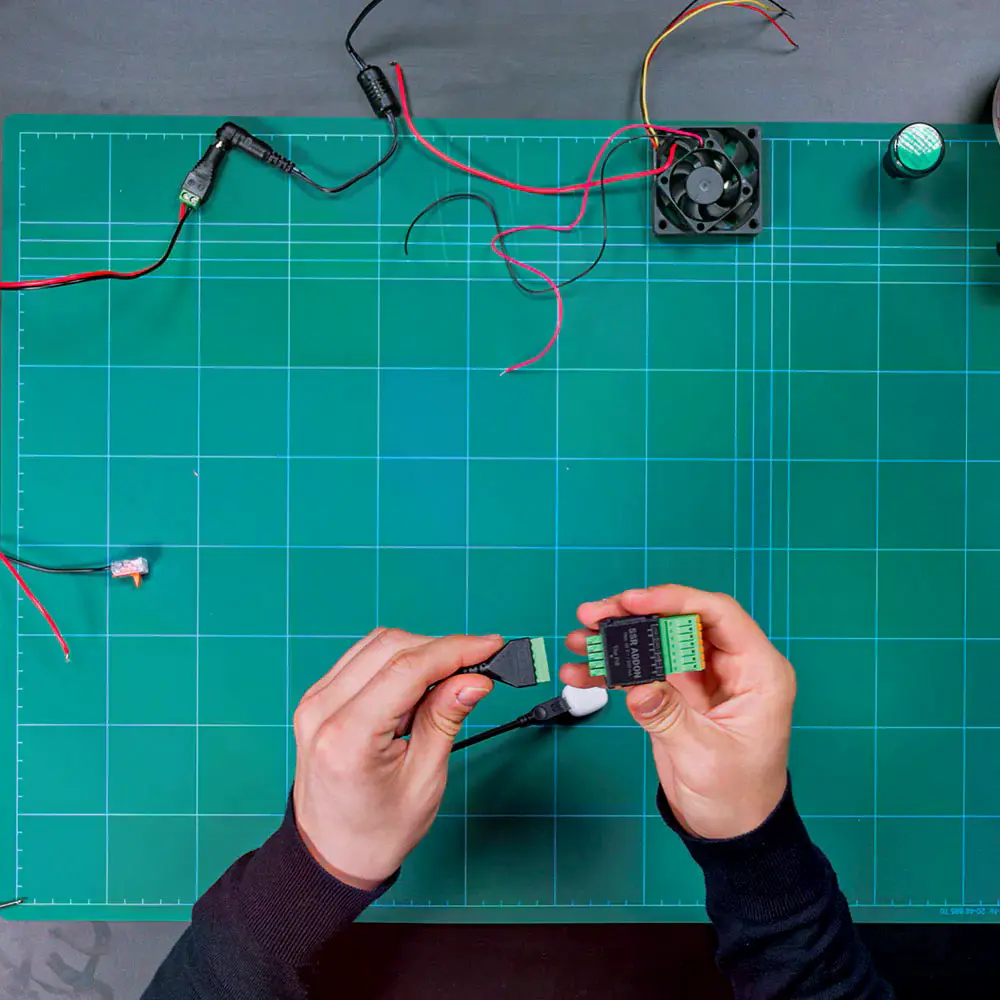

◆ Requer o 5-Terminal Add-on para ligação à The Pill by Shelly
◆ Controlo de duas cargas DC independentes
◆ Saídas por relé de estado sólido galvanicamente isoladas
◆ Suporta até 30 V DC / 300 mA por canal

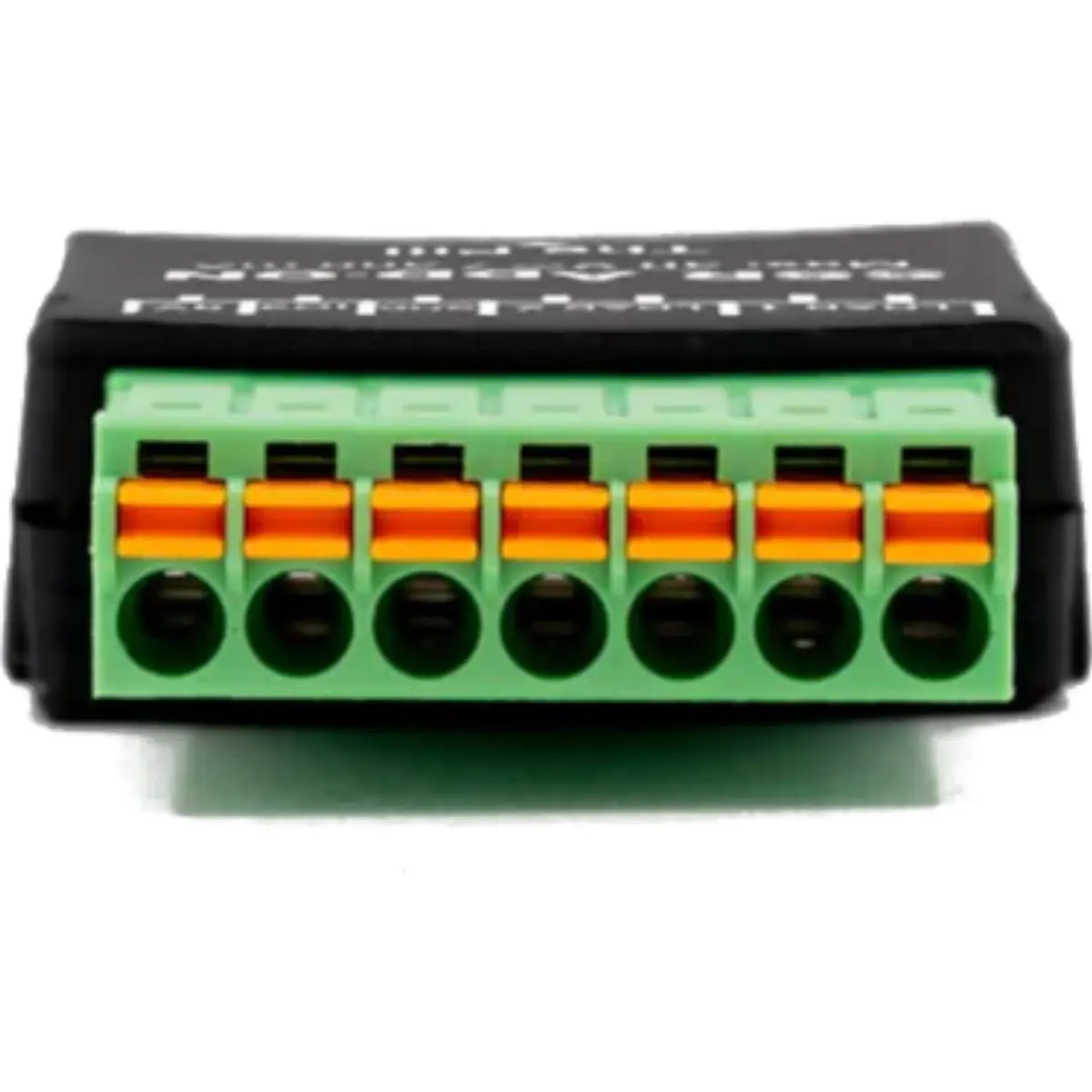

◆ 2 saídas com contactos livres de potencial: LOAD1 e LOAD2
◆ 1 entrada/saída configurável de nível lógico 3.3 V: IO3
◆ Funcionamento silencioso, sem partes móveis
◆ Adequado para LED strips, ventiladores DC, solenóides, válvulas, fechaduras e pequenos motores DC
◆ Integração com a app Shelly Smart Control através da The Pill by Shelly
ESPECIFICAÇÕES
• Identificação
- Nome do dispositivo: SSR Add-on
- Tipo: Acessório para The Pill by Shelly
• Compatibilidade
- Compatível com: The Pill by Shelly
- Ligação necessária: 5-Terminal Add-on
• Entradas
- IO3:
· Entrada/saída digital configurável
· Nível lógico: 3.3 V
· Modos: entrada digital ou saída digital
• Saídas
- LOAD1: saída do canal 1, máx. 30 V DC / 300 mA
- LOAD2: saída do canal 2, máx. 30 V DC / 300 mA
- Tipo de saída:
· Relé de estado sólido
· Contactos livres de potencial
· Isolamento galvânico
• Terminais opcionais:
5V, GND
- 5V:
· Saída de alimentação para periféricos
· Alimentação de 5 V para The Pill
- GND: massa de referência para sensores ou fonte de alimentação
• Características elétricas
- Consumo de energia: < 0.6 W
- Tensão máxima de comutação: 30 V DC
- Corrente máxima de comutação: 300 mA por canal
• Características físicas
- Dimensões (AxLxP): 36 mm x 31 mm x 11.5 mm
- Peso: 12 g
- Cor da caixa: preto
• Condições ambientais
- Temperatura ambiente de funcionamento: 0 °C a 40 °C
- Temperatura de armazenamento: -20 °C a 40 °C
- Humidade: 30 % a 70 % HR
- Altitude máxima: 2000 m
NOTAS
• Para ligação a um '
The Pill by Shelly‘ é necessário um ‘
5-Terminal Add-on'.
• O módulo destina-se exclusivamente ao controlo de cargas DC de baixa tensão até 30 V / 300 mA por canal.
• As saídas LOAD1 e LOAD2 permitem controlar duas cargas independentes.
• A saída IO3 é configurável como entrada digital ou saída digital de nível lógico 3.3 V.
Informação adicional:
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base

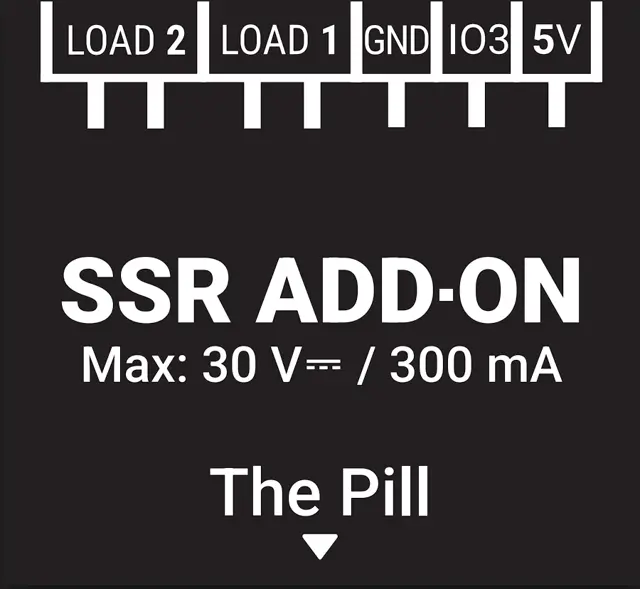

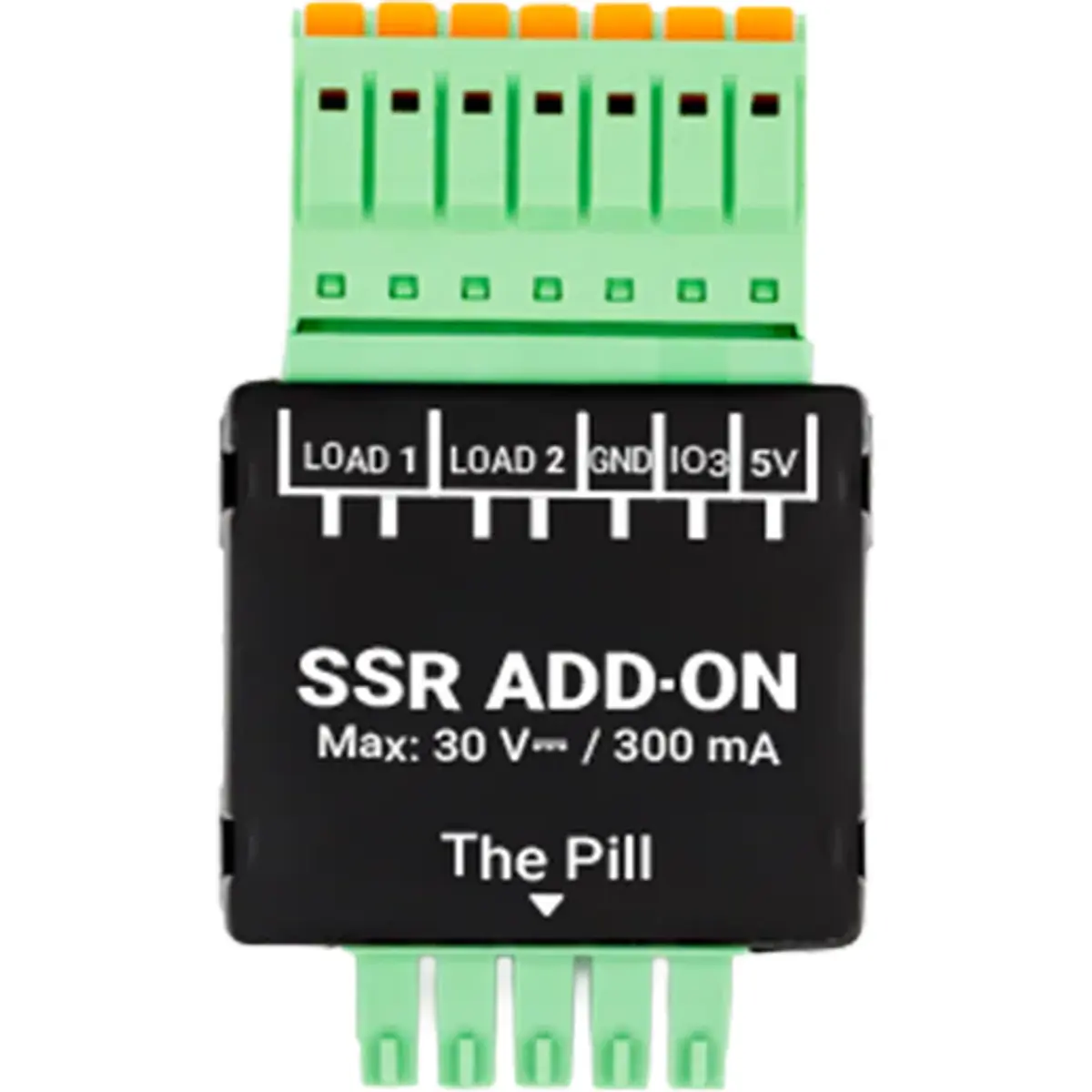

Entradas / Saídas:

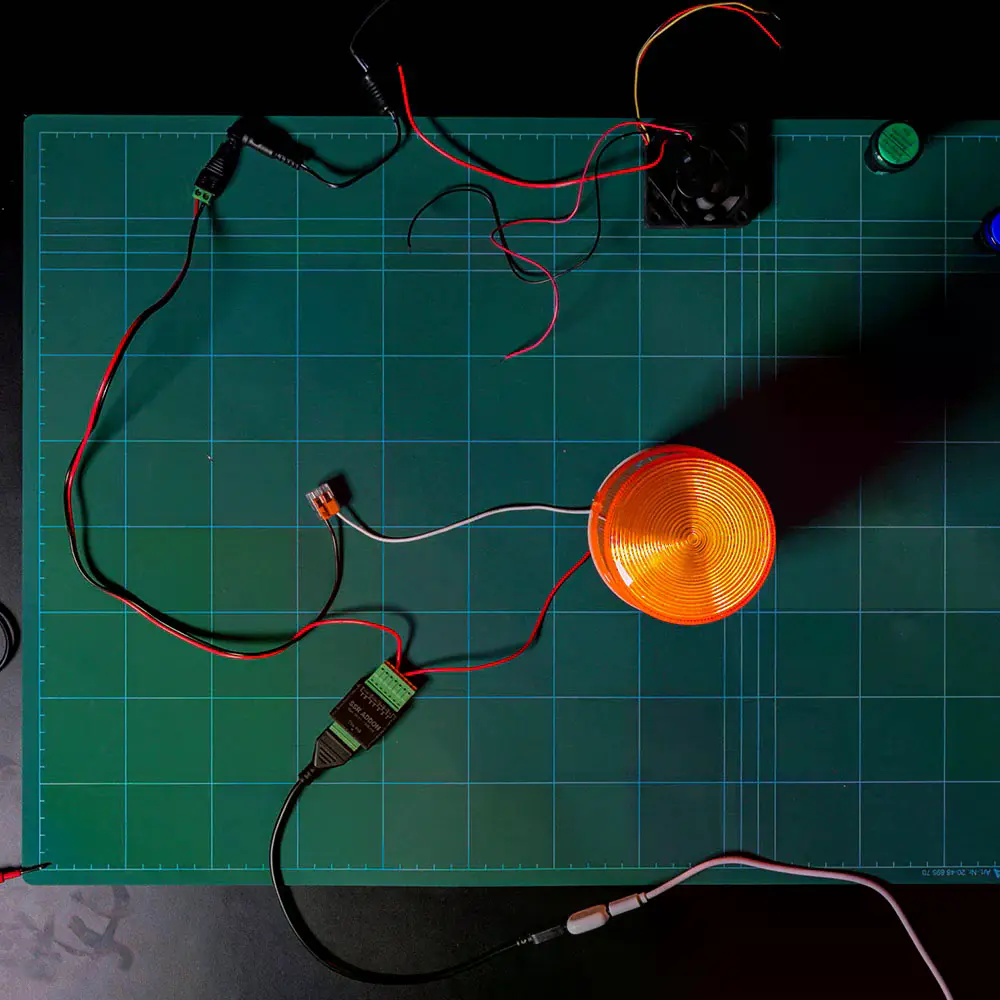

Esquema básico de ligações:
