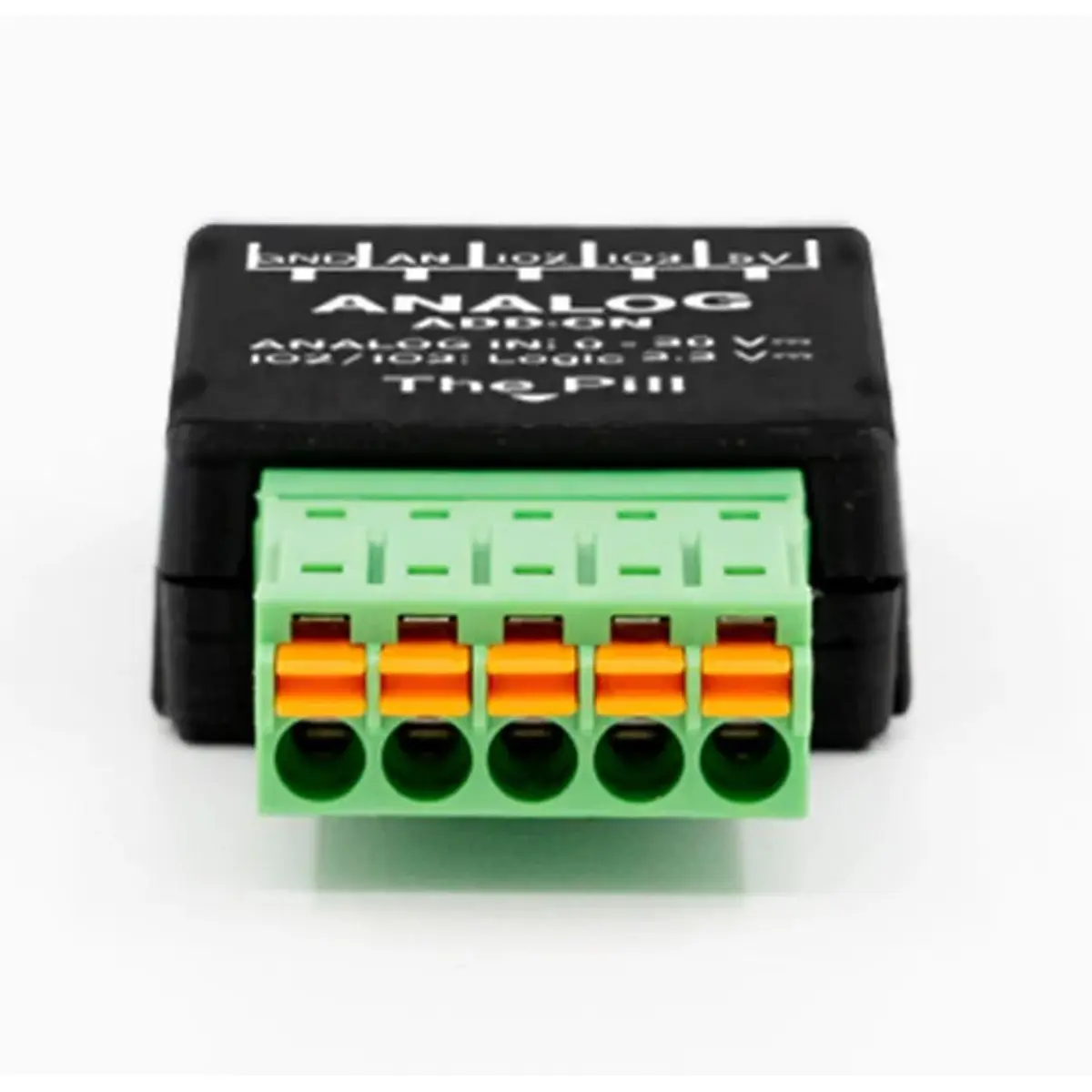

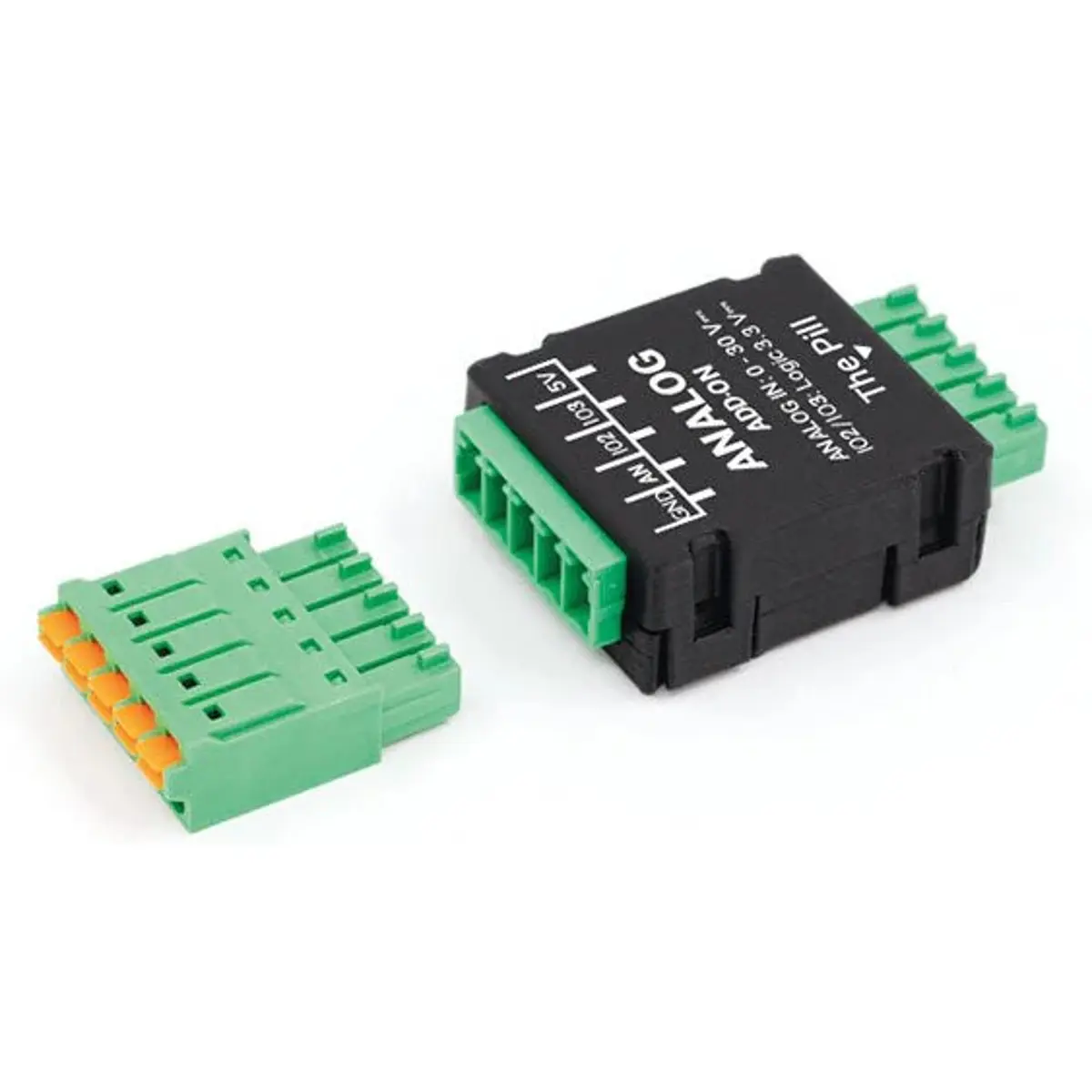

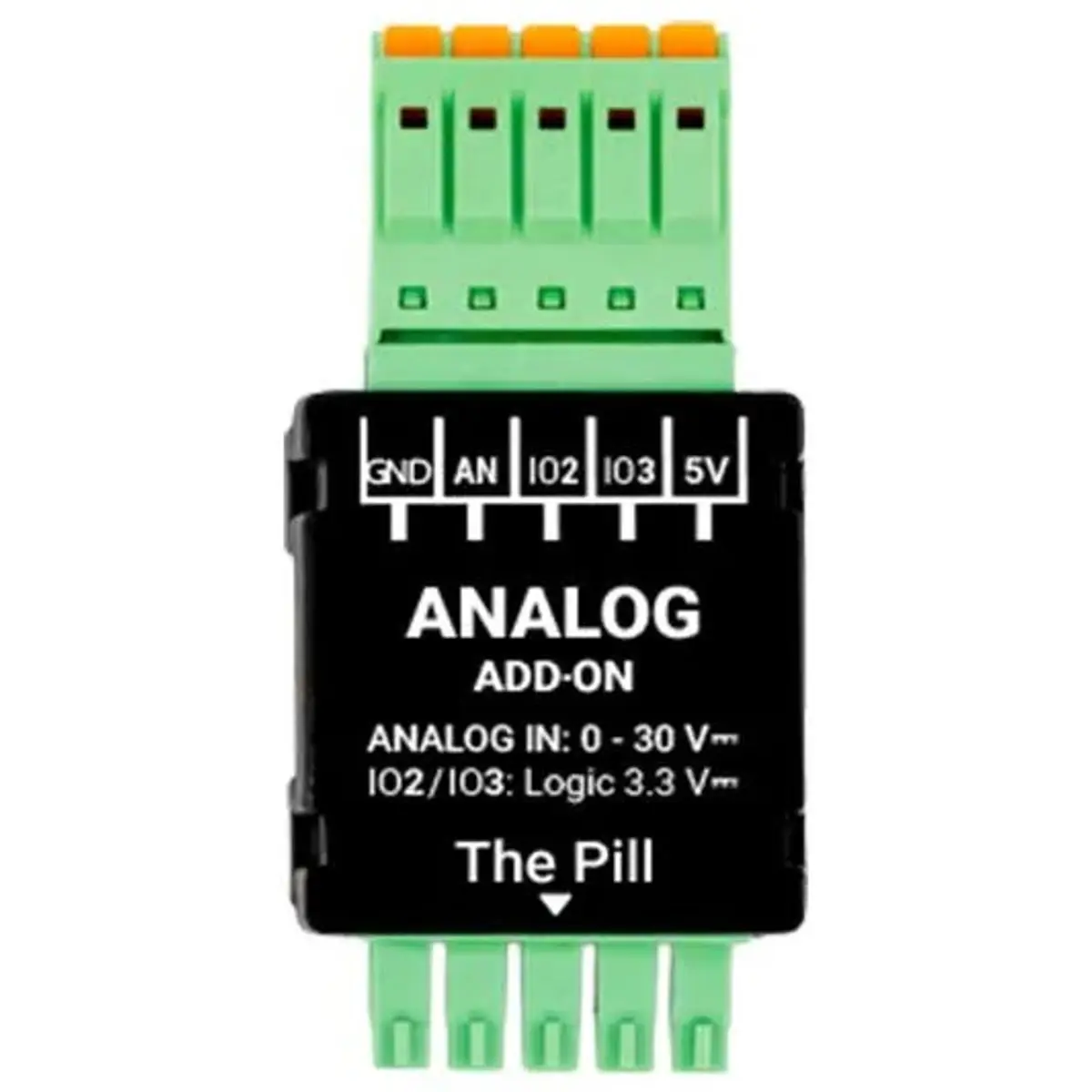

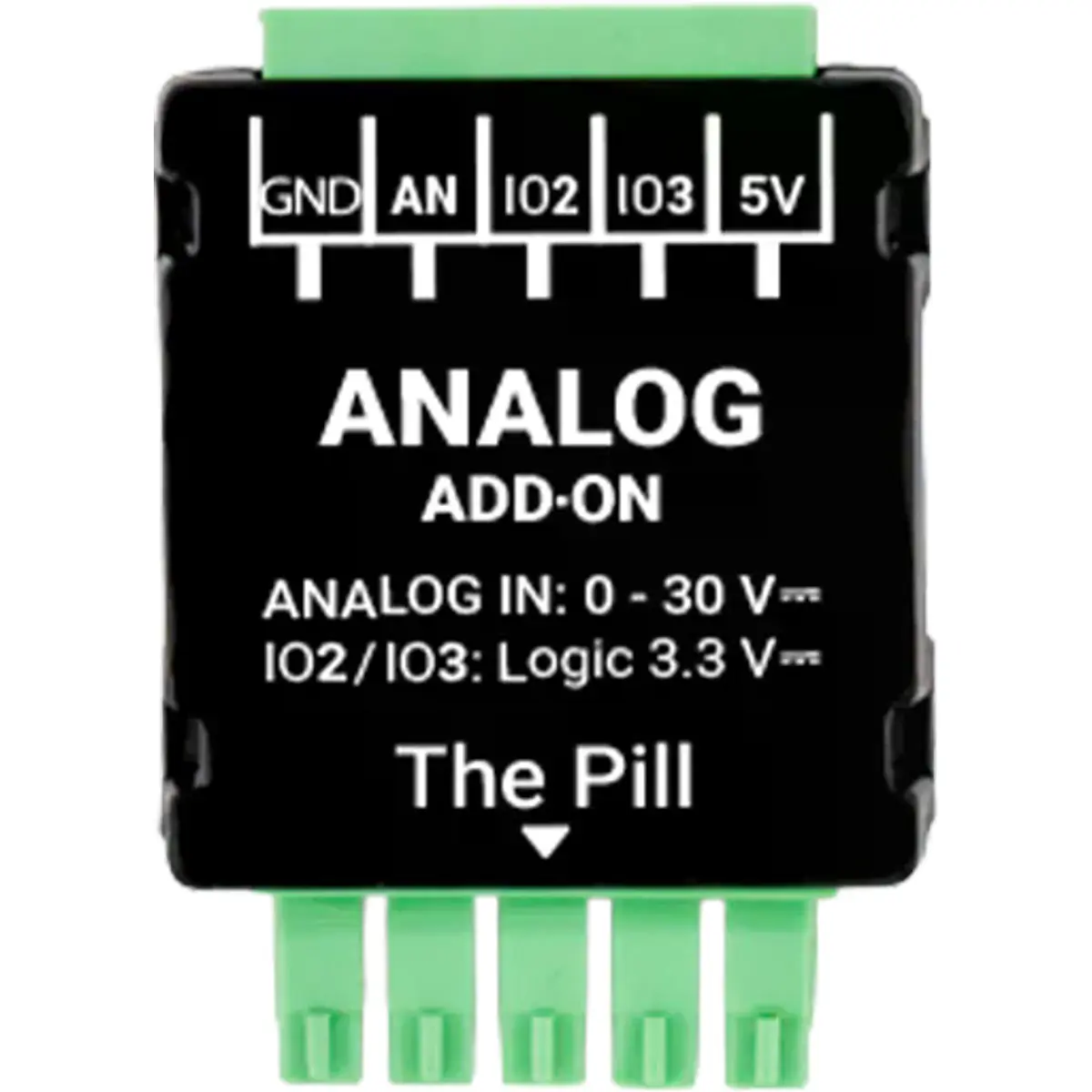

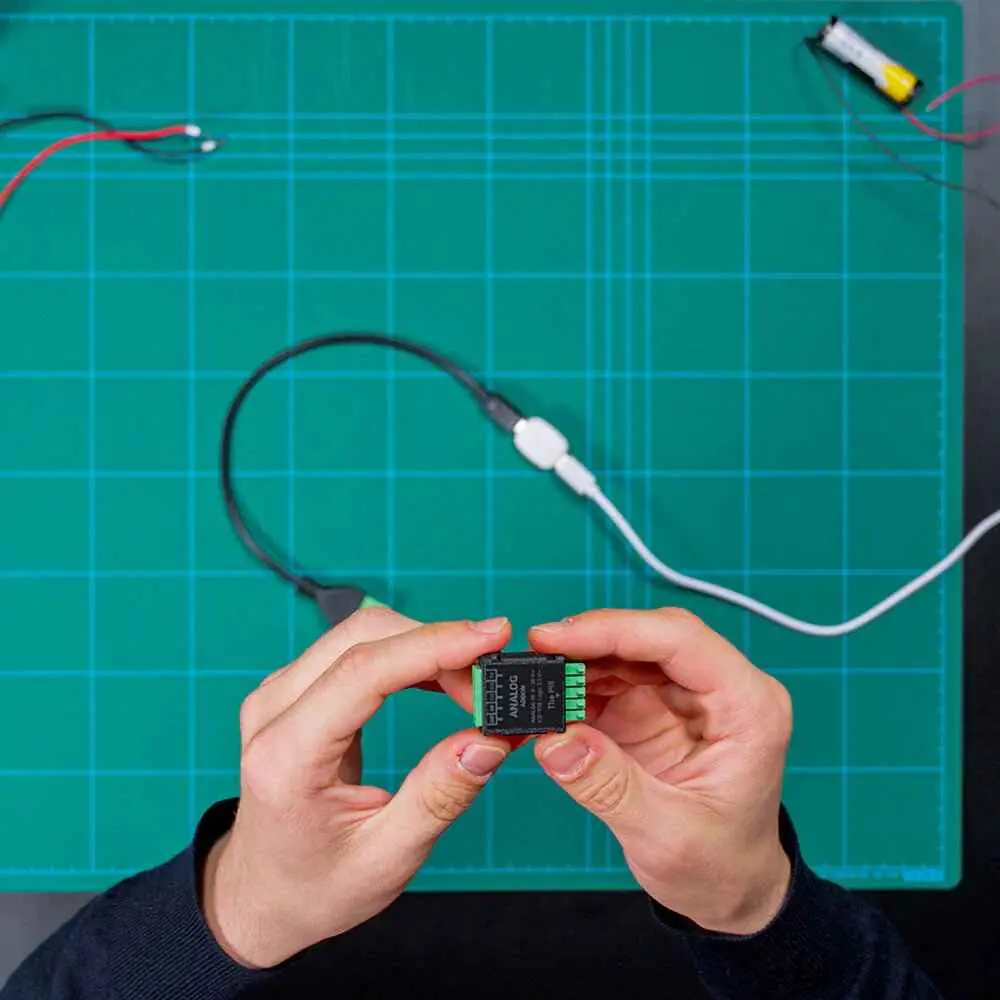

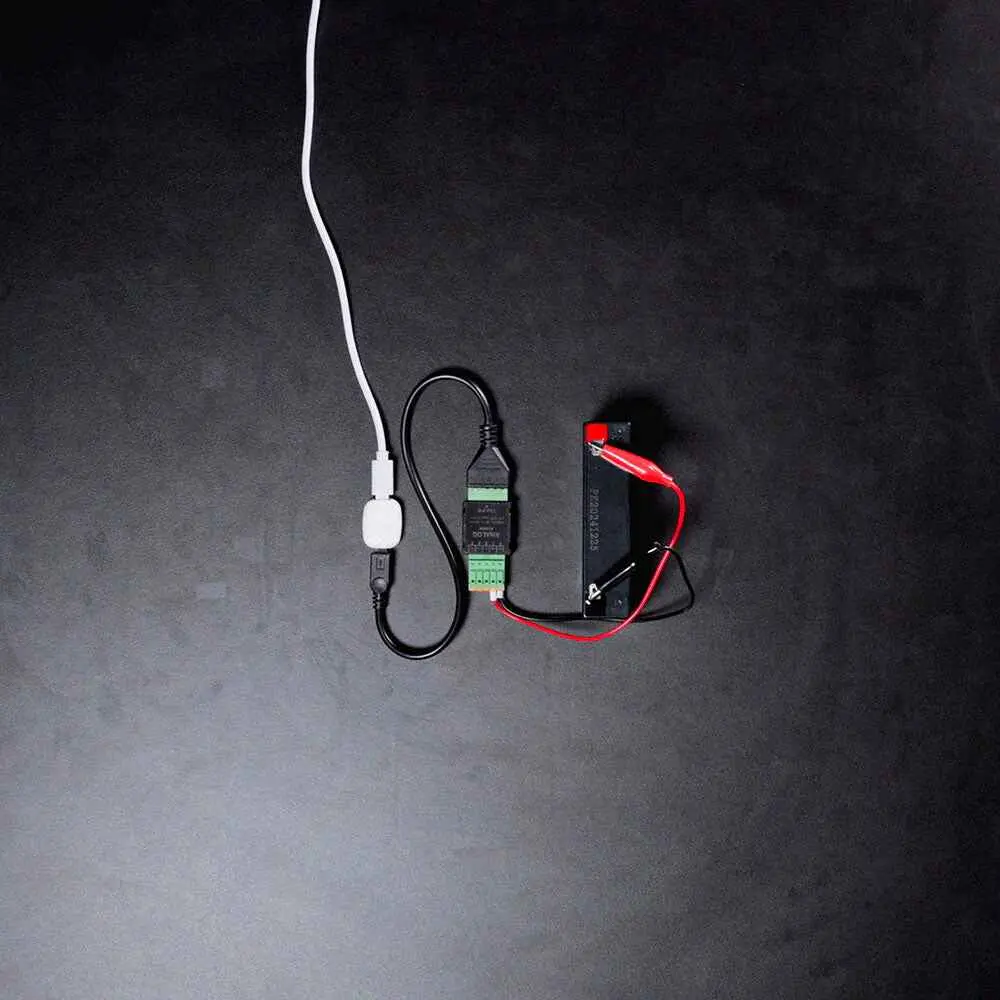

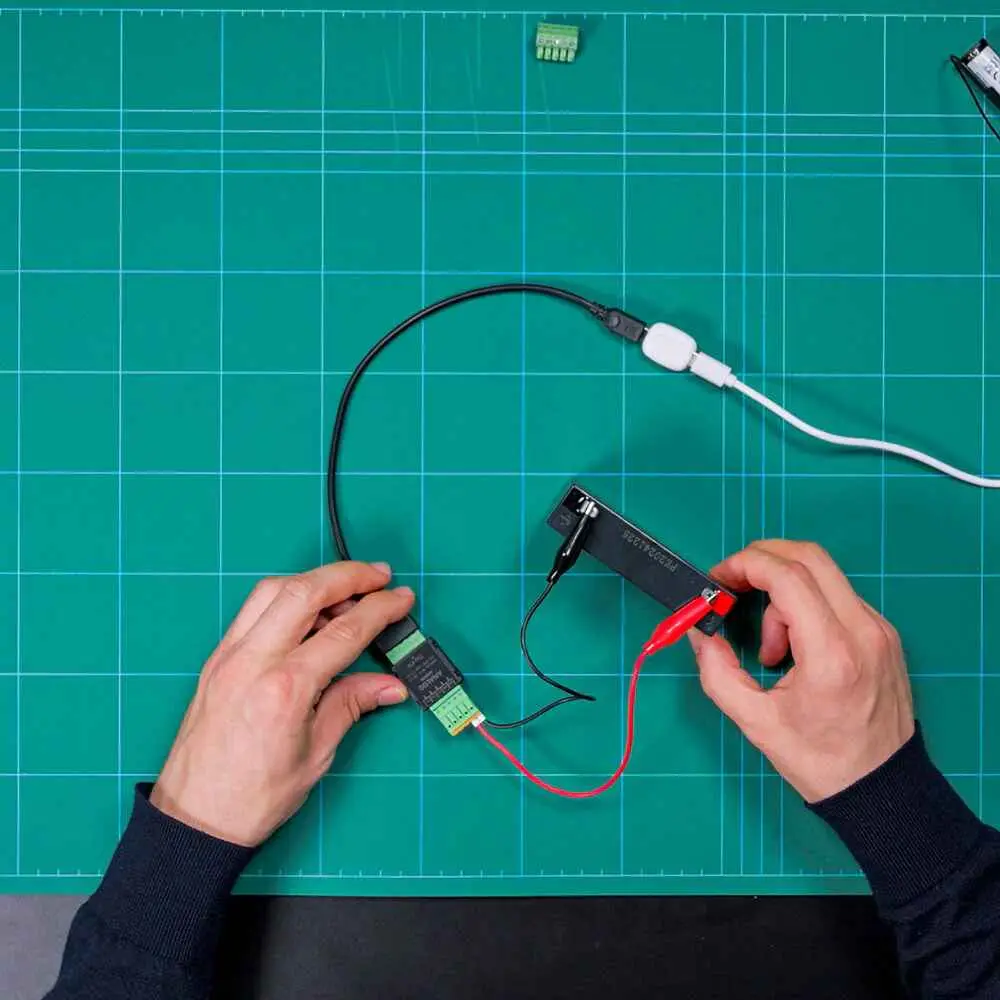

O Analog 0-30 V Add-on para The Pill by Shelly é um módulo de expansão compacto que permite ler sinais de sensores analógicos e medir tensões DC até 30 V. Ideal para monitorização de baterias, fontes de alimentação, sensores 0-5 V e sistemas de baixa tensão, transforma o The Pill by Shelly numa solução versátil para automação, controlo e leitura remota de valores através da app Shelly Smart Control.
PRINCIPAIS CARACTERÍSTICAS
◆ Medição de tensão DC de 0 a 30 V
◆ Expande a capacidade de medição do The Pill by Shelly para sensores analógicos e baterias
◆ Compatível com sensores analógicos comuns, incluindo sensores 0-5 V
◆ Ideal para monitorização de baterias de 3.7 V, 4.2 V, 12 V, 24 V e outras fontes de baixa tensão
◆ 1 entrada analógica dedicada
◆ 2 entradas/saídas digitais configuráveis com lógica de 3.3 V
◆ Saída de alimentação de 5 V para sensores compatíveis
◆ Adequado para projetos DIY, integração de sensores industriais e monitorização de sistemas de energia
◆ Permite utilizar leituras analógicas em automações e alertas na app Shelly Smart Control
ESPECIFICAÇÕES
• Identificação
- Nome do dispositivo: Analog 0-30 V Add-on
- Descrição: Acessório para The Pill by Shelly
• Medição
- Gama de medição de tensão DC: 0 V - 30 V
- Precisão do voltímetro: ±(2% + 5d)
- Entrada analógica: 1
· AN: entrada analógica 0 - 30 V
• Interfaces elétricas
- Entradas/saídas digitais: 2
· IO2: entrada/saída configurável com lógica de 3.3 V
· IO3: entrada/saída configurável com lógica de 3.3 V
- Terminais de alimentação opcionais: 5 V e GND
- Interface de ligação: conector para 5-Terminal Add-on
• Terminais
- GND: massa de referência para sensores ou fonte de alimentação
- AN: entrada analógica para medição de sensor analógico ou bateria
- IO2: entrada/saída digital configurável
- IO3: entrada/saída digital configurável
- 5V: saída de alimentação de 5 V para sensores ou alimentação de 5 V para The Pill
• Entradas digitais
- Tipo de ativação: ativo em LOW
- Tensão de ativação baixa: < 0.83 V
- Tensão de ativação alta: > 2.48 V
- Tensão máxima nas entradas digitais: 3.3 V
• Saídas digitais
- Tensão máxima de comutação: 3.3 V
- Corrente máxima de comutação: 20 mA
• Características físicas
- Dimensões: 36.5 mm x 26.5 mm x 11.5 mm
- Peso: 8 g
- Cor da caixa: preto
• Condições ambientais
- Temperatura de funcionamento: 0 °C a 40 °C
- Temperatura de armazenamento: -20 °C a 40 °C
- Humidade: 30% a 70% HR
- Altitude máxima: 2000 m
NOTAS
• Requer um 5-Terminal Add-on para ligação a um The Pill by Shelly.
• As entradas/saídas digitais funcionam com lógica de 3.3 V e não devem exceder a tensão máxima especificada.
Informação adicional:
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base

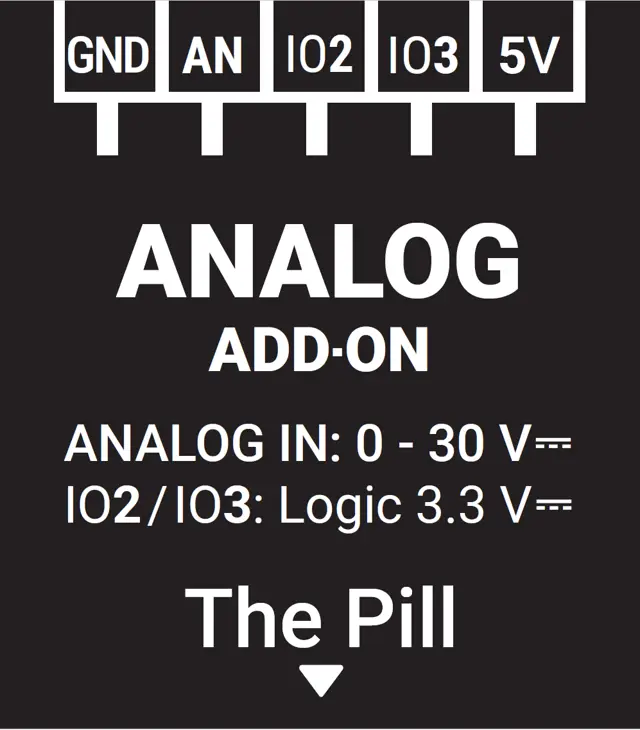

Entradas e saídas:
Diagrama básico de ligações:
