Transforme o seu Raspberry Pi numa gateway LoRaWAN robusta e versátil com o WM1302 Raspberry Pi HAT. Concebido para integrar módulos concentradores WM1302 em formato mini-PCIe, este HAT disponibiliza as ligações de alimentação e comunicação necessárias através do conector GPIO de 40 pinos. Inclui ainda um módulo GNSS multiconstelação e um chip de autenticação LoRaWAN, sendo uma solução prática para prototipagem, investigação e implementação de redes IoT de longo alcance.
PRINCIPAIS CARACTERÍSTICAS

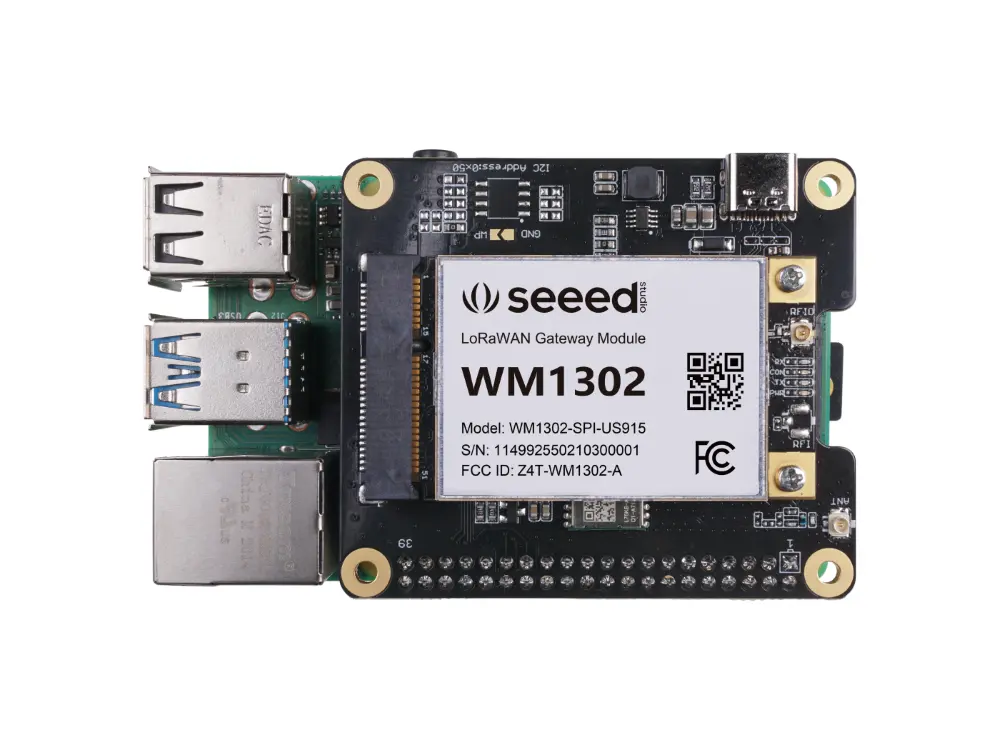

◆ Permite ligar um módulo concentrador LoRaWAN WM1302 a um Raspberry Pi
◆ Compatível com módulos WM1302 com interface SPI ou USB
◆ Slot mini-PCIe de 52 pinos para instalação do módulo WM1302
◆ Ligação direta ao conector GPIO de 40 pinos do Raspberry Pi
◆ Módulo GNSS integrado com suporte para GPS, GLONASS e BeiDou
◆ Chip de autenticação LoRaWAN integrado
◆ Alimentação a 5 V através do conector GPIO ou da porta USB
◆ Formato compacto, adequado para gateways LoRaWAN, prototipagem e aplicações IoT
ESPECIFICAÇÕES

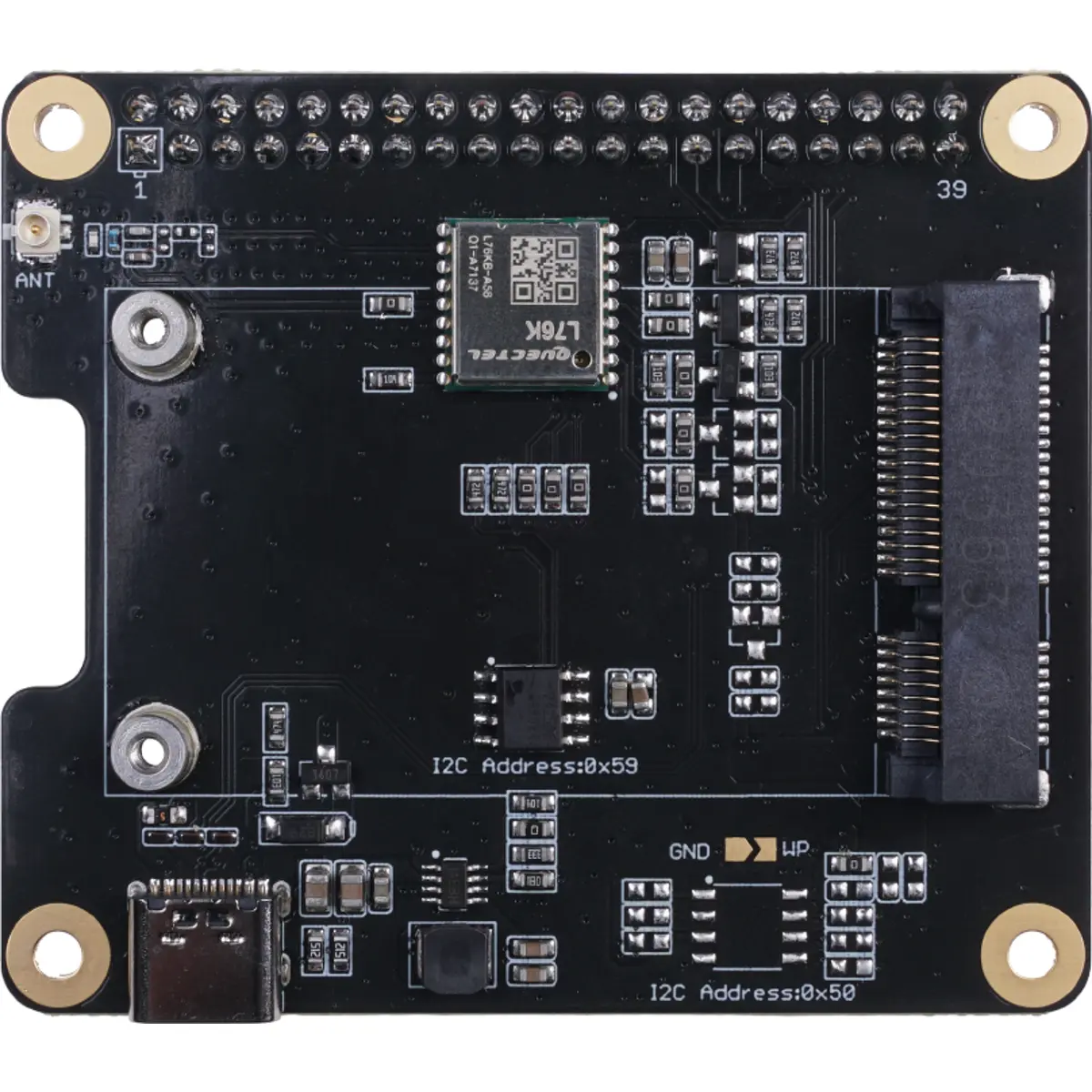

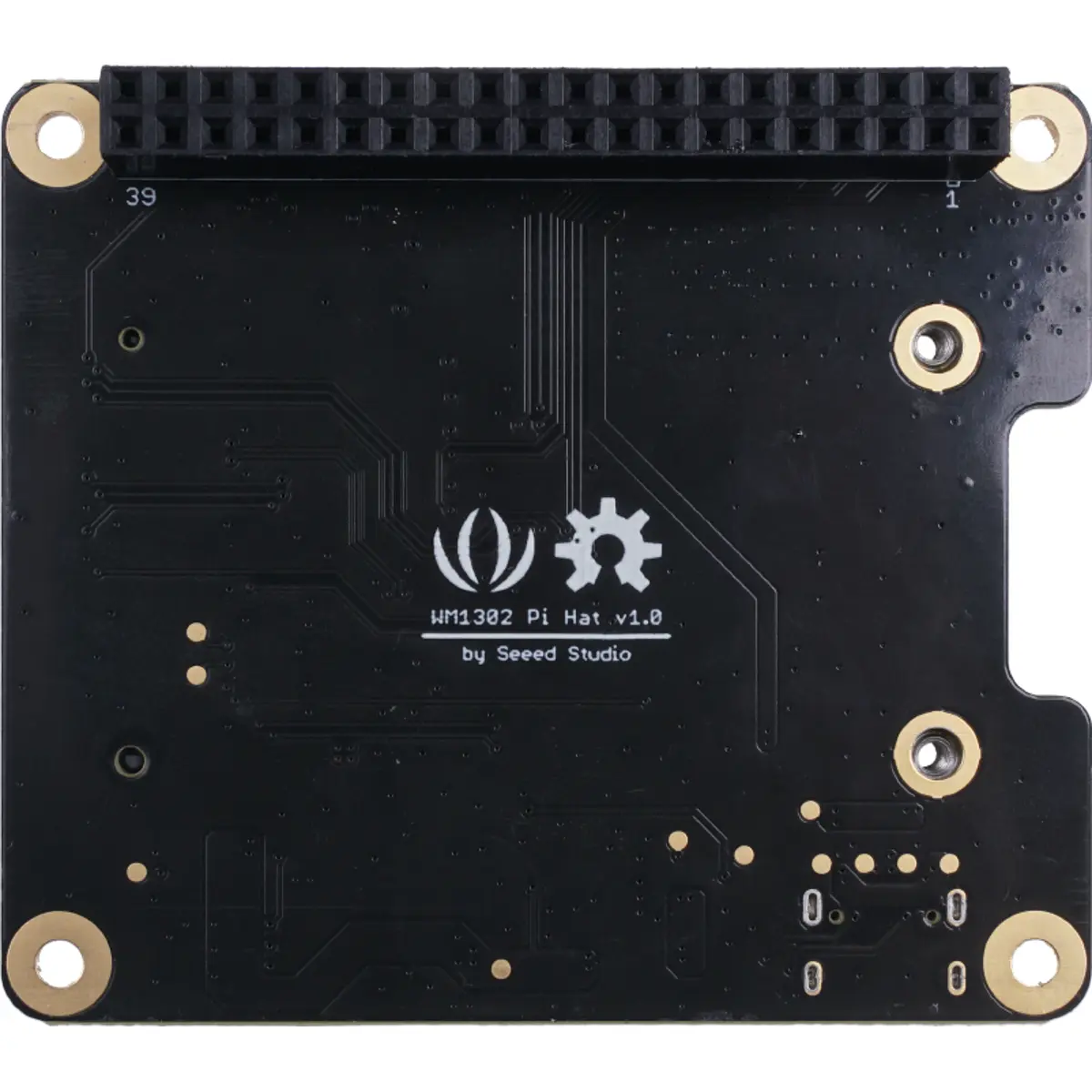

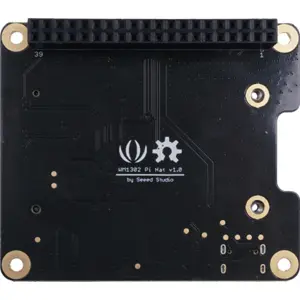

• Produto: WM1302 Raspberry Pi HAT
• Referência do fabricante: 113100022
• Tipo: Placa adaptadora para módulo concentrador LoRaWAN WM1302
• Tensão de funcionamento: 5 V

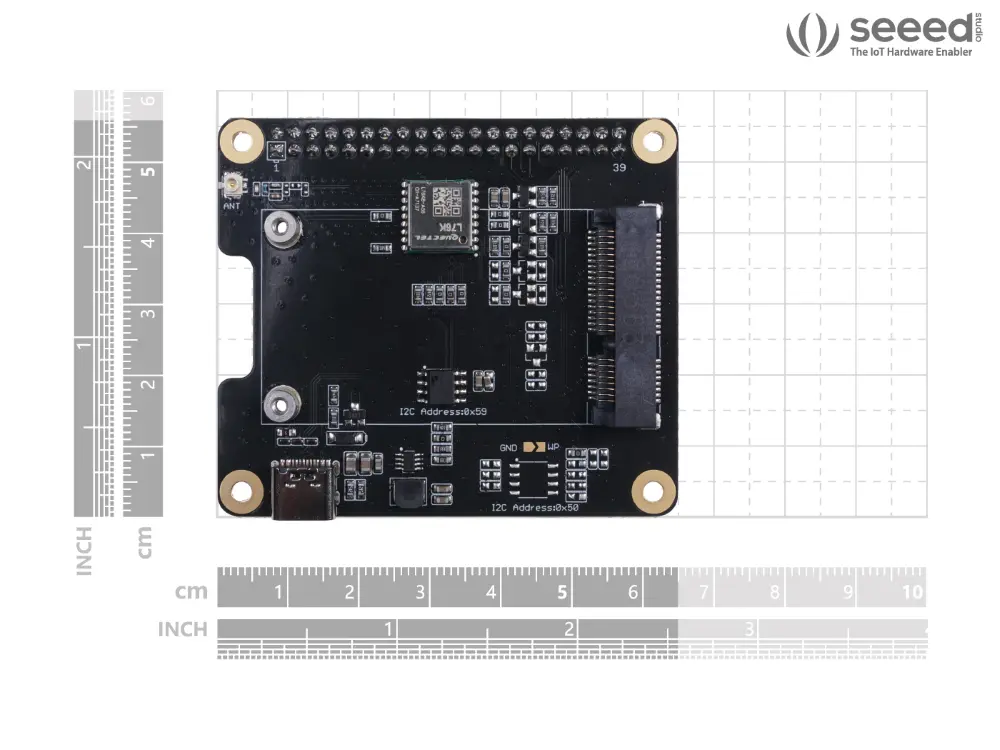

• Dimensões: 56 × 65 mm

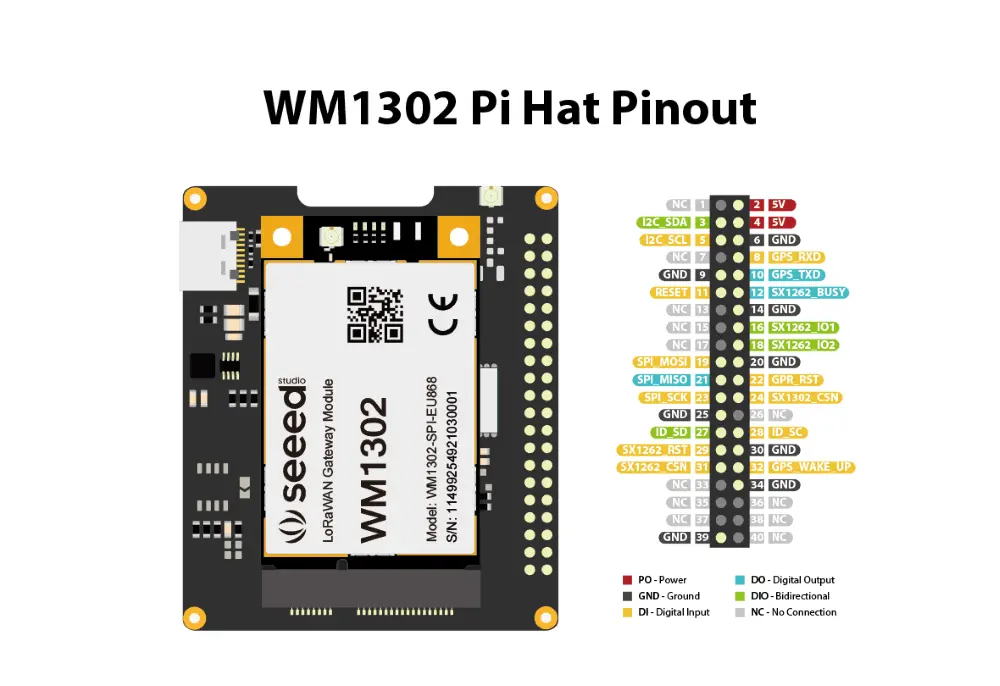

• Interface com o Raspberry Pi: Conector GPIO fêmea de 40 pinos

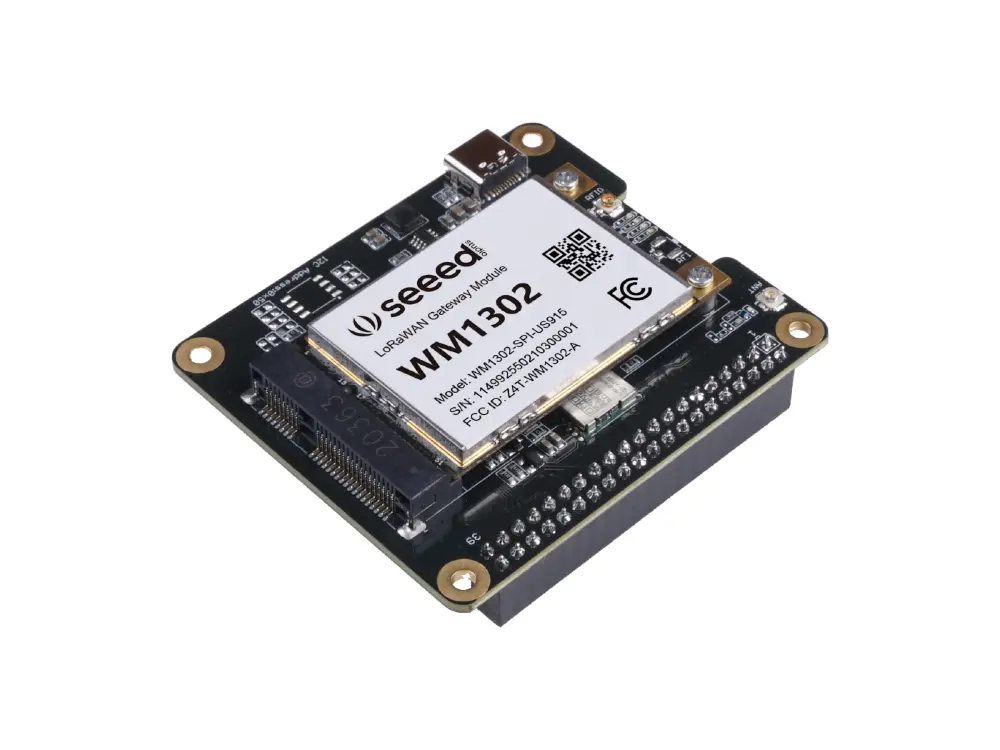

• Interface com o módulo WM1302: Slot mini-PCIe de 52 pinos
• Interfaces de comunicação:
- SPI
- I²C
- UART
- GPIO
- USB
• Sistema de posicionamento integrado:
- GPS L1
- GLONASS L1
- BeiDou B1
• Alimentação:
- Através do conector GPIO de 40 pinos
- Através da porta USB
• Compatibilidade com módulos WM1302:
- Variantes SPI
- Variantes USB
- Bandas EU868 e US915
- Planos regionais suportados pelo módulo instalado, incluindo:
· EU868
· US915
· AS923
· AS920
· AU915
· KR920
· IN865
• Compatibilidade com Raspberry Pi:
- Raspberry Pi 4 Model B
- Raspberry Pi 3 Model A+, B e B+
- Raspberry Pi 2 Model B
- Raspberry Pi A+ e B+
- Raspberry Pi Zero
- Raspberry Pi Zero W
• Bateria GNSS: Não incluída
CONTEÚDO DA EMBALAGEM
• WM1302 Raspberry Pi HAT: 1 unidade
• Parafusos APM2.5 × 6 mm: 8 unidades
• Espaçadores M2.5 × 11 mm: 4 unidades
• Parafusos PM2.0 × H6.0 mm: 2 unidades
NOTAS
◆ A Seeed refere-se ao WM1302 como um “módulo gateway LoRaWAN”, mas o módulo não constitui, isoladamente, uma gateway completa. O WM1302 integra o concentrador de rádio LoRaWAN e necessita de um sistema anfitrião, como um Raspberry Pi, bem como de uma placa de interface, antena, alimentação e software de encaminhamento de pacotes para funcionar como gateway.
◆ O módulo concentrador LoRaWAN WM1302 não está incluído e deve ser adquirido separadamente.
◆ A antena LoRa, o Raspberry Pi, a fonte de alimentação e o cartão microSD também não estão incluídos.
◆ A banda de frequência, a potência de transmissão, a sensibilidade e o consumo energético dependerá da variante do módulo WM1302 escolhido.
◆ Para utilizar um módulo WM1302 com interface USB, poderá ser necessário um cabo USB adicional.
◆ O módulo GNSS utiliza a interface UART do Raspberry Pi. Recomenda-se desativar a consola série nessa interface.
◆ A documentação técnica lista também o Raspberry Pi 5 como compatível, embora esta informação não seja apresentada de forma consistente em todas as fontes do fabricante.
