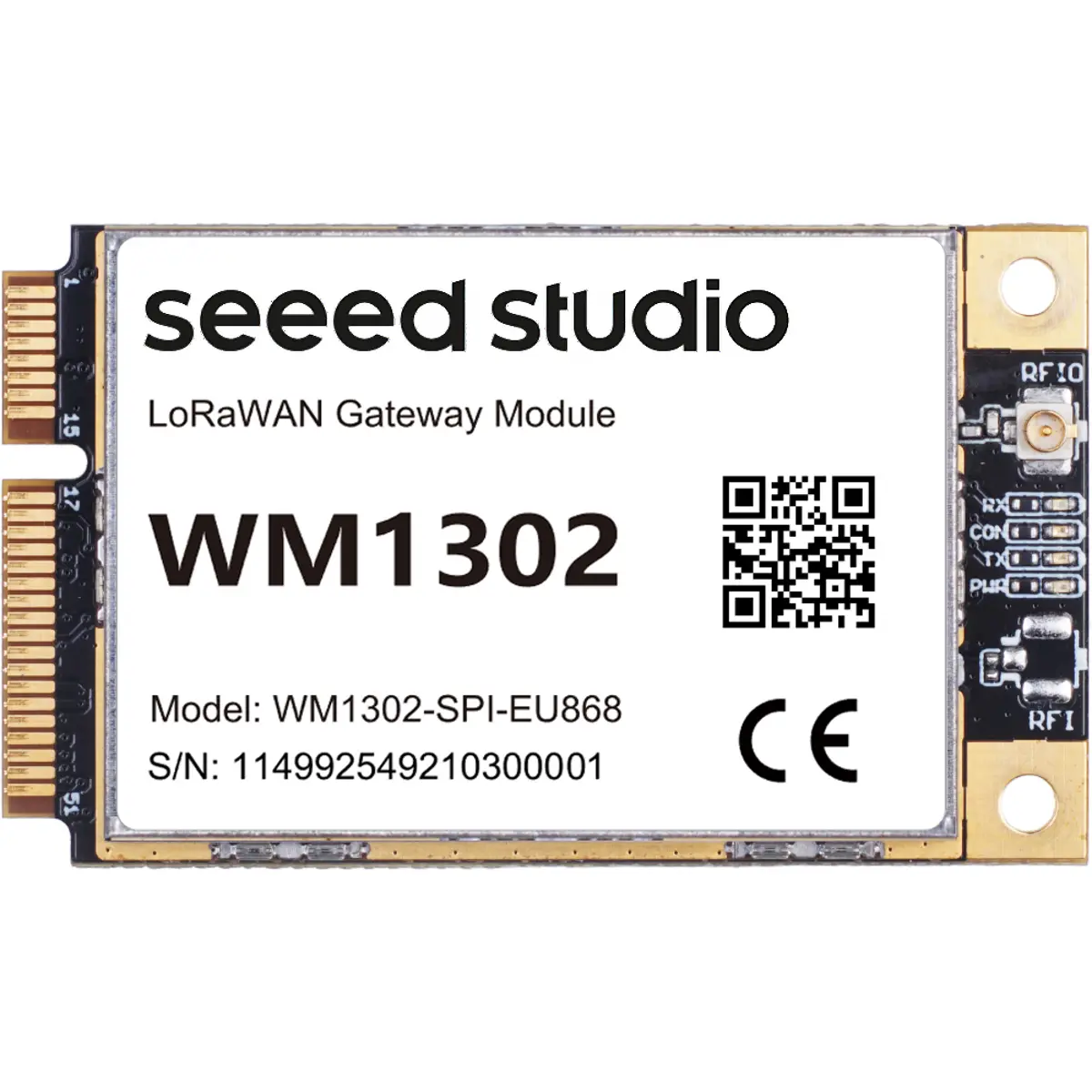

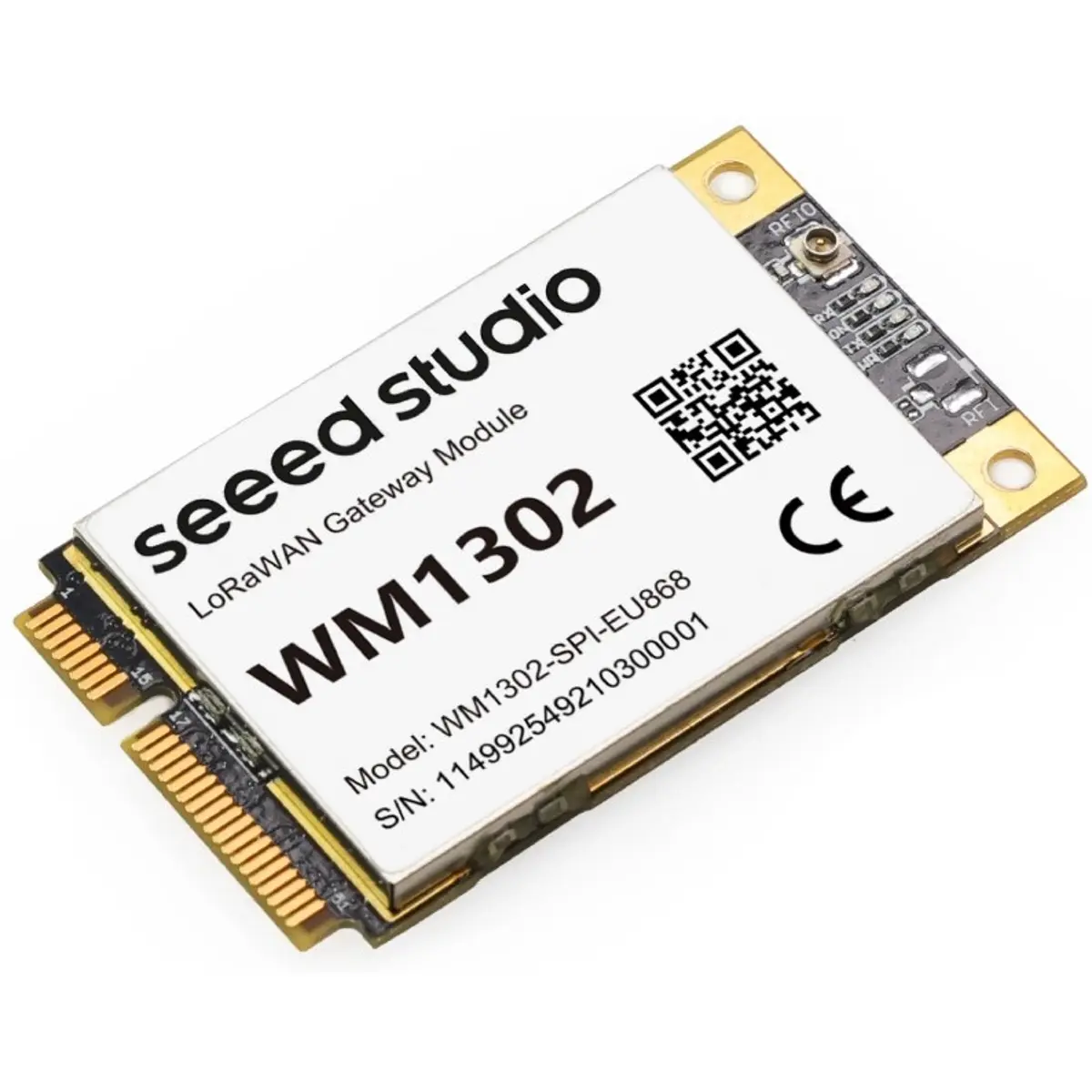

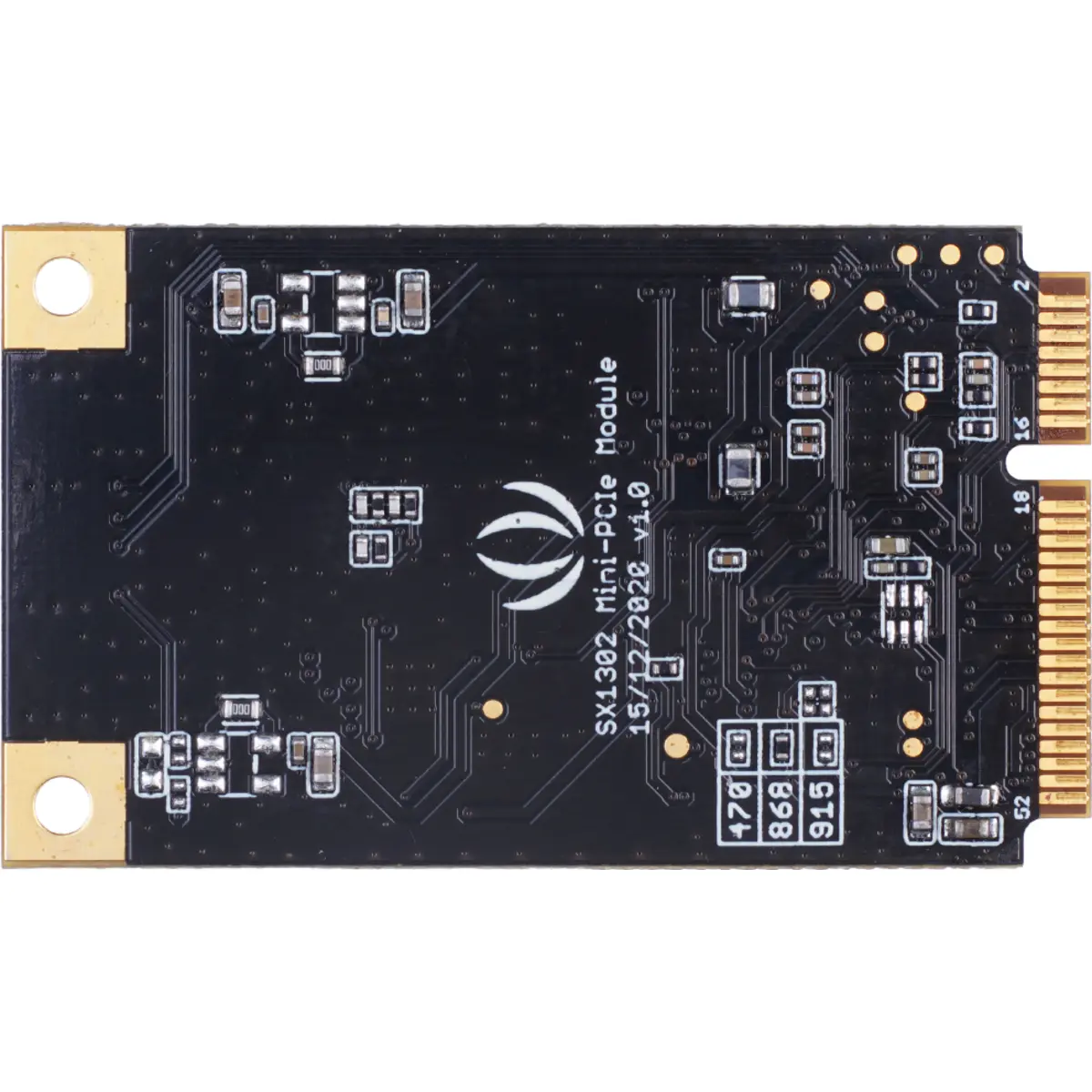

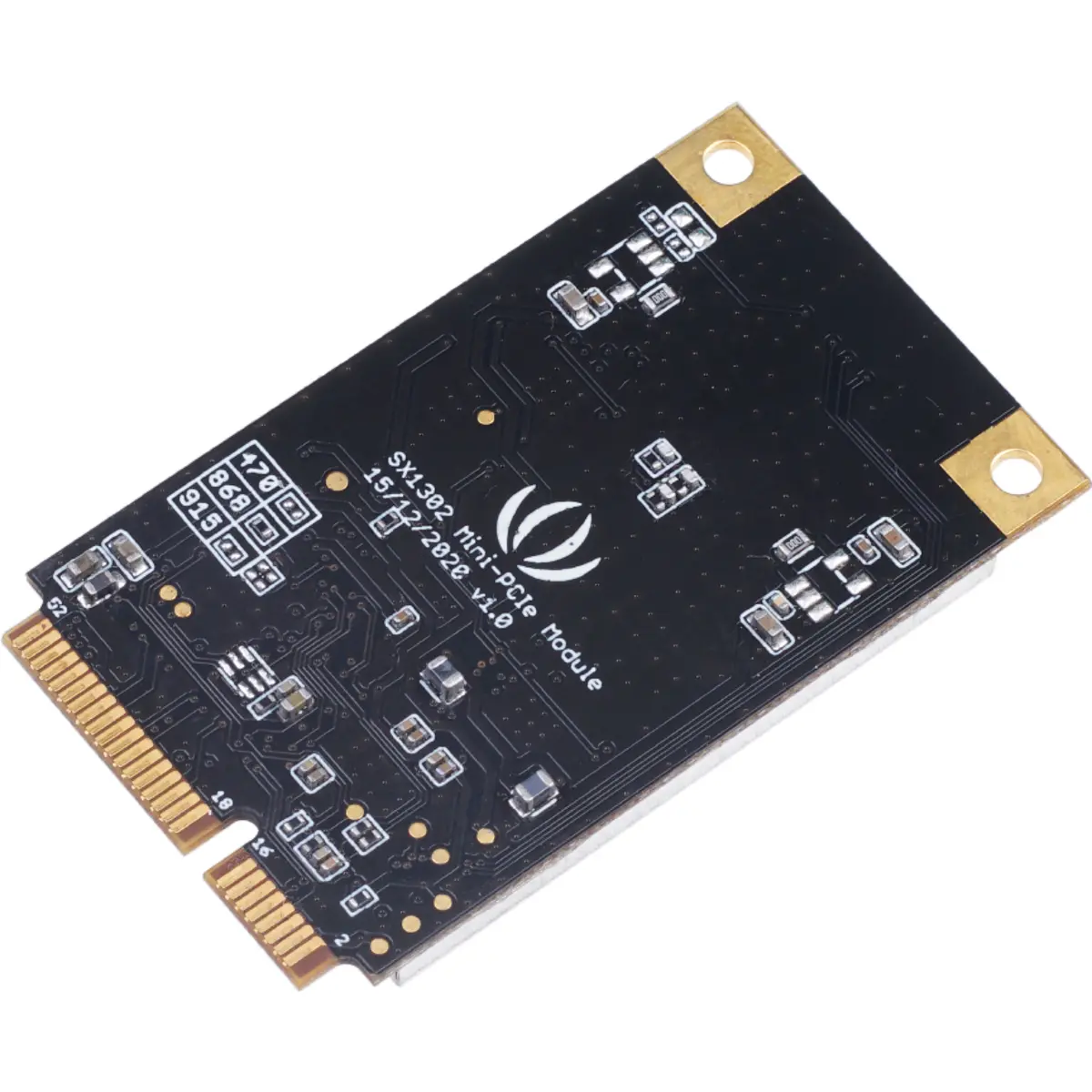

O WM1302 é um módulo de concentração LoRaWAN de nova geração, concebido para simplificar o desenvolvimento de gateways LPWAN de elevado desempenho. Baseado no Semtech SX1302 e equipado com um front-end RF SX1250, oferece elevada sensibilidade, baixo consumo energético e integração compacta através de uma interface mini-PCIe de 52 contactos. Esta variante utiliza comunicação SPI e opera na banda europeia EU868, sendo indicada para gateways LoRaWAN, hotspots e outras aplicações IoT de longo alcance.
PRINCIPAIS CARACTERÍSTICAS
◆ Concentrador LoRaWAN baseado no circuito integrado Semtech SX1302
◆ Variante SPI para integração direta em sistemas anfitriões compatíveis
◆ Banda de frequência EU868, entre 863 e 870 MHz
◆ Front-end RF Semtech SX1250 para transmissão e receção
◆ Rádio auxiliar SX1262 para funções como LBT e análise espectral
◆ Sensibilidade de receção até -139 dBm com SF12
◆ Potência de transmissão até 26 dBm com alimentação de 3.3 V
◆ Baixo consumo energético, com apenas 7.5 mA em espera
◆ Formato mini-PCIe compacto com conector de 52 contactos
◆ Conector U.FL para ligação de uma antena LoRa externa
◆ Intervalo de temperatura de funcionamento entre -40 e 85 °C
◆ Adequado para gateways LoRaWAN, redes LPWAN e aplicações M2M e IoT
ESPECIFICAÇÕES
• Fabricante: Seeed Studio
• Referência do fabricante: 114992549
• Modelo: WM1302
• Tipo: Módulo de concentração LoRaWAN para desenvolvimento de gateways
• Variante: SPI EU868
• Circuito integrado principal: Semtech SX1302
• Front-end RF: Semtech SX1250
• Rádio auxiliar: Semtech SX1262
• Região: EU868
• Intervalo de frequência: 863 a 870 MHz
• Interface de comunicação: SPI

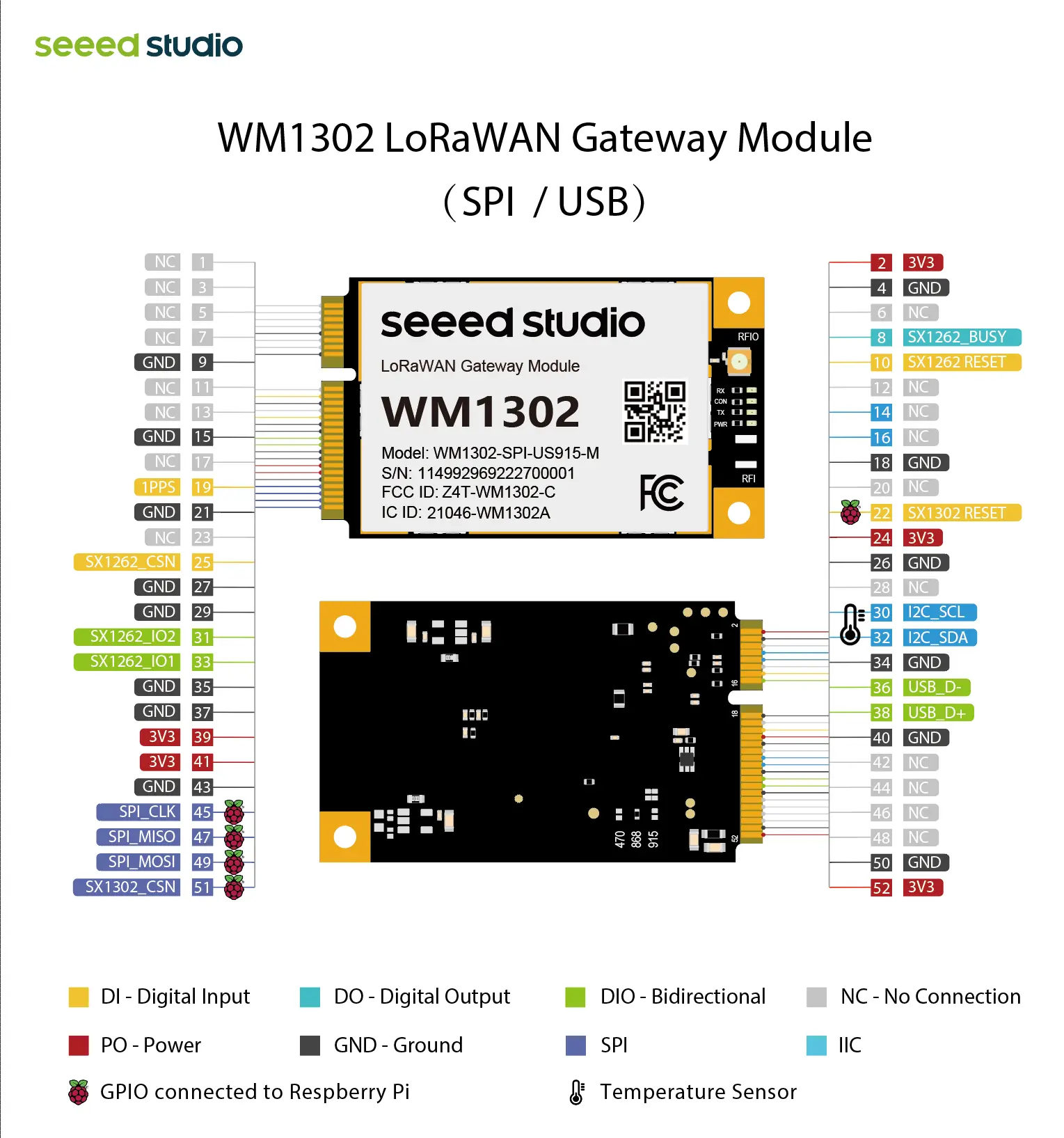

• Comunicação com o sistema anfitrião:
- SX1302 e SX1262:
· Barramento SPI partilhado
· Linhas de seleção de circuito independentes
• Sensibilidade de receção:
- Largura de banda de 125 kHz e SF7: -125 dBm
- Largura de banda de 125 kHz e SF12: -139 dBm
• Potência máxima de transmissão: 26 dBm com alimentação de 3.3 V
• Consumo de corrente:
- Em espera: 7.5 mA
- Em receção: 40 mA
- Em transmissão à potência máxima: 415 mA
• Indicadores LED:
- Alimentação: Verde
- Configuração: Vermelho
- Transmissão: Verde
- Receção: Azul
• LBT — Listen Before Talk: Suportado
• Formato: Mini-PCIe
• Conector do módulo: 52 contactos
• Conector de antena: U.FL

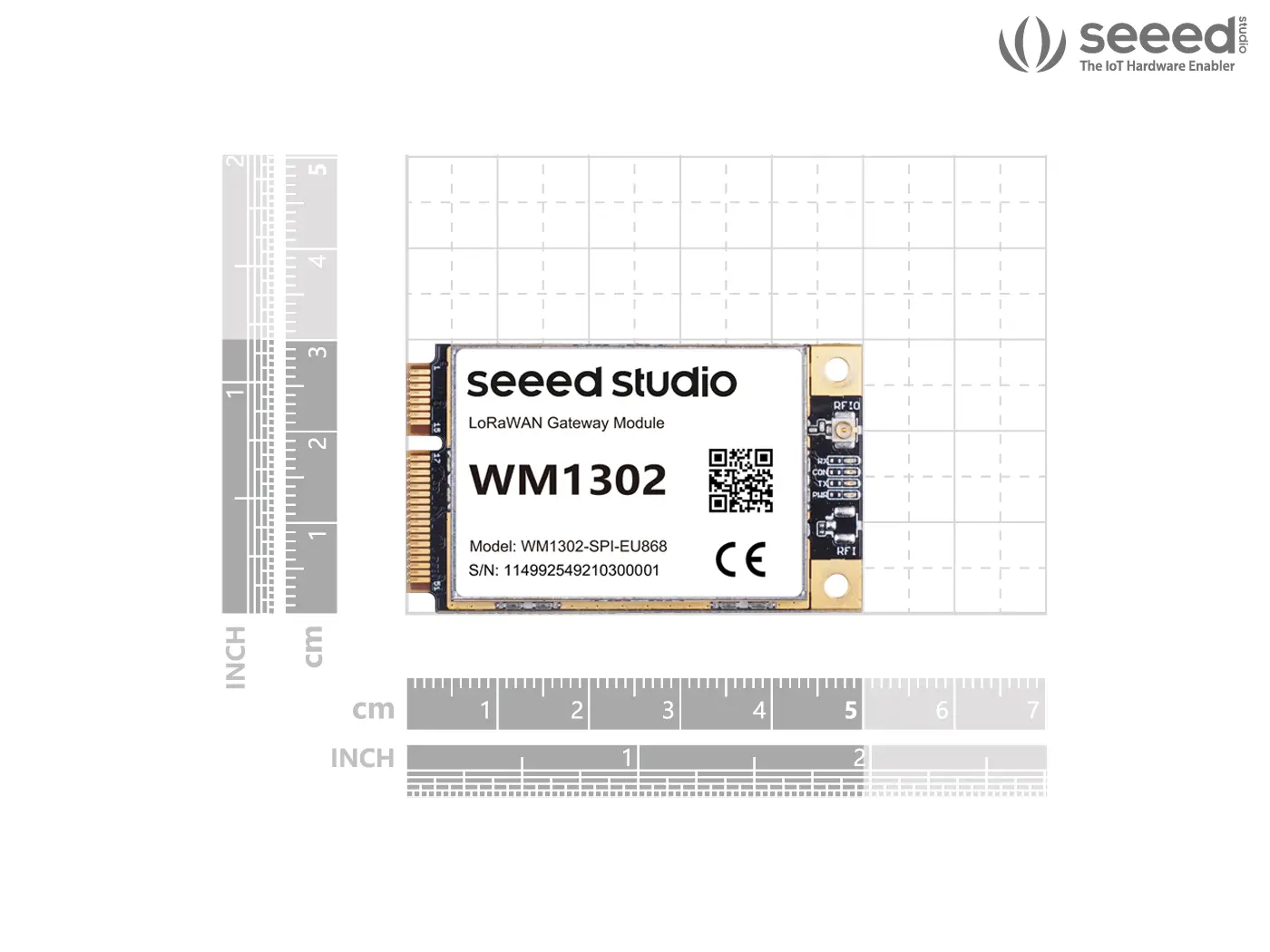

• Dimensões: 30 × 50.95 mm
• Temperatura de funcionamento: -40 a 85 °C
• Certificação aplicável à variante EU868: CE
• Aplicações:
- Desenvolvimento de gateways LoRaWAN e LPWAN
- Hotspots LoRaWAN
- Comunicações sem fios de longo alcance
- Sistemas M2M e IoT
- Investigação e desenvolvimento de aplicações LoRa e LoRaWAN
NOTAS
◆ Apesar da designação comercial «módulo gateway LoRaWAN», o WM1302 não constitui, isoladamente, uma gateway completa. Necessita de um sistema anfitrião, uma placa de interface compatível, uma antena, alimentação e software de encaminhamento de pacotes.

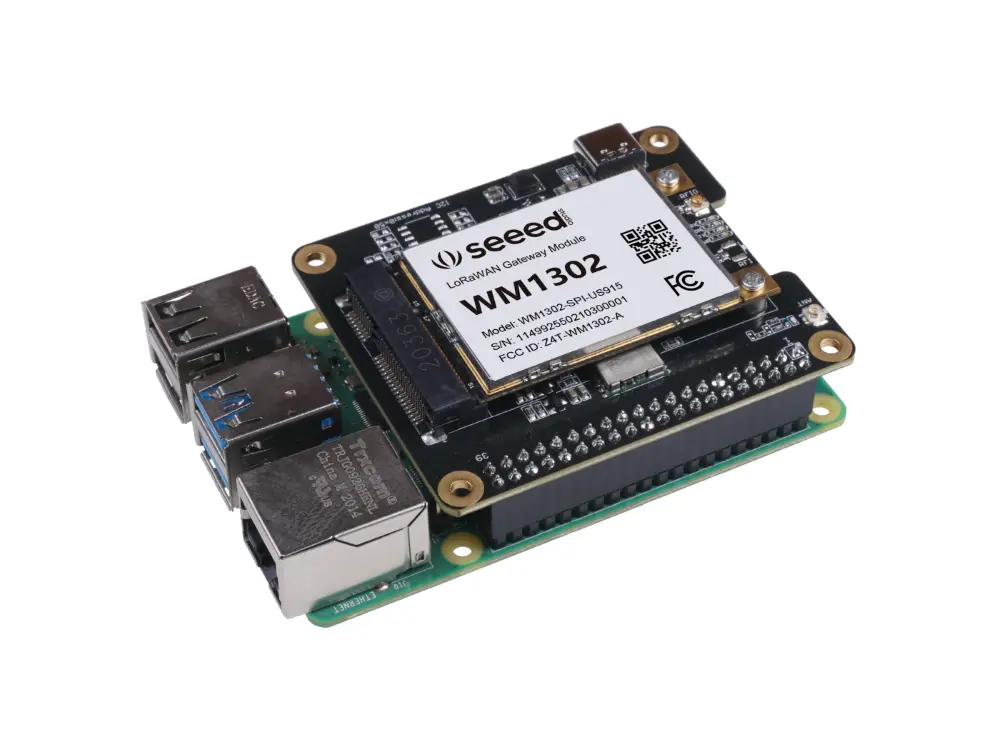

◆ Para utilização com um Raspberry Pi, é necessária uma placa adaptadora compatível, como o WM1302 Raspberry Pi HAT, vendida separadamente.
◆ A antena LoRa e a placa adaptadora não estão incluídas.
◆ A página comercial atual agrupa variantes SPI e USB, diferentes regiões e opções com ou sem SX1262. Esta descrição refere-se especificamente ao SKU 114992549, na configuração SPI EU868 com SX1262.
◆ A documentação geral refere certificações CE, FCC e TELEC para a família WM1302. No entanto, as certificações são associadas às respetivas variantes regionais: CE para EU868, FCC ID para US915 e TELEC para AS923. Para este modelo EU868, a certificação indicada é CE.
◆ A wiki enumera vários planos de frequência LoRaWAN para a família WM1302. Essa lista não significa que todos sejam suportados por esta variante física; o SKU 114992549 destina-se à banda EU868, entre 863 e 870 MHz.
◆ O conteúdo exato da embalagem não é especificado nas fontes consultadas.
