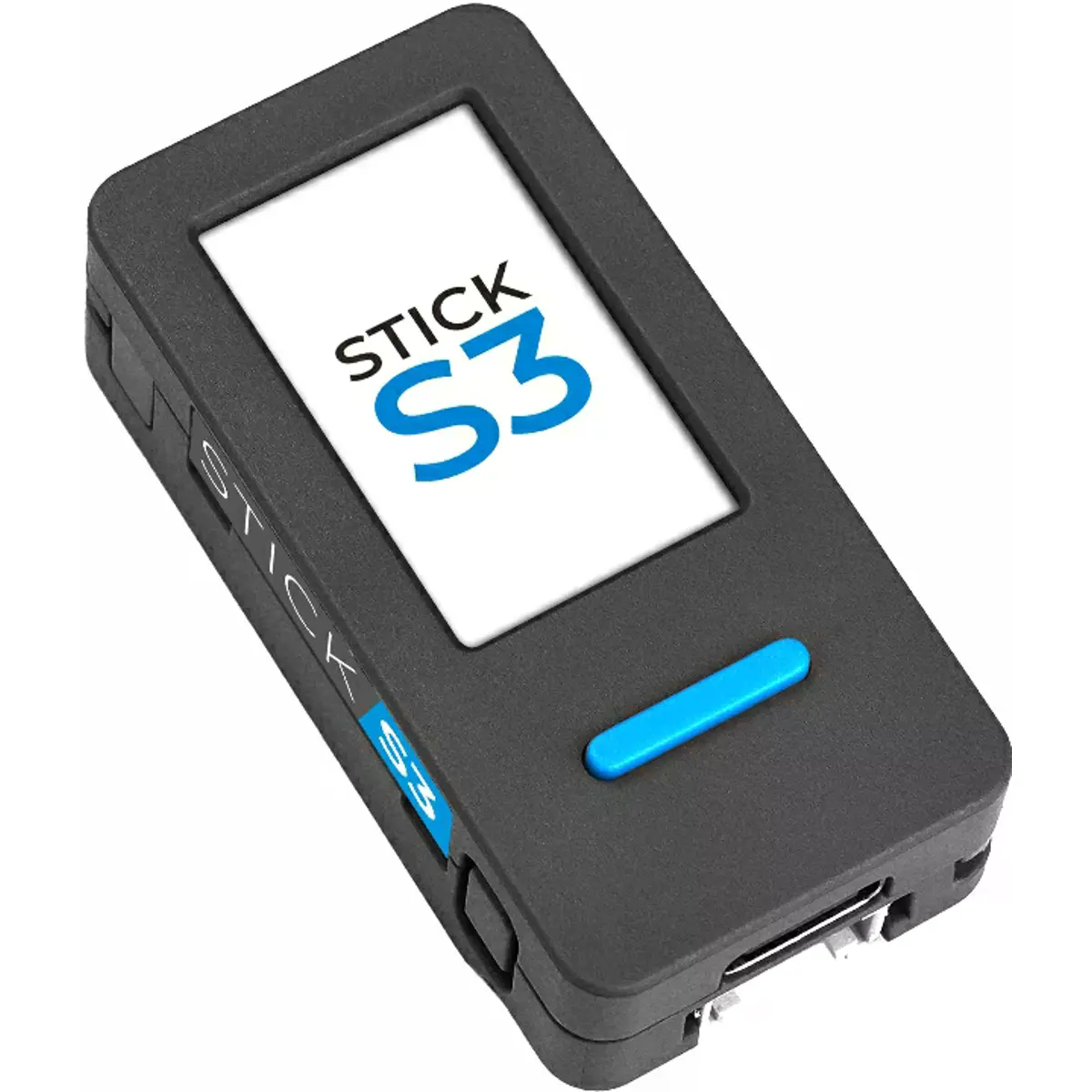

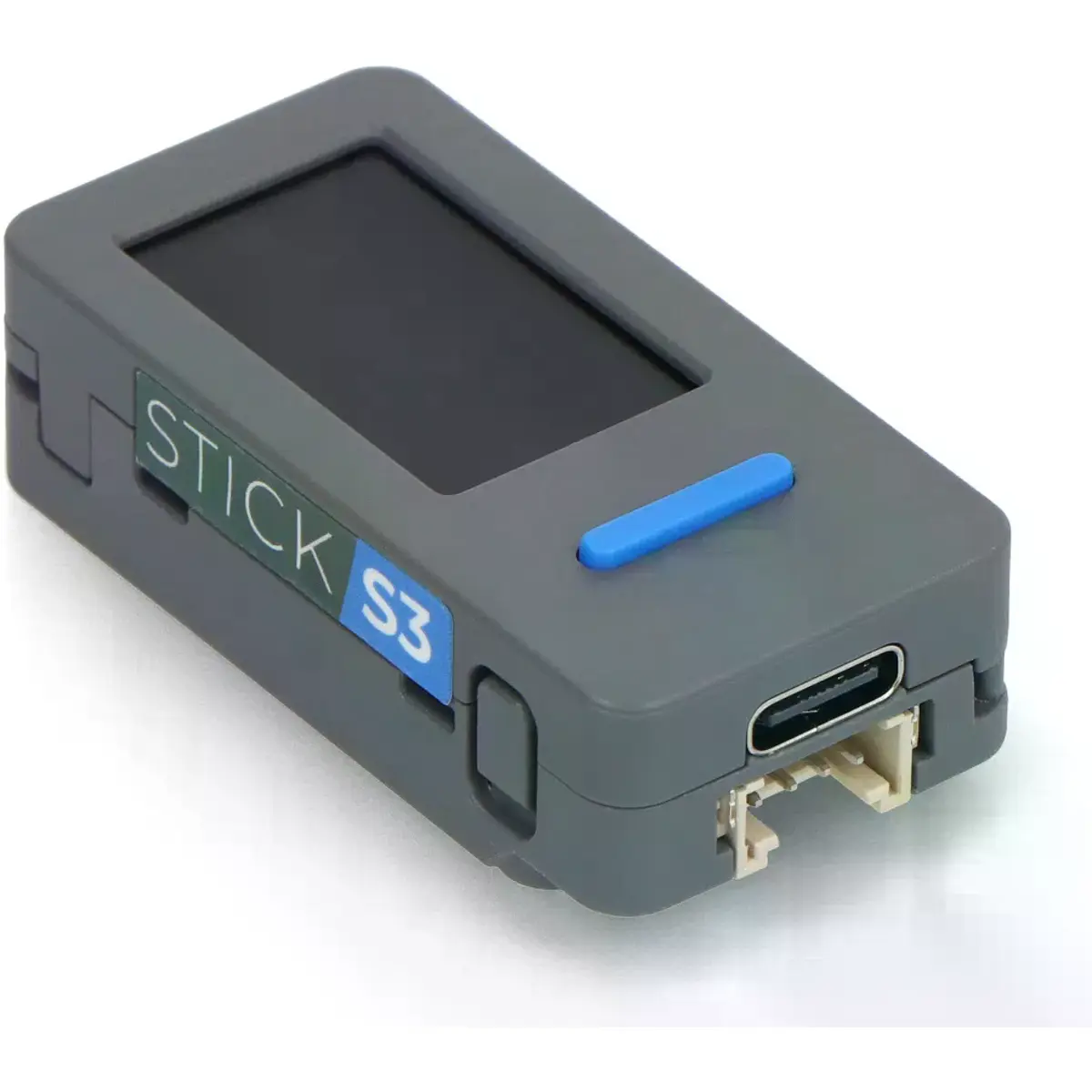

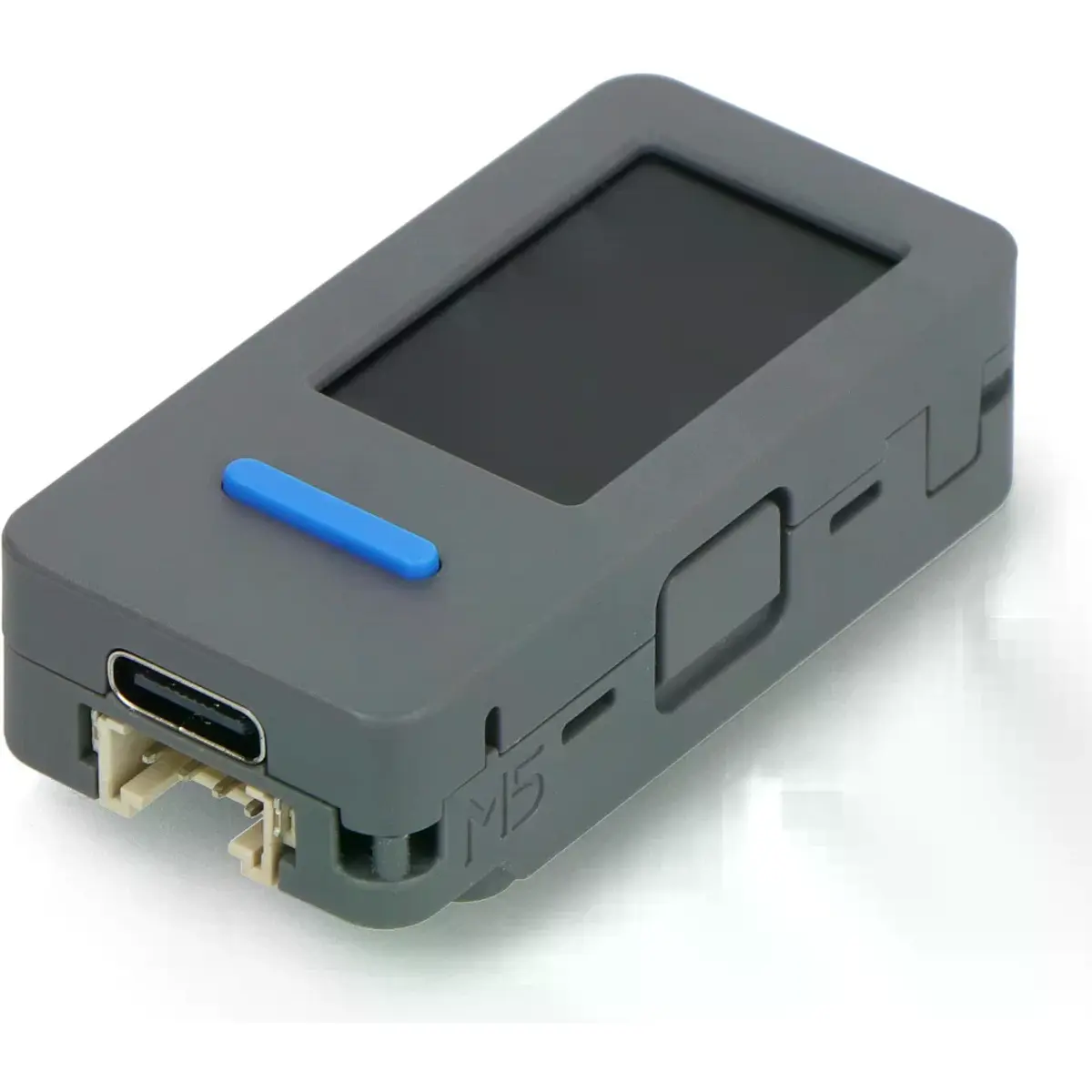

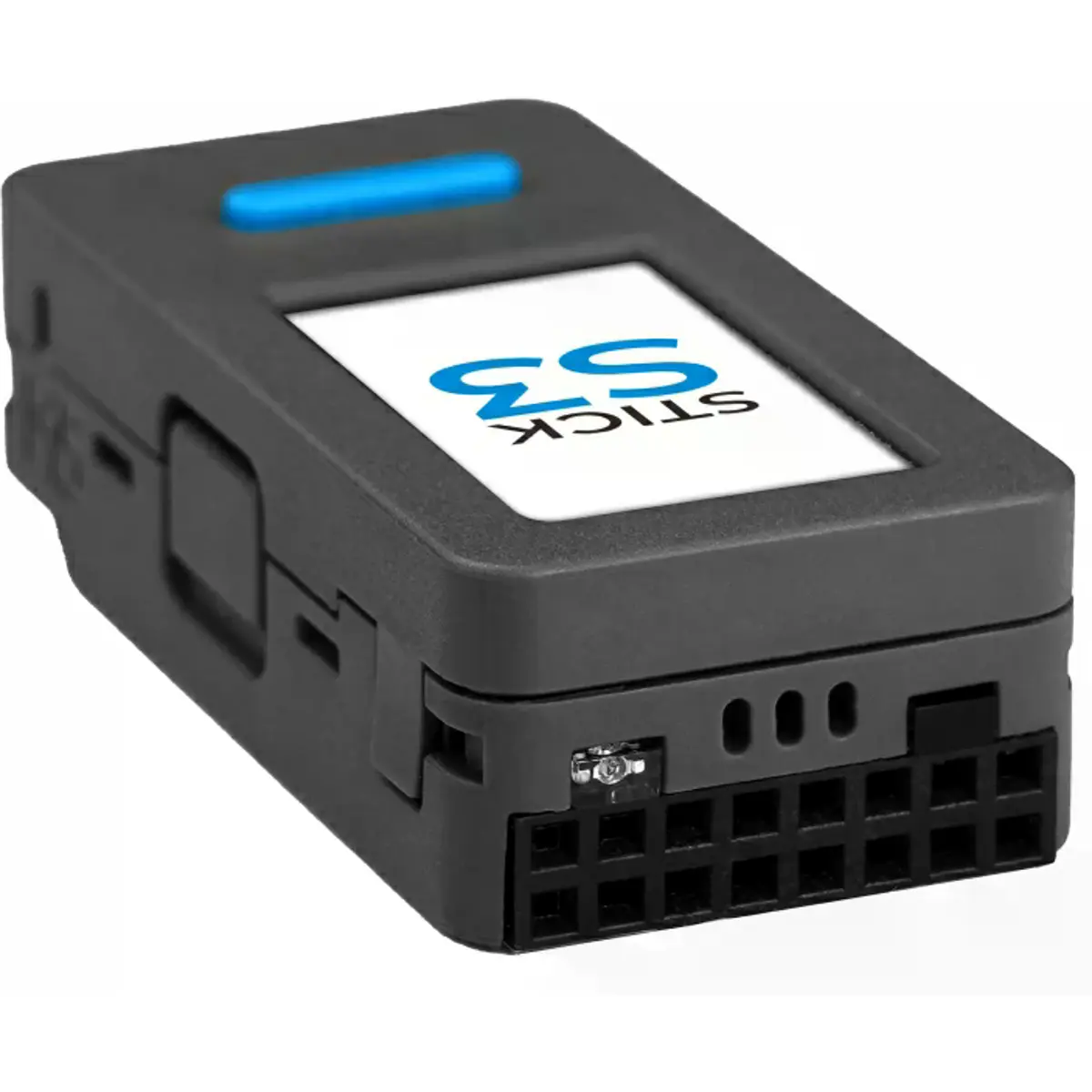

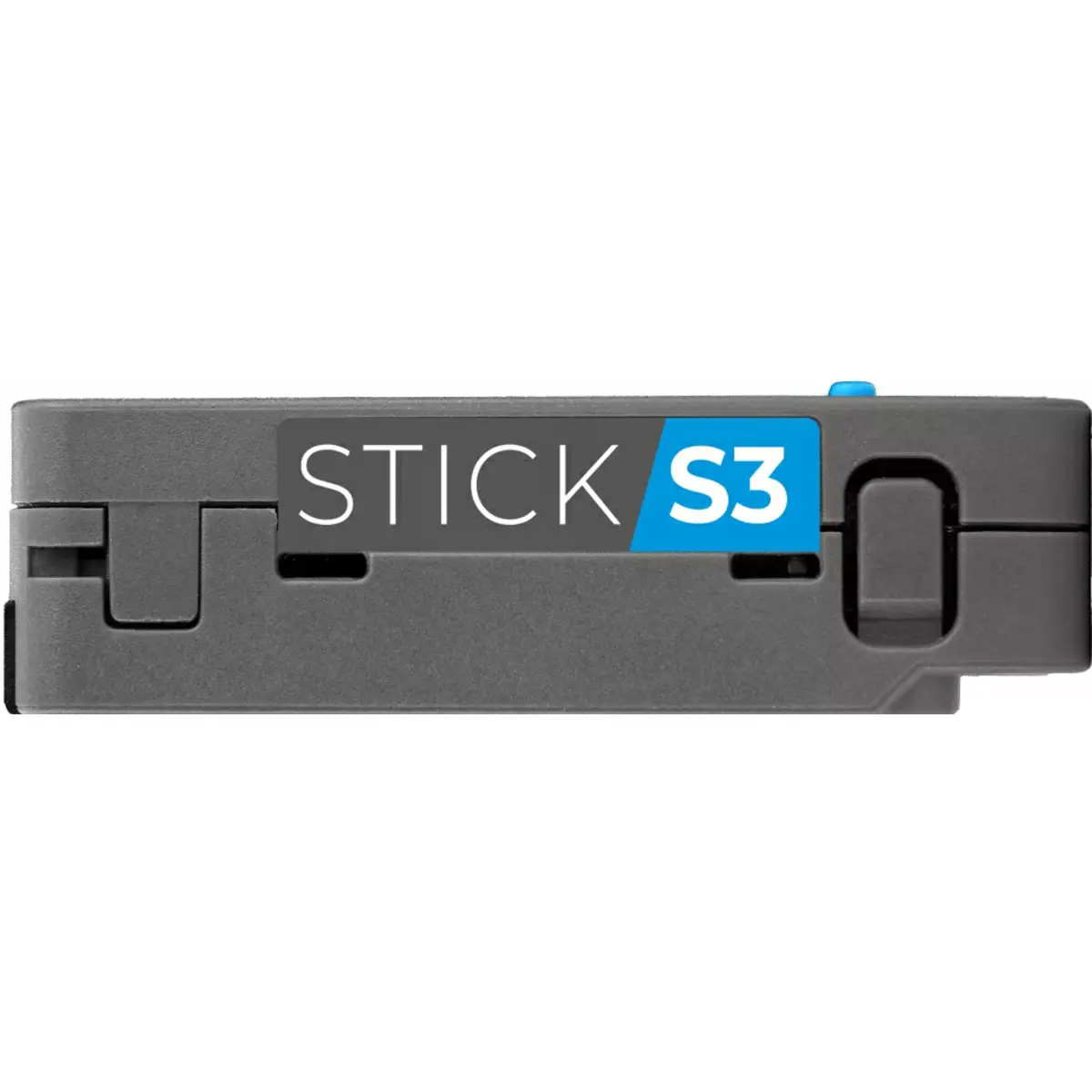

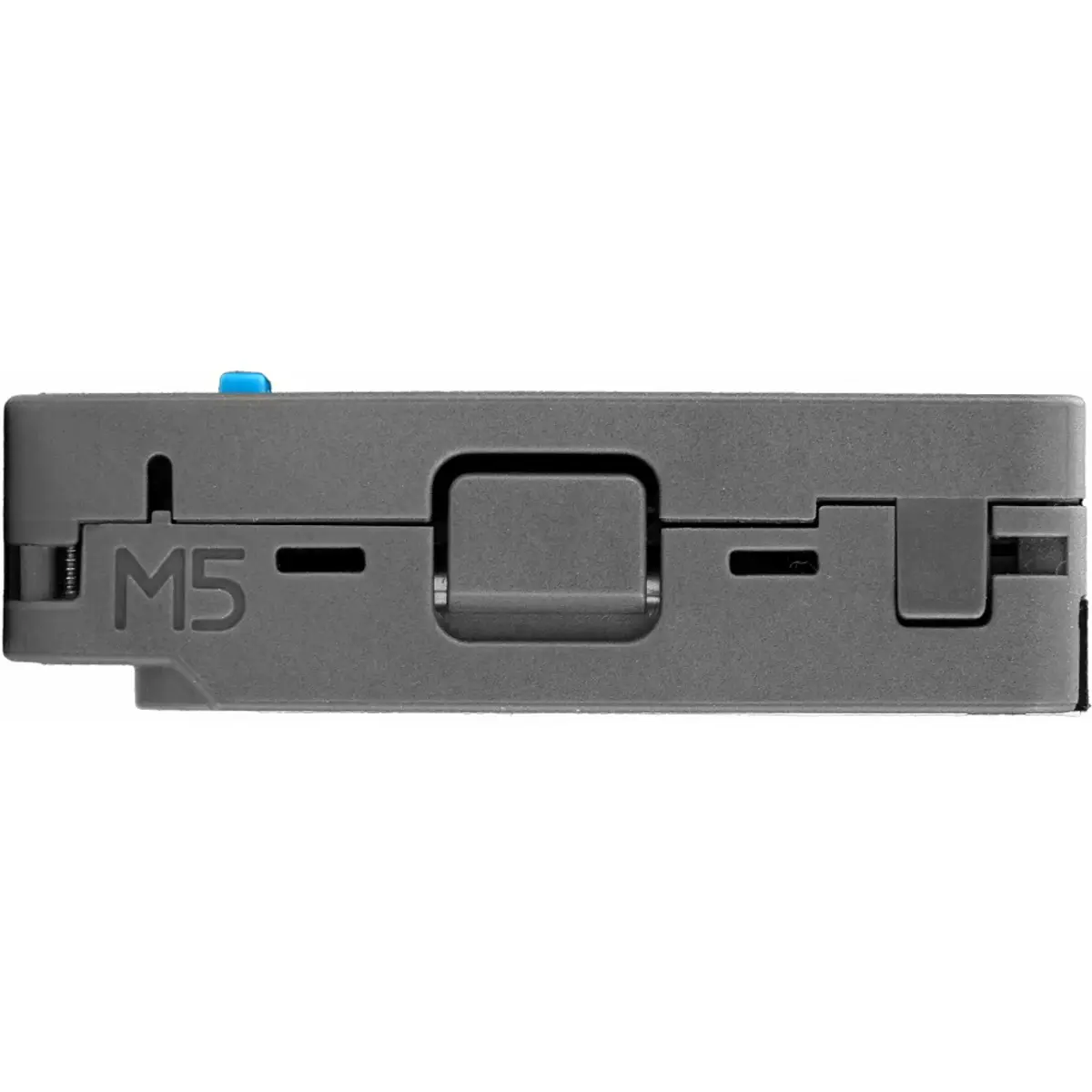

O M5StickS3 é um mini kit de desenvolvimento IoT compacto e versátil, baseado no ESP32-S3-PICO-1-N8R8, com Wi-Fi de 2.4 GHz, 8 MB de Flash e 8 MB de PSRAM. Concebido para prototipagem, automação, controlo remoto e aplicações com interação por voz, integra ecrã LCD, sensor IMU de 6 eixos, microfone, altifalante, emissor/recetor de infravermelhos e bateria recarregável num formato extremamente portátil.
Graças ao seu conjunto de interfaces de expansão, suporte para Arduino, UiFlow2, ESP-IDF e PlatformIO, e funcionalidades avançadas de áudio, alimentação e comunicação, o M5StickS3 é uma solução prática para projetos de casa inteligente, assistentes de voz, dispositivos portáteis e desenvolvimento rápido de aplicações IoT.

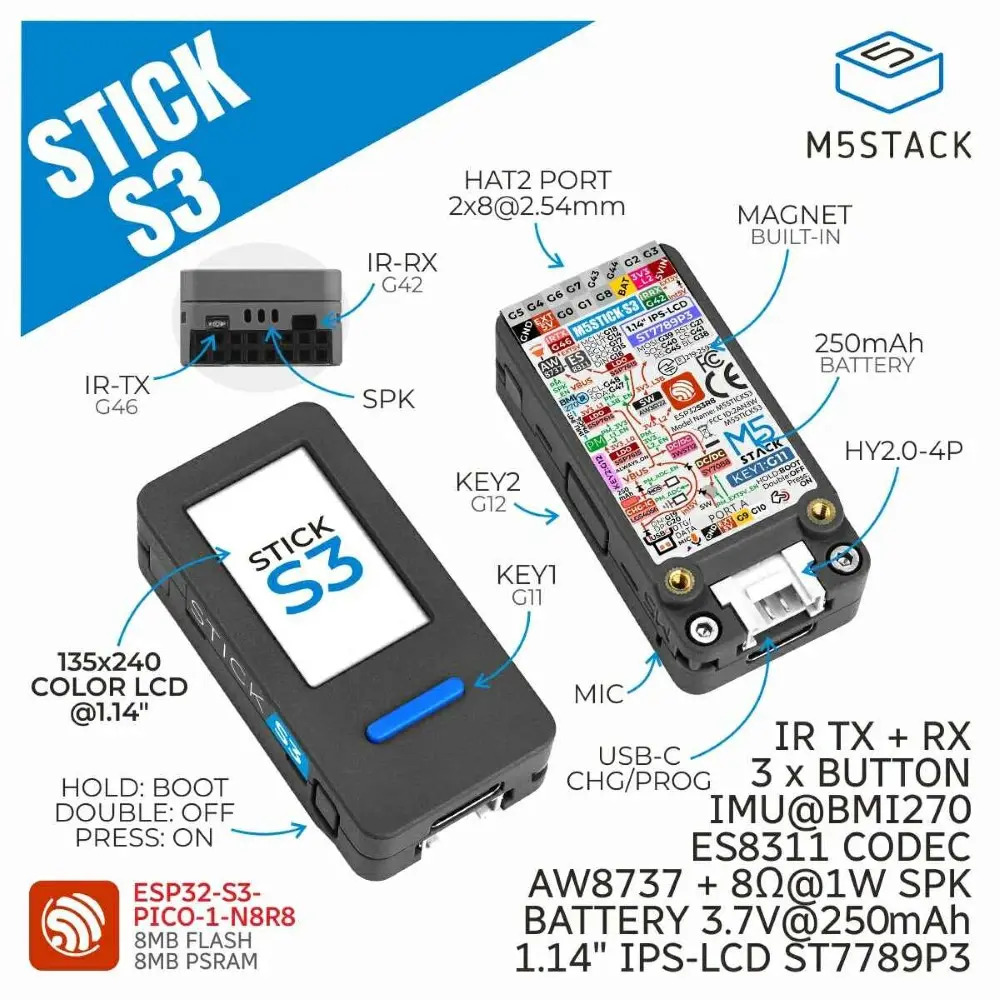

PRINCIPAIS CARACTERÍSTICAS
◆ Controlador principal ESP32-S3-PICO-1-N8R8 com processador dual-core Xtensa LX7 até 240 MHz
◆ Conectividade Wi-Fi de 2.4 GHz para aplicações IoT e controlo remoto
◆ 8 MB de memória Flash e 8 MB de PSRAM para projetos mais exigentes

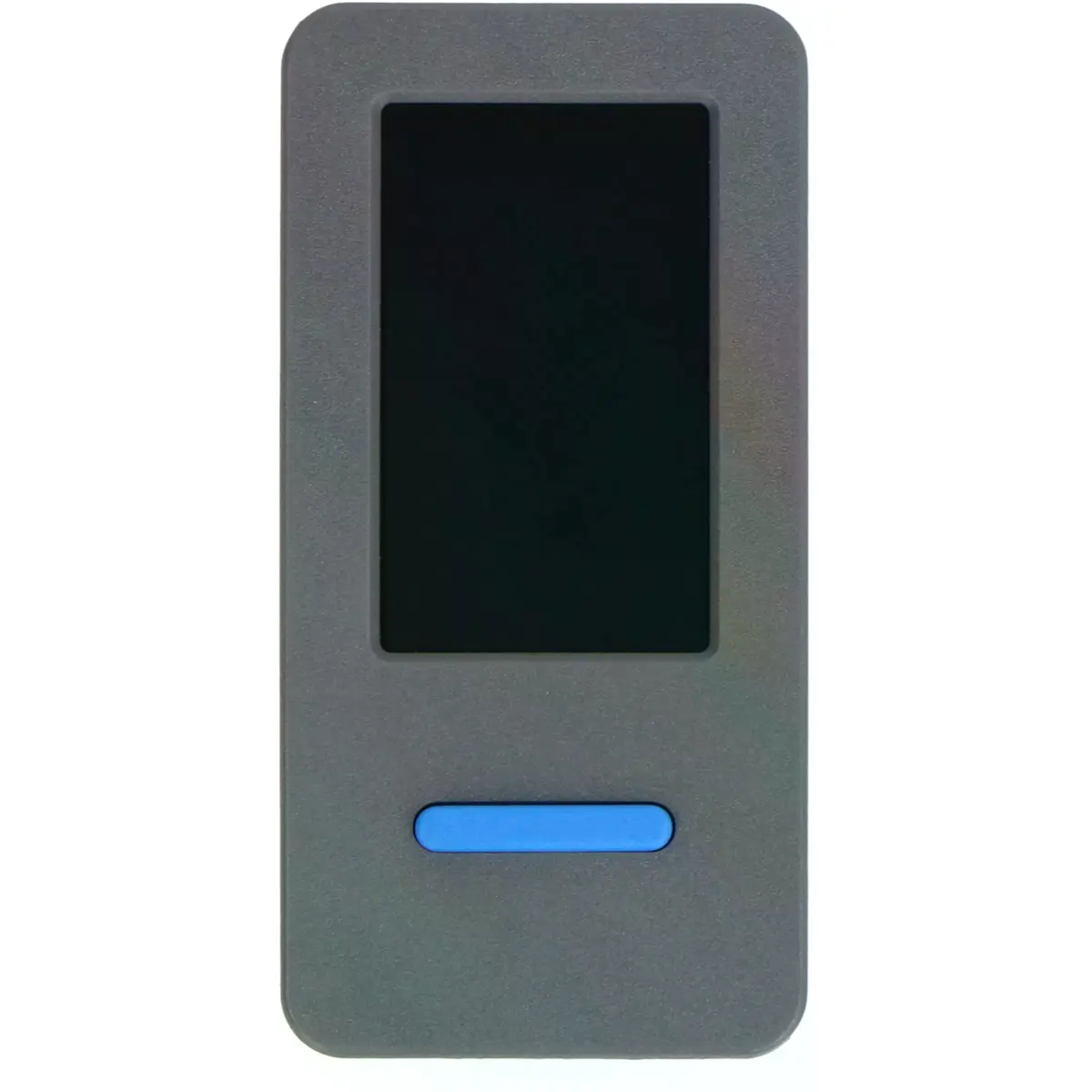

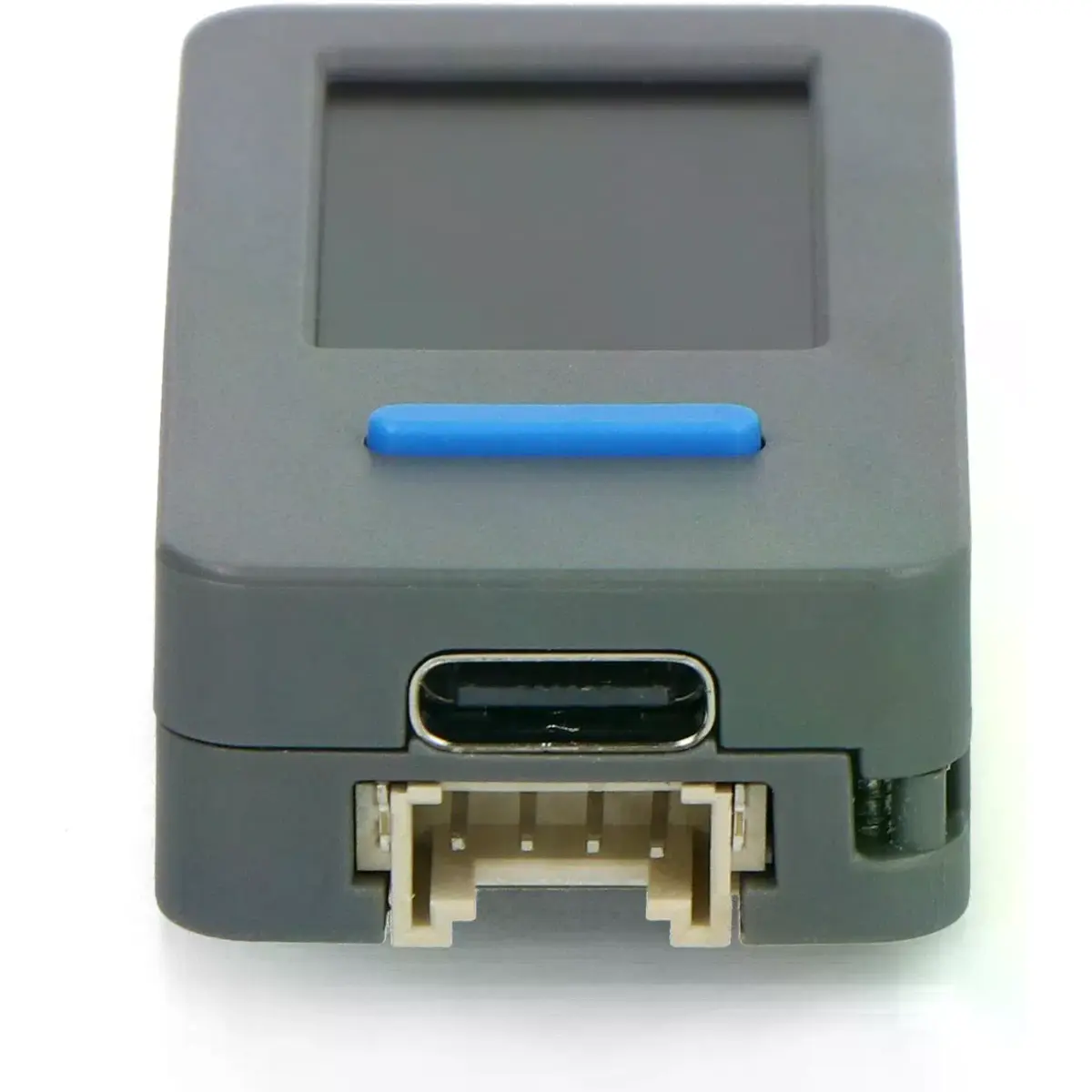

◆ Ecrã LCD de 1.14" com resolução de 135 x 240 píxeis
◆ Sensor IMU BMI270 de 6 eixos para deteção de movimento e orientação
◆ Sistema de áudio integrado com codec ES8311, microfone MEMS, amplificador AW8737 e altifalante
◆ Emissor e recetor de infravermelhos integrados para controlo remoto e receção de sinais IR
◆ Botões programáveis para interação direta com o utilizador
◆ Bateria de lítio integrada de 250 mAh para utilização portátil

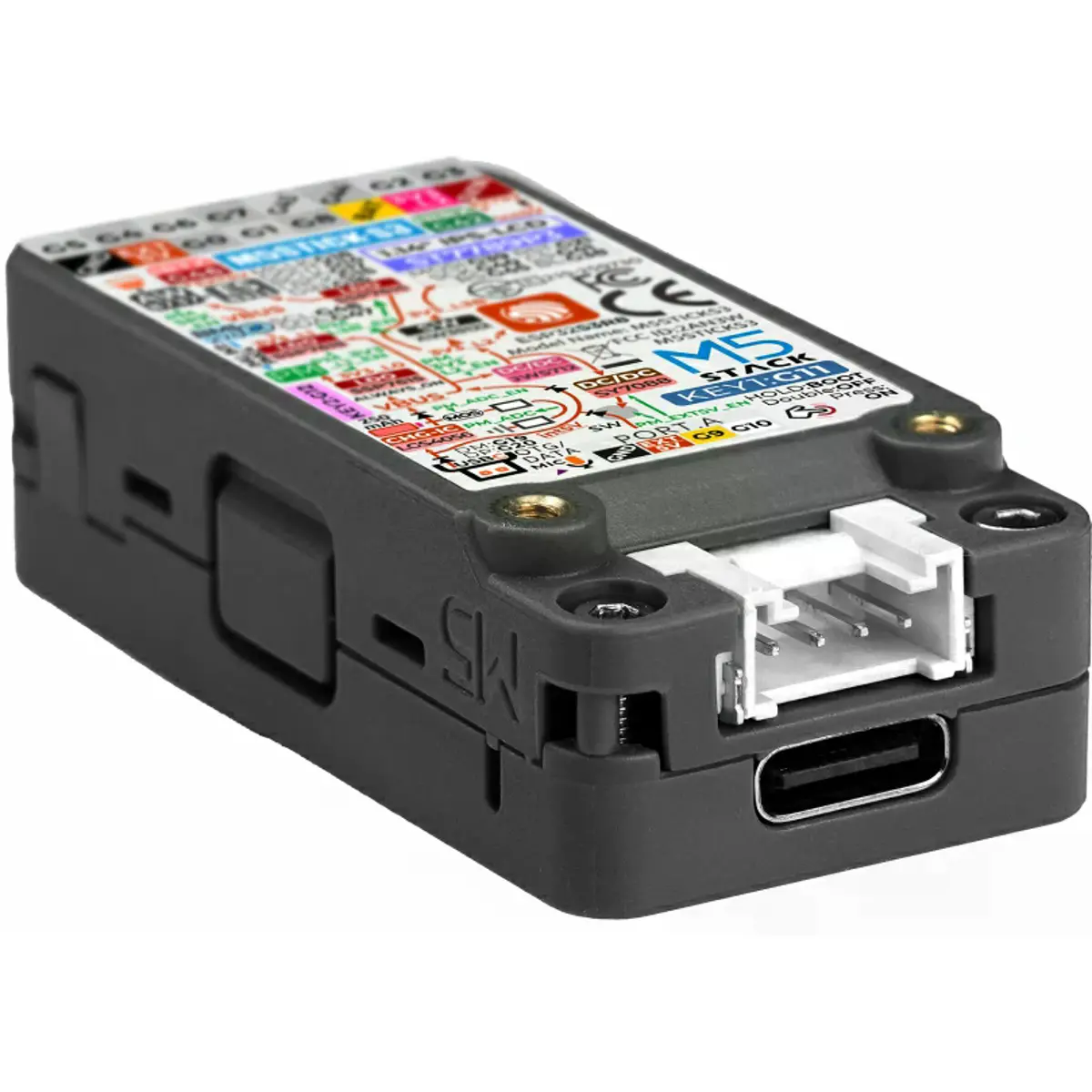

◆ Base traseira magnética para fixação rápida em superfícies metálicas

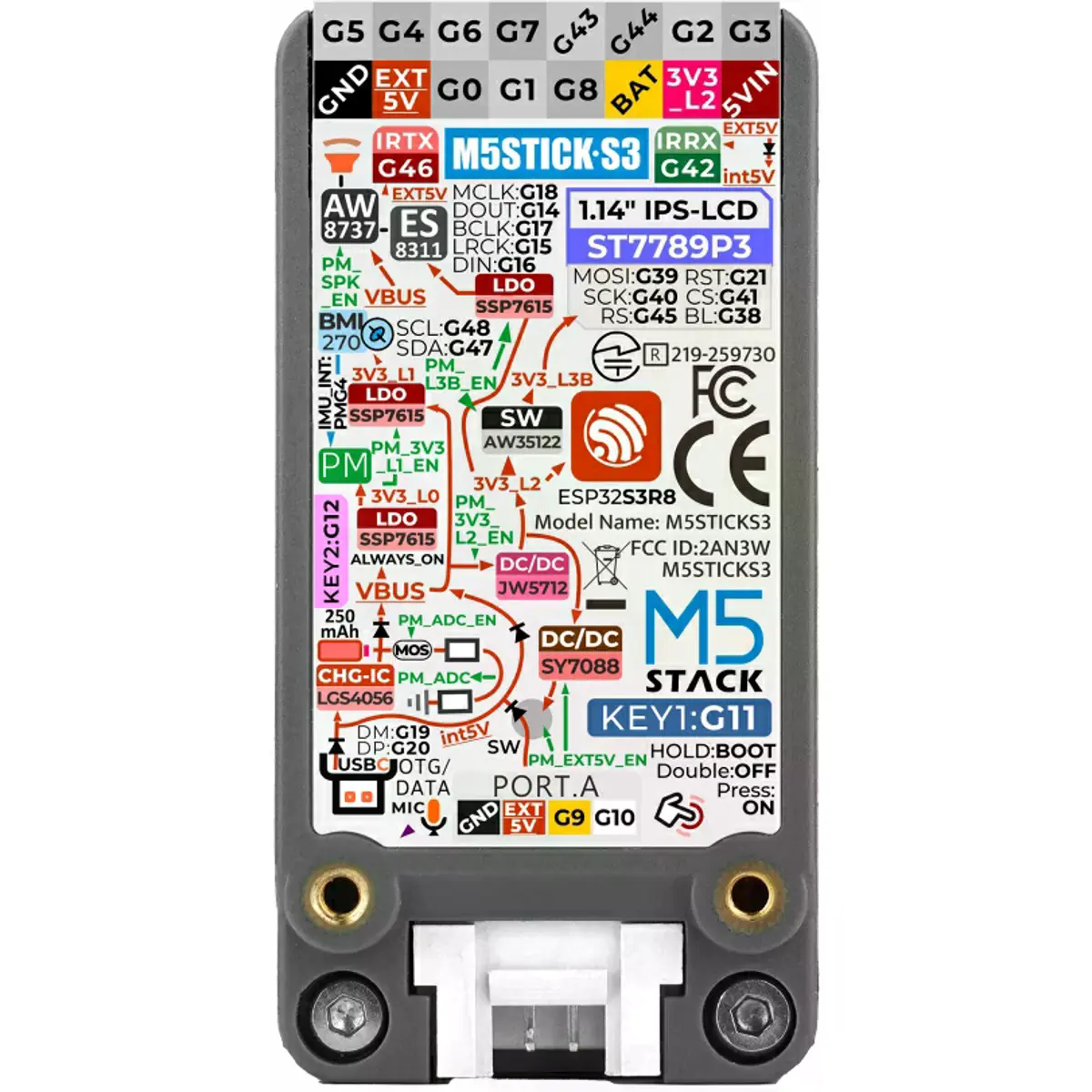

◆ Interfaces de expansão Hat2-Bus e HY2.0-4P para ligação a módulos e periféricos
◆ Compatível com Arduino, UiFlow2, ESP-IDF e PlatformIO
ESPECIFICAÇÕES
• Controlador principal: ESP32-S3-PICO-1-N8R8
- Processador:
· Dual-core Xtensa LX7
· Frequência até 240 MHz
• Memória:
- Flash: 8 MB
- PSRAM: 8 MB Octal
• Conectividade sem fios: Wi-Fi de 2.4 GHz
• Ecrã:
- Modelo: ST7789P3
- Tamanho: 1.14"
- Resolução: 135 x 240 píxeis
• Sensor IMU: BMI270
• Áudio:
- Codec de áudio: ES8311
- Resolução do codec: 24 bits
- Protocolo: I2S
- Microfone: MEMS
- Relação sinal/ruído do microfone: 65 dB
- Amplificador: AW8737
- Altifalante: 8 Ω @ 1 W
• Infravermelhos:
- Emissor IR integrado
- Recetor IR integrado
• Alimentação:
- Entrada principal: USB Type-C DC 5 V
- Bateria integrada: 250 mAh
- Interface Grove configurável como entrada ou saída DC 5 V
- Capacidade de carga da interface Grove:
· Sem carga: 5 V
· Máximo: 4.88 V @ 0.38 A
• Consumo energético:
- Desligado: 4.2 V @ 14.02 µA
- Estado L1: 4.2 V @ 52.47 µA
- Estado L2: 4.2 V @ 102.40 µA
- Estado L3A: 4.2 V @ 36.69 mA
- Carga máxima: 4.2 V @ 519.02 mA
• Interfaces:

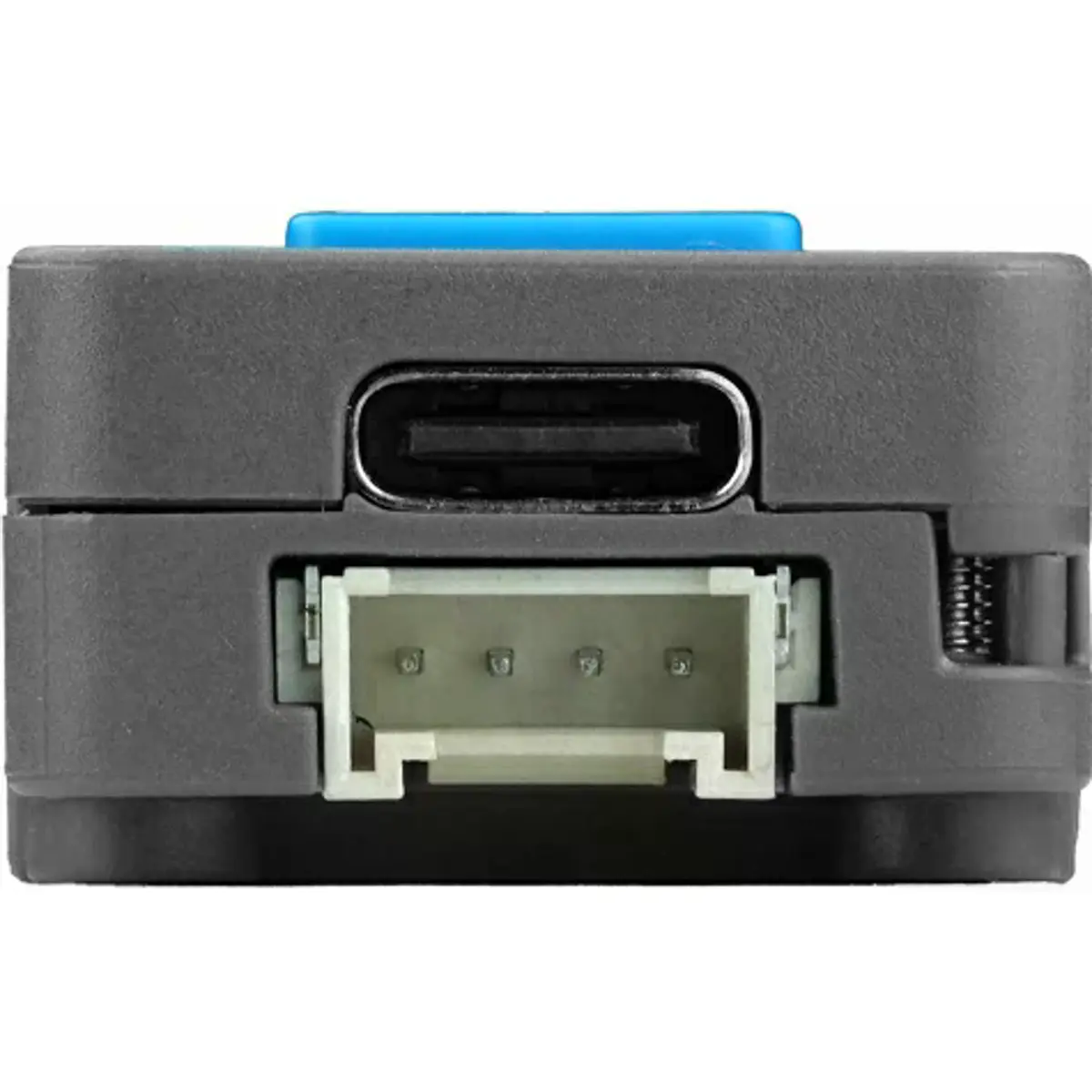

- USB Type-C

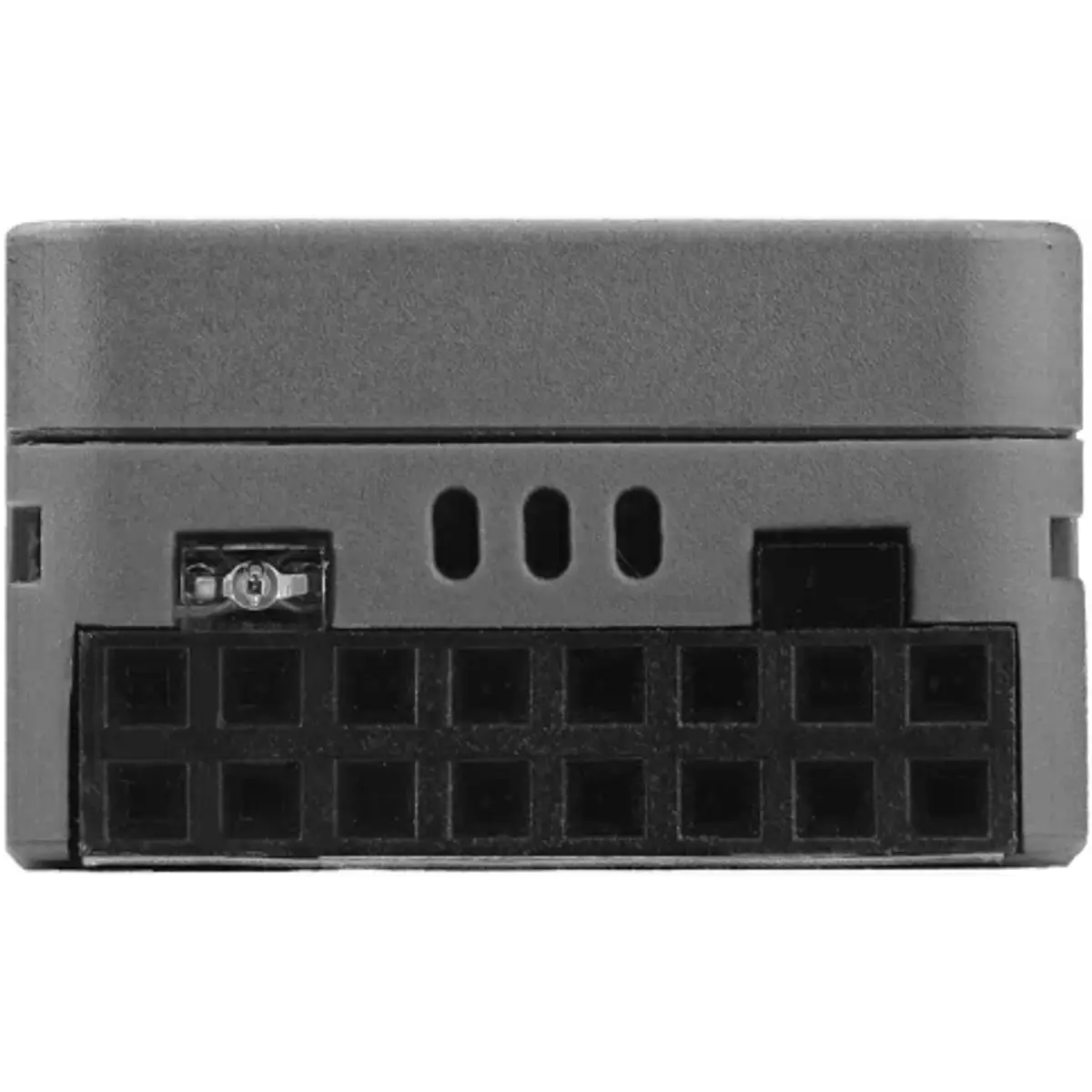

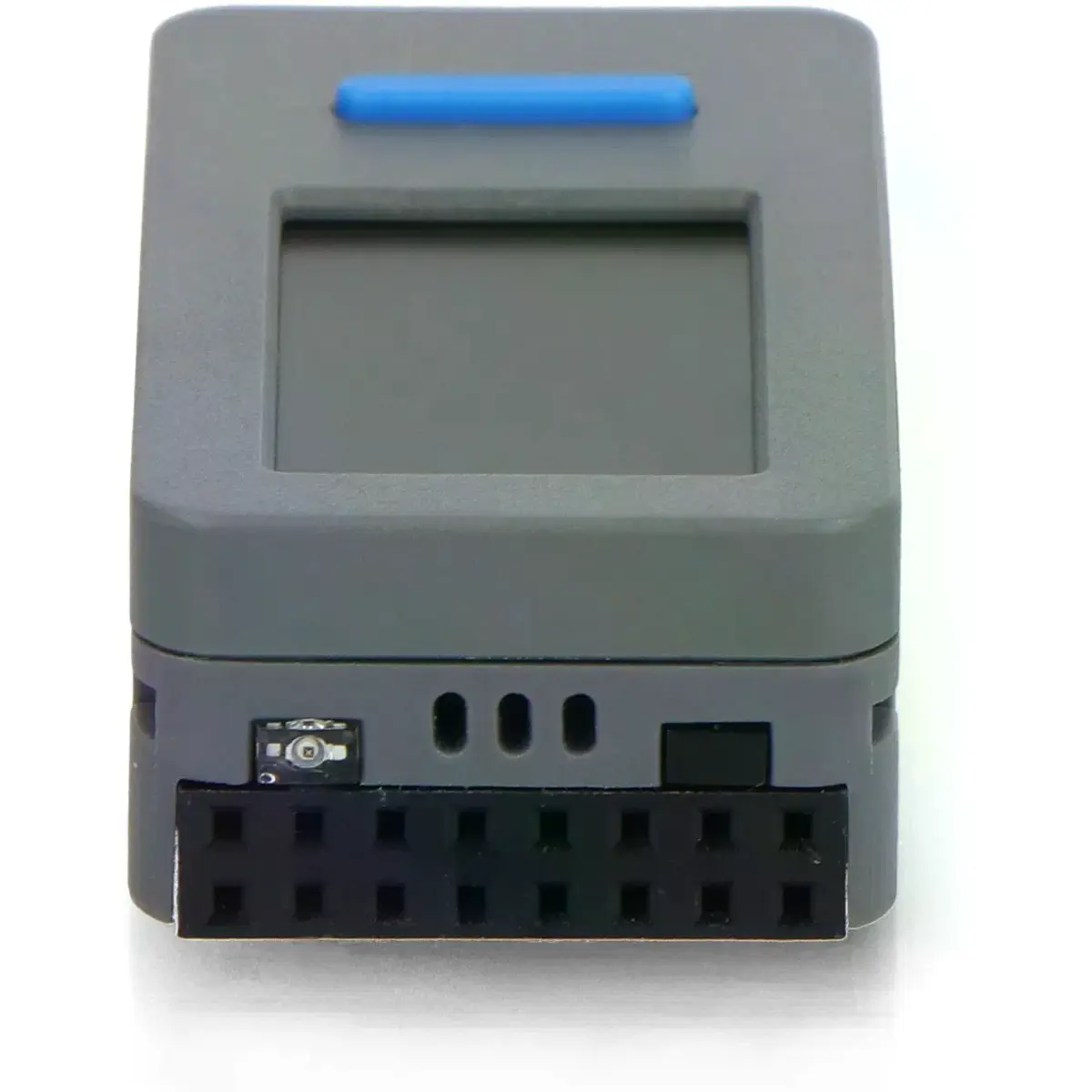

- Hat2-Bus de 16 pinos com passo de 2.54 mm
- HY2.0-4P
- Grove
- EXT_5V
- 5VIN
• Botões:
- Botões programáveis
- Funções de alimentação, reinício e modo de gravação
• Temperatura de funcionamento: 0 ~ 40 °C
• Compatibilidade de software:
- Arduino
- UiFlow2
- ESP-IDF
- PlatformIO

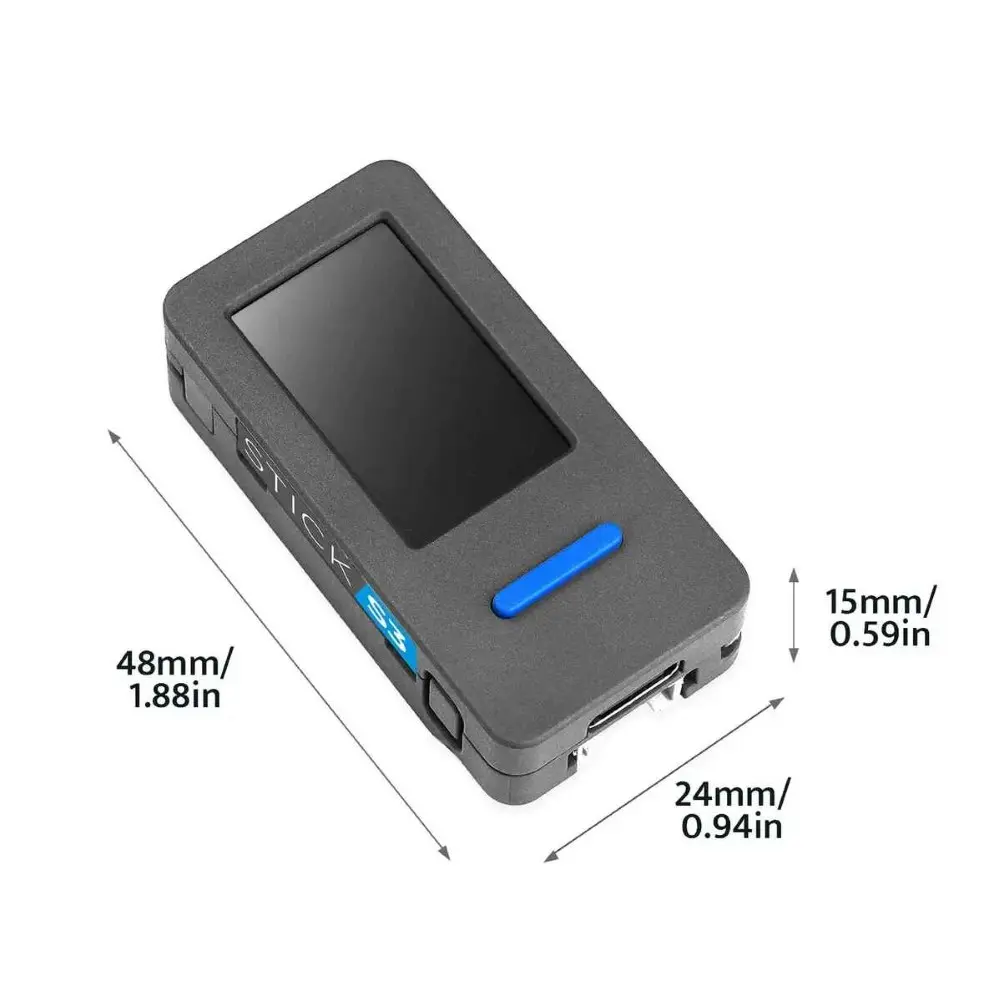

• Dimensões do produto: 48.0 x 24.0 x 15.0 mm
• Peso do produto: 20.0 g
• Dimensões da embalagem: 65.0 x 25.0 x 15.0 mm
• Peso bruto: 22.4 g
• SKU: K150

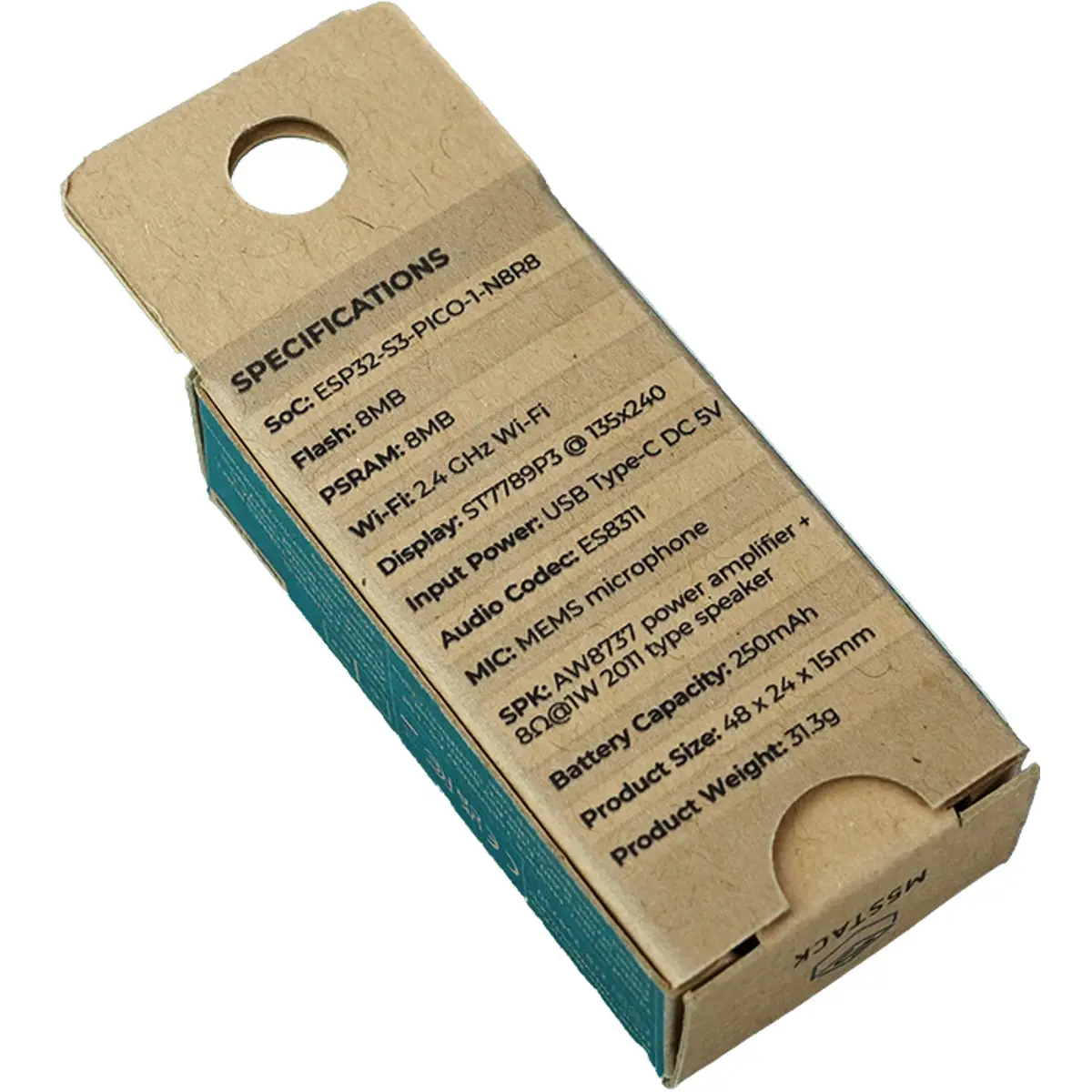

CONTEÚDO DA EMBALAGEM
• 1 x M5StickS3
NOTAS
◆ A interface Grove inferior pode ser configurada como entrada ou saída DC 5 V. Por predefinição, está configurada como entrada.
◆ Quando a interface DC 5 V estiver configurada como saída, a alimentação de entrada deve ser feita apenas por USB ou pela entrada 5VIN no Hat2-Bus. Não devem ser usadas outras interfaces de saída para alimentação, devido ao risco de curto-circuito e danos no equipamento.
◆ Para utilizar corretamente a função de receção por infravermelhos, o amplificador do altifalante deve estar desligado.
◆ A receção e descodificação de infravermelhos deve utilizar o periférico RMT do ESP32. A receção por método GPIO não é suportada.
◆ Para melhor desempenho na comunicação por infravermelhos, o emissor e o recetor devem estar alinhados o mais diretamente possível, com uma distância recomendada não inferior a 30 cm.
◆ Quando o equipamento estiver a funcionar apenas com bateria, sem ligação USB, recomenda-se manter o volume do altifalante abaixo de 75% para evitar reinícios inesperados causados por consumo excessivo.
◆ Algumas unidades de lotes iniciais podem produzir um ligeiro ruído anómalo após o arranque, sem impacto na utilização funcional.
◆ Não é recomendada a desmontagem não autorizada da caixa do produto, pois poderá danificar o circuito PFC da antena e afetar o funcionamento normal do dispositivo.
◆ O M5StickS3
NÃO É estruturalmente compatível com os seguintes módulos Hat:
- Hat Mini JoyC — SKU: U156
- Hat Mini EncoderC — SKU: U157
- Hat 18650C — SKU: U080
⫸ Informação adicional (no site da M5Stack)
⫸ Documentação adicional (online)

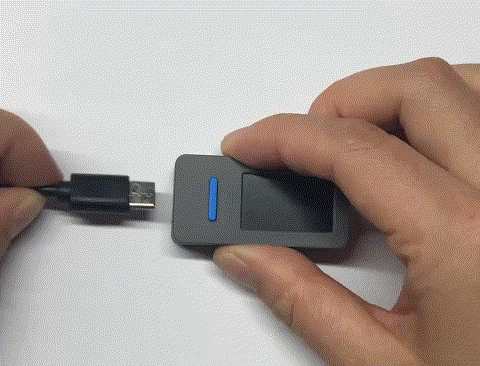

Modo de download:
Conecte o dispositivo com um cabo USB e pressione e mantenha pressionado o botão de reinicialização na lateral do dispositivo. Quando o LED verde interno piscar, o dispositivo entrou com sucesso no modo de download.
