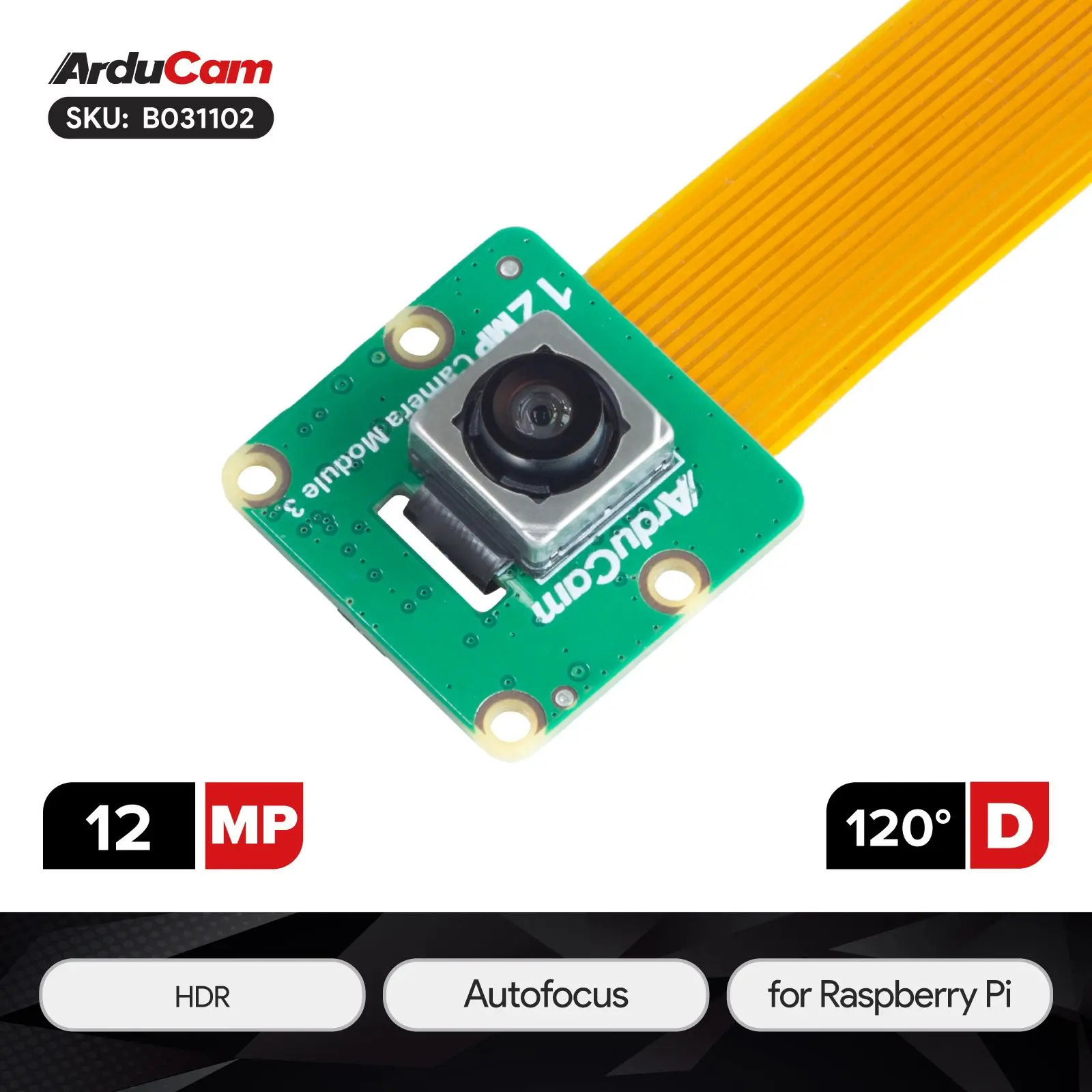

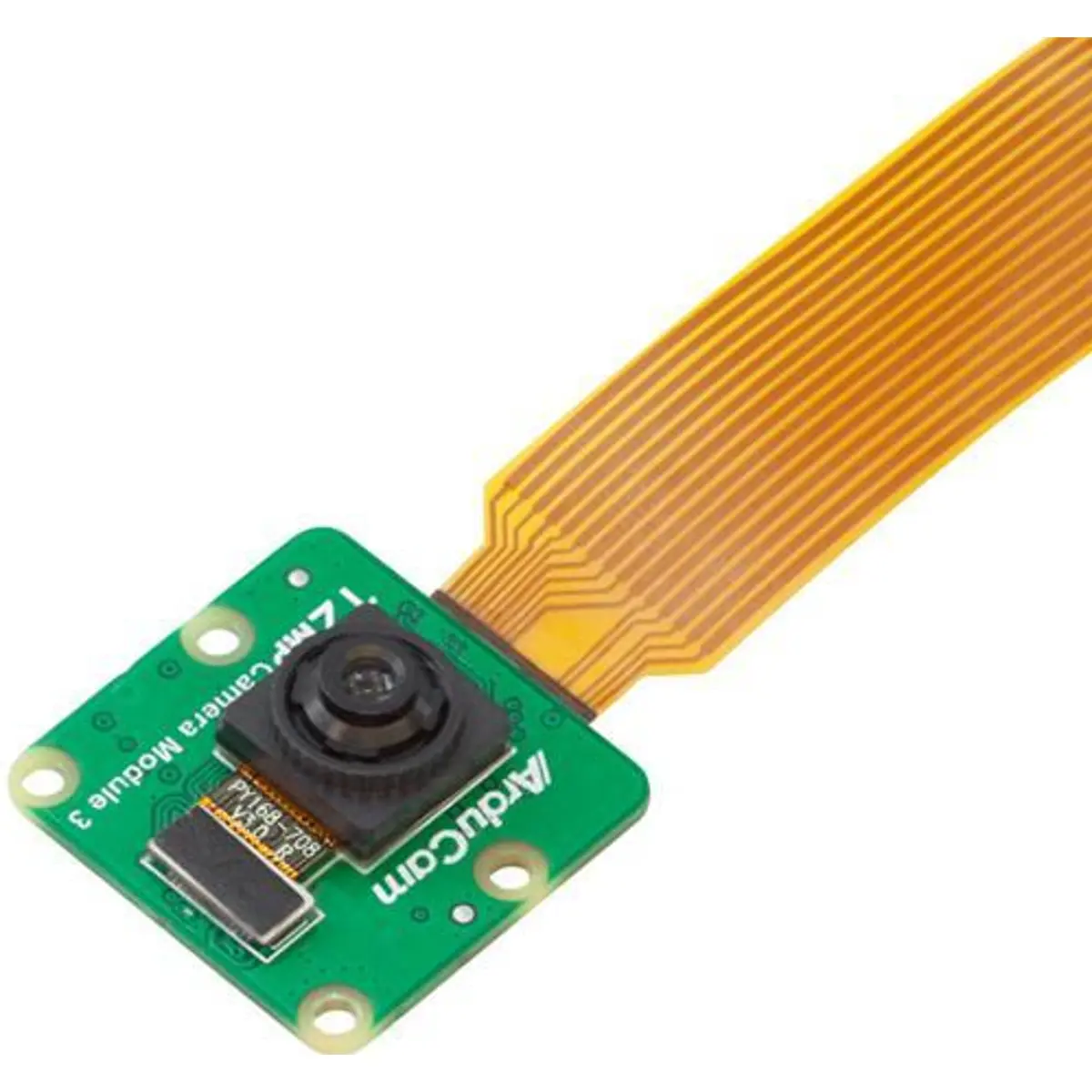

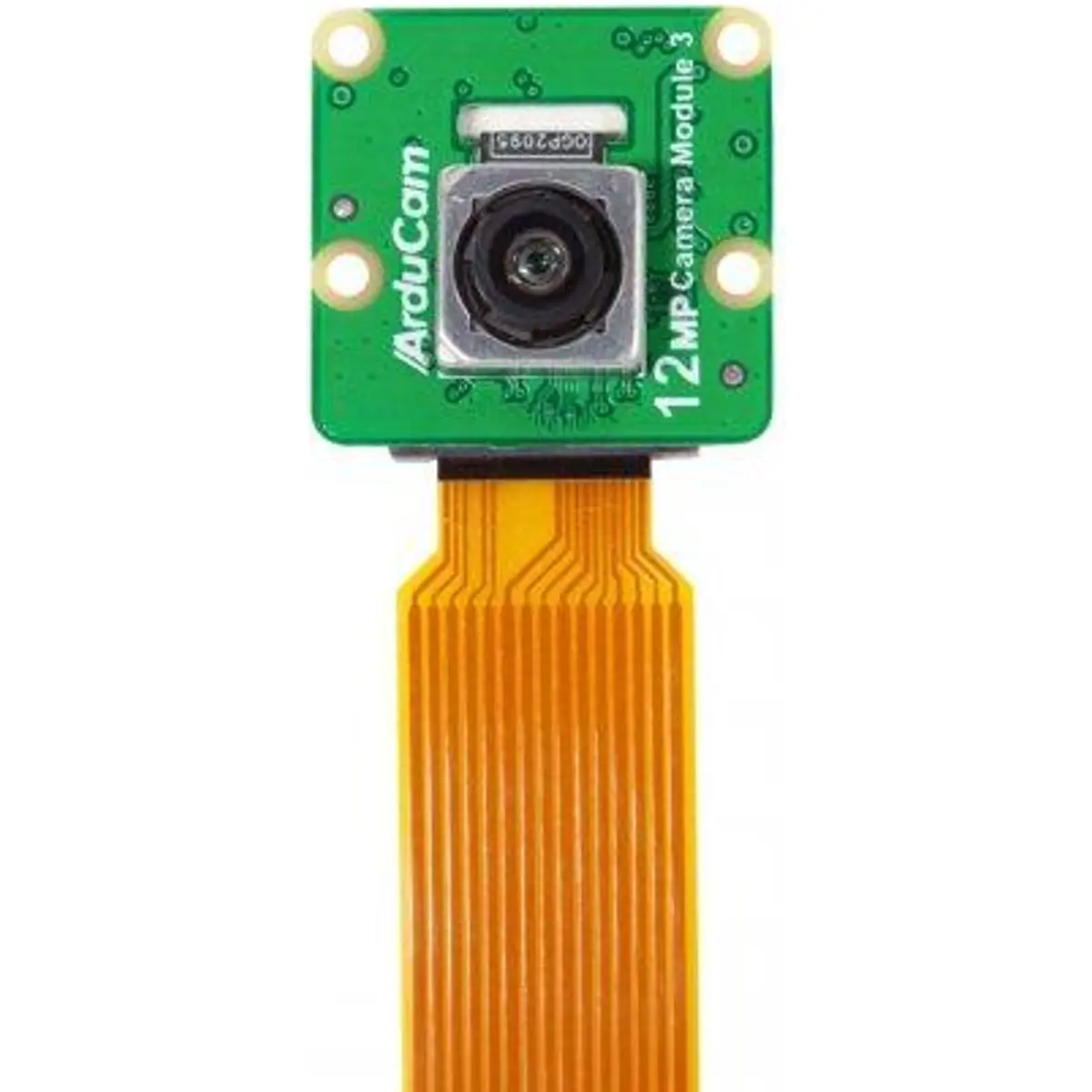

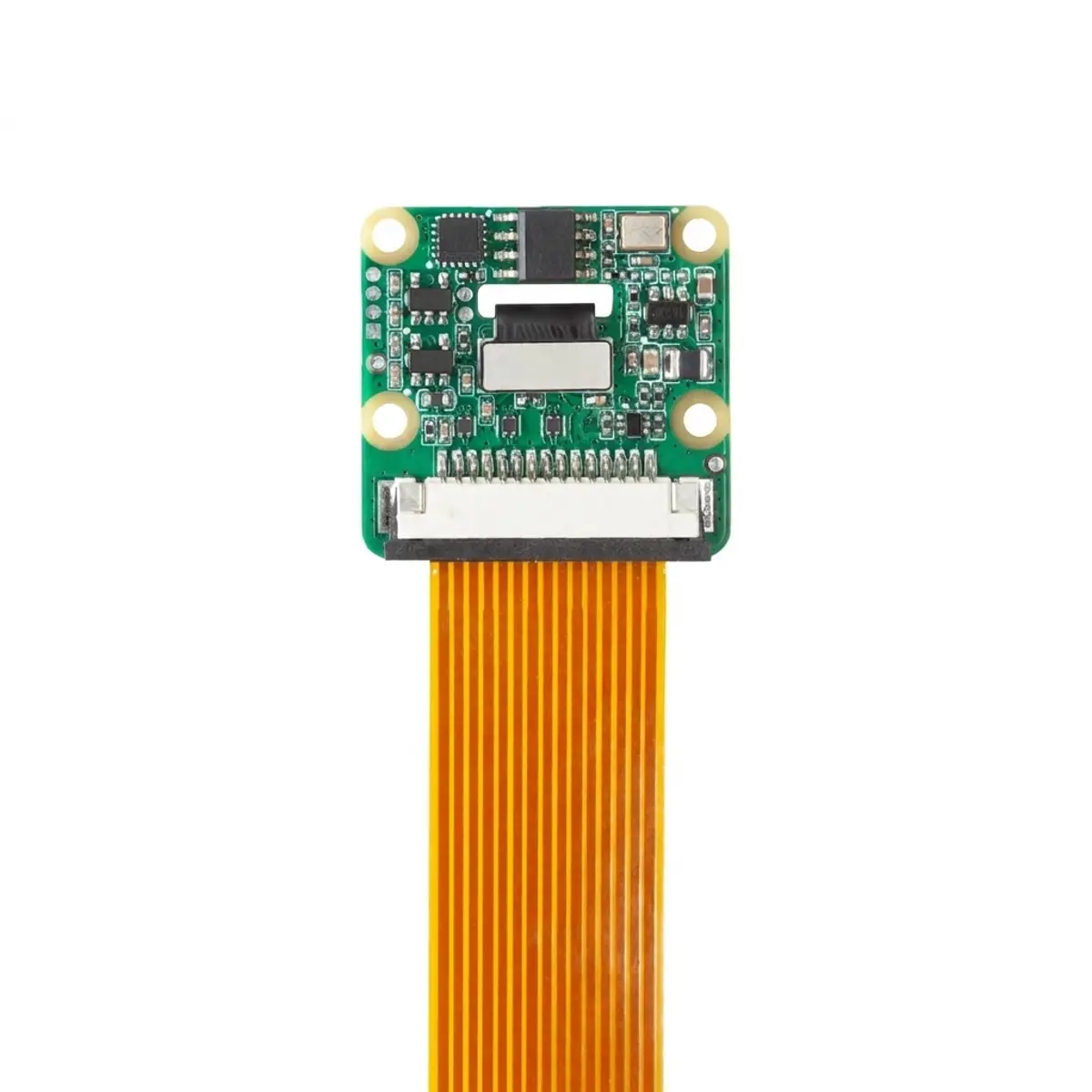

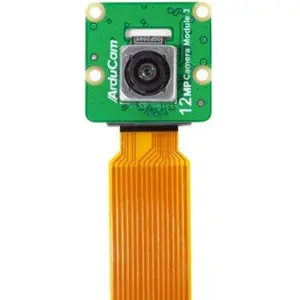

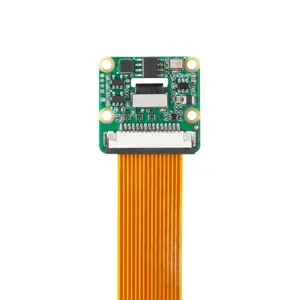

O Arducam B0311 é um módulo de câmara baseado no sensor Sony IMX708 de 11,9 MP, concebido para projetos com Raspberry Pi que exigem elevada qualidade de imagem, autofocus rápido e um campo de visão amplo. A objetiva grande angular de 120° na diagonal permite captar uma área extensa, enquanto o sistema de autofocus por deteção de fase (PDAF) proporciona uma focagem rápida e precisa. O sensor suporta modo HDR, com saída até 3 MP, para melhorar a reprodução de imagem em situações com diferenças significativas de iluminação. O módulo utiliza uma interface MIPI CSI-2 e é compatível com vários modelos Raspberry Pi. O filtro infravermelho proporciona reprodução de cores adequada na utilização com iluminação visível.
PRINCIPAIS CARACTERÍSTICAS
✅ Sensor Sony IMX708 de 11,9 MP para imagens de elevada resolução
✅ Resolução máxima de 4608 × 2592 píxeis
✅ Autofocus com tecnologia PDAF para focagem rápida
✅ Campo de visão diagonal de 120° para uma perspetiva ampla
✅ HDR até 3 MP para melhor equilíbrio entre zonas claras e escuras
✅ Sensor CMOS retroiluminado e empilhado para elevada relação sinal/ruído
✅ Filtro IR-Cut integrado para reprodução natural das cores com luz visível
✅ Interface MIPI CSI-2 para ligação direta a Raspberry Pi
✅ Compatível com Raspberry Pi OS e utilização através de libcamera
ESPECIFICAÇÕES TÉCNICAS
Identificação
- Marca: Arducam
- Referência: B0311
- Tipo: Módulo de câmara para Raspberry Pi
Câmara
- Sensor: Sony IMX708
- Resolução: 11,9 MP
- Resolução do sensor: 4608 × 2592 píxeis
- Área ativa do sensor: 6,45 × 3,63 mm
- Diagonal do sensor: 7,4 mm
- Formato ótico: 1/2,43"
- Dimensão do píxel: 1,4 × 1,4 µm
- Tipo de obturador: Rolling Shutter
- Filtro de cor: Quad-Bayer
- Formato de saída: RAW10
Vídeo
- 2304 × 1296: até 56 fps
- 2304 × 1296 HDR: até 30 fps
- 1536 × 864: até 120 fps
- HDR: até 3 MP
Objetiva
- Tipo de focagem: Autofocus
- Tecnologia de focagem: PDAF

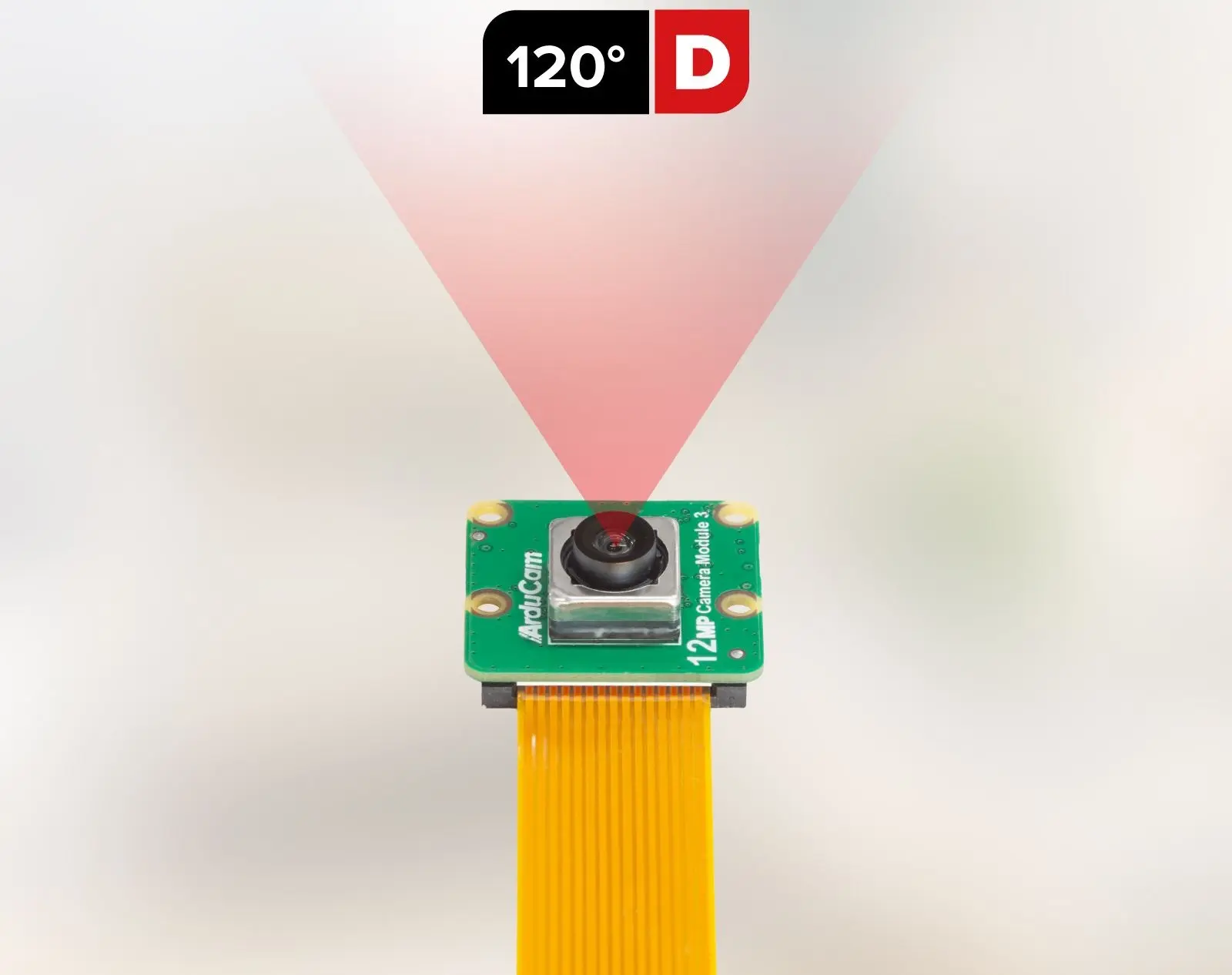

- Campo de visão:
- Diagonal: 120°
- Horizontal: 100°
- Vertical: 72°
- Abertura: F2.2
- Filtro infravermelho: IR-Cut integrado
- Sensibilidade IR: luz visível
Interface
- Interface: MIPI CSI-2
- Configuração: 2 vias por predefinição
- Configuração de 4 vias: suportada em modelos específicos, de acordo com a documentação Arducam

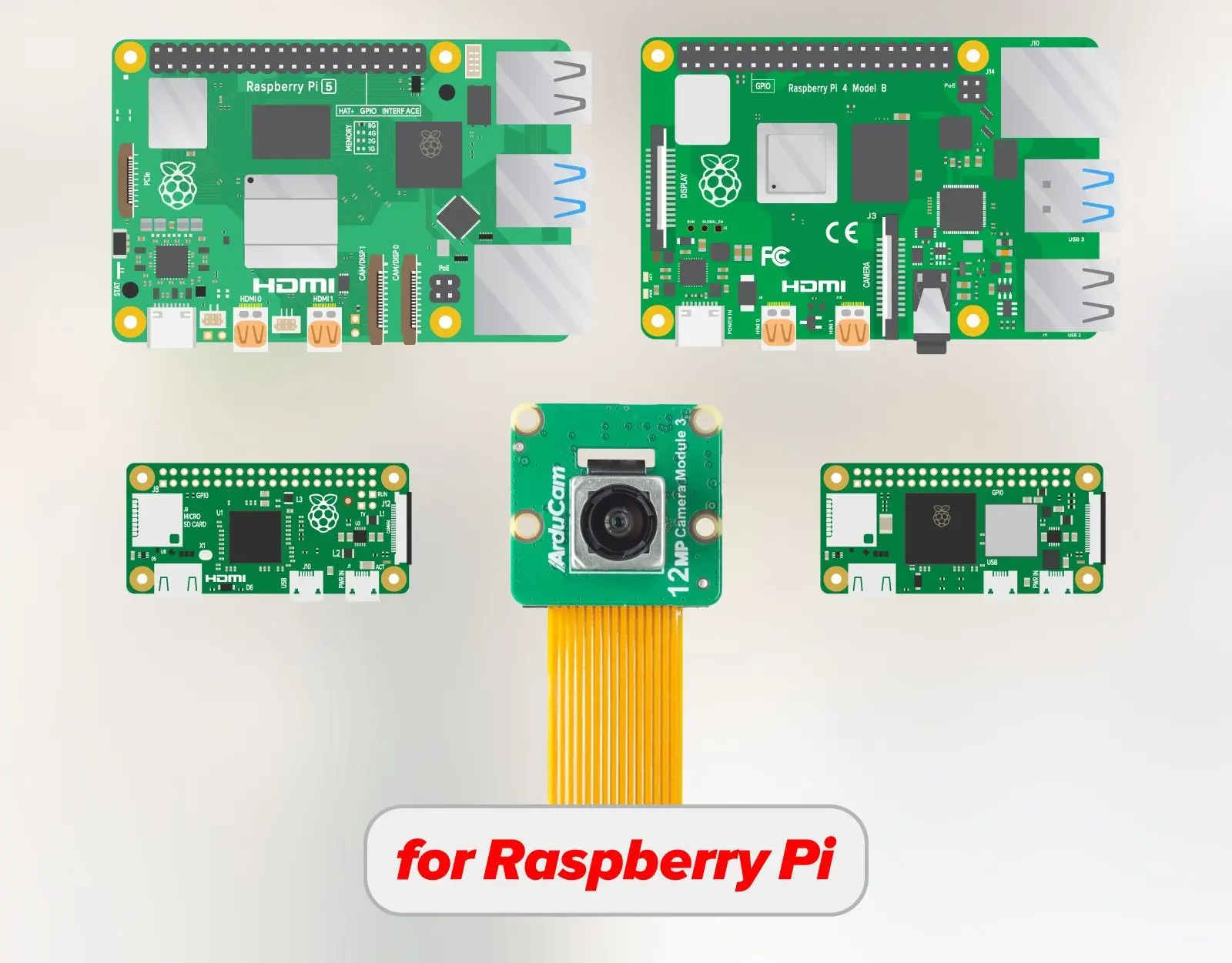

Compatibilidade
- Raspberry Pi 5
- Raspberry Pi 4B
- Raspberry Pi 3B+
- Raspberry Pi 3
- Raspberry Pi 2
- Raspberry Pi Compute Module 3
- Raspberry Pi Compute Module 4
- Raspberry Pi Compute Module 5
- Raspberry Pi Zero W
- Raspberry Pi Zero 2 W
- Sistema operativo: Raspberry Pi OS
- Software: libcamera
Alimentação e funcionamento
- Tensão de funcionamento: 3,3 V
- Consumo máximo: 1,16 W
- Temperatura de funcionamento: 0 °C a 50 °C
Dimensões

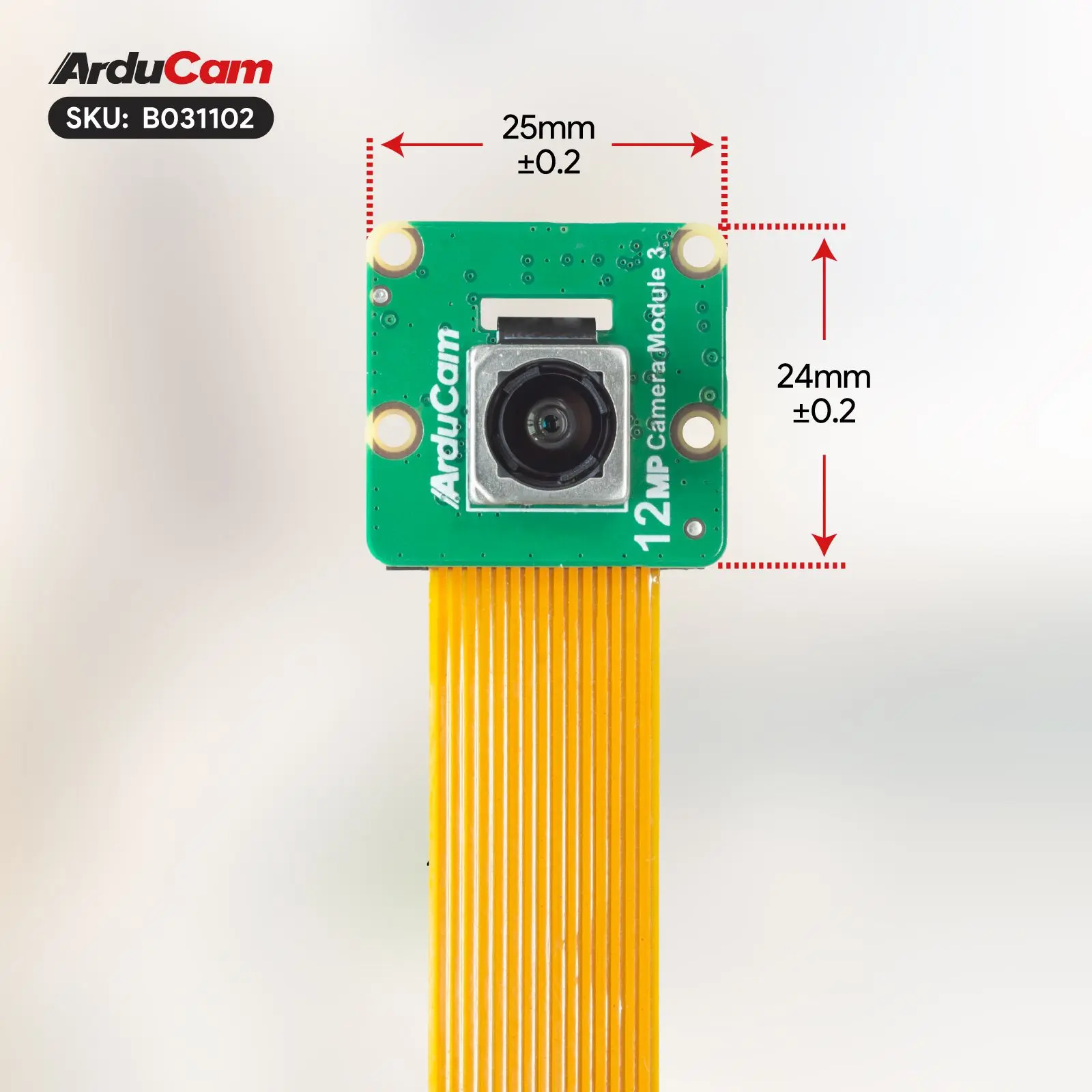

- Placa da câmara: 25 × 24 × 11,5 mm
Incluído na embalagem
- 1x Módulo de câmara Arducam IMX708 com autofocus
- 1x Cabo FPC 15 cm, 22-22 pinos
- 1x Cabo FPC 15 cm, 15-22 pinos
- 1x Guia rápido
