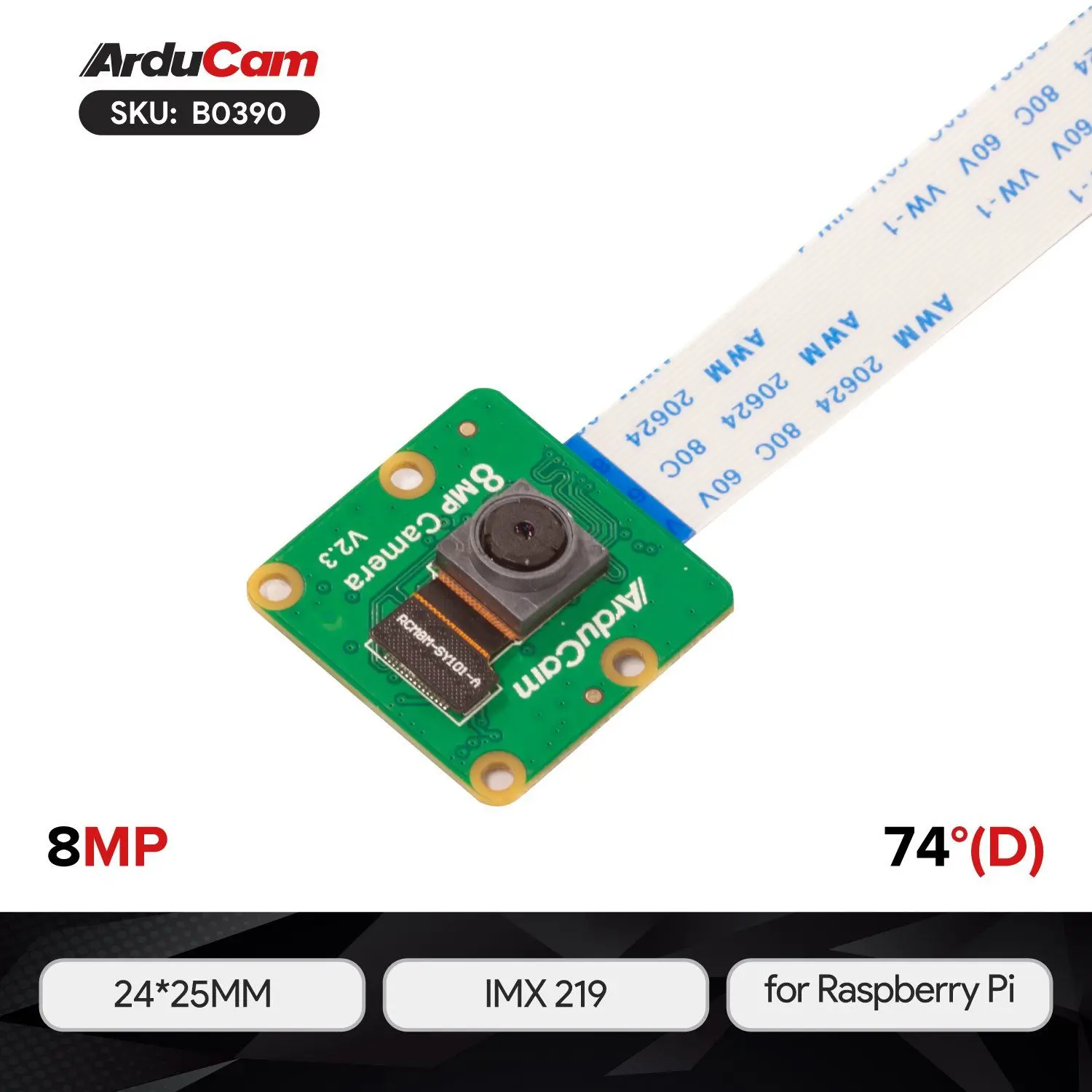

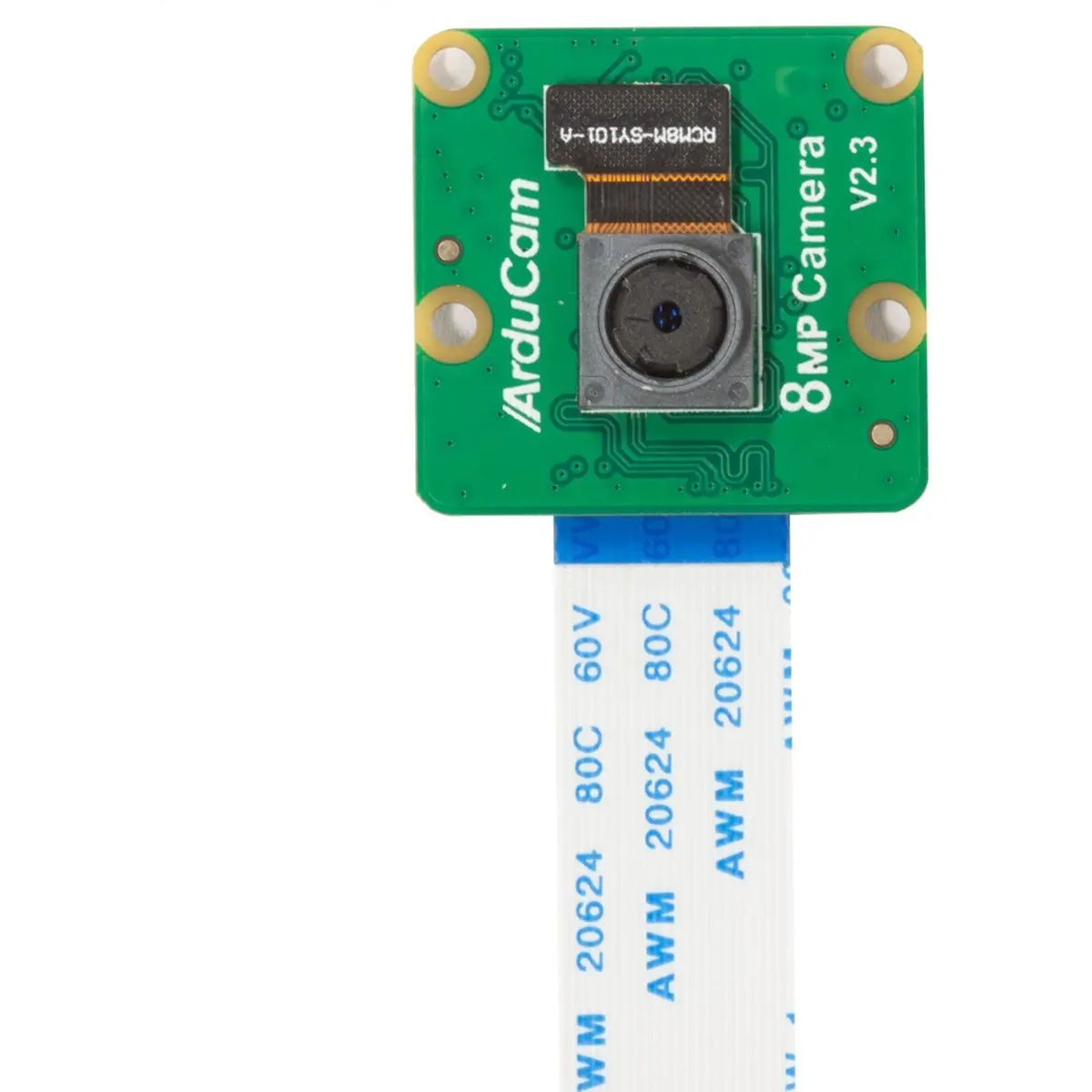

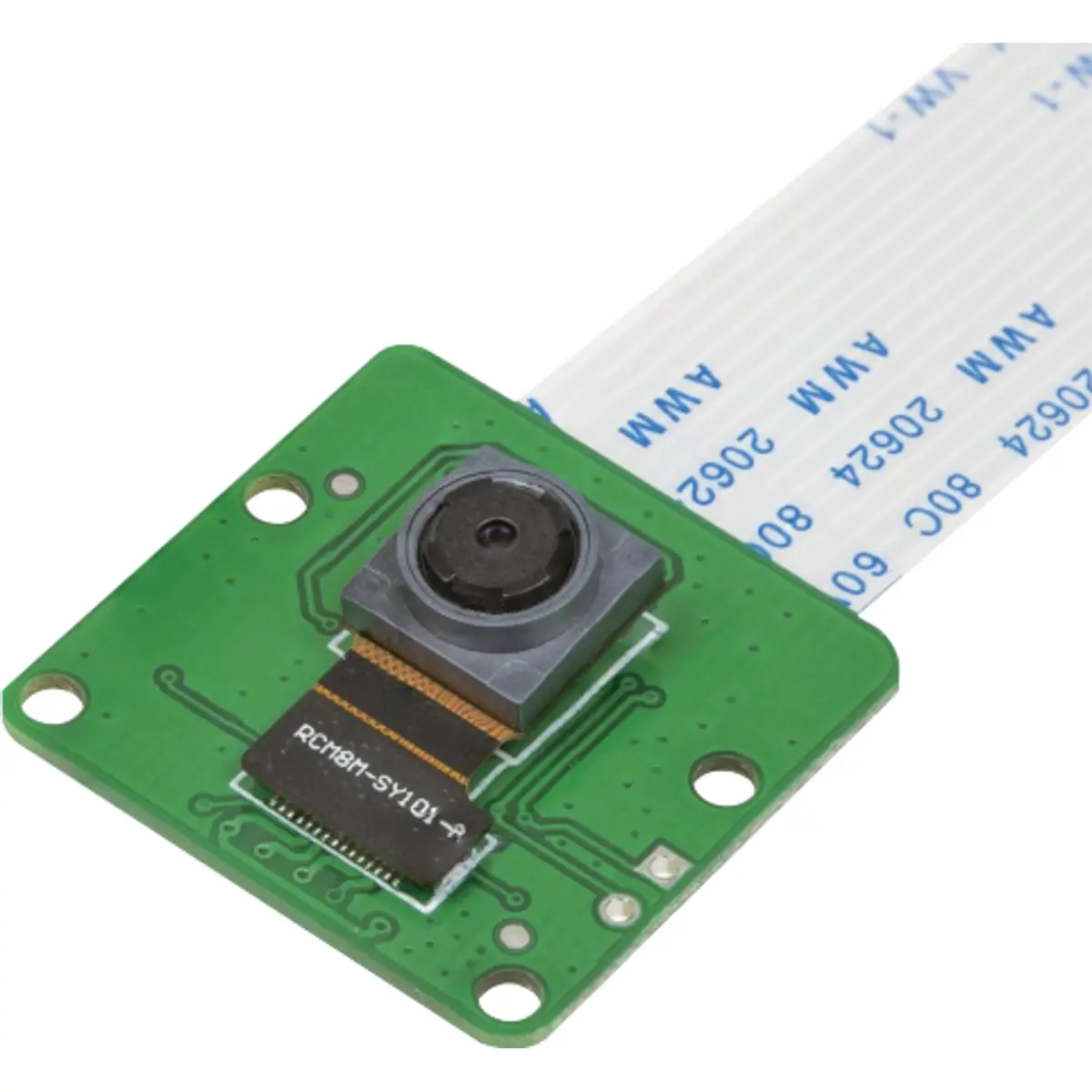

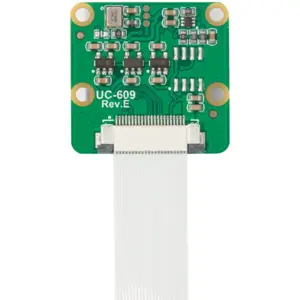

Módulo de câmara de 8 MP baseado no sensor Sony IMX219, desenvolvido para utilização com Raspberry Pi. Utiliza uma interface MIPI CSI-2 e disponibiliza uma resolução máxima de 3280 × 2464 píxeis, sendo adequada para captura de imagens, vídeo, monitorização, projetos de visão computacional e aplicações de desenvolvimento. A câmara integra uma lente de focagem fixa com abertura F2.0 e campo de visão de 62,2° na horizontal e 48,8° na vertical. O filtro IR-Cut integrado permite a captação de luz visível, bloqueando a radiação infravermelha. A interface MIPI CSI-2 suporta configuração de 2 ou 4 linhas de dados, permitindo adaptar a ligação às diferentes plataformas Raspberry Pi compatíveis. A instalação é efetuada através de um cabo FPC/FFC ligado ao conector CSI da placa.
PRINCIPAIS CARACTERÍSTICAS
✅ Sensor Sony IMX219 de 8 MP
✅ Resolução máxima de 3280 × 2464 píxeis
✅ Vídeo até 1080p a 47 fps
✅ Interface MIPI CSI-2 de 2 ou 4 linhas
✅ Lente de 3,04 mm com focagem fixa
✅ Campo de visão de 62,2° horizontal e 48,8° vertical
✅ Filtro IR-Cut integrado para captação de luz visível

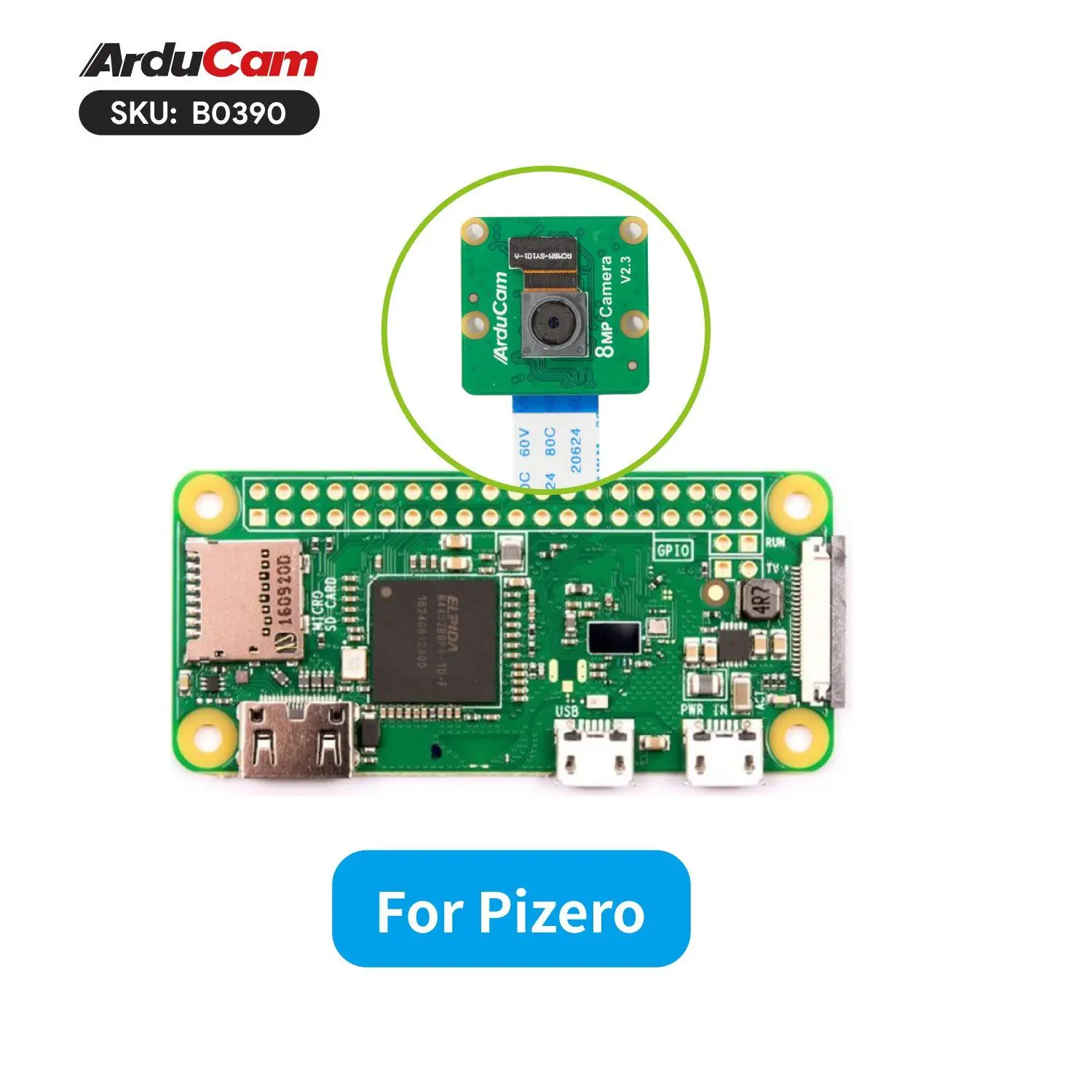

✅ Compatível com Raspberry Pi 3, 4, 5 e Raspberry Pi Zero
✅ Compatível com Raspberry Pi Compute Module 3, 3+, 4 e 5 através de placa carrier adequada
✅ Formato compacto de 25 × 24 mm
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
- Marca: Arducam
- Modelo: IMX219 Visible Light Fixed Focus Camera Module
- Referência: B0390
◾ Sensor

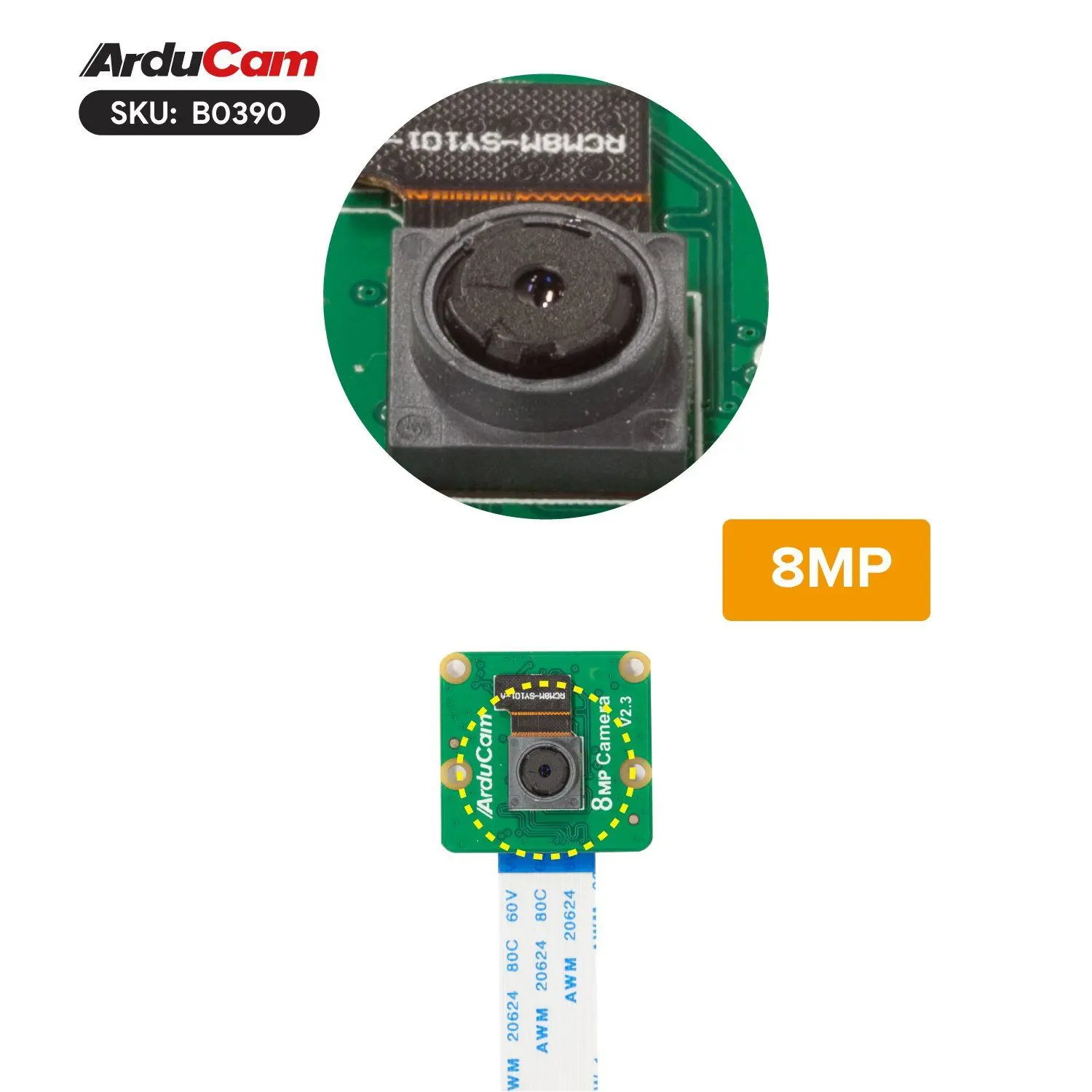

- Modelo: Sony IMX219
- Tipo: CMOS
- Resolução: 8 MP
- Resolução máxima: 3280 × 2464 píxeis
- Dimensão da área do sensor: 3,68 × 2,76 mm
- Diagonal da área do sensor: 4,6 mm
- Dimensão do píxel: 1,12 × 1,12 μm
- Formato ótico: 1/4"
- Obturador: rolling shutter
◾ Modos de vídeo
- 1080p: 47 fps
- 1640 × 1232: 41 fps
- 640 × 480: 206 fps
◾ Objetiva
- Tipo: focagem fixa
- Distância focal: 3,04 mm
- Abertura: F2.0

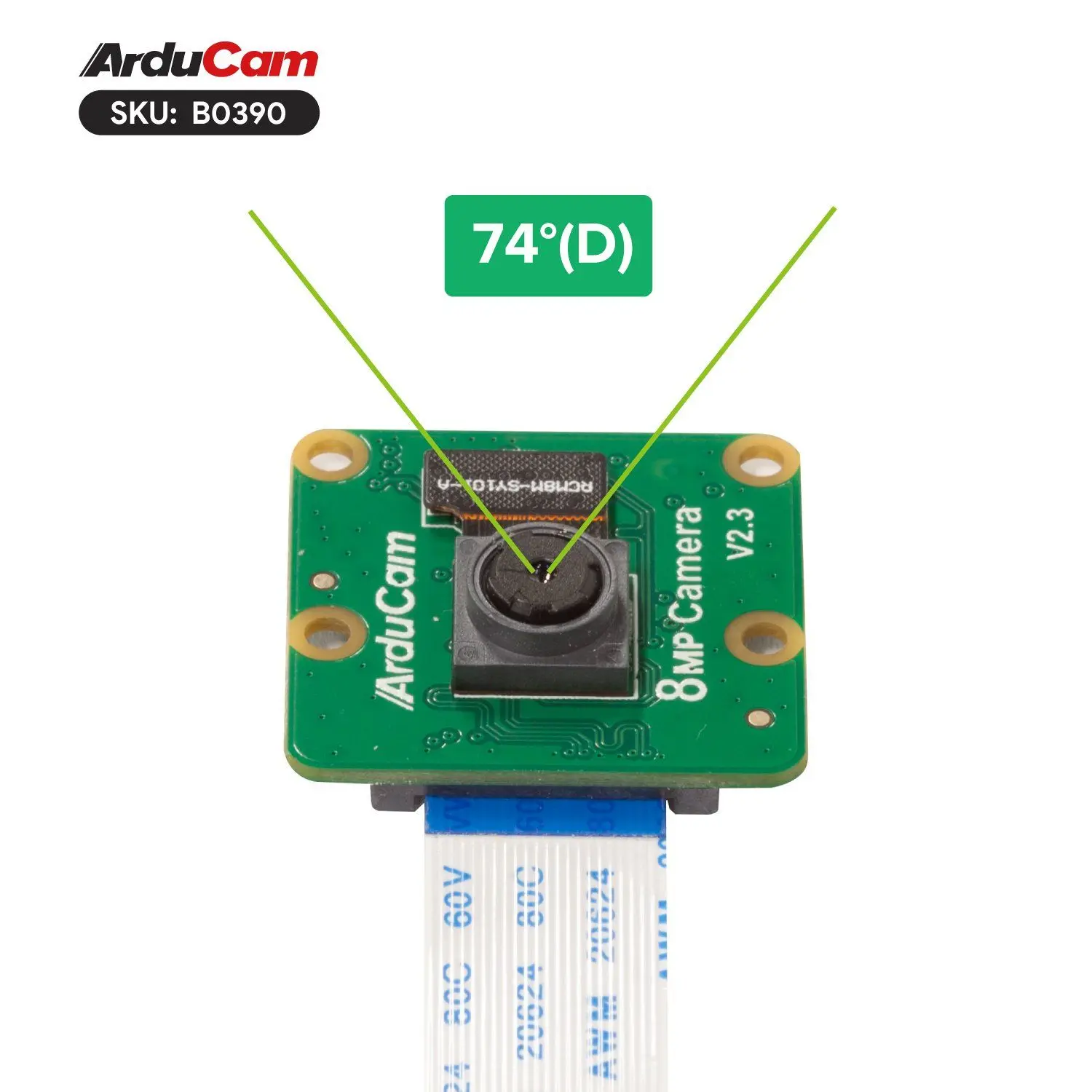

- Campo de visão horizontal: 62,2°
- Campo de visão vertical: 48,8°
- Distância de focagem: 200 mm até infinito
- Tipo de lente: standard
◾ Filtro
- Tipo: IR-Cut integrado
- Captação: luz visível
◾ Interface
- Tipo: MIPI CSI-2
- Linhas de dados: 2 por defeito
- Configuração: 2 ou 4 linhas

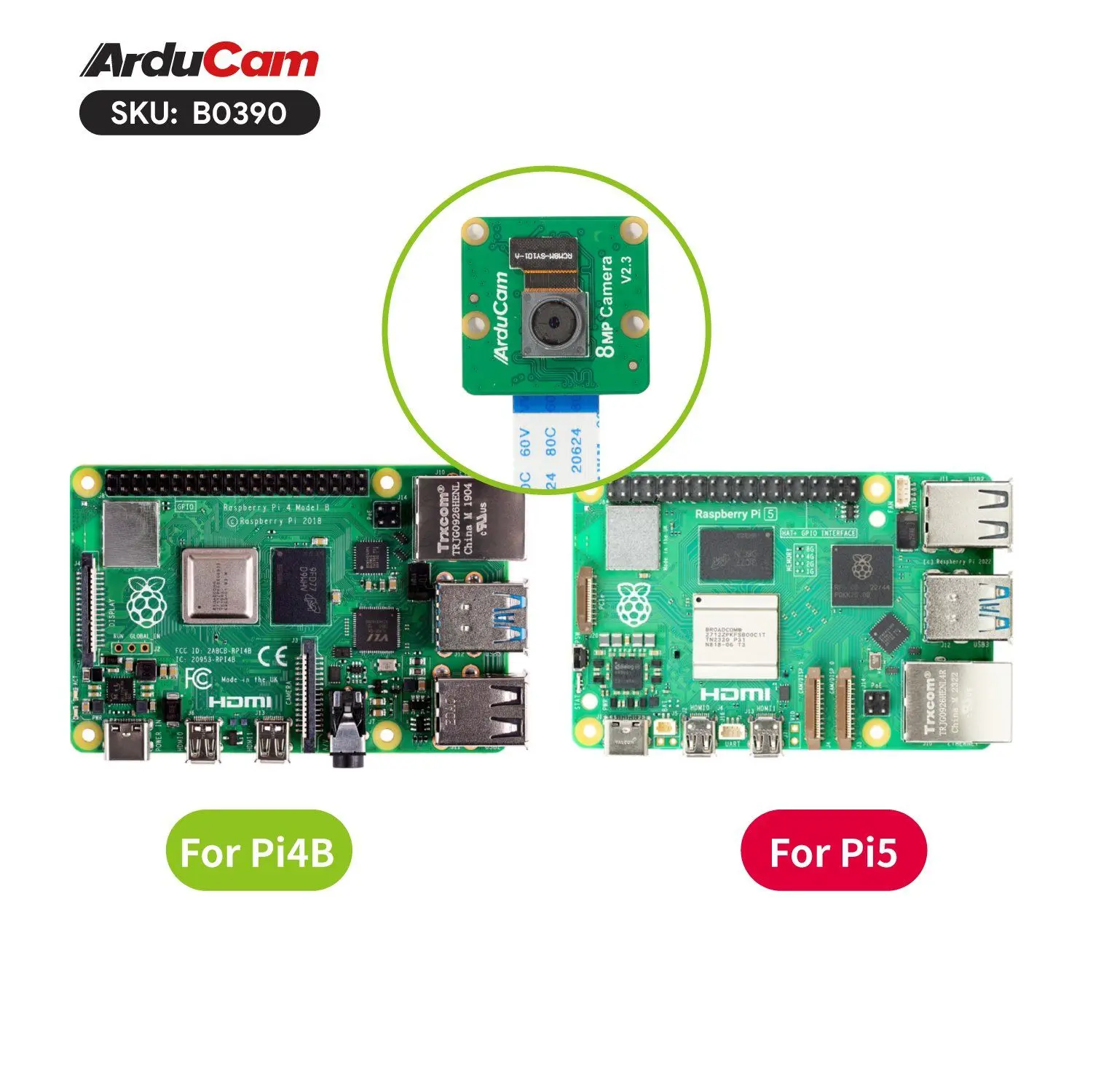

◾ Compatibilidade
- Raspberry Pi 3
- Raspberry Pi 4
- Raspberry Pi 5
- Raspberry Pi Zero
- Raspberry Pi Zero 2 W
- Raspberry Pi 3A+
- Raspberry Pi 3B+
- Raspberry Pi Compute Module 3 / 3+ / 4 / 5 (requer placa carrier)
◾ Dimensões

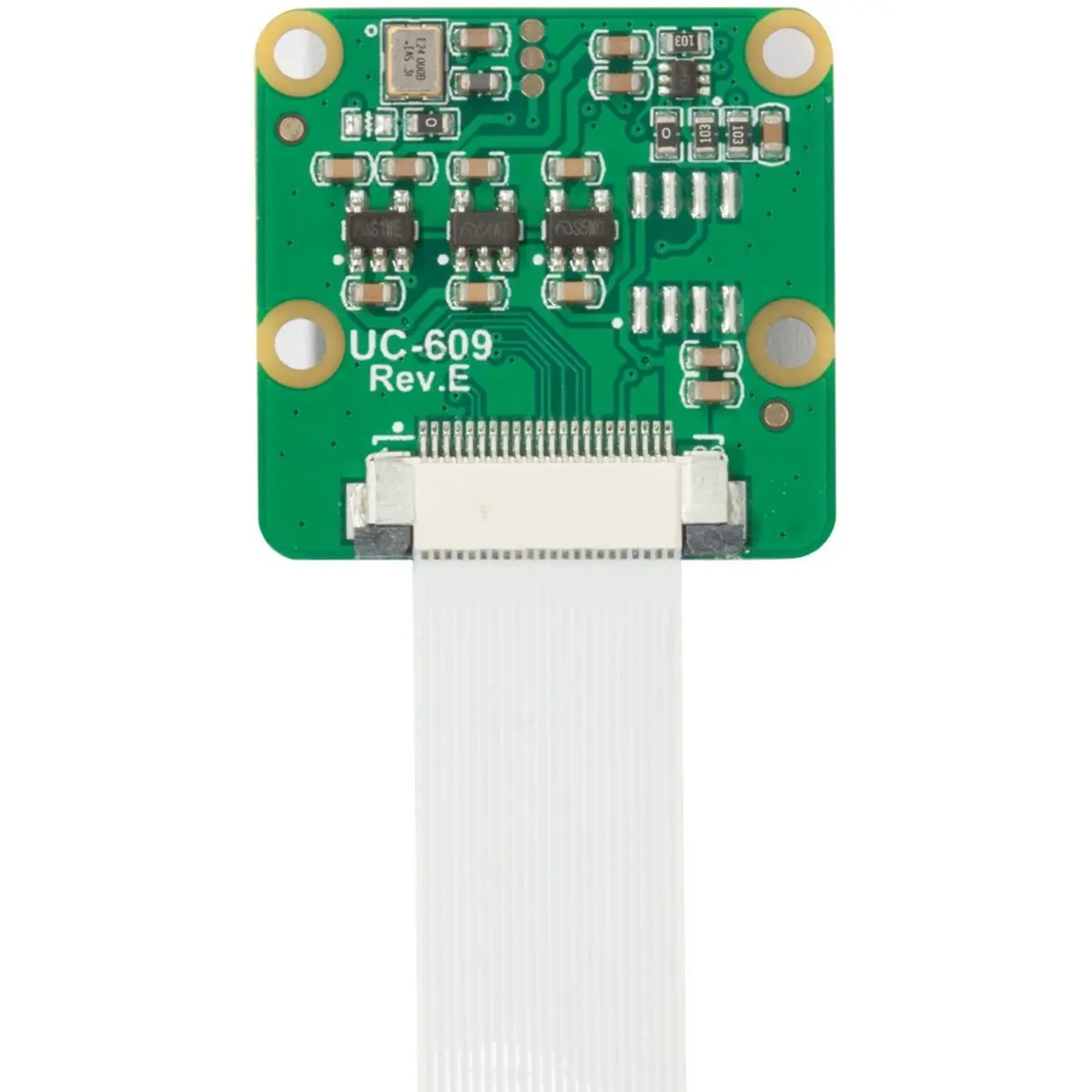

- Placa: 25 × 24 mm
◾ Alimentação
- Corrente de pico: 300 mA

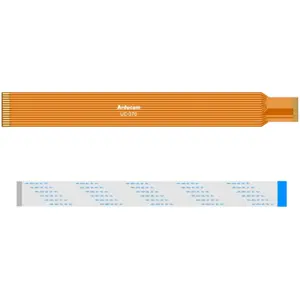

◾ Incluído na embalagem
- 1x Módulo de câmara Arducam IMX219

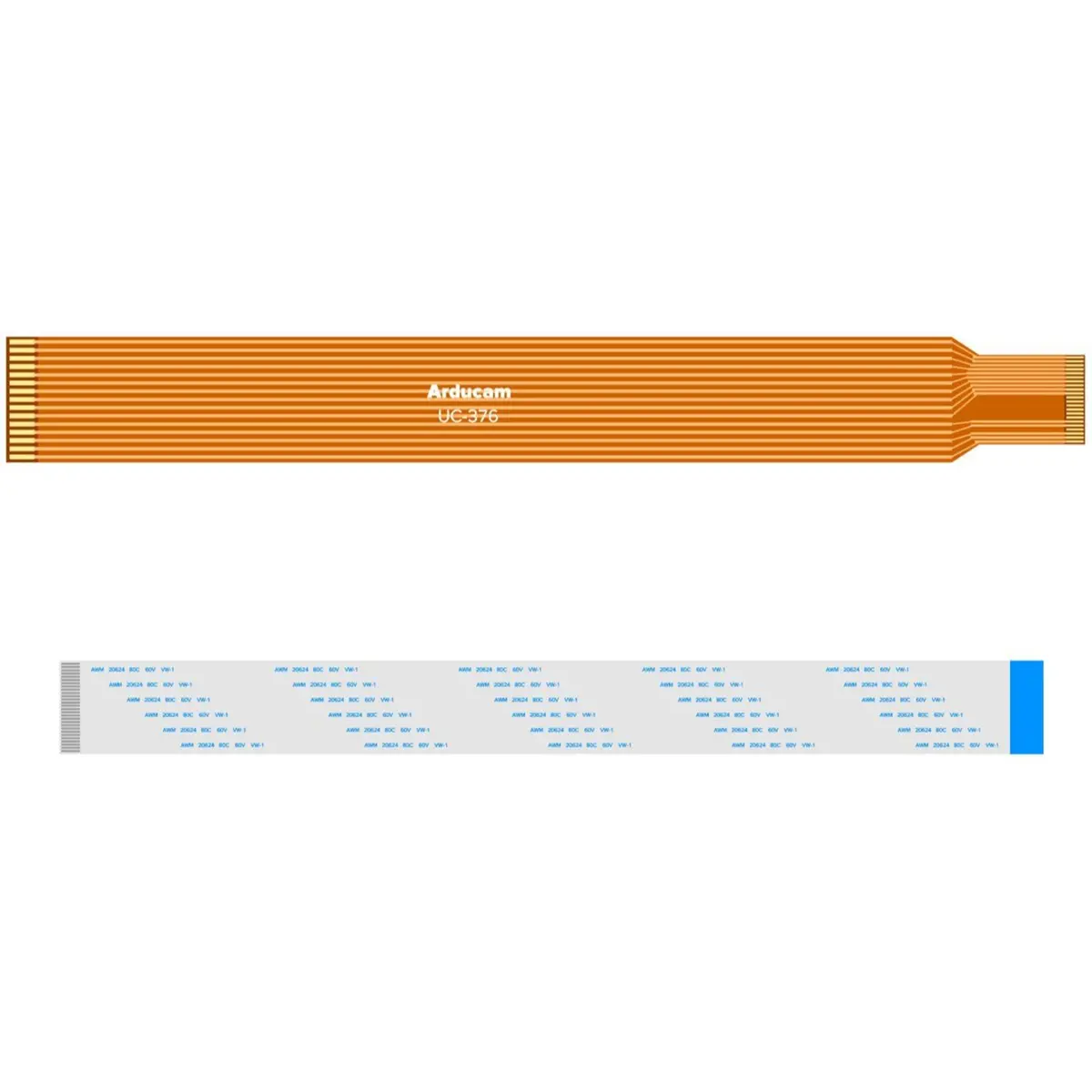

- 1x Cabo FFC 22-22 pinos, 15 cm
- 1x Cabo FPC 15-22 pinos, 15 cm
▶ Informação adicional (site Arducam)
