Módulo interruptor para automação WiFi 110/240VAC 12VDC 24-48VDC - 16A - Shelly 1 Gen3

Módulo interruptor com relé controlado por WiFi, 1 canal, 16A AC (máx. 240VAC) ou 10A DC (máx. 30VDC).

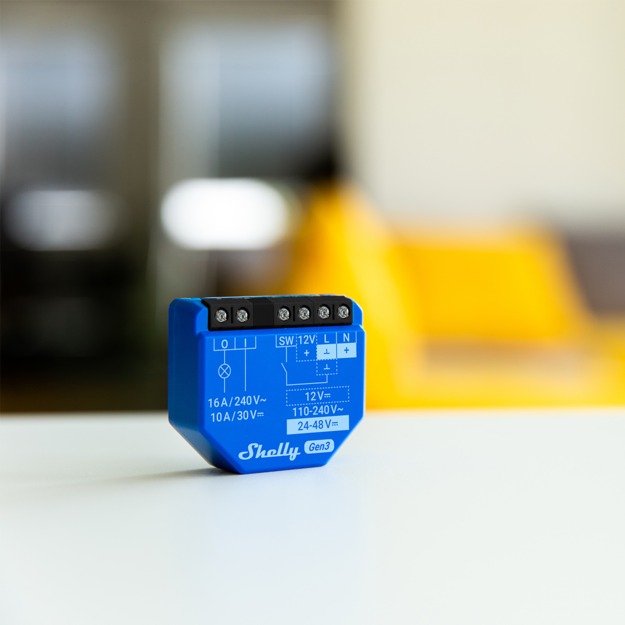

O Shelly 1 Gen3 é um interrutor inteligente de formato pequeno com contactos secos (livres de potencial), que permite o controlo remoto de aparelhos elétricos através de um telemóvel, tablet, PC ou sistema de domótica.

Permite controlar, a partir de qualquer lugar, uma ampla gama de eletrodomésticos e equipamentos de escritório (luzes, tomadas, sistemas de segurança, radiadores de aquecimento, ar condicionado, etc.), bem como portões de garagem, sistema de irrigação, etc.

O Shelly 1 Gen3 pode ser acedido, controlado e monitorizado remotamente a partir de qualquer local onde o utilizador tenha ligação à Internet, desde que o dispositivo esteja ligado a um router Wi-Fi e à Internet.

Combine-o com outros dispositivos inteligentes da sua Smarthome! Configure o Shelly 1 Gen3 para ativar cenas personalizadas com base na hora, luz solar, abertura de portas, etc. Ou automatize a porta da sua garagem e controle-a através do telemóvel! Ele pode funcionar a 12VDC ou 24-48VDC e possui um contacto seco, o que o torna perfeito para essa finalidade.

Para além de poder ser operado através de serviços de domótica na nuvem, também pode funcionar de forma autónoma numa rede Wi-Fi local. Ele possui uma interface Web incorporada que pode ser utilizada para monitorizar e controlar o dispositivo, bem como para ajustar as suas definições.

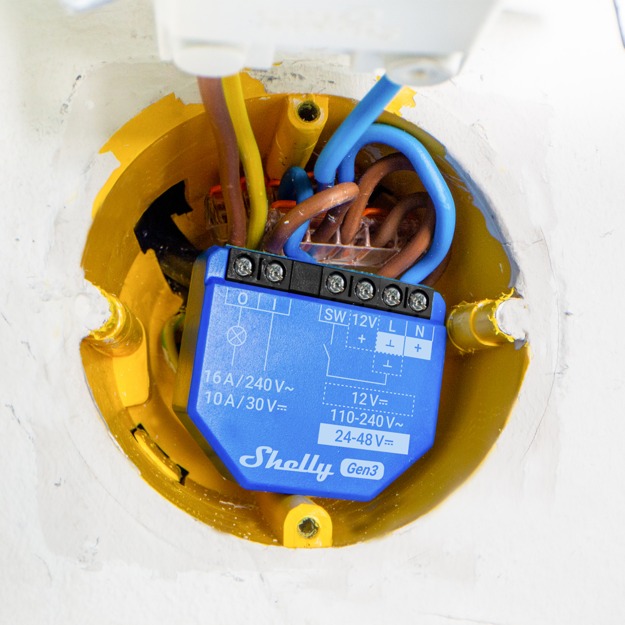

Pode ser instalado em caixas de parede elétricas normais, atrás de tomadas de corrente e interruptores de luz ou noutros locais com espaço limitado.

Em comparação com o seu antecessor, esta nova versão (Gen3) tem um processador melhorado, maior capacidade de memória e terminais mais resistentes. Para além disso, também suporta o protocolo KNX, um open standard (padrão aberto) para automação de edifícios que permite a comunicação entre dispositivos inteligentes, como iluminação e climatização, de diferentes fabricantes.

ESPECIFICAÇÕES:
◾ ELÉTRICAS
    - Alimentação:
        · 110-240V AC
        · 12C DV
        · 24-48V DC
    - Consumo de energia: < 1.2 W
    - Características do contacto:
        · Contato seco: sim
        · Tensão máxima de comutação AC: 240 V~
        · Tensão máxima de comutação DC: 30 V⎓
        · Corrente máxima de comutação AC: 16 A (@ 240V~)
        · Corrente máxima de comutação DC: 10 A (@ 30V⎓)
    - Sensores, Medidores:
        · Sensor de temperatura interno: Sim
◾ CONECTIVIDADE WIRELESS
    - Wi-Fi
        · Protocolo: 802.11 b/g/n
        · Banda RF: 2401 - 2483 МHz
        · Potência máxima de RF: < 20 dBm
        · Alcance: Até 30m em interiores e 50m em exteriores (Depende das condições locais)
        · Extensor de alcance: Sim
    - Bluetooth
        · Protocolo: 4.2 com BLE
        · Gateway: Sim
        · Banda RF: 2400 - 2483.5 MHz
        · Potência máxima de RF: < 4 dBm
        · Alcance: Até 10m em interiores e 30m em exteriores (Depende das condições locais)
◾ MICROCONTROLADOR
    - CPU: ESP-Shelly-C38F
    - Flash: 8MB
◾ CAPACIDADES DO FIRMWARE
    - Agendamentos: 20
    - Webhooks (ações URL): 20 com 5 URLs por hook
    - Scripting: Sim
    - MQTT: Sim
◾ AMBIENTAIS
    - Temperatura de trabalho: -20 °C a 40 °C
    - Humidade: 30 % a 70 % RH
    - Altitude máxima: 2000 m
◾ FÍSICAS
    - Montagem: dentro de caixa de aparelhagem
    - Secção transversal do condutor: 0.2 a 2.5 mm² / 24 a 14 AWG
    - Torque máximo dos terminais de parafuso: 0.4 Nm
    - Material da caixa: Plástico
    - Cor da caixa: Azul
    - Cor do terminal: Preto
    - Peso: 26 g
    - Tamanho (AxLxP): 37x42x16

Informação adicional:
    ▶ Site oficial da Shelly (EN)
    ▶ Shelly Knowledge Base
    ▶ Manual de instruções (PDF)

Esquemas de ligações:

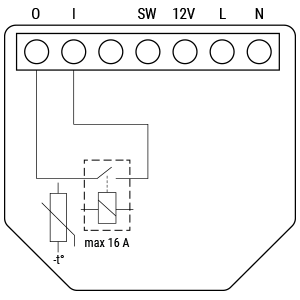

Esquema interno simplificado:
