Características:
- Controlo até 5 condutores LED
- Pode ser ligado facilmente ao controlo de entrada 0..10V dos condutores LED
- Pode ser utilizado para regular a intensidade de todos os tipos de luzes LED de 0..10V
- Alcance: até 30 metros em espaço aberto
- Frequência: 433MHz unidirecional
Compatibilidade:
* Este receptor funciona com todos os transmissores Trust SmartHome
Funcionalidade:
* Controlar um ou vários transformadores LED (cinzo no máximo) com um regulador de intensidade incorporado que funciona entre 0 e 10V.
Nota:
* Se houver um corte de energia, o código do transmissor Trust Smarthome é guardado na memória do receptor. Assim que a alimentação for devidamente reposta, o receptor desliga-se automaticamente. Utilize o transmissor Trust SmartHome para voltar a ligar a luz ou o equipamento elétrico.
* Com este receptor pode controlar até cinco transformadores LED com um regulador de intensidade incorporado que funciona entre 0 e 10V.
Sinal de rádio sem fios:
* O sinal de rádio de 433.92MHz atravessa paredes, janelas e portas.
* Alcance de aproximadamente 30m no interior e de 70m no exterior (em condições ideais).
* O alcance varia consoante as condições locais, tal como a presença de metais.
* Poderá haver restrições à utilização deste equipamento fora da UE. Se aplicável, verifique se o equipamento se encontra em conformidade com as directivas locais.
Instalação:
* As cores dos fios podem variar consoante o país. Contacte um eletricista se tiver dúvidas sobre a ligação dos fios. Contacte um eletricista se tiver dúvidas em relação às cores dos fios.
Interferências:
* Todos os equipamentos sem fios podem estar sujeitos a interferências, o que pode afectar o desempenho dos mesmos.
* A distância mínima entre 2 receptores deve ser, no mínimo, 50cm.
Reparação:
* Não tente reparar este equipamento por si próprio. Não contém peças que possam ser reparadas pelo utilizador.
Resistência à água:
* Este equipamento não é à prova de água.
* Mantenha-o seco. A humidade irá provocar corrosão do sistema eletrónico interior.
Limpeza:
* Limpe o equipamento com um pano macio e seco. Não utilize químicos fortes, solventes de limpeza ou detergentes.
1. Desligar a alimentação eléctrica (no contador de electricidade)

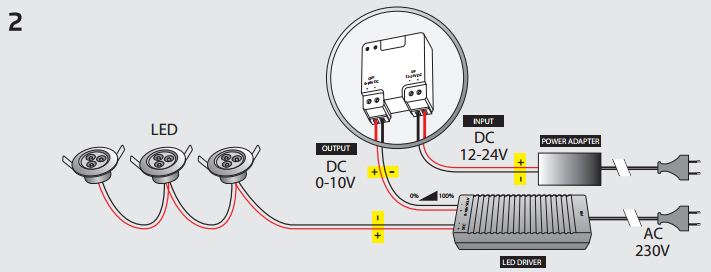

2. Ligação dos cabos positivo e negativo
Ligue os cabos positivo e negativo às saídas correspondentes do controlador. Na maioria dos casos, os cabos positivos são vermelhos e os cabos negativos são pretos. A ligação dos cabos de forma distinta da indicada irá causar falhas e perda de garantia.
3. Ligar a alimentação (contador eléctrico)
Volte a ligar a alimentação antes de continuar a instalação. Evite tocar nos fios expostos. se existir tensão, a luz indicadora LED do receptor acende continuamente.

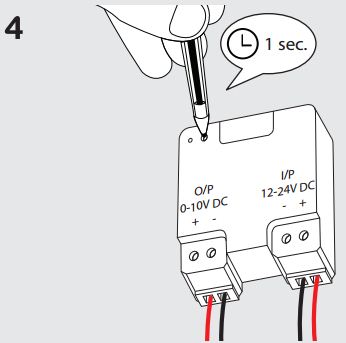

4. Activar o modo de obtenção
Pressione no botão de obtenção do receptor durante 1 segundo. O modo de obtenção fica activo durante 15 segundos e o indicador LD pisca lentamente.

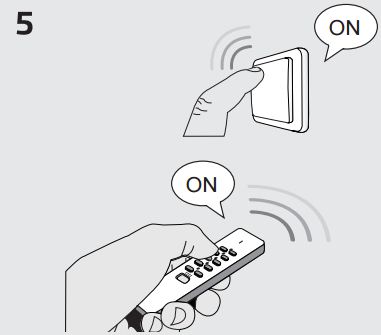

5. Atribuir um código do transmissor Trust SmartHome
Com o modo de obtenção activo, envie um sinal de activação (ON) com qualquer transmissor Trust SmartHome para atribuir o código à memória do receptor.

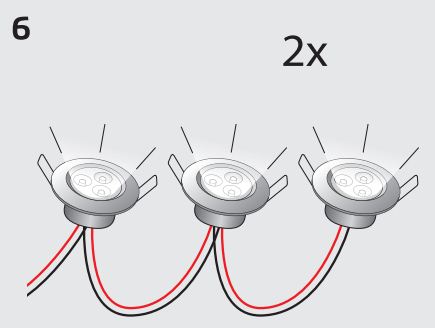

6. Confirmação do código
O receptor liga e desliga 2 vezes para confirmar que recebeu o código. O receptor pode guardar até 6 códigos de transmissores diferentes na sua memória. A memória será preservada quando/se o receptor for transferido para outro local ou em caso de falha de energia.

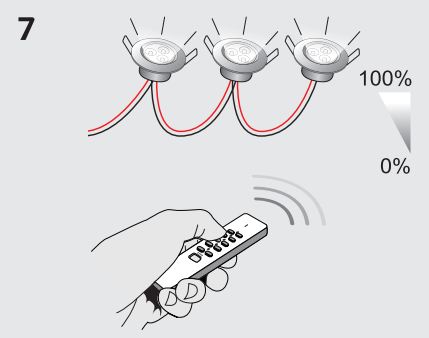

7. Funcionamento manual e regulação de intensidade com um transmissor Trust SmartHome
1) Pressione no botão 'ON' para ligar o receptor.
2) Pressione novamente no botão 'ON' para activar o modo de regulação. A intensidade da luz irá aumentar e diminuir lentamente.
3) Pressione pela terceira vez no botão 'ON' para definir a intensidade da luz pretendida.
4) Pressione no botão 'OFF' para desligar o receptor. Quando ligar novamente o receptor, este volta ao último nível de luz definido.

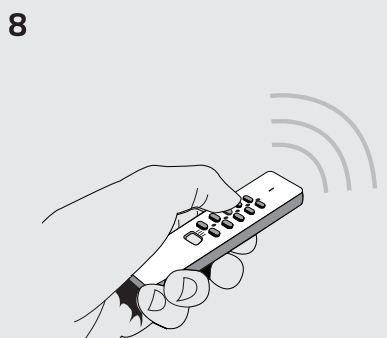

8. Definir a amplitude de regulação de intensidade
Em primeiro lugar, tem de especificar a amplitude de regulação de intensidade correcta, de modo a obter a regulaºão ideal da intensidade da iluminação ligada.

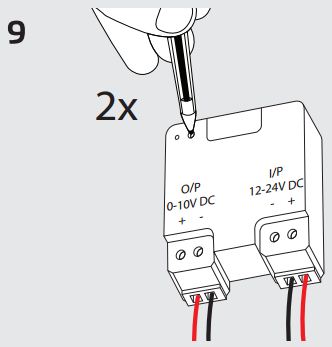

9. Activar o modo do intervalo de regulação de intensidade
Pressione rapidamente 3 vezes seguidas no botão de activação (ON). O indicador LED pisca e a luz é regulada para um determinado valor de regulação de intensidade (predefinição de fábrida ou o último nível de regulação de intensidade definido).

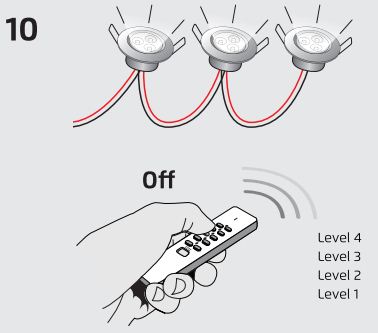

10. Definir o nível de regulação de intensidade
Envie um sinal de desactivação (OFF) com o transmissor. Imediatamente a seguir, as luzes mudam para um nível inferior (1 nível abaixo de luminosidade).

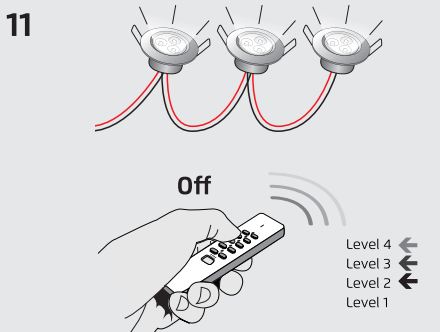

11. Definir nível mais baixo
Sempre que enviar um sinal de desactivação (OFF), a regulação de intensidade desce 1 nível. Existem no total 4 níveis (sendo 4 o nível mais alto e 1 o nível mais baixo). Repita este procedimento lentamente até verificar que as luzes tremem ou se desligam. Se isso acontecer, significa que a regulação de intensidade está 1 nível abaixo do devido.

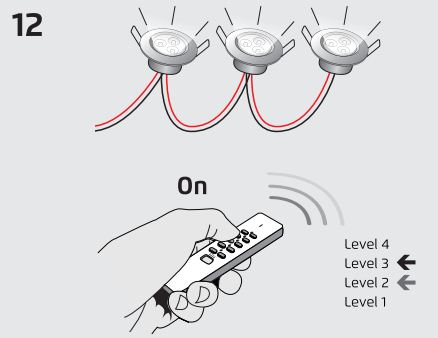

12. Aumentar o nível de escurecimento
Para aumentar a regulação de intensidade 1 nível, pressione no botão 'ON'. Desta forma, irá definir o nível de regulação de intensidade correcto para as lâmpadas ligadas (neste exemplo: nível 3).

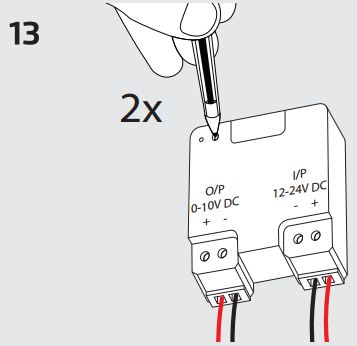

13. Sair do modo de gama de escurecimento
Agora, pressione rapidamente 2 vezes seguidas no botão 'ON' para sair do modo do intervalo de regulação de intensidade. O receptor liga e desliga 2 vezes para confirmação.

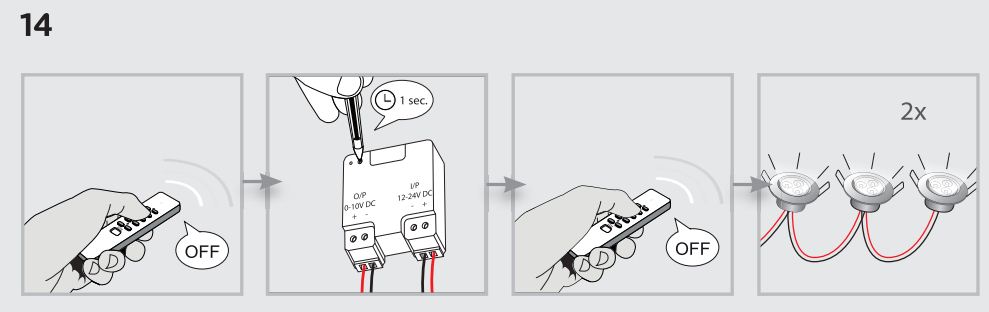

14. Eliminar um código
1) Coloque o receptor na posição 'OFF'.
2) Pressione no botão de obtenção durante 1 segundo. O modo de obtenção fica activo dirante 15 segundos e o indcador LED pisca lentamente.
3) Com o modo de obtençãoa ctivo, envie um sinal de desactivação (OFF) de um transmissor Trust SmartHome para eliminar o respectivo código.
4) O receptor liga e desliga 2 vezes para confirmar a eliminação do código.

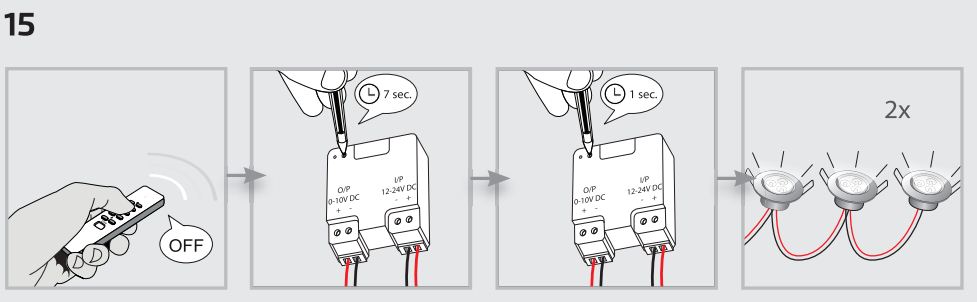

15. Eliminar toda a memória
1) Coloque o receptor na posição 'OFF'.
2) Pressione e segure no botão de obtenção do receptor (aprox. 7 seg.) até o indicador LED comenar a piscar rapidamente. O modo de eliminação irá ficar activo durante 15 segundos.
3) Com o modo de eliminação activo, pressione novamente no botão de obtenção durante 1 segundo.
4) O receptor liga e dsliga 2 vezes de forma a confirmar a eliminação da memória.
|
