Módulo interruptor para automação Z-Wave™ c/ medição de energia 2 canais 10A - Shelly Qubino Wave 2PM

Controle dois circuito ou aparelhos elétricos independentes, a partir de qualquer lugar e/ou automaticamente e monitorize o seu consumo de energia, separadamente e em conjunto.

O Wave 2 PM funciona com tensões de 110-240V AC ou 24V DC, possui dois contactos que suportam correntes de até 10A (mas apenas 16A em conjunto) e é compatível com interruptores e botões de pressão.

Este módulo, da série Shelly Qubino, trabalha com Z-Wave e pode comunicar perfeitamente com outros dispositivos que utilizam esta tecnologia, independentemente da sua marca ou plataforma, mas, para isso, é necessário um hub inteligente centralizado.

O Wave 2 PM foi concebido para ser instalado atrás de qualquer interrutor, transformando-o instantaneamente num aparelho inteligente. Uma vez instalado, inclua-o na sua rede Z-Wave e controle e monitorize o consumo de luzes ou outros dispositivos elétricos, a partir de qualquer lugar, usando o seu smartphone ou tablet. Os dispositivos Shelly Qubino funcionam com mais de 4000 dispositivos e gateways Z-Wave.

Depois de configurado ele consegue estabelecer uma comunicação direta com outros dispositivos Z-Wave e realizar algumas ações personalizadas sem a presença de um hub! Ele também permite criar horários personalizados alinhados com a sua rotina diária ou sincronizar ações com o nascer/pôr do sol para gerir a sua iluminação ou ainda criar cenários personalizados, mas, para isso, é necessário um gateway.

CARACTERÍSTICAS:
● 2 canais (2x 10A, 16A total)
● Efetua medição de energia em cada canal e em conjunto
● Consumo de energia extremamente baixo: 0.3 W
● Tecnologia mais recente: Série Z-Wave 800
● Banda de frequência Z-Wave: 868,4 MHz (países CEPT)
● Configuração automática com SmartStart
● Autenticado para o mais alto nível de segurança (S2)
● Suporta atualizações de firmware OTA (over-the-air)
● Instalação simples na maioria das caixas elétricas e interruptores standard
● Funciona com gateways certificados Z-Wave e mais de 4.000 dispositivos Z-Wave

ESPECIFICAÇÕES
- Alimentação: 110-240V AC / 24V DC
- Consumo de energia: < 0.3 W
- Contactos:
    · Tensão máxima de comutação AC: 240V
    · Corrente máxima de comutação AC: 10A p/ canal; 16A Total; 18A pico
    · Tensão/corrente máxima de comutação DC: 30V / 10 A
    · Contactos secos: Não (estão ligados à fase)
- Medição de potência e energia: Sim
- CPU: Z-Wave™ S800 (System-in-package)
- Comunicação Z-Wave:
    · Frequência: 868.4 MHz
    · Repetidor Z-Wave™: Sim
    · Alcance: Até 40m em espaços interiores (depende das condições locais)
- Proteção contra sobreaquecimento: Sim
- Proteção contra sobrecarga: Sim
- Secção transversal do condutor: 0.5 a 1.5 mm² (20 a 16 AWG)
- Material do invólucro: Plástico
- Temperatura ambiente: -20°C a 40°C
- Humidade: 30% a 70% HR
- Cor: preto
- Peso: 29 g
- Tamanho (A x L x P): 37x42x16 ±0,5 mm

IMPORTANTE:
◾ Para configurar este dispositivo e utilizar todas as suas funcionalidades, é necessário um Gateway ou Smart Hub com conectividade Z-wave (não incluído).
◾ Este módulo é análogo ao Shelly Plus 2PM mas não possui a função de controle de estores elétricos.
◾ Este dispositivo não funciona com a aplicação Shelly App. Para o configurar/controlar, terá de utilizar a aplicação especifica para o Gateway que pretende utilizar.

Informação adicional:
    ▶ Site português da Shelly
    ▶ Shelly Knowledge Base
    ▶ Manual de instruções (PDF)

Esquemas de ligações:

110-240V AC:


24V DC:

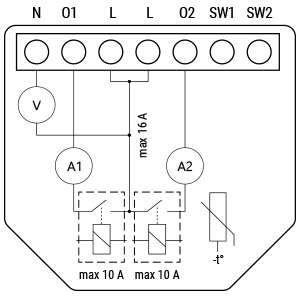

Esquema interno simplificado:

Tabela de integrações do Wave 2PM com plataformas de automação doméstica:

Nota: tabela atualizada em agosto de 2023
