Sensor de radar de ondas milimétricas 24GHz para XIAO - com deteção de presença humana estática e cálculo de distância - Seeed 101010001

Placa de extensão para a plataforma de desenvolvimento XIAO, concebida para detetar a presença humana, usando a tecnologia RADAR de onda contínua modulada em frequência (FMCW de 24GHz).

Permite detetar se há pessoas numa sala, se estão a mover-se ou paradas e até mesmo calcular a distância delas ao módulo, apresentando os resultados da deteção em tempo real.

Para além de ser sensível a corpos humanos em movimento, também pode detetar corpos humanos estáticos, sentados ou deitados, através dos micro-movimentos, que não são detetados pelas soluções tradicionais.

A distância de deteção mais longa pode alcançar 5 metros e a resolução de distância é de 0.75m.

É fornecido com uma ferramenta de configuração visual, que pode configurar facilmente o intervalo da distância de deteção, sensibilidade de deteção em diferentes intervalos, tempo de atraso sem presença humana, etc., para se adaptar a diferentes necessidades de aplicação específica.

Suporta saída UART, plug and play, e pode ser aplicado de forma flexível a diferentes cenários inteligentes e produtos.

CARACTERÍSTICAS:
◾ Plug and play, montagem fácil.
◾ Suportado na plataforma Arduino.
◾ Utilizável no Home Assistant e ESPHome.
◾ A maior distância de deteção é de até 5 metros.
◾ Ângulo de deteção amplo, cobertura de até ±60 graus.
◾ Identificação precisa dentro do intervalo, suporta a divisão do alcance de deteção e bloqueia a interferência fora do intervalo.
◾ Ajuste inteligente de parâmetros em vários níveis, pode ser realizado através de Bluetooth ou porta série.
◾ Ferramentas de depuração e configuração visual.
◾ Simples e pequeno, com apenas 18 x 22mm.
◾ Suporta vários métodos de instalação como suspensão no teto e na parede.
◾ Banda ISM de 24GHz.

ESPECIFICAÇÕES:
- Aplicação: Sensor de presença humana
- Frequência de Operação: 24GHz~ 24.25GHz
- Modulação: FMCW
- Distância de deteção: 0,75m ~ 6m, ajustável
- Ângulo de deteção: ±60°
- Resolução de Distância: 0,75m
- Largura de Banda de Varredura: 250MHz
- Alimentação:
    ∙ Tensão de Operação: DC 3.3V
    ∙ Corrente da fonte de alimentação recomendada: >200mA
    ∙ Corrente Média de Operação: 79 mA
- Temperatura Ambiente: -40 ~85°C

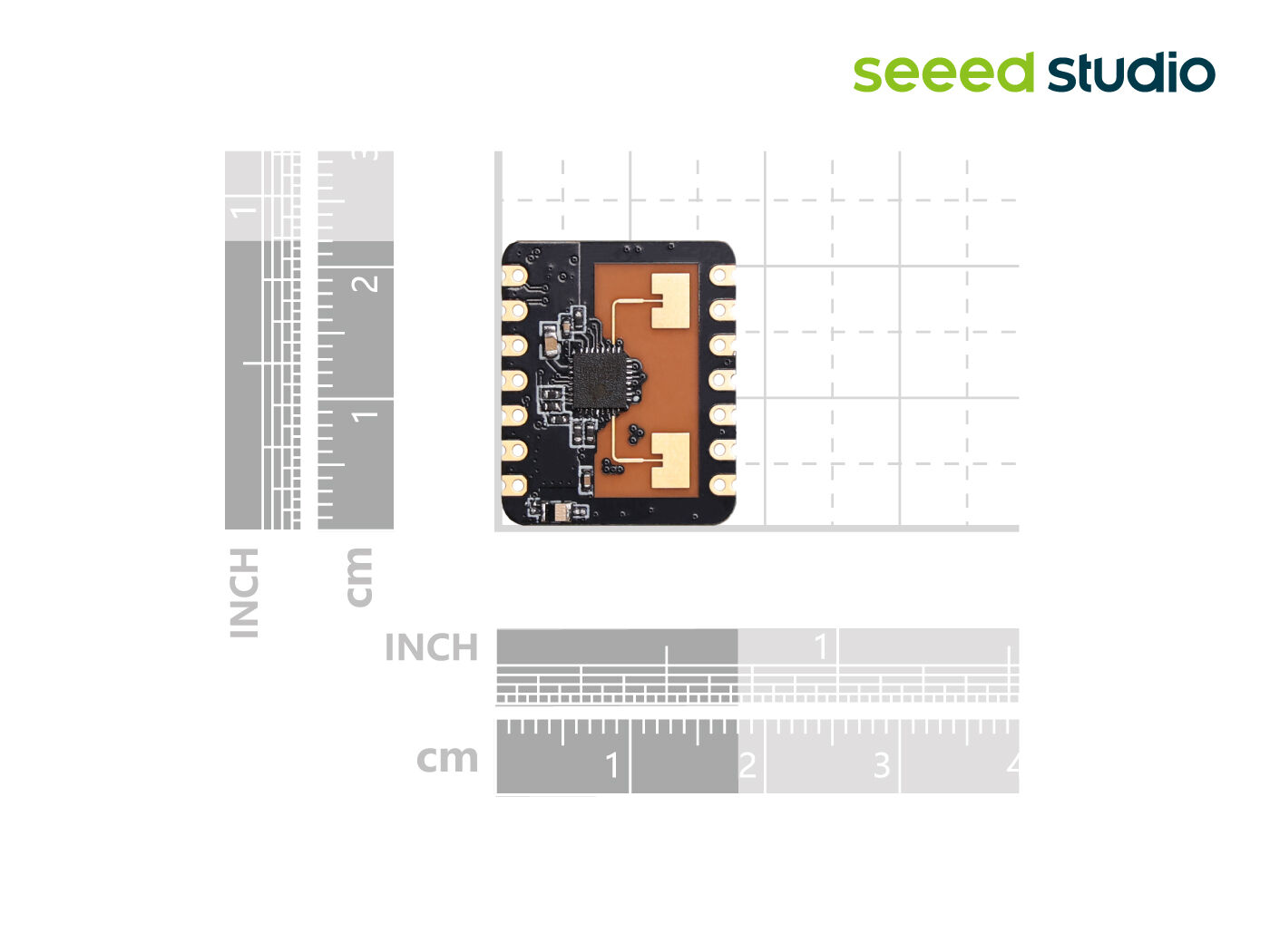

- Dimensões: 18mm x 22 mm

▶ User Manual (PDF)









Exemplo de ligação do sensor a um microcontrolador XIAO:
