Sensor de radar de ondas milimétricas 24GHz para deteção de presença humana estática c/ Bluetooth - 16x22mm - Hi-Link HLK-LD2410C

O HLK-LD2410C é um módulo de deteção de presença humana de alta sensibilidade que usa tecnologia RADAR de onda contínua modulada em frequência (FMCW de 24GHz) para detetar humanos.

Ele permite detetar se há pessoas numa sala, se estão a mover-se ou paradas e até mesmo calcular a distância delas ao módulo, apresentando os resultados da deteção em tempo real. Para além de ser sensível a corpos humanos em movimento, também pode detetar corpos humanos estáticos, em micro-movimento, sentados e deitados, que não podem ser identificados pelas soluções tradicionais.

Tem boa adaptabilidade ambiental e o efeito de deteção não é afetado pelo ambiente circundante, como a temperatura, o brilho, a humidade e as flutuações de luz. A distância máxima de deteção pode atingir 5 metros e a resolução da distância é de 0,75 m.

Existe uma ferramenta de configuração visual, que pode facilmente configurar o alcance da distância de deteção, a sensibilidade de deteção em diferentes intervalos o tempo de atraso não tripulado, etc.

Possui saída GPIO, comunicação Bluetooth e UART. É plug and play e pode ser aplicado de forma flexível a diferentes cenários inteligentes e produtos finais. Com a função Bluetooth, pode utilizar diretamente a APP para depurar os parâmetros do radar sem necessitar de uma ligação à porta de comunicação série.

CARACTERÍSTICAS:
● A distância de deteção é de até 5 metros.
● Possui um grande ângulo de deteção, cobertura até ±60 graus.
● Permite identificação exata dentro do intervalo de deteção, suporta a divisão do intervalo e proteção contra interferências fora do intervalo.
● O ajuste inteligente de parâmetros a vários níveis pode ser efetuado através de Bluetooth ou da porta de série, para satisfazer as necessidades de alterações de cenário.
● Existem ferramentas visuais de depuração e configuração.
● Pequeno e simples, o tamanho mínimo é de apenas 16x22mm.
● Suporta vários métodos de instalação, como suspensão no teto e na parede.
● Banda ISM de 24GHz, pode ser certificada pelos regulamentos de espetro FCC e CE.
● A melhor escolha em termos de custo-benefício.
● Plug and play, montagem fácil.

ESPECIFICAÇÕES:
◾ Tipo de Sensor: de presença humana
◾ Tecnologia: RADAR
◾ Modulação: FMCW
◾ Frequência de funcionamento: 24GHz ~ 24.25GHz
  Em conformidade com a FCC, CE, normas de certificação não-comissionadas
◾ Largura de banda de varredura: 250MHz
  Compatível com FCC, CE, padrões de certificação não-comissionados
◾ Tensão de funcionamento: 5 a 12V DC (recomendado 5VDC)
◾ Corrente média de funcionamento: 79 mA
◾ Corrente recomendada para a fonte de alimentação: >200mA
◾ Interface:
    - GPIO, (nível I/O 3.3V)
    - UART
◾ Distância de deteção: 0.75m ~ 6m, ajustável
◾ Ângulo de deteção: ±60°
◾ Resolução da distância: 0.75m
◾ Temperatura ambiente: -40 ~ 85℃

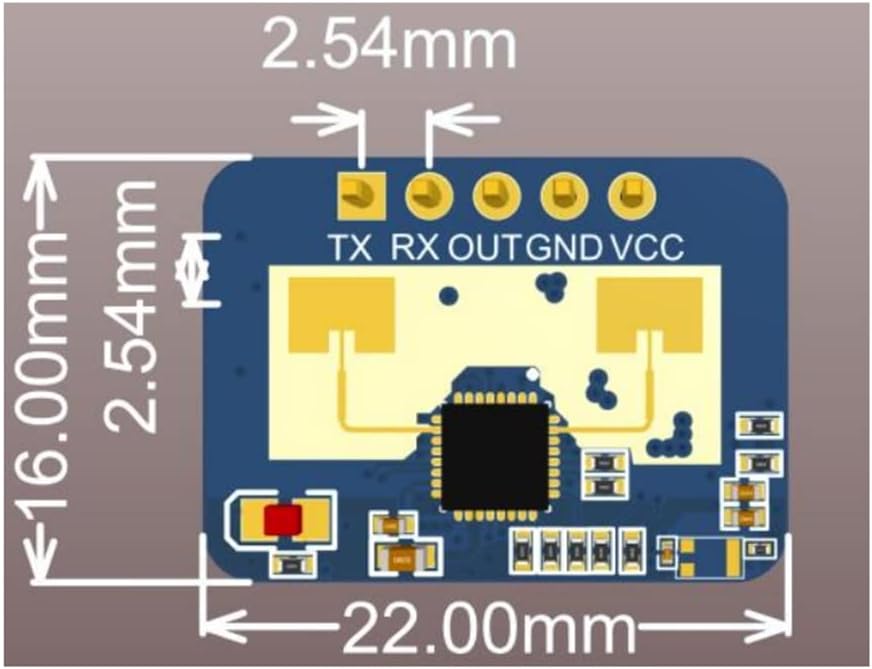

◾ Dimensões: 16 x 22 mm

NOTA: em termos de funcionalidade, este produto é semelhante ao HLK-LD2410B, a única diferença está nas dimensões da placa.
