Sensor de radar de microondas 5.8GHz para detetar movimentos - DFRobot SEN0521

Módulo com sensor de micro-ondas, para Arduino, que transmite uma onda eletromagnética com frequência de 5.8 GHz. Ele pode detectar a diferença entre a onda transmitida e a onda refletida para determinar se algum objeto está a mover-se na área de detecção.

Caracteriza-se por alta confiabilidade, elevada sensibilidade e resistência a interferências. É amplamente utilizado em projetos como iluminação inteligente, proteção de propriedades, monitorização de pessoas, monitorização de tráfego, eletrodomésticos e muitos outros.

Este sensor é muito sensível, com ele, poderá até detectar micro-movimentos, como a respiração de uma pessoa ou movimento dos dedos até 4m de distância, ou movimentos de mãos até 7m de distância, ou ainda distinguir movimentos de pessoas até 11m de distância.

PRECAUÇÕES
● Evite deixar o sensor apontado diretamente para um ar condicionado, cortina, ventilador ou outro dispositivo com partes móveis, pois a oscilação e o movimento desses objetos podem distorcer as medições e detectar erroneamente o movimento.
● Tenha em atenção que, dependendo do local e materiais circundantes, poderão surgir interferências nas medições, devidas a reflexos múltiplos.
● A configuração adequada de parâmetros como distância máxima de detecção, sensibilidade e tempo de atraso poderá reduzir, ou mesmo eliminar, as interferências de alguns objetos da zona de observação.
● Ao instalar vários módulos ao mesmo tempo, lembre-se de manter uma distância mínima de 1.5 m entre eles e colocá-los paralelos entre si.

ESPECIFICAÇÕES:
- Tipo: radar de microondas
- Tensão de funcionamento: de 4.5 a 5.5 V
- Consumo de corrente: 22 mA
- Distância máxima de detecção: 11m
- Ângulo de detecção: 120x120°
- Potência de transmissão equivalente: 3 a 5 dBm
- Modo de modulação: FMCW, CW
- Frequência de trabalho: 5.8 GHz
- Velocidade de transmissão de dados: 115200 bauds
- Temperatura de funcionamento: -40~85℃
- Dimensões do módulo: 20 x 18 mm

▶ Informação adicional (no site da DFRobot)

Exemplos de instalação numa parede:

Área A: detecta micro-movimentos e estados estacionários como ficar parado, dormir, sentar-se quieto, etc.
Área B: detecta pequenos movimentos (virar a cabeça de lado, acenar com as mãos, levantar as mãos, movimento ligeiro do corpo, virar páginas de um livro, inclinar ligeiramente para a esquerda, para a direita, para a frente ou para trás, etc.)
Área C: detecta movimentos desportivos (caminhar, trotar, correr, correr em círculos, saltar alto, etc.)

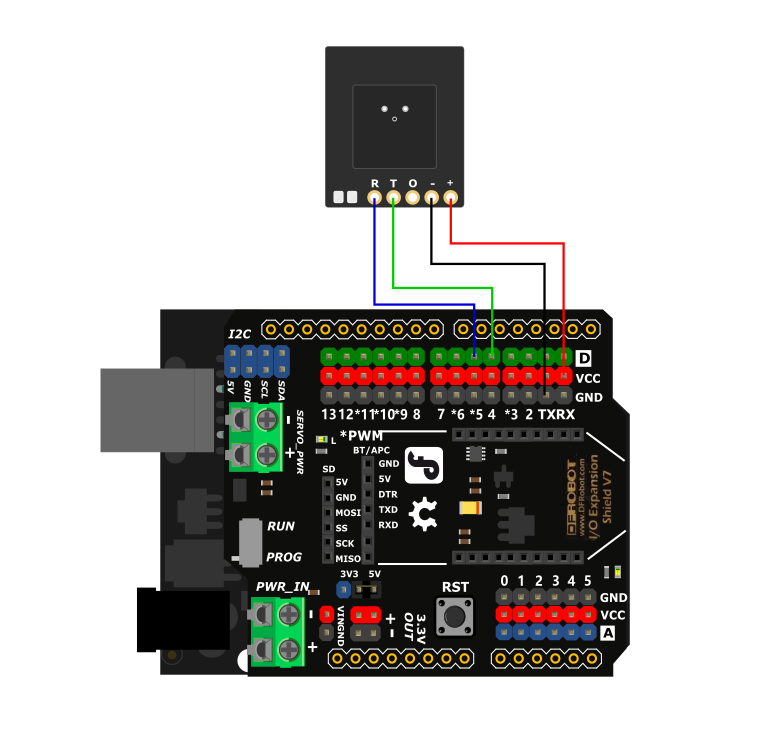

Exemplo de ligação a um shield para Arduino:
