Grampo de fixação rápida para montagem de painéis solares 30-50mm - INDEX KFR-SC

Este componente é essencial para a fixação dos painéis solares. Garante a firmeza dos painéis através da pressão exercida pelo perfil de fixação na parte superior do caixilho e pela ponte metálica na parte inferior, ambos incluídos no kit.
A pressão é ajustada pelo pré-tensionamento do parafuso na porca guia, com um binário máximo recomendado de 14Nm.

Ao ser utilizado para fixar os painéis nas extremidades das fileiras, é necessário complementá-lo com o calibre final de alumínio GM-A (ou GM-N), cujas dimensões devem coincidir com a altura do quadro dos painéis solares.

Características:
- Grampo completo destinado à fixação de painéis solares.
- Para uso exterior.
- Ajustável para molduras de painel solar com altura entre 30 e 50mm.
- Áreas de apoio no perfil grampo e na ponte metálica com superfície dentada para melhor aderência superior e inferior dos painéis.
- Utiliza-se indistintamente para fixar painéis tanto em zonas intermediárias como nas extremidades.
- Design específico para encaixe de calhas de moldura ao ser montado nas extremidades das fileiras.
- Cria um espaçamento de 26mm entre os painéis.
- Reforça a zona de união contra esforços de arrancamento através da ponte metálica.
- Facilita a derivação elétrica entre os painéis solares e a estrutura de suporte através da ponte metálica e suas áreas dentadas de contato. Função de ligação à terra.
- Montagem rápida e intuitiva que facilita as tarefas de montagem e manutenção.
- Posicionamento rápido e estável sobre o canal que facilita o ajuste durante a instalação dos painéis, obtido pelo tensionamento da mola de EPDM.
- Fixação confiável graças às abas centrais inferiores da ponte metálica, que impedem qualquer mau posicionamento da porca guia.
- Homologação IEC 61439-1:2020

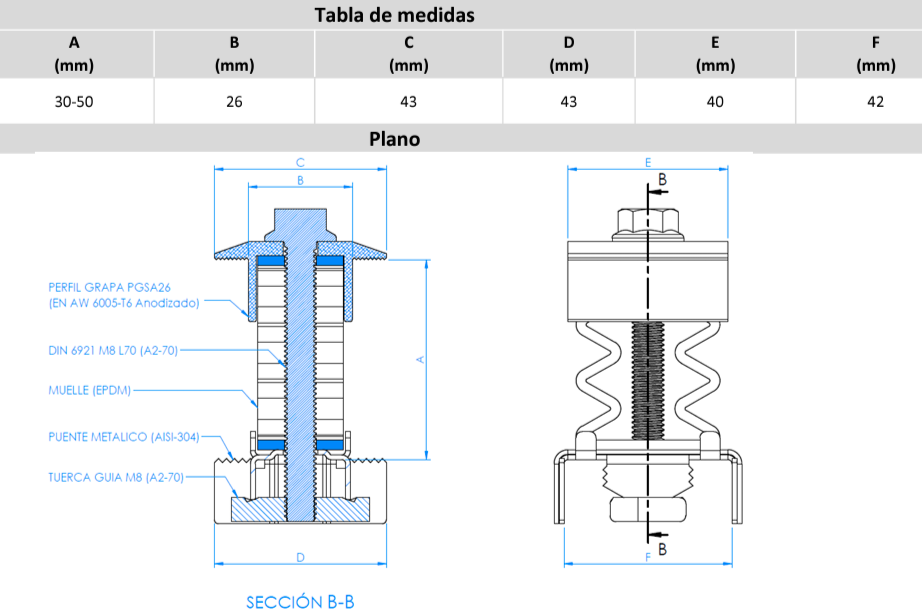

Elemento pré-montado que inclui os seguintes elementos:
- 1 perfil grampo PGSA26, extrudido em alumínio EN AW 6005-T6 com acabamento anodizado.
- 1 parafuso DIN-6921 M8x70 + 1 de porca rápida INDEXTRUT M8, ambos em aço inoxidável A2-70.
- 1 ponte metálica em aço inoxidável AISI-304.
- 1 mola de EPDM.
