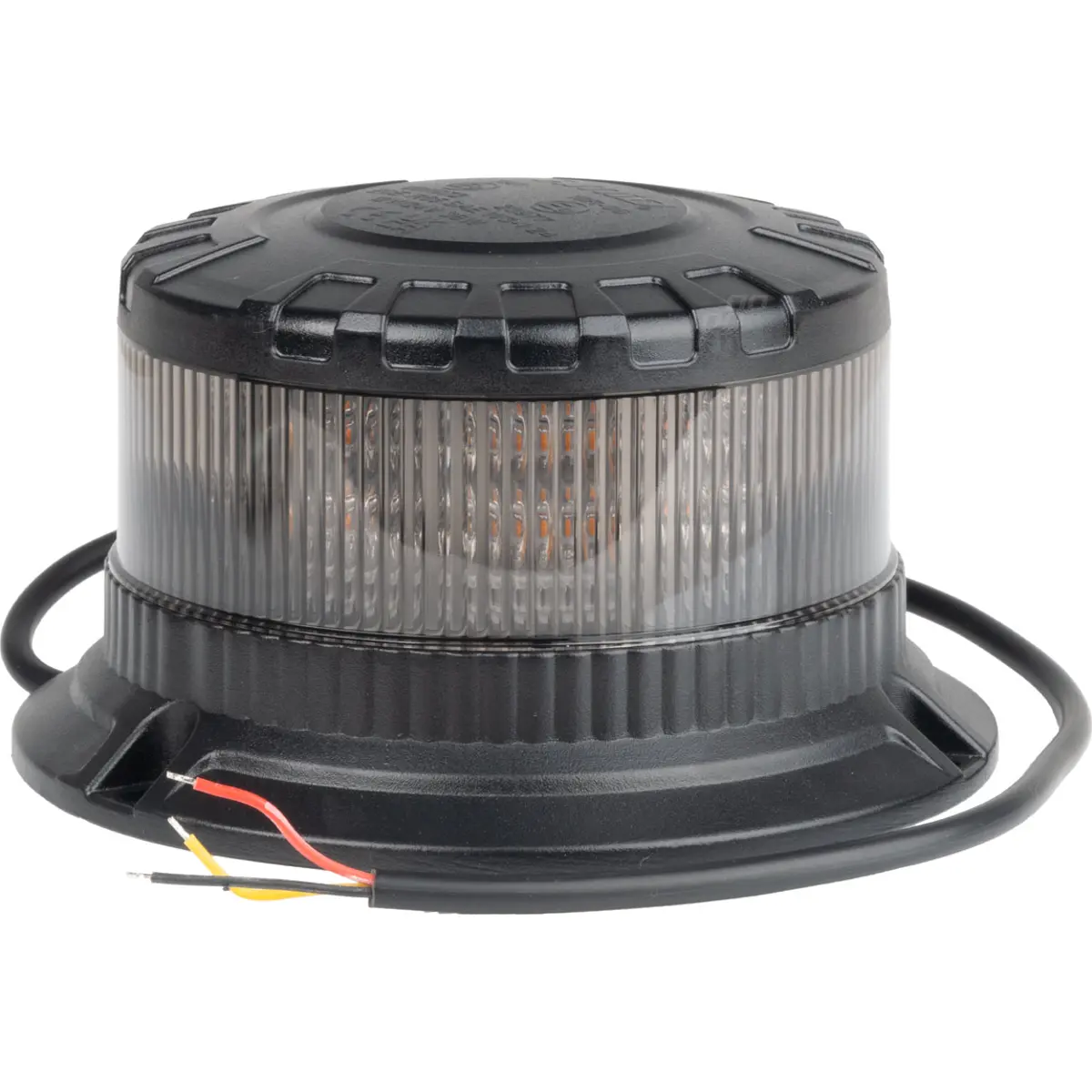

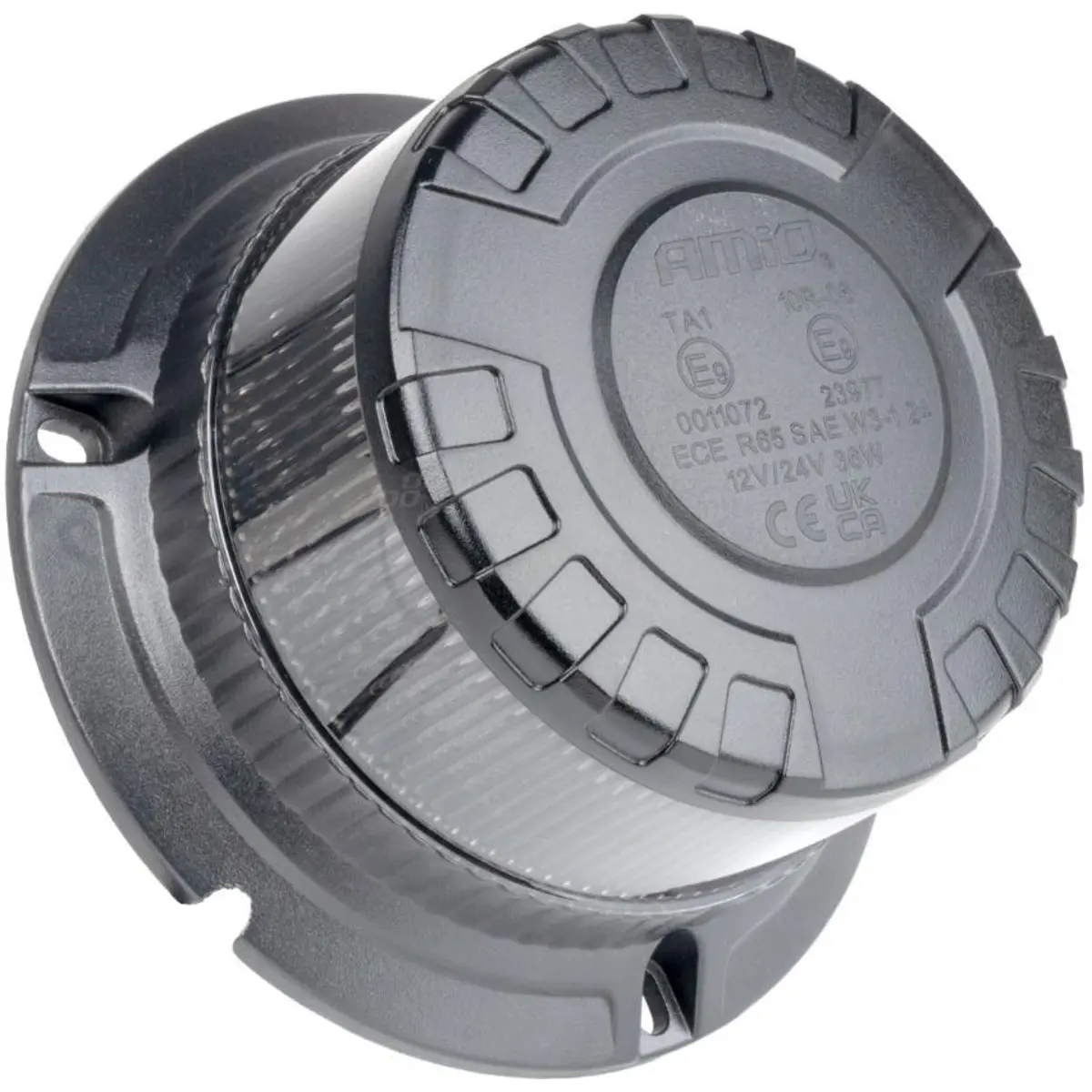

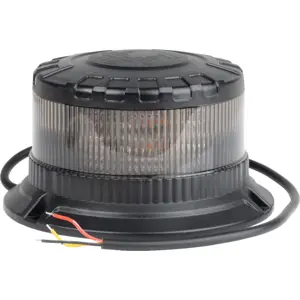

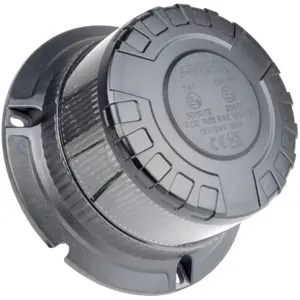

AMiO W28B - Sinalizador (pirilampo) LED 12V/24V c/ fios SYNC - fixação de parafusos - Laranja (fumado) - IP6K9K - Ø110x77

Sinalizador de aviso LED Heavy Duty W28B, concebido para condições extremas, oferecendo sinalização intensa e confiável com funções de pulso simples e flash duplo.

APLICAÇÃO:
- Veículos de emergência
- Veículos municipais
- Máquinas de construção
- Outras aplicações que necessitem de sinalização de aviso eficaz

CARACTERÍSTICAS:
- Tipo de iluminação: LED, 1 pulso/rotação – 120/minuto
- Cor da luz: Laranja (c/ difusor branco)

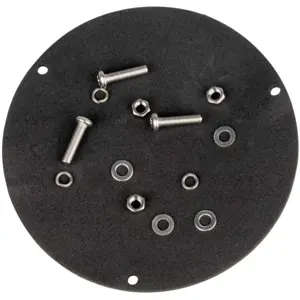

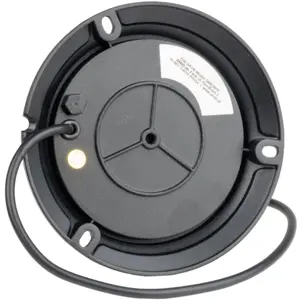

- Montagem: 3 parafusos
- Homologação: R65, R10, TA2, E9
- Número de LEDs: 16
- Tensão de alimentação: 12/24V
- Potência: 36W
- Grau de proteção: IP6K9K
- Diâmetro: 110 mm
- Altura: 77 mm


LIGAÇÃO ELÉTRICA

• Vermelho (RED): ligar a +VDC para modo Cruise

• Preto (BLACK): ligar a terra do chassis (-)

• Vermelho + Branco (RED+WHITE): ligar a +VDC para modo Warning

• Amarelo (YELLOW): controlar padrões de flash e sincronização



Sincronização entre unidades:

• Ligar todos os fios AMARELOS entre as unidades.

• Todas as unidades devem ter o mesmo padrão de flash.

OPERAÇÃO
Seleção de padrão de flash:

• Ativar modo Warning.

• Aplicar momentaneamente o fio YELLOW + RED (+VDC)

Sincronização simultânea ou alternada:

1. Entrar no modo SETTING:

   • Ligar simultaneamente RED + YELLOW a +VDC

   • Remover YELLOW de +VDC

   • O pirilampo indica o grupo com flashes curtos:

     • Flash único → Grupo 1

     • Flash duplo → Grupo 2


2. Aplicar momentaneamente YELLOW a +VDC para alternar grupos:

   • Luzes do mesmo grupo → piscam simultaneamente

   • Luzes de grupos diferentes → piscam alternadamente


3. Guardar e sair do modo SETTING:

   • Desligar toda a alimentação
