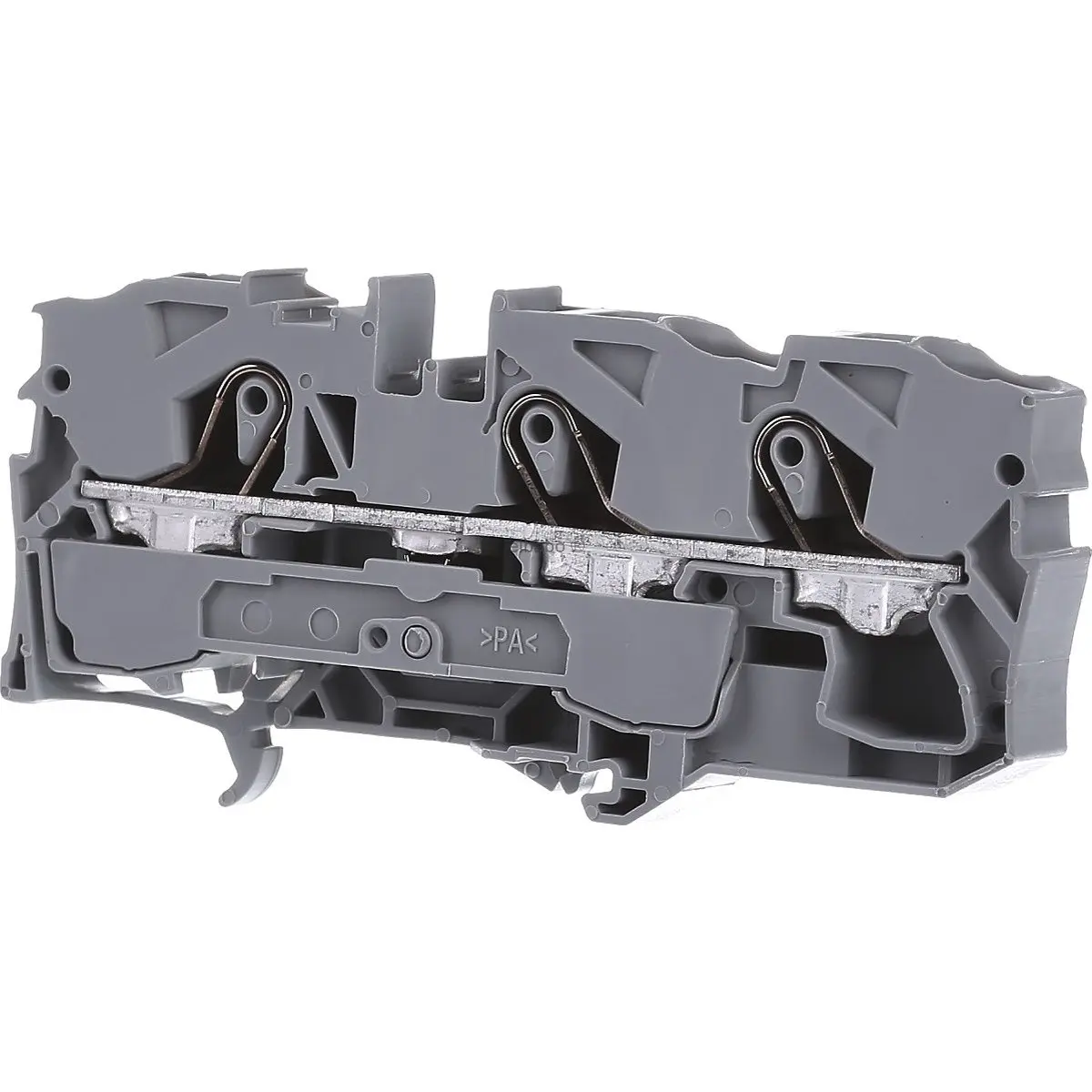

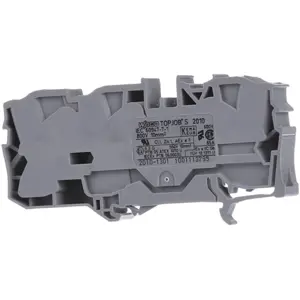

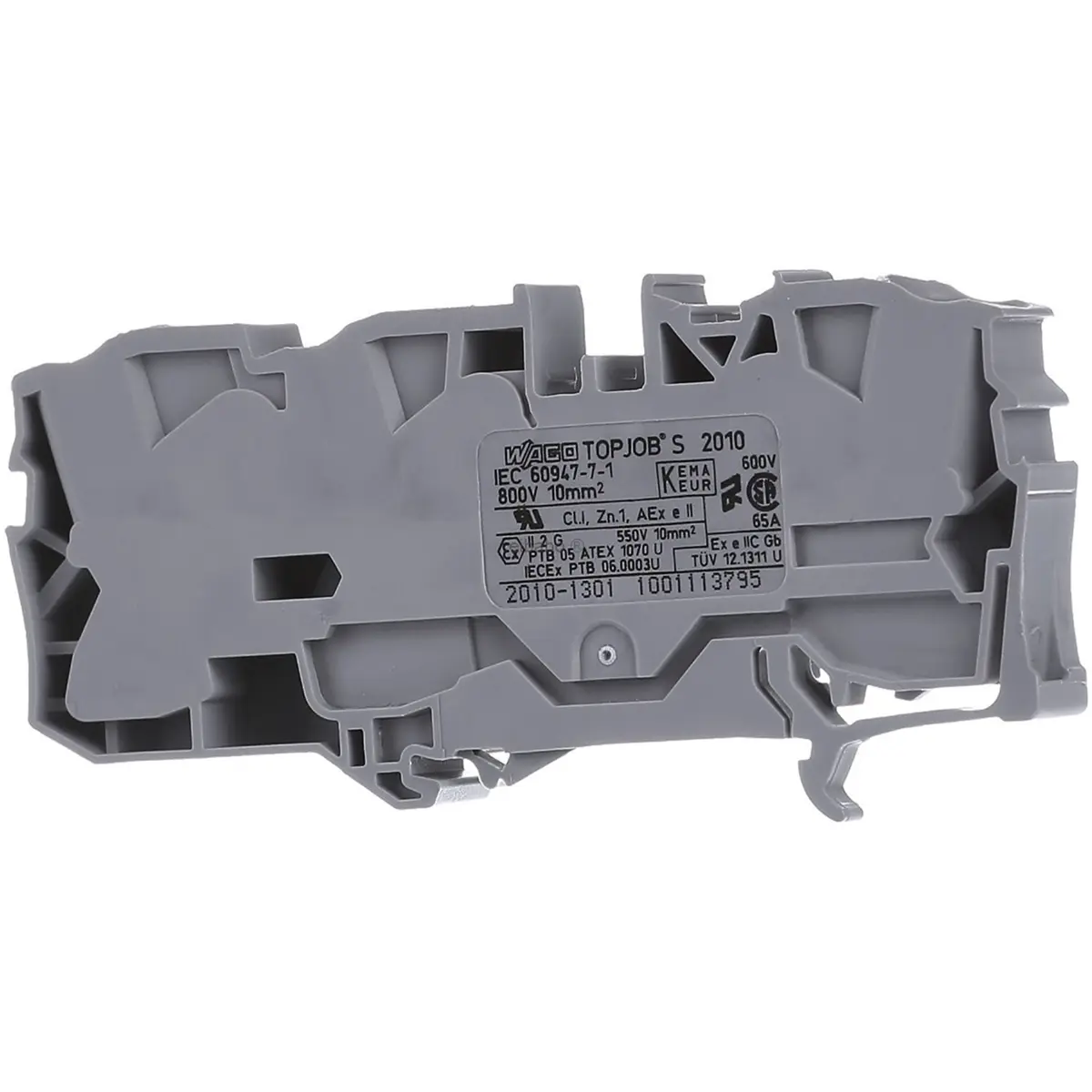

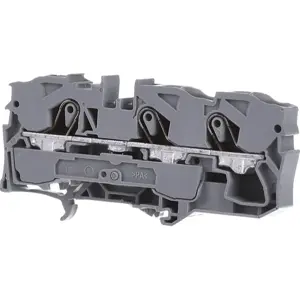

A WAGO 2010-1301 é uma borne de passagem TOPJOB® S para montagem em calha DIN, com três pontos de ligação para um único potencial. Utiliza a tecnologia Push-in CAGE CLAMP®, permitindo uma ligação eléctrica rápida, segura e fiável de condutores de cobre.
A construção compacta de 10 mm de largura permite uma utilização eficiente do espaço no quadro eléctrico. A borne é adequada para aplicações industriais e instalações eléctricas, incluindo aplicações Ex e II, e dispõe de marcação lateral e central para facilitar a identificação dos circuitos.
Principais características
- Tecnologia Push-in CAGE CLAMP® para ligações rápidas e seguras
- Três pontos de ligação para um único potencial
- Montagem em calha DIN de 35 mm
- Construção compacta para optimização do espaço no quadro
- Marcação lateral e central para identificação
- Adequada para aplicações industriais
- Apropriada para aplicações Ex e II
- Corpo em poliamida autoextinguível
- Fabricada pela WAGO, série TOPJOB® S
Especificações técnicas
- Fabricante: WAGO
- Referência: 2010-1301
- Série: TOPJOB® S
- Tipo: Borne de passagem
- Número de condutores: 3
- Número de potenciais: 1
- Número de níveis: 1
- Secção nominal: 10 mm²
- Tecnologia de ligação: Push-in CAGE CLAMP®
- Material dos condutores: Cobre
- Condutor rígido: 0,5–16 mm²
- Condutor rígido com terminação Push-in: 4–16 mm²
- Condutor flexível: 0,5–16 mm²
- Condutor flexível com ponteira isolada: 0,5–10 mm²
- Condutor flexível com ponteira para terminação Push-in: 4–10 mm²
- Comprimento de descarnagem: 17–19 mm
- Tensão nominal: 800 V
- Corrente nominal: 57 A
- Tensão de impulso nominal: 8 kV
- Categoria de sobretensão: III
- Grau de poluição: 3
- Número de posições para pontes: 2
- Tipo de montagem: Calha DIN 35 × 15 / 35 × 7,5
- Largura: 10 mm
- Altura: 89 mm
- Profundidade: 36,9 mm
- Material do isolamento: Poliamida (PA66)
- Classe de inflamabilidade: UL94 V-0
- Cor: Cinzento
- Temperatura de processamento: -35 a +85 °C
- Temperatura de funcionamento contínuo: -60 a +105 °C
- Peso: 24,7 g
- Aprovação para atmosferas potencialmente explosivas: Ex e II
- Certificação ATEX: PTB 05 ATEX 1070 U
- Certificação IECEx: PTB 06.0003U
- GTIN: 4017332011341
