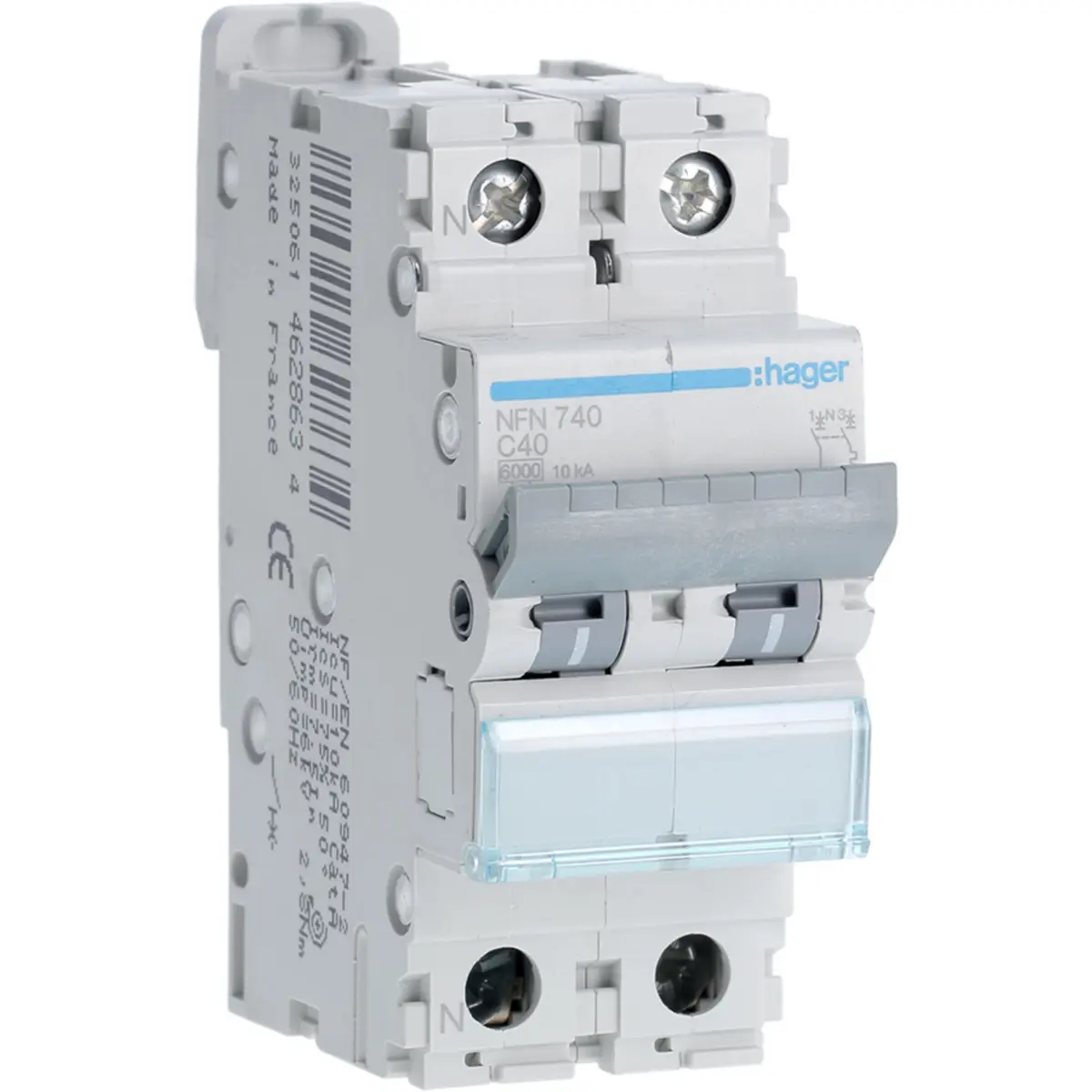

Hager NFN740 - Disjuntor magnetotérmico - 1P+N - 10kA- C - 40A - 230..240V / 50..60Hz

O disjuntor NFN740 da Hager é um aparelho modular 1P+N com curva C, indicado para a proteção de circuitos elétricos que exigem uma corrente nominal de 40 A. Com poder de corte de 6 kA (Icn, IEC60898-1) e capacidade nominal máxima de interrupção de 10 kA (Icu, IEC60947-2), garante uma resposta fiável a sobrecargas e curto-circuitos. Ocupa apenas 2 módulos, facilitando a integração em quadros elétricos com espaço reduzido, e apresenta ligação por terminais de parafuso com possibilidade de montagem a 360°.

PRINCIPAIS CARACTERÍSTICAS

• 1P+N, curva C
• Corrente nominal de 40 A
• Poder de corte Icn de 6 kA e Icu de 10 kA
• 2 módulos
• Índice de proteção IP20
• Ligação inferior tipo biconnect
• Terminal de parafuso
• Montagem possível a 360°


ESPECIFICAÇÕES

• Corrente elétrica:
  • Corrente nominal: 40 A
  • Capacidade nominal de rutura em serviço Ics inferior a 230 V AC (IEC60947-2): 7,50 kA
  • Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC (IEC60898-1): 6 kA
  • Capacidade nominal máxima de interrupção de curto-circuito Icu AC (IEC60947-2): 10 kA
  • Corrente nominal a -15 °C: 56,70 A
  • Corrente nominal a -10 °C: 55,35 A
  • Corrente nominal a -5 °C: 53,24 A
  • Corrente nominal a 0 °C: 51,51 A
  • Corrente nominal a 5 °C: 49,78 A
  • Corrente nominal a 10 °C: 48,06 A
  • Corrente nominal a 15 °C: 46,33 A
  • Corrente nominal a 20 °C: 44,60 A
  • Corrente nominal a 25 °C: 42,87 A
  • Corrente nominal a 30 °C: 40 A
  • Corrente nominal a 35 °C: 39,41 A
  • Corrente nominal a 40 °C: 37,69 A
  • Corrente nominal a 45 °C: 35,96 A
  • Corrente nominal a 50 °C: 34,99 A
  • Corrente nominal a 55 °C: 32,50 A
  • Corrente nominal a 60 °C: 30,77 A
  • Corrente nominal a 65 °C: 29,04 A
  • Corrente nominal a 70 °C: 27,31 A
  • Capacidade nominal de rutura em serviço Ics AC (IEC60947-2): 75 %
  • Capacidade nominal de rutura em serviço Ics AC (IEC60898-1): 6 kA
• Arquitetura:
  • N.º de polos: 1P+N
  • Curva: C
• Capacidade:
  • Número de módulos: 2
• Principais atributos elétricos:
  • Capacidade nominal de interrupção de curto-circuito Icn AC (IEC60898-1): 6 kA
• Instalação, montagem:
  • Binário nominal de aperto do terminal superior: 2,80 - 2,80 Nm
  • Binário nominal de aperto do terminal inferior: 2,80 - 2,80 Nm
  • Binário de aperto nominal: 2,80 - 2,80 Nm
  • Tipo de ligação inferior para aparelhos modulares: biconnect
  • Tipo de conexão para produtos modulares: terminal de parafuso
  • Possibilidade de montagem a 360°: sim
• Tensão:
  • Tensão nominal de funcionamento Ue: 230 - 230 V
  • Tipo de alimentação de tensão: CA
  • Tensão nominal de isolamento Ui: 500 V
  • Tensão nominal de resistência a impulsos Uimp: 6000 V
• Frequência:
  • Frequência: 50 - 60 Hz
• Conexão:
  • Secção transversal dos bornes montante e
