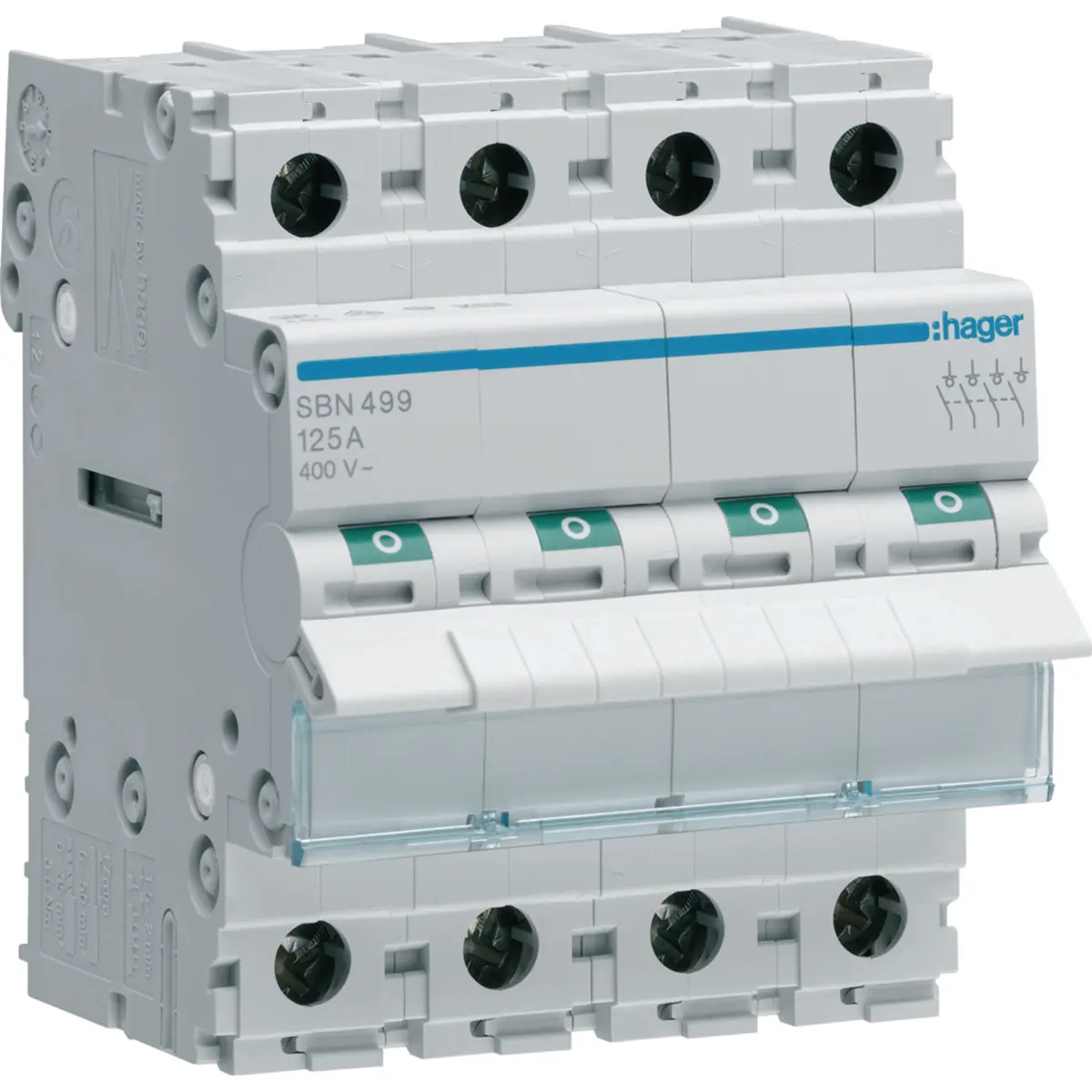

O SBN499 é um interruptor modular 4 pólos com corrente nominal de 125 A, indicado para funções de comando e controlo em edifícios comerciais e funcionais. Este aparelho Hager permite responder de forma fiável aos requisitos básicos de corte e manobra em instalações elétricas, garantindo robustez e desempenho técnico elevado.
PRINCIPAIS CARACTERÍSTICAS
- 4 pólos, ocupando 4 módulos
- Corrente nominal de 125 A
- Tensão nominal de funcionamento (Ue) de 400 V AC
- Índice de proteção IP20
- 4 contactos NA (0 contactos NF)
- Ligação inferior do tipo biconnect
- 40000 manobras mecânicas
ESPECIFICAÇÕES
- Arquitetura:
- Número de polos: 4
- N.º de polos: 4P
- Corrente elétrica:
- Corrente nominal: 125 A
- Corrente nominal condicional de curto-circuito Icc com fusíveis gl-gG: 1,50 kA
- Classificação de corrente aceitável AC21 categoria A: 125 A
- Classificação de corrente aceitável AC21 categoria B: 125 A
- Classificação de corrente aceitável AC22 categoria A: 125 A
- Classificação de corrente aceitável AC22 categoria B: 125 A
- Capacidade nominal de produção de curto-circuitos Icm inferior a 415 V AC, de acordo com a IEC60947-3: 2,11 kA
- Corrente nominal de resistência de curta duração Icw 1s IEC60947: 1,50 kA
- Instalação, montagem:
- Binário de aperto nominal: 3,60 - 3,60 Nm
- Tipo de ligação inferior para aparelhos modulares: biconnect
- Tensão:
- Tensão nominal de funcionamento Ue: 400 - 400 V
- Tipo de alimentação de tensão: AC
- Tensão nominal de isolamento Ui: 440 V
- Tensão nominal de resistência a impulsos Uimp: 6000 V
- Capacidade:
- Segurança:
- Índice de proteção IP: IP20
- Frequência:
- Dimensões:
- Altura: 83 mm
- Largura: 70 mm
- Profundidade: 69 mm
- Equipamento:
- Número de contactos NA: 4
- Número de contactos NF: 0
- Condições de utilização:
- Temperatura de funcionamento: -20 - 70 °C
- Temperatura de armazenamento/transporte: -40 - 80 °C
- Conexão:
- Secção transversal de condutor flexível: 6 - 35 mm²
- Secção transversal de condutor rígido: 6 - 50 mm²
- Endurância:
- N.º de manobras mecânicas: 40000
- N.º de manobras elétricas à carga nominal em AC21 em ciclos: 2500
- N.º de manobras elétricas à carga nominal em AC22 em ciclos: 2500
- Potência:
- Potência total dissipada em IN: 32 W
- Potência dissipada por polo: 8 W
- Conetividade:
- Alinhamento dos bornes inferiores para aparelhos modulares: Bornes alinhados
- Alinhamento dos bornes superiores para aparelhos modulares: Bornes alinhados
CONTEÚDO DA EMBALAGEM
- Interruptor Modular SBN499
