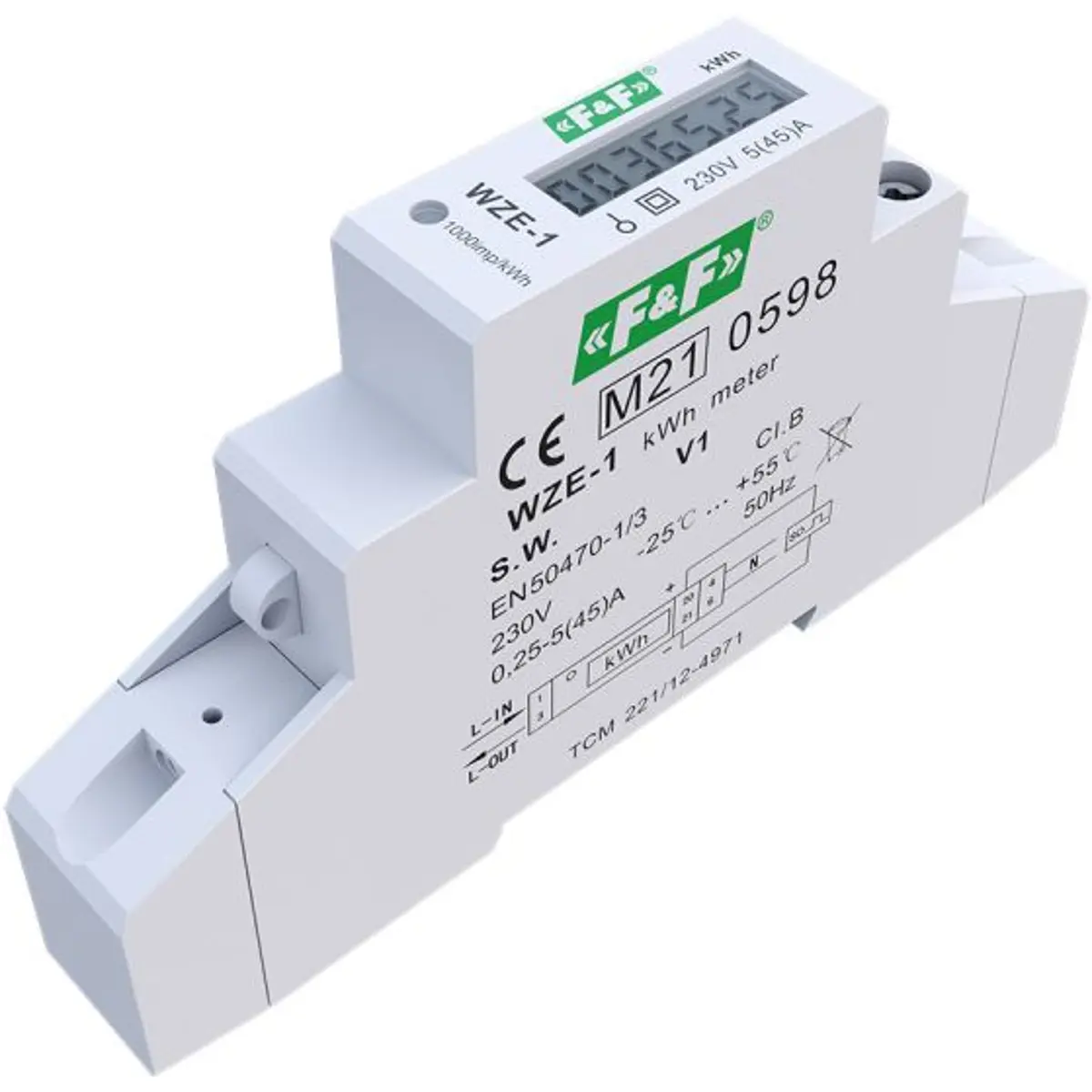

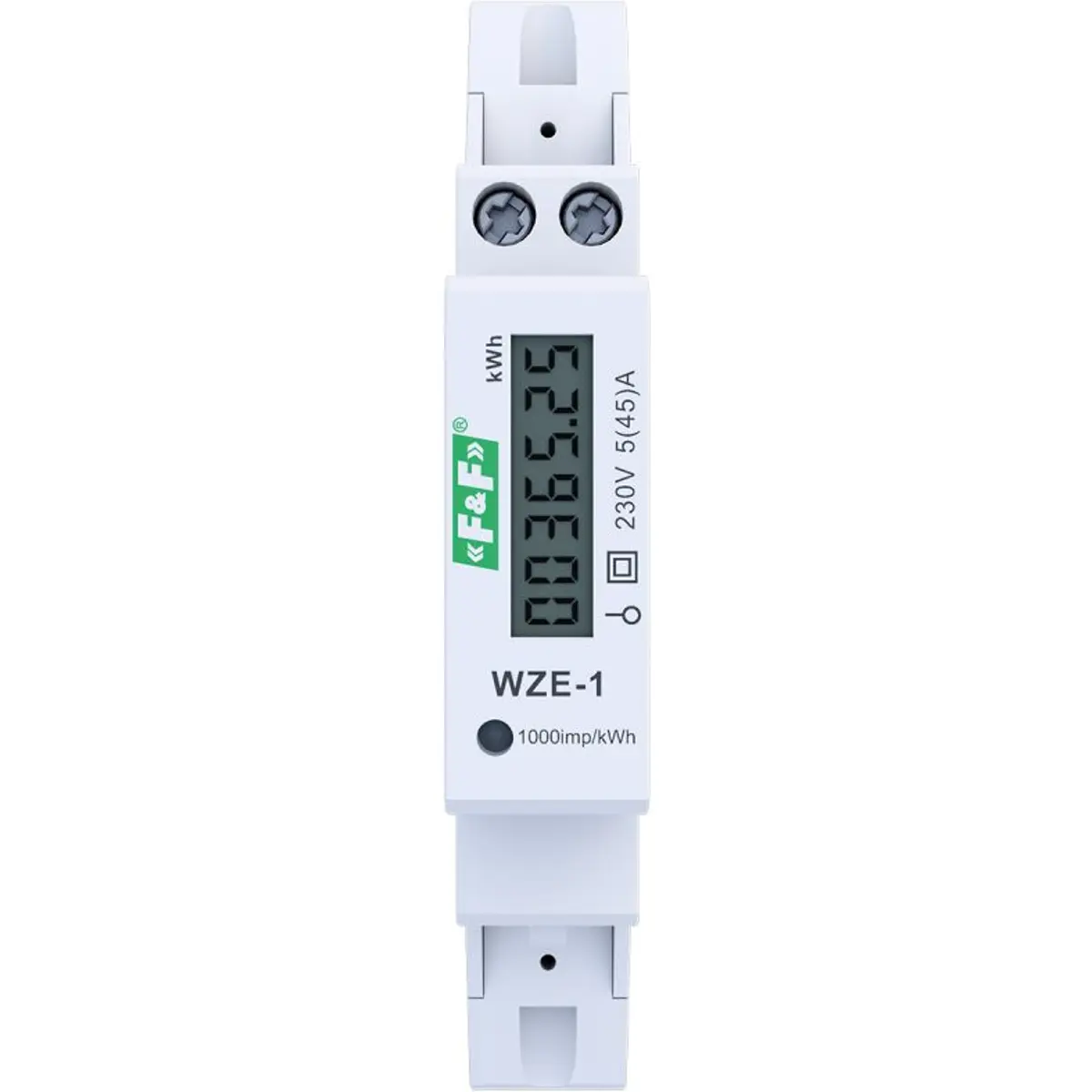

O WZE-1 é um indicador electrónico (estático) calibrado para corrente alternada monofásica em sistema directo. Um circuito electrónico especial, sob influência da corrente e tensão aplicadas, gera impulsos em quantidade proporcional à energia consumida. O consumo é indicado pelo LED piscando. O número de impulsos é convertido em energia consumida e exibido num display LCD de segmentos. Os dígitos após a vírgula indicam centésimos (.01 kWh = 10 Wh).
Atenção!
O dispositivo possui saída de pulsos SO + / SO-, permitindo a ligação a outro dispositivo de leitura de impulsos. Para funcionamento correto, não é necessário dispositivo adicional. Existe a opção de selar as tampas dos terminais de entrada e saída, impedindo bypass.
Especificações Técnicas:
- Tipo: Monofásico
- Corrente mínima medida: 0,02 A
- Corrente nominal: 0,25 ÷ 5 A
- Tensão de referência: 230 V AC, 50 Hz
- Corrente máxima: 50 A
- Consumo próprio: 8 VA; 0,4 W
- Alcance de indicação: 0 ÷ 99999,99 kWh
- Constante do contador: 1000 imp/kWh (1 Wh/imp)
- Compatibilidade: Diretiva MID 2014/32/EU
- Indicação de leitura: LED vermelho
- Saída de pulso SO + / SO-: colector aberto
- Tensão de ligação SO + / SO-: máx. 27 V DC
- Corrente de ligação SO + / SO-: máx. 27 mA
- Duração do pulso SO + / SO-: 90 ms
- Comprimento máximo do cabo SO + / SO-: 20 m
- Classe de precisão: B
- Terminais: blocos de terminais destacáveis 6,0 mm²
- Temperatura de funcionamento: -25 ÷ 50 °C
- Dimensões: 1 módulo (18 mm)
- Montagem: calha DIN 35 mm
- Grau de proteção: IP20
Esquema:
