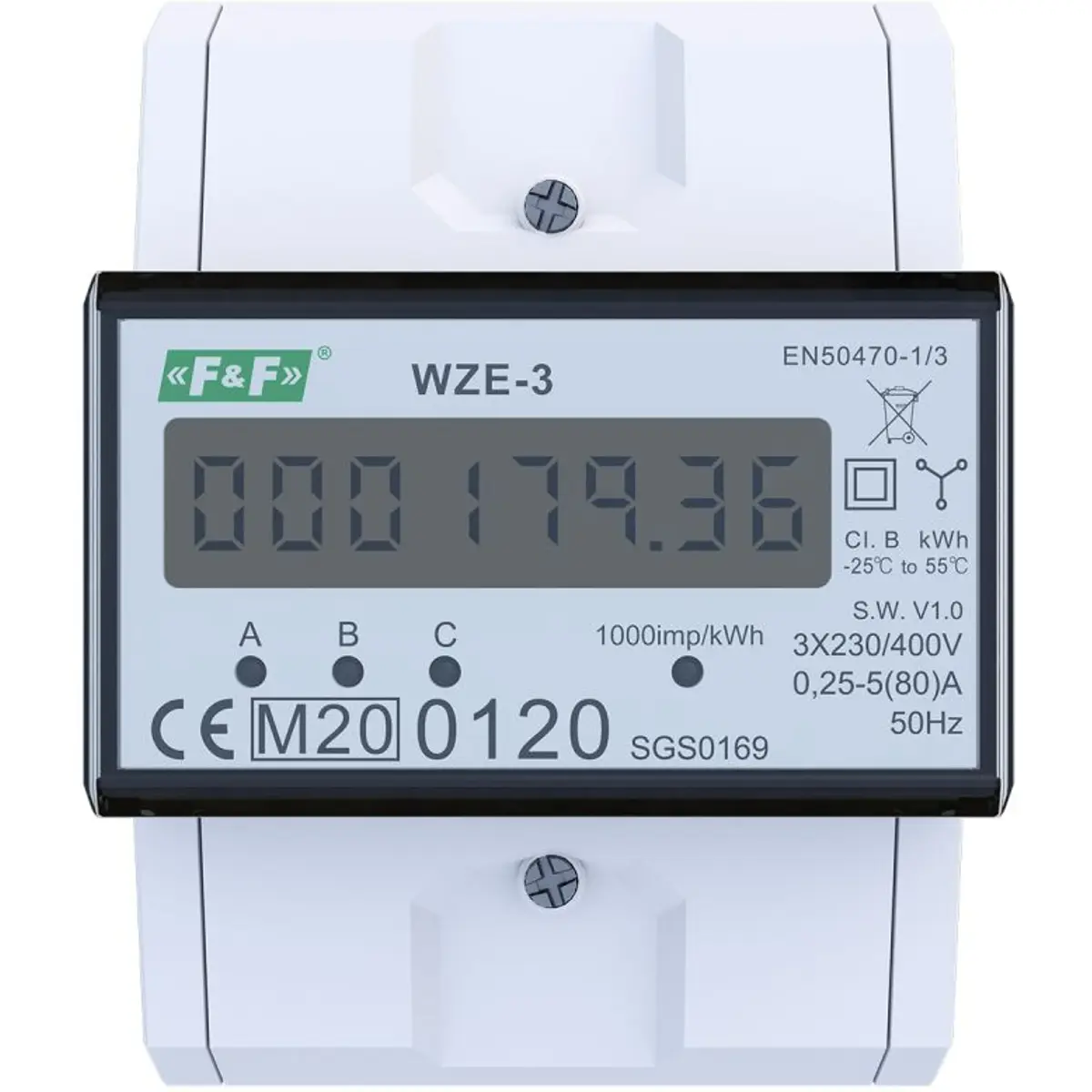

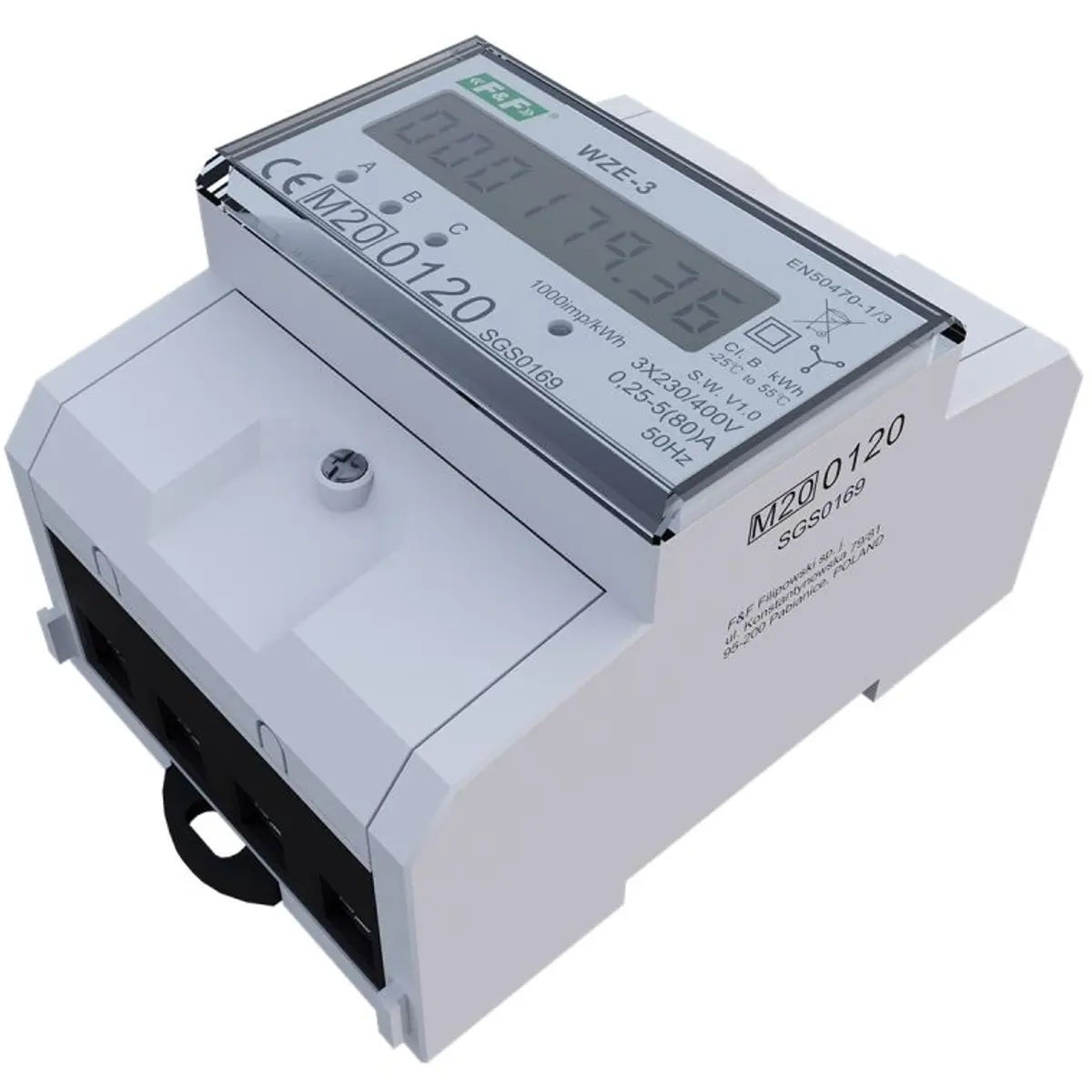

O WZE-3 é um indicador electrónico (estático) calibrado para corrente alternada trifásica em sistema directo. Um sistema electrónico especial, sob influência da corrente e tensão aplicadas em cada fase, gera impulsos em quantidade proporcional à energia consumida nessa fase. O consumo em cada fase é indicado pelo LED correspondente (L1, L2, L3). A soma dos impulsos das três fases é indicada pelo LED de 800 imp/kWh, convertida em energia total do sistema trifásico, e o valor é mostrado no display LCD de segmentos. Os dígitos após a vírgula indicam centésimos (.01 kWh = 10 Wh).
Atenção!
O indicador possui saída de pulsos SO + / SO-, permitindo a ligação a outro dispositivo de leitura de impulsos. Para o funcionamento correto, não é necessário nenhum dispositivo adicional. Existe a opção de selar as tampas dos terminais de entrada e saída, impedindo bypass.
Especificações Técnicas:
- Tipo: Trifásico
- Corrente mínima medida: 0,04 A
- Corrente nominal: 0,25 ÷ 5 A
- Tensão de referência: 3×230/400 V + N
- Corrente máxima: 80 A
- Consumo próprio: 10 VA; 2 W
- Alcance de indicação: 0 ÷ 999999,99 kWh
- Constante do contador: 1000 imp/kWh (1 Wh/imp)
- Compatibilidade: Diretiva MID 2014/32/EU
- Protocolo de comunicação: Nenhum
- Indicação de leitura: LED vermelho
- Saída de pulso SO + / SO-: colector aberto
- Tensão de ligação SO + / SO-: máx. 27 V DC
- Corrente de ligação SO + / SO-: máx. 27 mA
- Duração do pulso SO + / SO-: 35 ms
- Classe de precisão: B
- Indicação de consumo: 3×LED vermelho
- Terminais: blocos de terminais destacáveis 16 mm²
- Temperatura de funcionamento: -20 ÷ 50 °C

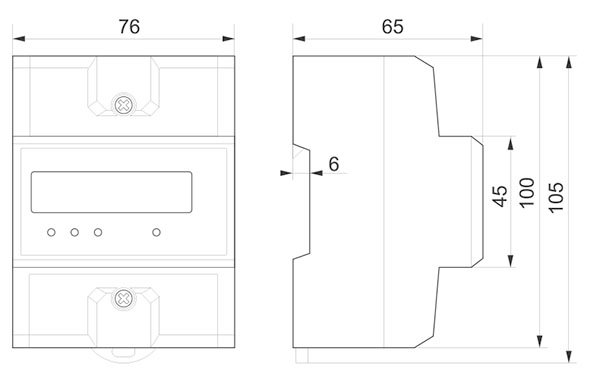

- Dimensões: 4,5 módulos (75 mm)
- Montagem: calha DIN 35 mm
- Grau de proteção: IP20

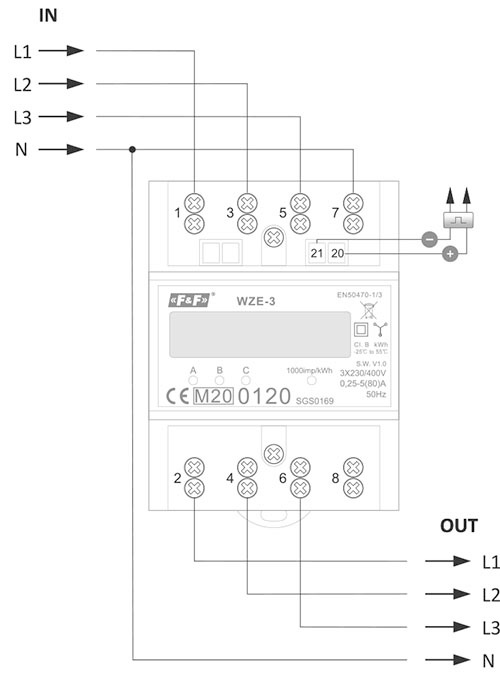

Esquema:
