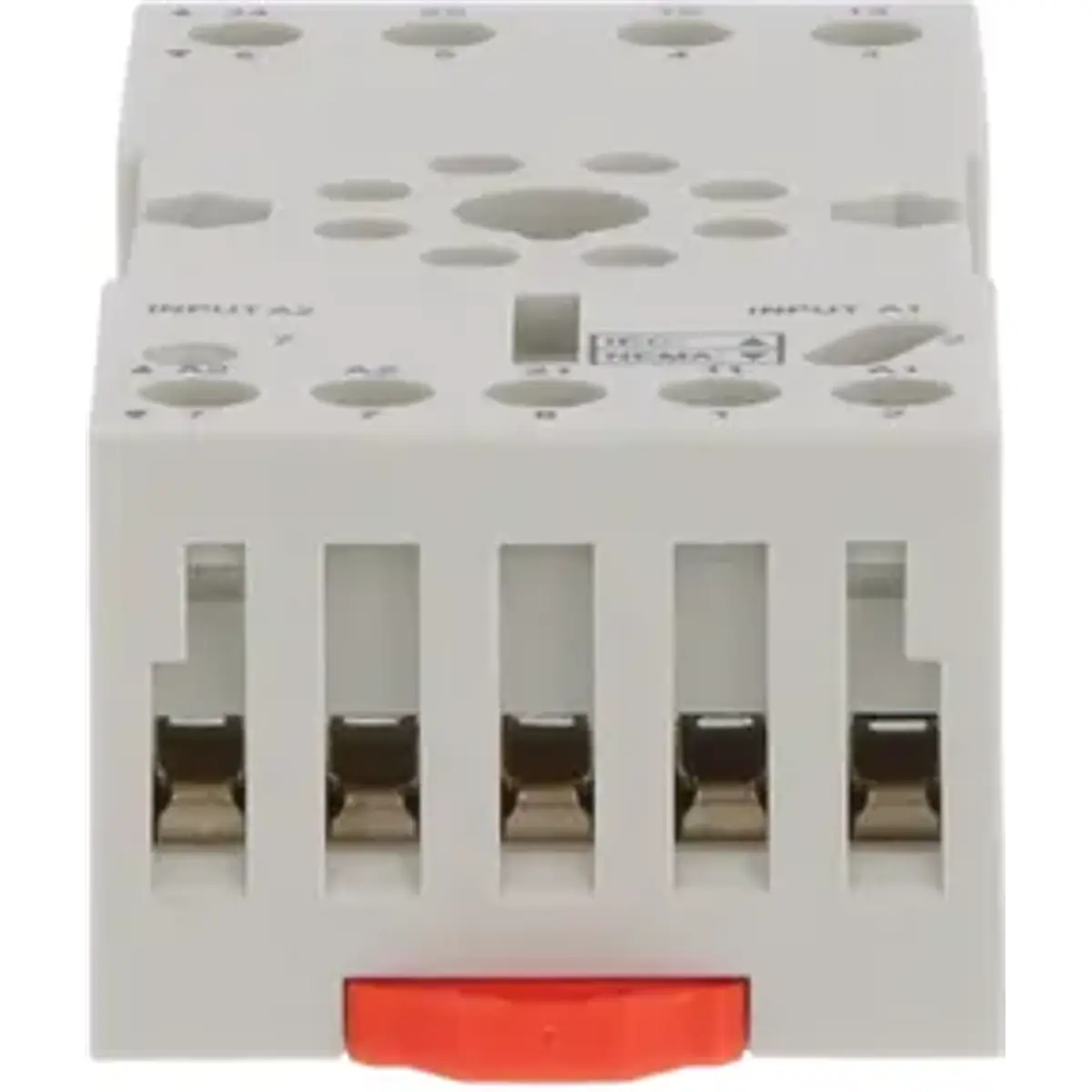

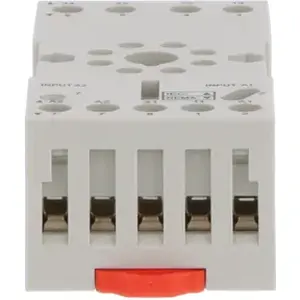

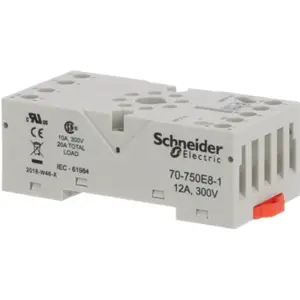

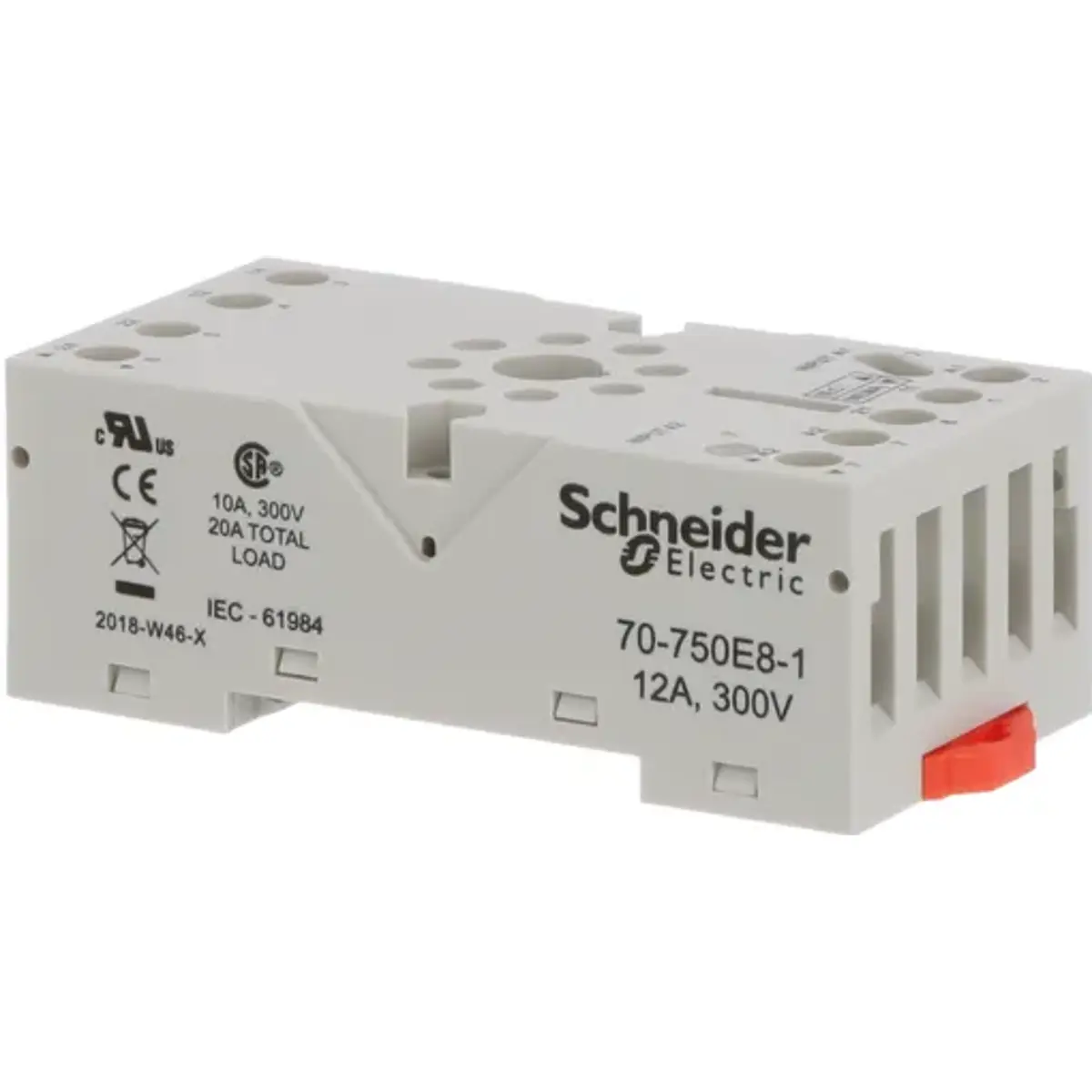

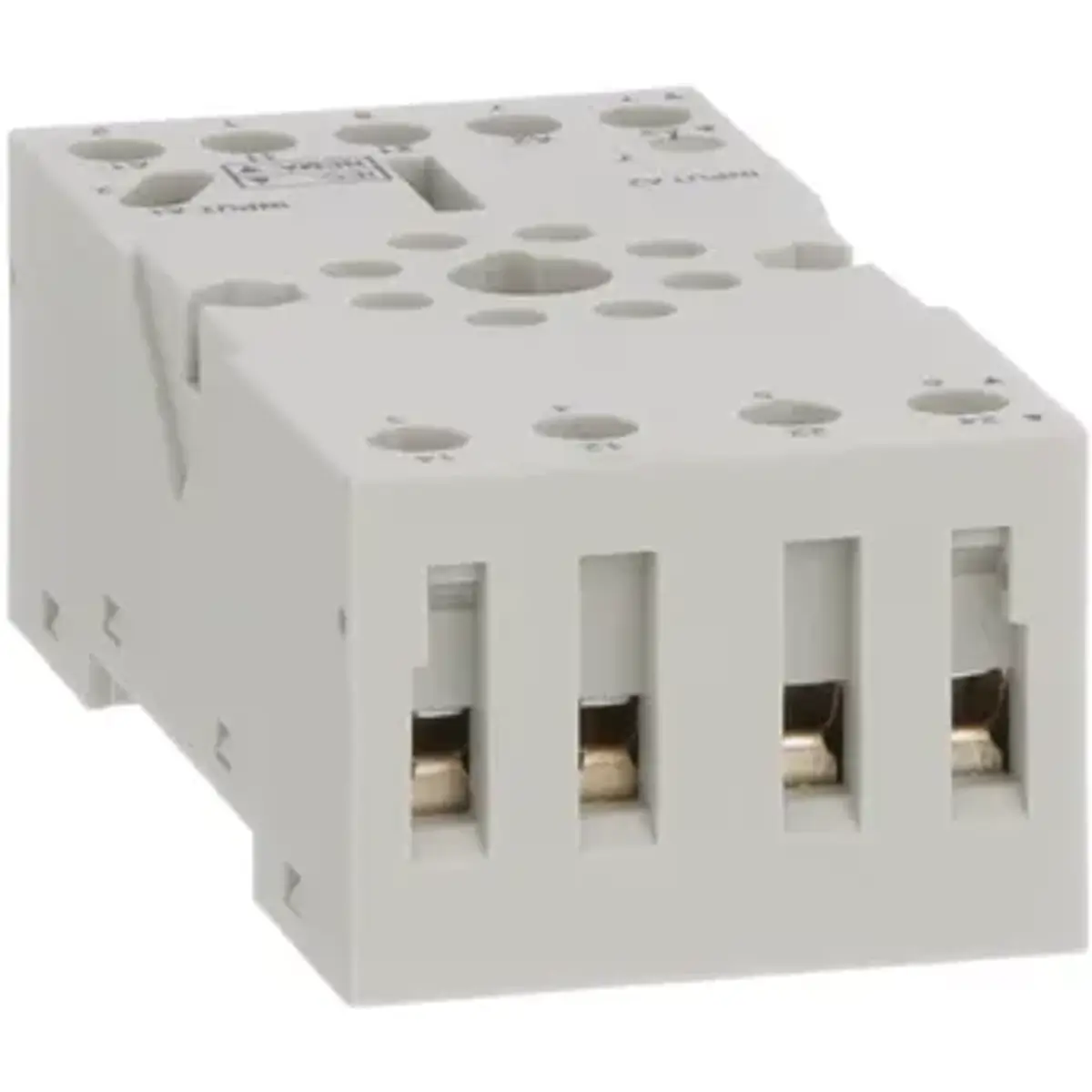

A Schneider Electric Magnecraft 70-750E8-1 é uma base para relés de uso geral da série 750/750H, concebida para instalação em calha DIN de 35 mm ou montagem em painel. Dispõe de 8 terminais do tipo lift terminals, proporcionando uma ligação segura e prática dos condutores.
A base suporta relés com configuração DPDT e uma corrente nominal até 12 A, com tensão operacional nominal de 300 V. É compatível com relés Magnecraft 750XCXR e 750XCXH, e pode também receber módulos acessórios de proteção e sinalização compatíveis. Concebida para aplicações industriais, inclui sistema de fixação para calha DIN, terminais elevadores e proteção IP20.
ESPECIFICAÇÕES TÉCNICAS
◾ Identificação
• Marca: Schneider Electric / Magnecraft
• Referência: 70-750E8-1
• Tipo: Base para relé
• Série: 750 / 750H
• Compatibilidade: Relés 750XCXR e 750XCXH
◾ Configuração
• Número de pinos/terminais: 8
• Função dos contactos: DPDT
• Composição dos contactos: 2 NA + 2 NF
• Disposição dos terminais: Separada
◾ Características elétricas
• Corrente nominal: 12 A
• Tensão operacional nominal: 300 V
• Binário de aperto: < 0,8 Nm
◾ Terminais
• Tipo: Terminais elevadores (lift terminals)
• Compatibilidade dos condutores: Flexíveis e rígidos
• Fixação: Parafusos M3.5
◾ Montagem
• Tipo de montagem: Calha DIN ou painel
• Calha DIN: 35 mm
• Fixação em painel: Parafusos M3.5
• Sistema de fixação em calha: Encaixe com retenção metálica
◾ Construção
• Cor: Cinzento-claro
• Grau de proteção: IP20
• Classe de inflamabilidade: UL94-V0
• Material das pistas internas: Liga de cobre zincada
◾ Dimensões
• Largura: 38 mm
• Profundidade: 57 mm
• Altura: 75 mm
◾ Condições de funcionamento
• Temperatura: -40 °C a +105 °C
◾ Aplicações
• Aplicações industriais
• Montagem de relés de uso geral
• Quadros elétricos e sistemas de automação
• Instalação em calha DIN ou painel
◾ Conformidade
• Certificações: UL, CSA
• Conformidade RoHS: Sim
