Hager

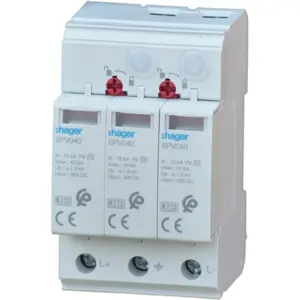

Hager SPV340 - Limitador de sobretensão Tipo II para aplicações fotovoltaicas 1000V DC 40kA

Limitador de sobretensão Tipo II para aplicações fotovoltaicas em circuitos DC, protegendo o lado entre painéis e inversores contra descargas indiretas. Compatível com IEC 60364-7-712 e EN 50539-11 (PV Tipo 2, Classe II). Oferece Ue de 1000 V, Up de 3,7 kV, In de 15 kA e Imax de 40 kA (8/20 µs). Uc contínua 1170 V e Isccr 2000 A. Condutores até 35 mm². Sinalizadores ópticos, módulos substituíveis, conformidade WEEE; adequado para instalações fotovoltaicas.
REF
EAN
Em Stock (3 unidades) Entrega imediata
Limitador de sobretensão Tipo II para aplicações fotovoltaicas 1000V DC 40kA Limitador de sobretensão Tipo II para aplicações fotovoltaicas 1000V DC 40kA
€ 212,53
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
Estes limitadores de sobretensão estão dimensionados para proteger o lado DC das aplicações fotovoltaicas (entre painéis e controladores de carga / inversores) contra descargas atmosféricas indiretas.

Características técnicas:
◾ Para utilização em sistemas fotovoltaicos: IEC 60364-7-712
◾ Norma EN 50539-11: PV Tipo 2, PV Classe II
◾ Tensão de funcionamento nominal (Ue): 1000 V
◾ Nível de proteção de tensão (Up): 3.7 kV
◾ Corrente de descarga nominal (In): 15 kA
◾ Corrente de descarga máxima (Imax): 40 kA (8/20µs)
◾ Tensão máxima de funcionamento contínuo (Uc): 1170 V
◾ Capacidade de interrupção de curto-circuito (Isccr): 2000 A
◾ Secção máxima dos condutores: 35 mm²
◾ Contacto de sinal
    - Secção de condutores: 0,14 ... 1,5 mm²
    - Capacidade de corrente AC/DC: 1,5/1 A
    - Tensões AC/DC suportadas: 250/30 V
◾ Classe de teste IEC61643-11 / VDE0675-6-11: T2
◾ Inclui módulos substituíveis: 3x SPV040
◾ Sinalizadores: ópticos
◾ Diretiva Europeia WEEE: em conformidade
◾ Largura do produto: 53.4 mm (3 Módulos)



Localização do Limitador de sobretensão
Quando a protecção tem que ser efectuada, deverá ser dimensionada para a área dos painéis e também para o inversor DC/AC.
Um limitador de sobretensão será suficiente se o comprimento da ligação (E) entre as 2 unidades a proteger for inferior a 30m. Nesse caso, recomenda-se a instalação do limitador mais próximo dos módulos fotovoltaicos.
Para distâncias superiores a 30m, recomenda-se a instalação de um segundo limitador junto ao inversor:
