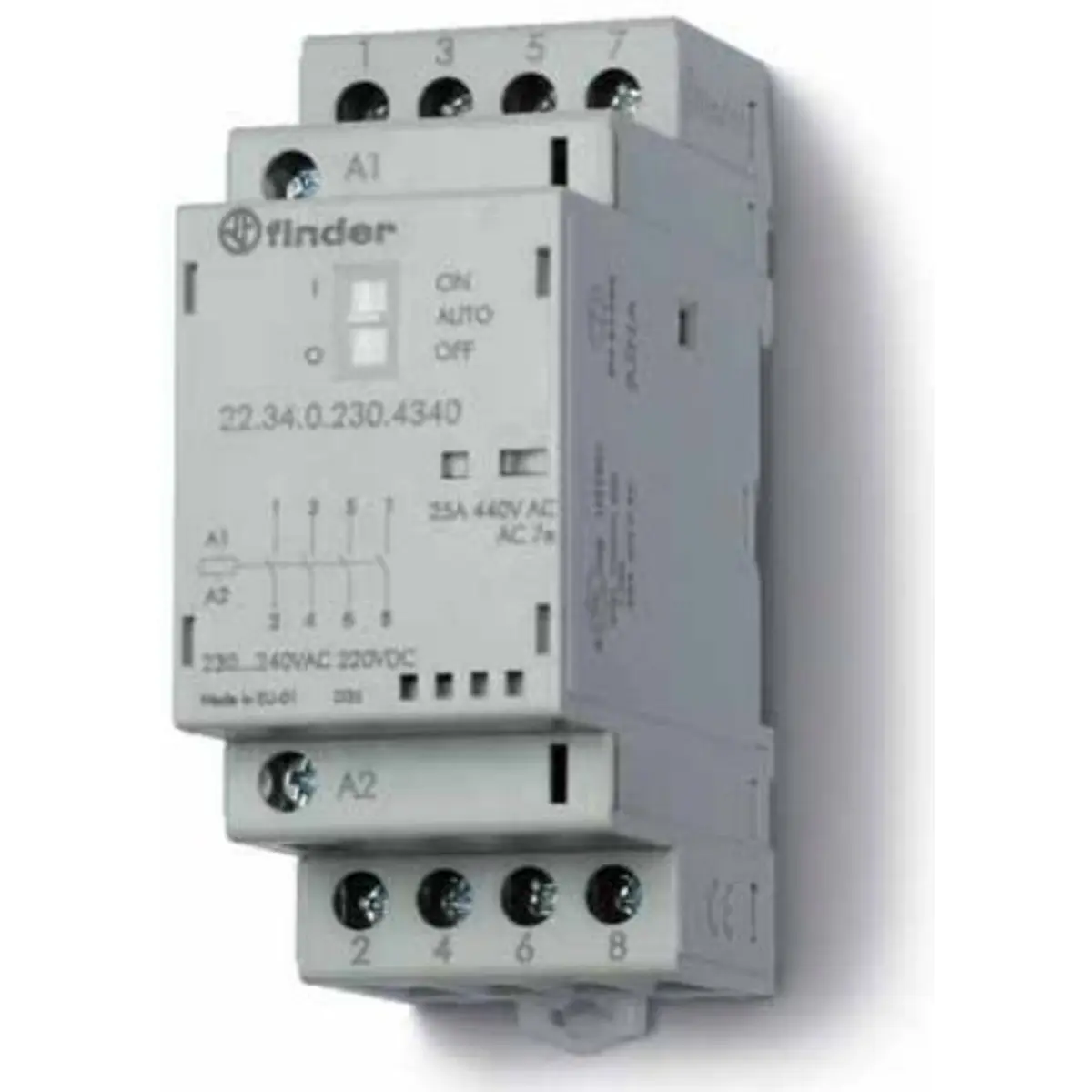

Contactor de 4 pólos, 25A, equipado com um selector de comando manual de 3 posições:
• Posição ON - Os contatos permancem fechados em estado de operação (contatos NA estarão fechados e os contatos NF estarão abertos), o indicador mecânico mostra o estado do contactor mas o LED não estará aceso.
• Posição AUTO - O estado dos contatos, do indicador mecânico e o LED estarão de acordo com alimentação da bobina.
• Posição OFF - Independentemente dos terminais A1 e A2 estarem ou não com tensão, a bobina não será alimentada e os contatos estarão em estado de não operação, assim como o indicador mecânico não estará visível e o LED não estará aceso.
Características:
• Contactos:
- Corrente nominal: 25A
- Corrente máx. instantânea: 120A
- Tensão nominal: 250 / 440V AC
- Carga nominal em AC1/AC-7a (por contacto @250V): 6250 VA
- Corrente nominal em AC3/AC-7b: 10A
- Carga nominal em AC15 (por contacto @ 230 V): 1800 VA
- Potência para motor trifásico (400 - 440V AC): 4kW
- Corrente nominal em AC-7c: 10A
- Material dos contactos: AgSnO2 (para altas correntes de pico)
• Bobina
- Bobina AC/DC silenciosa com proteção (varistor)
- Tensão de alimentação nominal: 230V AC (50/60 Hz) / DC
- Potência nominal AC/DC : 2 VA (50 Hz) / 2.2W (DC)
- LED: indica se a bobina está alimentada
• Características gerais
- Vida mecânica: 2000000 ciclos
- Vida elétrica a carga nominal em AC-7a: 30000 ciclos
- Tempo de atuação: operação/desoperação: 18/40 ms
- Isolamento entre a bobina e os contactos (1.2/50 μs): 6kV
- Temperatura ambiente: –20 … +50°C
- Classe de proteção: IP20
- Montagem: em calha DIN 35 mm (EN 60715)
- Dimensões: 35 x 88.8 x 60.8mm
