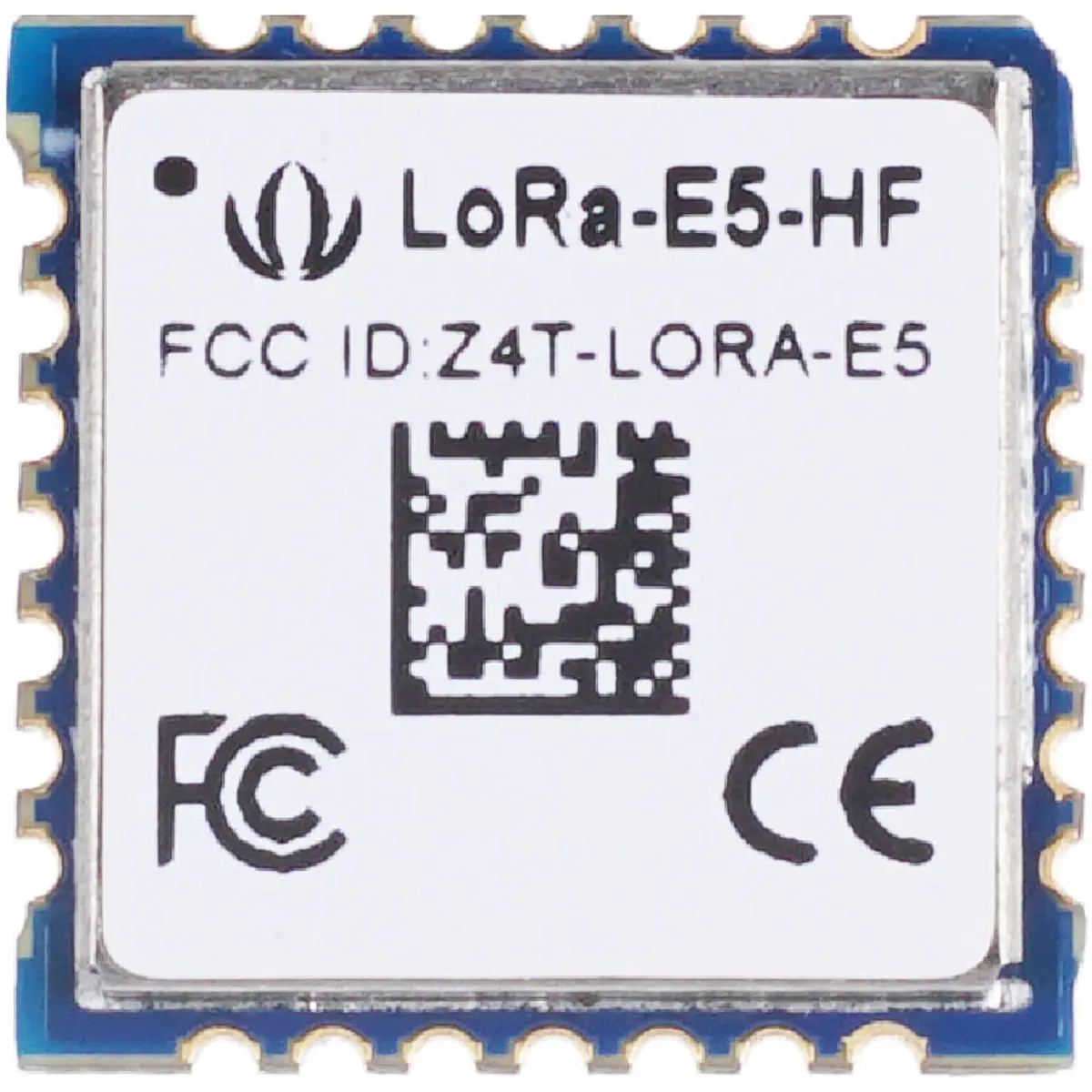

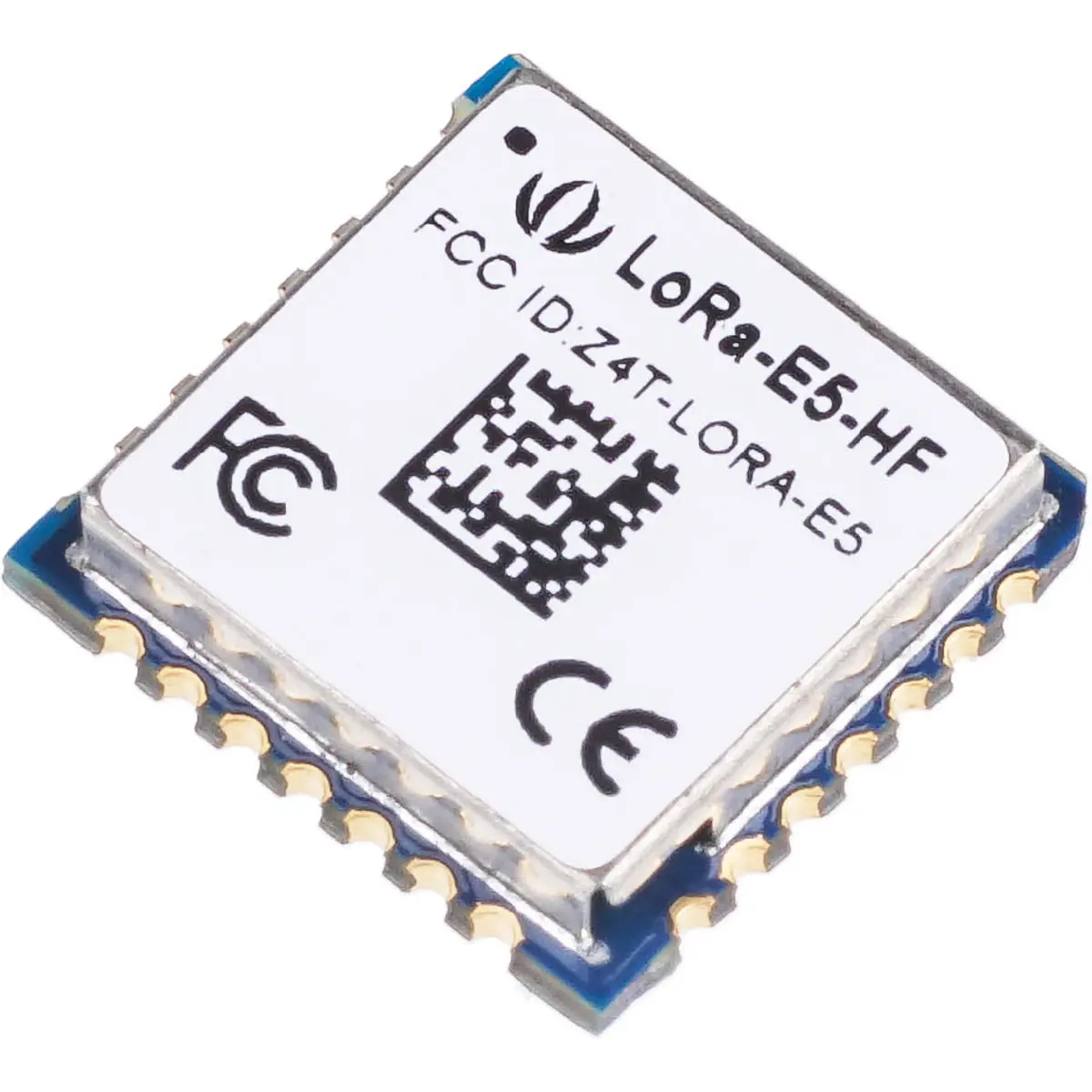

O LoRa-E5 é um módulo LoRaWAN de baixo custo, com consumo de energia ultrabaixo, extremamente compacto e de alto desempenho, projetado por Seeed Technology Co., Ltd.
Ele contém o ST system-level package chip STM32WLE5JC que pertence à família dos STM32WL e é um dos primeiros System-on-a-Chip (SoC) integrado com a combinação de LoRa RF e MCU. Possui, num único chip monolítico, o MCU de ultra-baixa potência ARM Cortex M4 e o LoRa SX126X (portanto, também suporta o modo (G)FSK e LoRa).
Todas as versões anteriores do módulo LoRaWAN requerem o uso adicional de MCU (Microcontrolador) para executar o código do aplicativo. Mas, agora, você pode colocar direta e imediatamente o Módulo LoRa-E5 STM32WLE5JC em uso para concluir este processo sem a confusão de acessórios adicionais. Com a forma Stamp Hole, o LoRa-E5 permite que você integre este módulo na placa-mãe do seu dispositivo de forma conveniente. Você não precisa perder tempo e esforço projetando seu próprio dispositivo do zero com o uso de MCU e chip LoRa. Além disso, o módulo já foi certificado, de forma que seu dispositivo concluído pode ser certificado e aprovado por qualquer agência de forma barata e rápida.
Graças ao design inovador, LoRa-E5 tem um custo comparativamente mais baixo do que outros módulos LoRaWAN e isso economizará muito seu orçamento em todo o processo de design do produto.
LoRa-E5 O módulo LoRaWAN® é altamente adequado para aplicações de longa distância e ultra-baixo consumo de energia, como agricultura inteligente, cidade inteligente, leitura de medidores sem fio, redes de sensores, comunicação sem fio e outros cenários de IoT de área ampla e baixa potência. Se você deseja um módulo para projetar seu próprio sensor LoRaWAN, para construir nós de IoT ou para oferecer suporte a qualquer aplicativo de comunicação sem fio, LoRa-E5 é a escolha premium que fornece uma experiência de utilizador ideal.
CARACTERÍSTICAS:
• Consumo de energia ultrabaixo: tão baixo quanto 2,1uA no modo de suspensão (WOR)

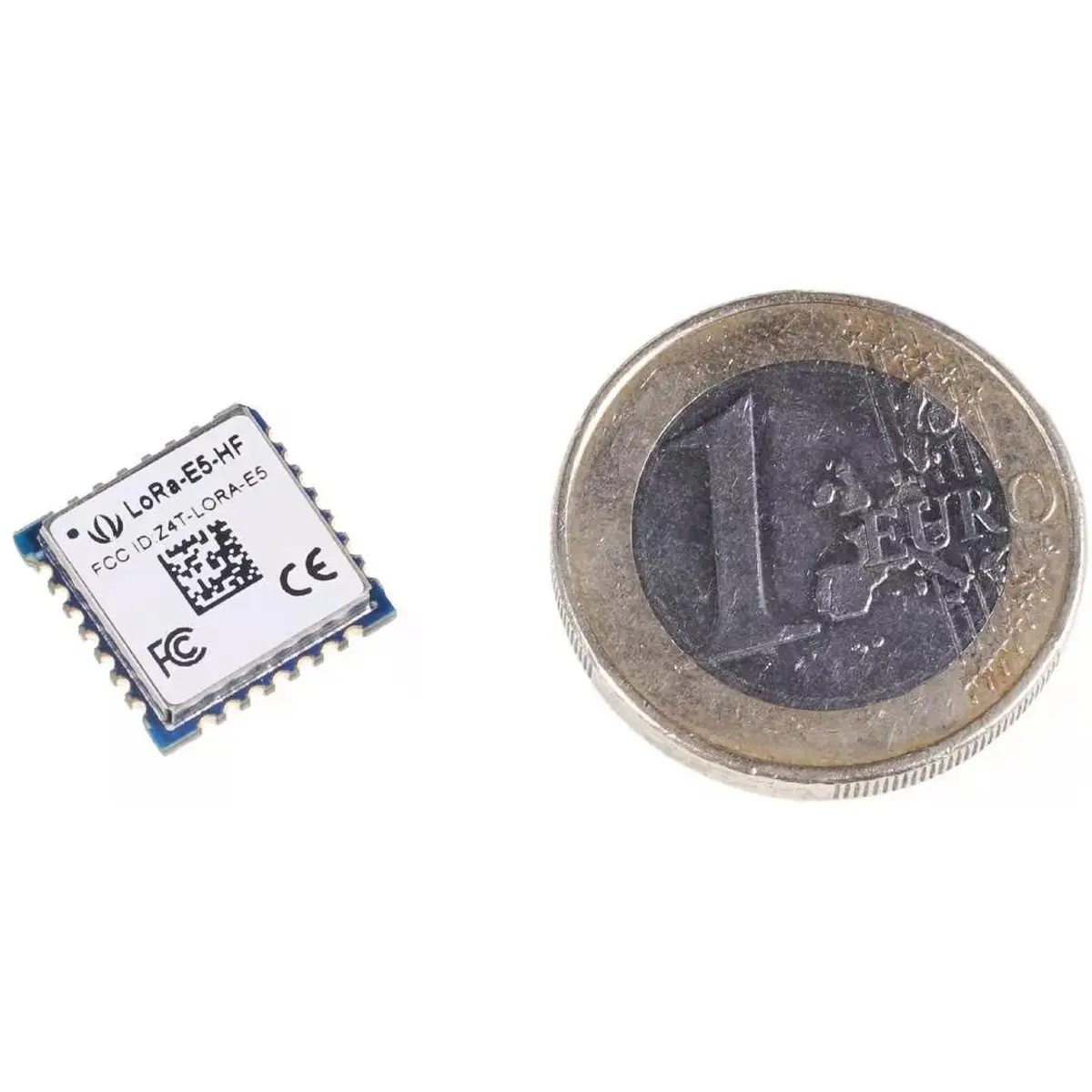

• Tamanho extremamente compactado: 12 mm * 12 mm * 2,5 mm 28 pinos SMT
• Alto desempenho: TXOP = 22dBm @ 868 / 915MHz; Sensibilidade de -136,5dBm para SF12 com 125KHz BW
• Uso de longa distância: link budget de 158dB
• Conectividade sem fio: protocolo LoRaWAN® incorporado, comando AT, suporta o plano de frequência LoRaWAN® global
• Compatibilidade mundial: ampla faixa de frequência; EU868 / US915 / AU915 / AS923 / KR920 / IN865
• Grande Flexibilidade: Para utilizadores que desejam desenvolver software no MCU do módulo, outros GPIOs do MCU podem ser facilmente manipulados, incluindo UART, I2C, ADC, etc. Essas interfaces GPIO ricas são úteis para utilizadores que precisam expandir periféricos.
• Com certificações FCC e CE
• Este módulo LoRa E5 foi projetado com padrões industriais, portanto, é altamente adequado para produtos de IoT industriais, com uma ampla temperatura de trabalho de -40°C ~ 85°C.
ESPECIFICAÇÕES:
• Core: 32-bit Arm Cortex-M4 CPU, até 48MHz
• LoRaWAN stack:
- Built-in com AT Command Firmware;
- Programável com a MCU Package no STM32Cube Ecosystem

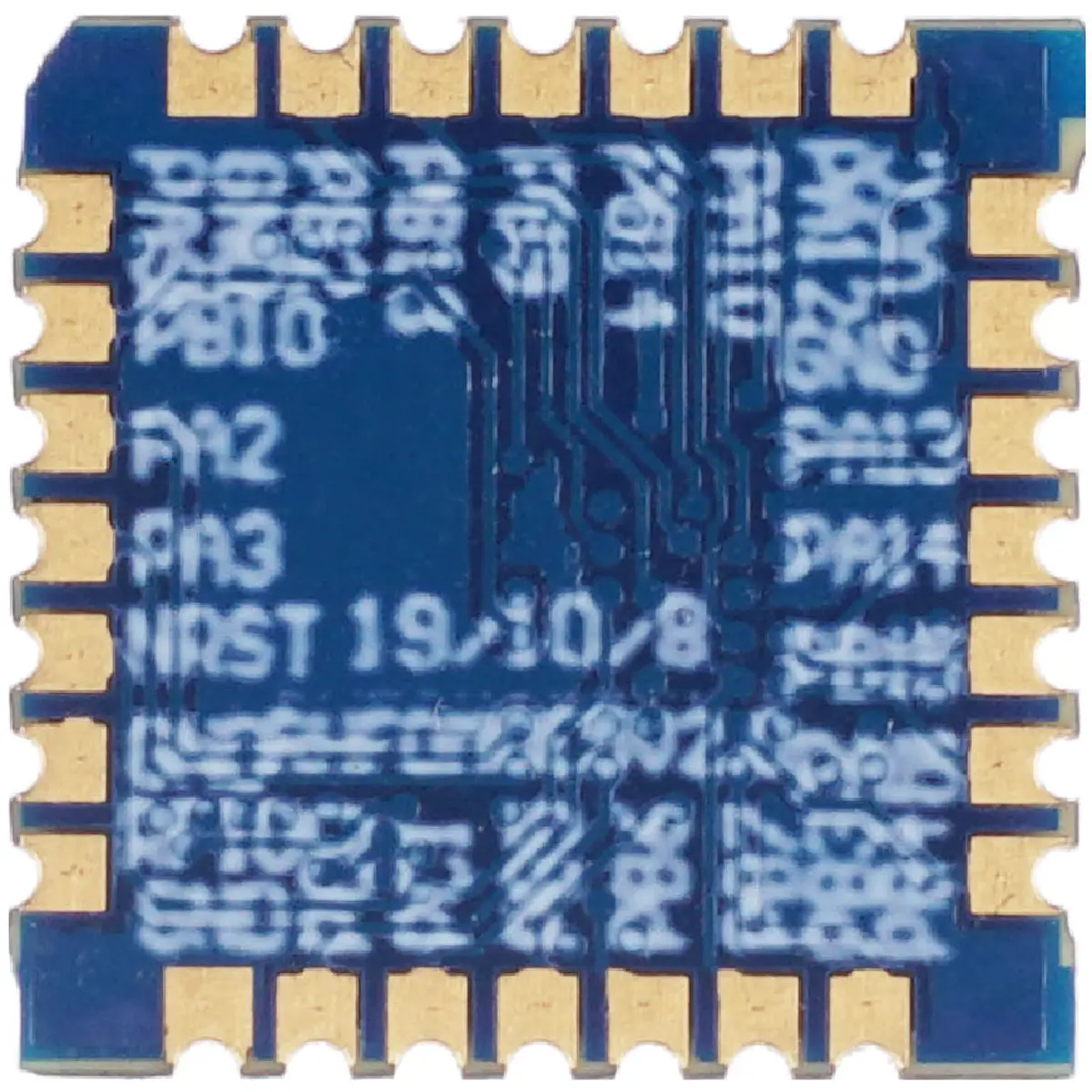

• Encapsulamento: SMD, 12*12mm, 28 pinos
• Interfaces: UART*3, I2C*1, ADC(12-bit)*l, SPI*1, GPIO*6
• Sensibilidade: -116.5dBm(SF5), -121.5dBm(SF7), -136dBm(SF12)
• Modulação: LoRa, (G)FSK, (G)MSK and BPSK
• Certificações: FCC and CE (EU868/US915)
• Alimentação: 1.8V ~ 3.6V
• Potência de saída RF: até +20.8dBm a 3.3V
Observação: Se você precisar de uma placa para desenvolvimento de prototipagem baseada neste módulo, use a
LoRa-E5 mini (STM32WLE5JC) Dev Board.
