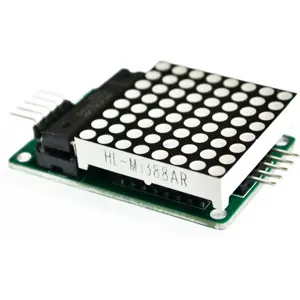

Módulo matriz LED vermelho 8x8 DOT (MAX7219)

Este módulo de display LED de matriz 8x8 em vermelho funciona com um driver de cátodo comum e ligação serial de 4 fios, facilitando a conectividade com microcontroladores como Arduino. Permite endereçar cada LED individualmente sem atualizar toda a matriz, com brilho ajustável via software. Operação entre 4.7V e 5.3V e consumo típico de 320mA a 5V. Ideal para projetos de sinalização, painéis informativos e interfaces visuais compactas, com montagem simples em prototipagem de hardware.
REF
Ver stock (6 unidades online)
Módulo matriz LED vermelho 8x8 DOT (MAX7219) Módulo matriz LED vermelho 8x8 DOT (MAX7219)
€ 3,41
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
Preços Especiais por Quantidade
Quantidade Poupança Preço Unit. Final
5+ -20% = € 0,69 € 2,72
O mini módulo de display LED de matriz de pontos 8 × 8 é baseado no chip do módulo de matriz de pontos MAX7219. É um driver de cátodo comum de entrada serial que conecta microcontroladores a matrizes de LED.

Todos os microcontroladores comuns, incluindo os modelos Arduino, podem ser conectados a este módulo.

A conexão é feita usando a interface serial de 4 fios. Cada saída pode ser endereçada sem atualizar a exibição inteira. Este módulo requer apenas 3 linhas de E / S para conduzir o monitor, tornando-o ideal para seus projetos de microcontrolador. Recursos como brilho da tela podem ser ajustados no software para o MAX7219.


Pinout:
CLK: Entrada de relógio serial.
CS: Entrada de Seleção de Chip.
DIN: Entrada de dados seriais.
DOUT: Saída de dados seriais.
VCC: Tensão de alimentação positiva. Ligue a + 5V.
GND: Ground

Especificações:
- Tensão de operação: 4.7V - 5.3V DC
- Corrente de funcionamento: 320mA
- Tamanho do pixel de exibição: 3.75mm
- Cor do LED: Vermelho
