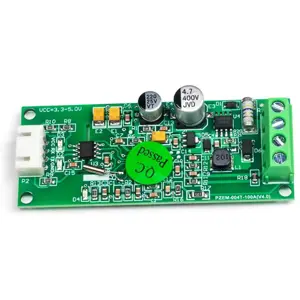

Módulo medidor de tensão/corrente/potência/FP e energia com comunicação série TTL - PZEM004T V4.0

Este módulo mede a tensão, corrente, frequência, fator de potência, potência ativa e energia ativa de cargas com tensões até 260V AC e correntes até 100A (recorrendo a um transformador de intensidade).

Os valores medidos por este módulo podem ser lidos através da interface de comunicação série RS232 de nível TTL (compatível com Arduino 5V).

Especificações:
- Gama de tensão: 80 ~ 260VCA, resolução 0.1V, precisão 0.5%;
- Gama de corrente: 0.02 ~ 100A, resolução 0.001A, precisão 0.5%;
- Gama de potência (ativa): 0.4W ~ 23kW, resolução 0.1W; precisão 0.5%
- Formato de saida:
→<1000w mostra 1 casa decimal ex: 995.3W;
→ > 1000w não mostra a casa decimalex 1043W;
- Gama do fator de potência: 0.00 ~ 1.00, resolução 0.01 (precisão 1%);
- Energia ativa: 0 ~ 250000kWh, resolução 1Wh, precisão 0.5%
-Formato de saida:
→<10kWH, a unidade aparece sem decimal ex: 9873Wh (1kWh = 1000Wh)
→>10kWh demonstra o valor em kWh com decimal ex:  12483.99kWh
- Gama de frequência: 45 ~ 65Hz, resolução 0.1Hz
- Precisão: 0.5% (Exceto fator de potência que é 1%)
- Comunicação: Serial RS232 nível TTL (UART)
- Tensão de alimentação: 5V
- Dimensões da placa: 74 x 30 x 14mm



▶
