Como você construiria um sistema que pudesse calcular a distância em direção a um objeto ou detectar se há movimento presente?
Normalmente você usaria um sensor ultrassônico ou LiDAR para medição de distância e sensor de movimento PIR para detecção de movimento.
E se disséssemos que existe um módulo tudo-em-um que poderia fazer todas essas funções com mais precisão e também executar funções como detecção de velocidade de objetos em movimento e detecção de ângulo de objetos. Você acredita nisso?

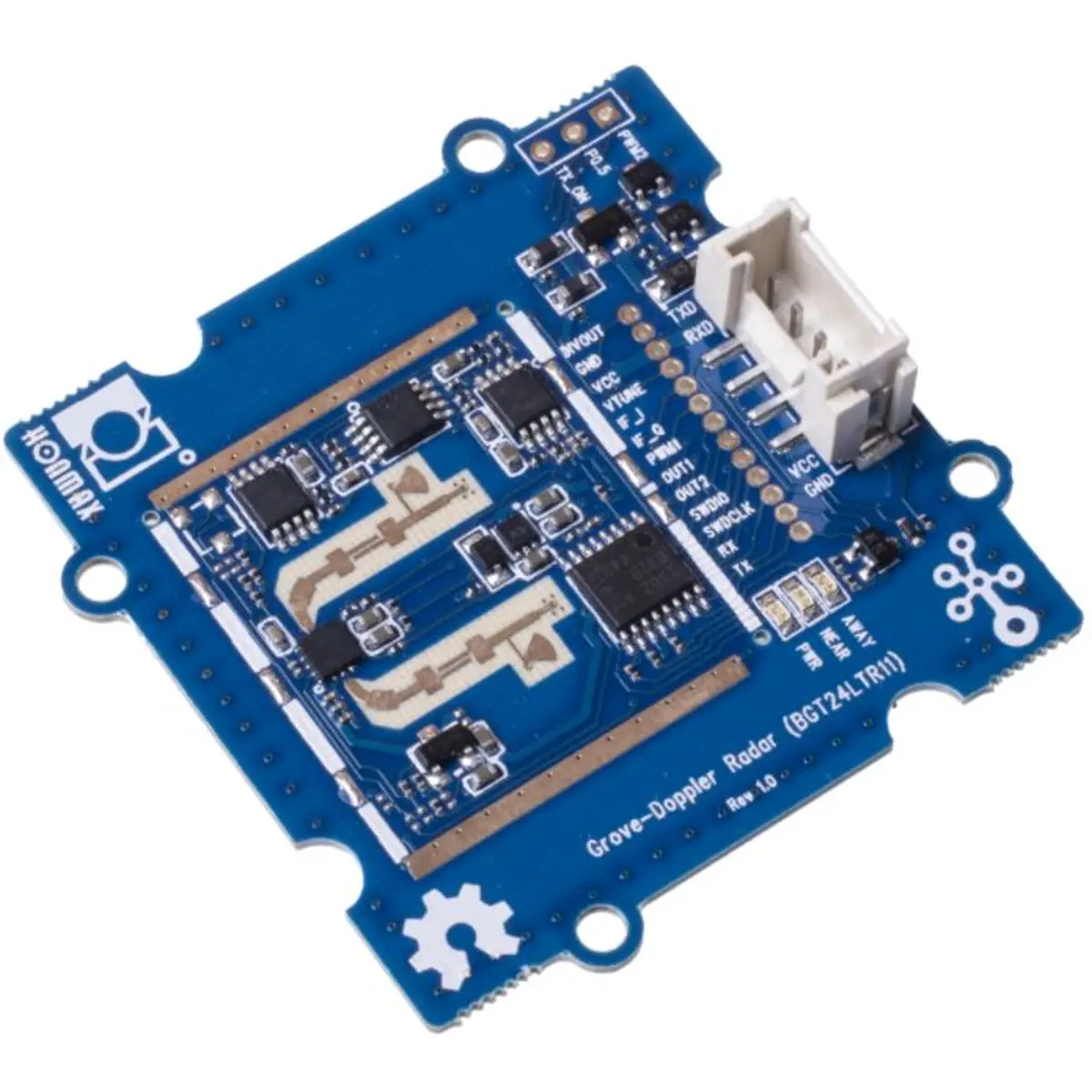

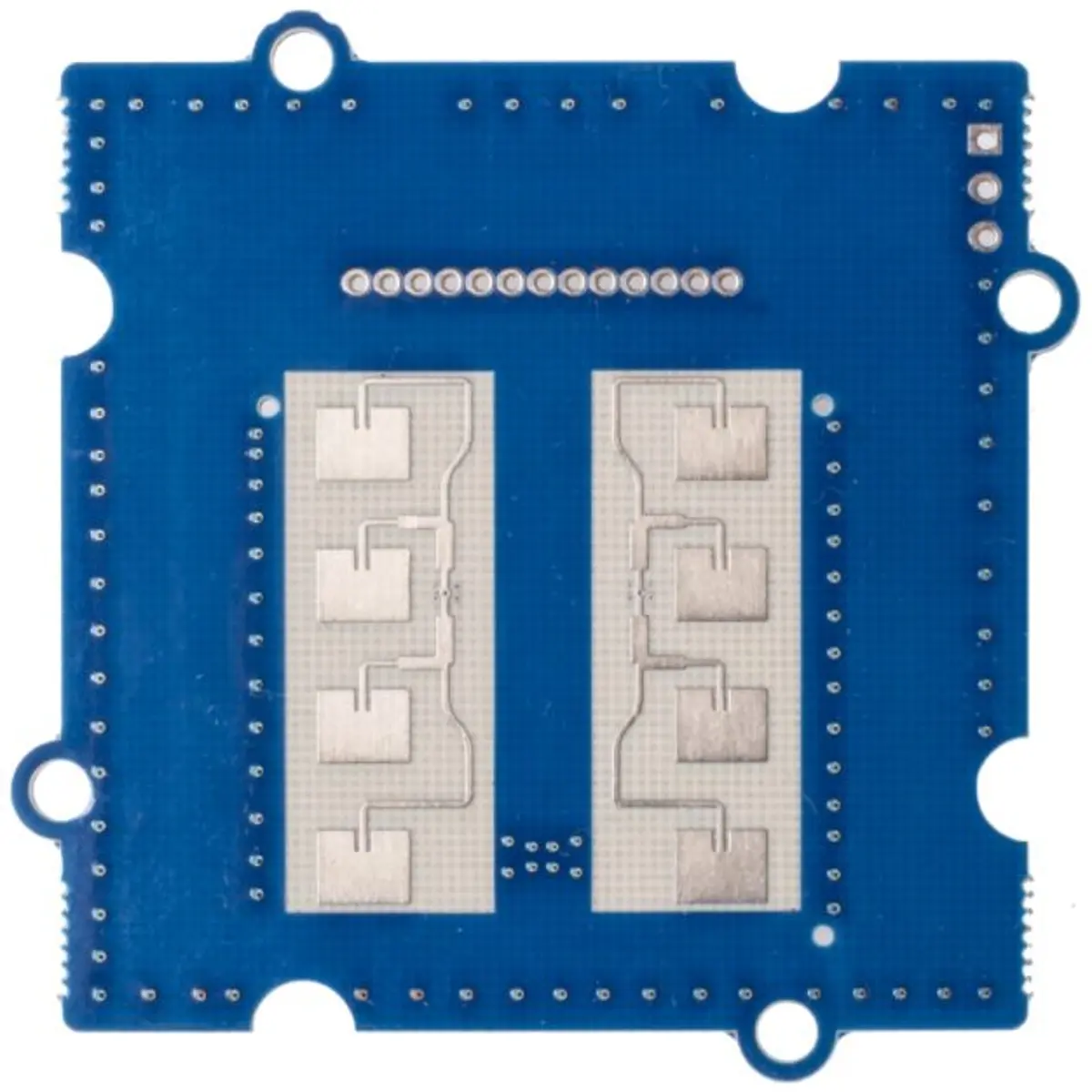

Este é o radar Grove-Doppler.
O radar Grove-Doppler é baseado no BGT24LTR11 Silicon Germanium MMIC, que é um transceptor de radar de 24GHz. É conduzido por um MCU XMC1302 baseado no Arm® Cortex®-M0. Vem num pacote compacto e funciona com energia muito baixa, fornecendo medições de alta precisão.
A alta frequência deste módulo permite uma alta penetração através de objetos e, portanto, este módulo não precisa ser exposto do lado de fora durante a implantação, mas sim atrás de um objeto. Isso, por sua vez, é extremamente útil em sistemas de segurança. Além disso, é capaz de operar em condições climáticas adversas, como altas temperaturas, poeira e chuva.
Especificações:
- MMIC: BGT24LTR11
- MCU: XMC1302 Arm® Cortex®-M0
- Frequência de transmissão: Mín: 24 GHz / Típico: 21,125 GHz / Máx: 24,25 GHz
- Potência de saída (EIRP): 7dBm @ 25 ° C
- Tempo de atualização: 300ms
- Interface de comunicação: UART (115200)
- Distância de Detecção: 10m @ 0dBsm
- Campo de detecção padrão: 65° horizontal (-6dB) / 22° vertical (-6dB)
- Tensão de alimentação 3,3-5V
- Peso 5g
Como a tecnologia de radar Doppler funciona neste módulo?
O radar Doppler funciona enviando um feixe de ondas de radiação eletromagnética do transmissor (Antena TX), com uma frequência precisa, para um objeto em movimento.
Assim que a onda de radiação eletromagnética entra em contato com um objeto, ela viaja de volta para o receptor (Antena RX). No entanto, quando a onda foi refletida do objeto em movimento, a onda agora tem uma frequência diferente em comparação com a frequência original que ela emitiu.
Mais possibilidades para utilizadores experientes
O módulo de radar Grove-Doppler é projetado de forma que as pinagens sejam quebradas do MCU e do MMIC para permitir que utilizadores avançados mexam neste módulo.

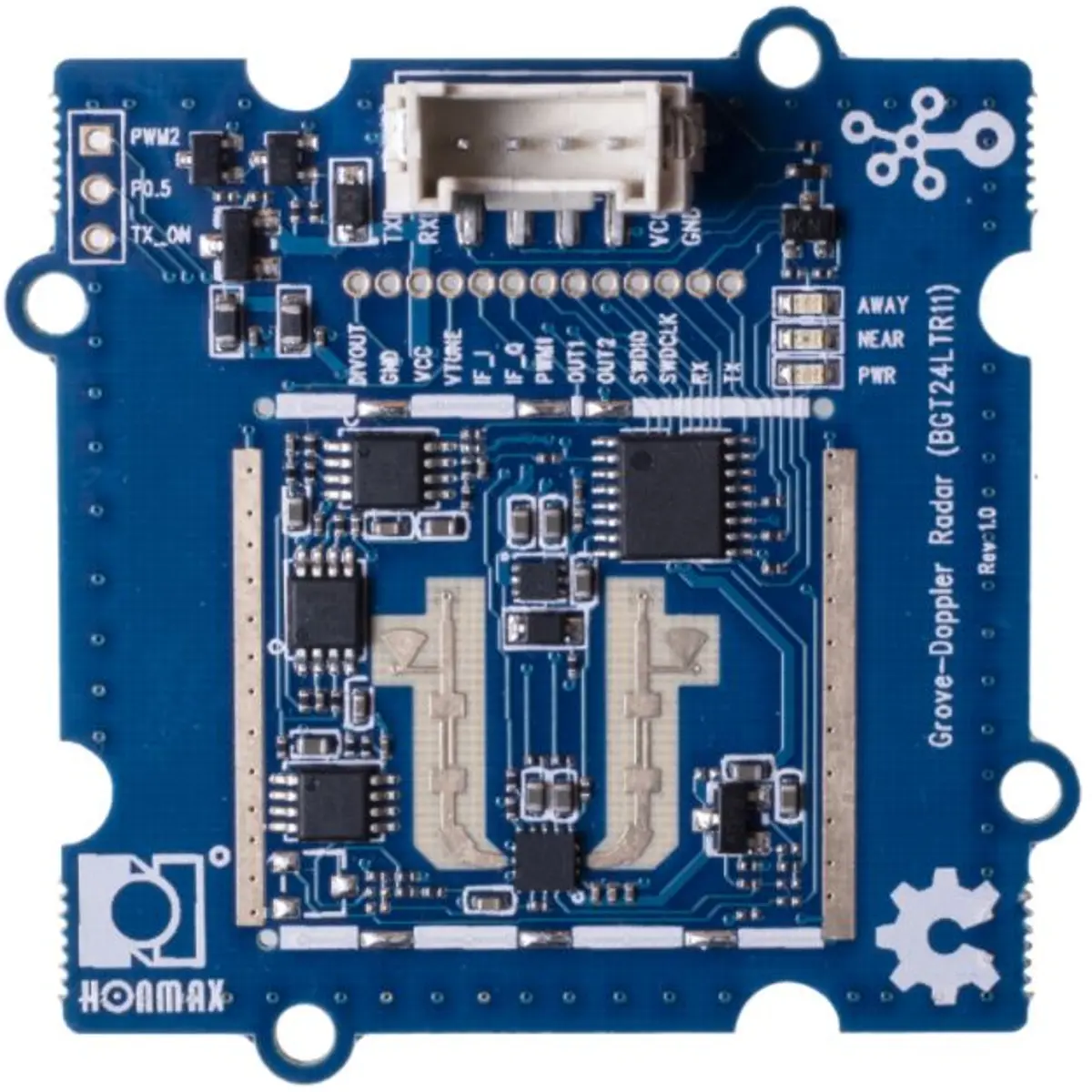

Além disso, os indicadores LED integrados podem ajudar os utilizadoresa identificar se os objetos estão se movendo para perto ou para longe do módulo. Quando o objeto se move em direção ao radar, ele indica "NEAR" e quando o objeto se afasta do radar, ele mostra "AWAY".
