Módulo LED driver de corrente constante compatível com Arduino

Este módulo driver de LEDs fornece corrente constante e controlo de escurecimento para LEDs e fitas de iluminação. Opera com uma faixa de entrada de 6 a 16V e apresenta um pino DIM compatível com 3.3V ou 5V lógico. O dimming pode ocorrer por tensão analógica (0.5–2.5V) ou por PWM, permitindo variação de 0 a 100% com resposta estável. Cada canal regula aproximadamente 600 mA, com a opção de aumentar até 1 A substituindo a resistência sensor, mantendo a segurança com a verificação das especificações do LED.
REF
Em Stock (13 unidades) Entrega imediata

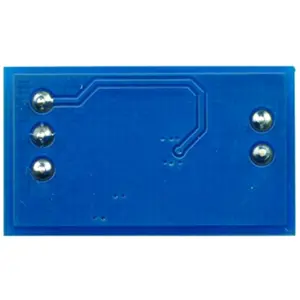

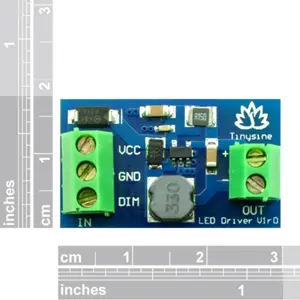

Módulo LED driver de corrente constante compatível com Arduino Módulo LED driver de corrente constante compatível com Arduino Módulo LED driver de corrente constante compatível com Arduino
€ 8,86
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
Preços Especiais por Quantidade
Quantidade Poupança Preço Unit. Final
5+ -3% = € 0,28 € 8,57
10+ -9% = € 0,77 € 8,08
Este é um driver económico e fácil de usar, que permite controlar os LEDs e fitas LEDs. Alimentado com uma ampla faixa de tensões de entrada (6v a 16v) ​​conectadas aos bornes VCC e com pino DIM de padrão de 3.3v ou 5v lógico.

O pino DIM é fornecido para controle de dimmer. O escurecimento pode ser feito por uma tensão analógica (20% -100% da corrente máxima, variando a tensão de 0,5V a 2,5V) ou por PWM (desde que a tensão mínima de PWM seja menor que 0,4V e a tensão máxima seja superior a 2,4V ) para um intervalo completo de 0 a 100%.

O Driver LED suporta controle PWM, desde que o sinal esteja acima de ~ 1.5V e cada LED seja direcionado para ~ 600mA. Essa corrente pode ser reduzida apresentando uma tensão analógica ou um sinal PWM à placa. Verifique a corrente máxima aceitável do LED antes de alimentá-lo com 100% de corrente de 600mA. Ou você pode queimar seu LED.

Pode aumentar a corrente máxima da placa de driver de LED em até 1A por canal; para fazer isso, substitua a resistência sensor para valores menores. Para calcular o novo valor, use esta fórmula: I LED = 0,1 / R . Assim, para uma corrente 1A, você terá que substituir a resistência para 0,1Ω. Não se esqueça de ser cauteloso com as classificações de corrente; em 1A, o resistor sensor estará dissipando 1/10W, então você provavelmente deseja uma resistência de pelo menos 1/8W.





Exemplo de ligação do módulo:





Esquema eletrónico do módulo:
