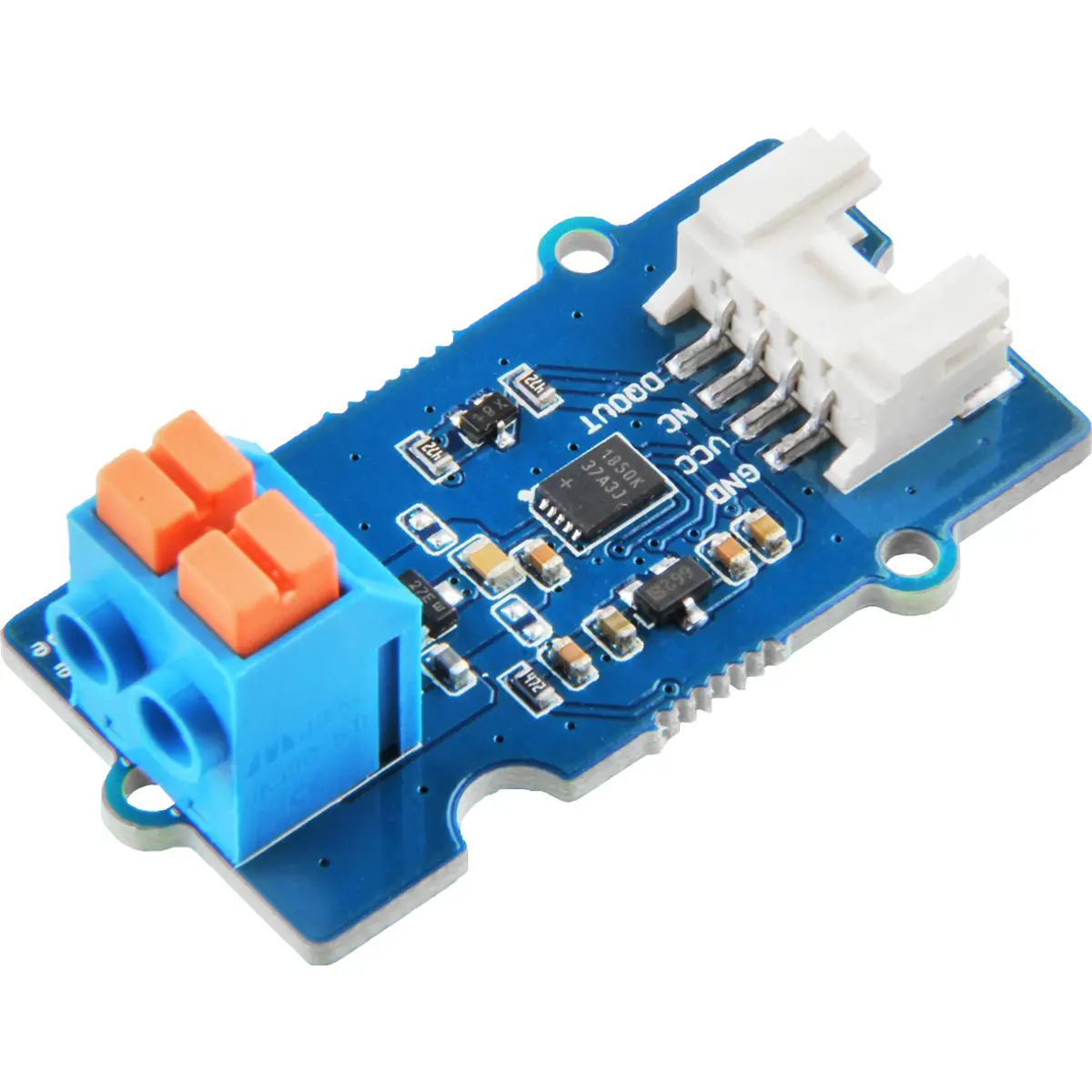

Seeed - Módulo Grove - Amplificador de termopar tipo K (MAX31850K)

O amplificador termopar de 1 fio Grove (MAX31850K) é um conversor de termopar para digital com resolução de 14 bits e compensação de junção fria. Este módulo foi projetado para ser usado em conjunto com um termopar tipo K. Os termopares têm uma faixa de medição muito maior que os termistores.

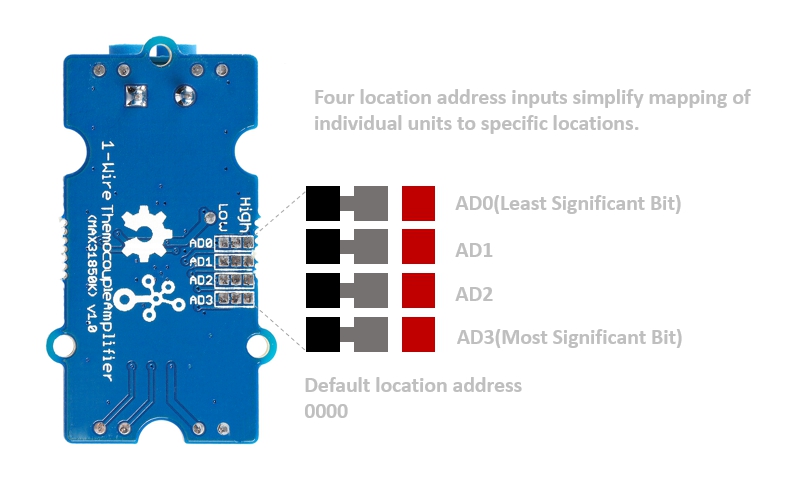

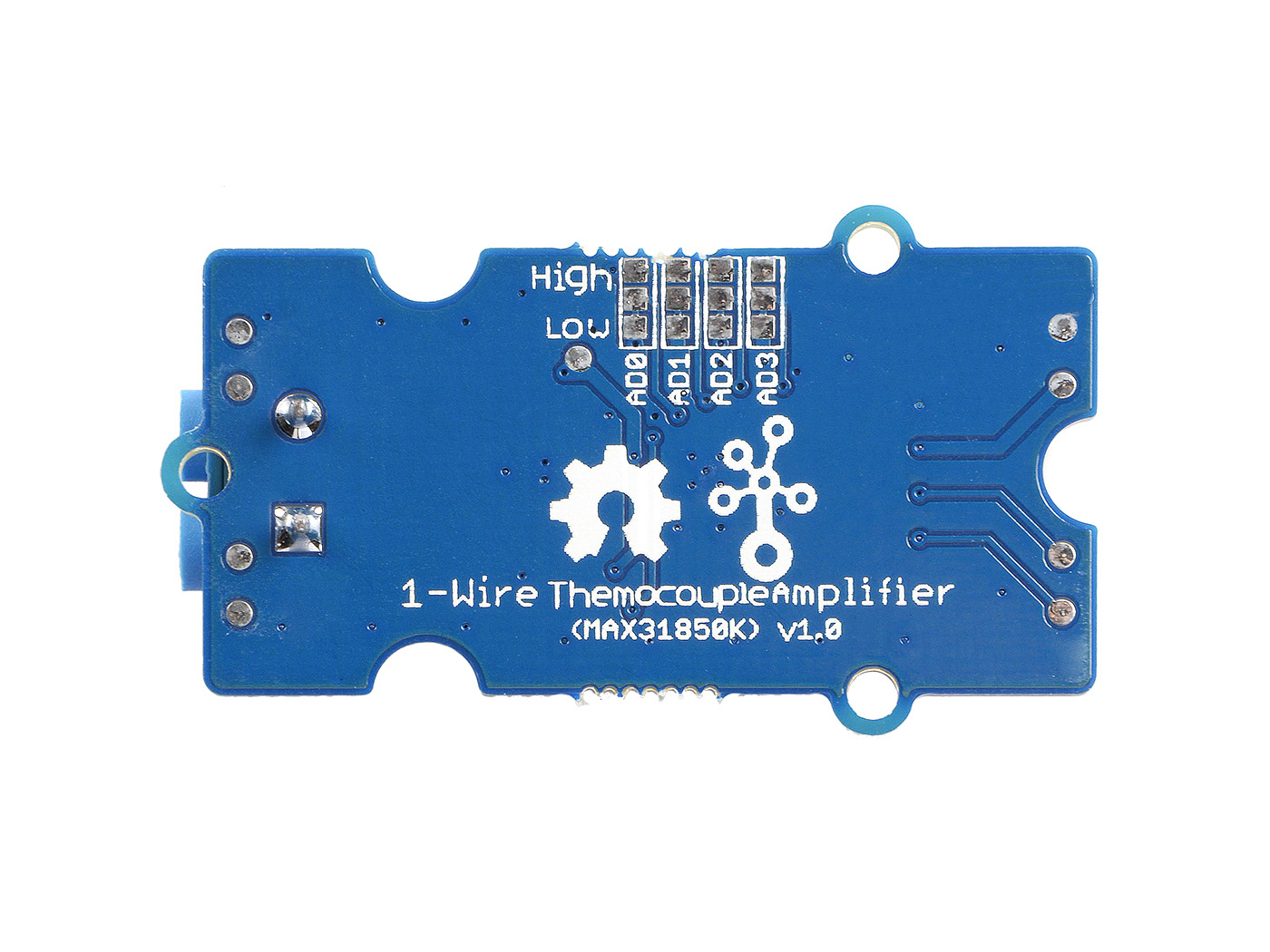

Este módulo é baseado no MAX31850K, que integra amplificador, ADC e ROM de 64 bits. Graças à ROM de 64 bits, cada dispositivo possui um código serial exclusivo de 64 bits, que permite que várias unidades funcionem no mesmo barramento de 1 fio. Portanto, é simples usar um microcontrolador (o dispositivo mestre) para monitorar a temperatura de muitos termopares distribuídos numa grande área.

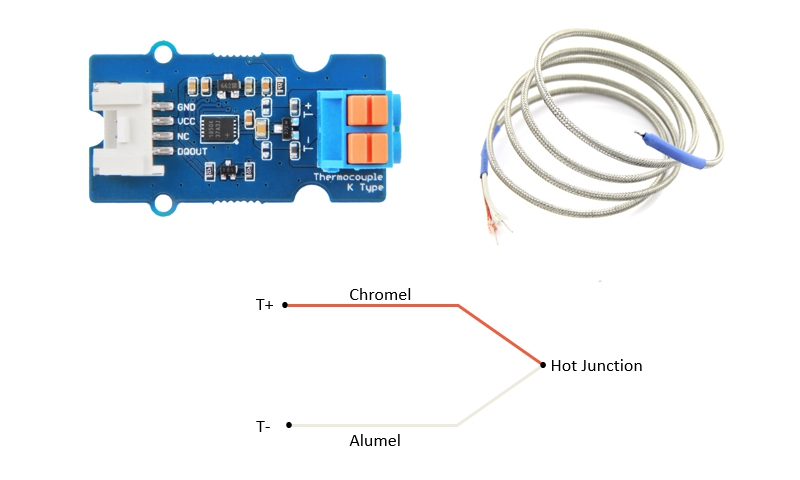

Note que este módulo não pode funcionar sozinho, ele deve funcionar com um termopar do tipo k.

Características
- Compensação de Junção Fria Integrada
- Ampla Faixa de Conversão: permite leituras de -270 ℃ a + 1768 ℃
- Resolução de 14 bits, 0,25 ℃
- Não funciona com nenhum outro tipo de termopar excepto o tipo K
- Detecta o termopar aberto

Especificações Técnicas:

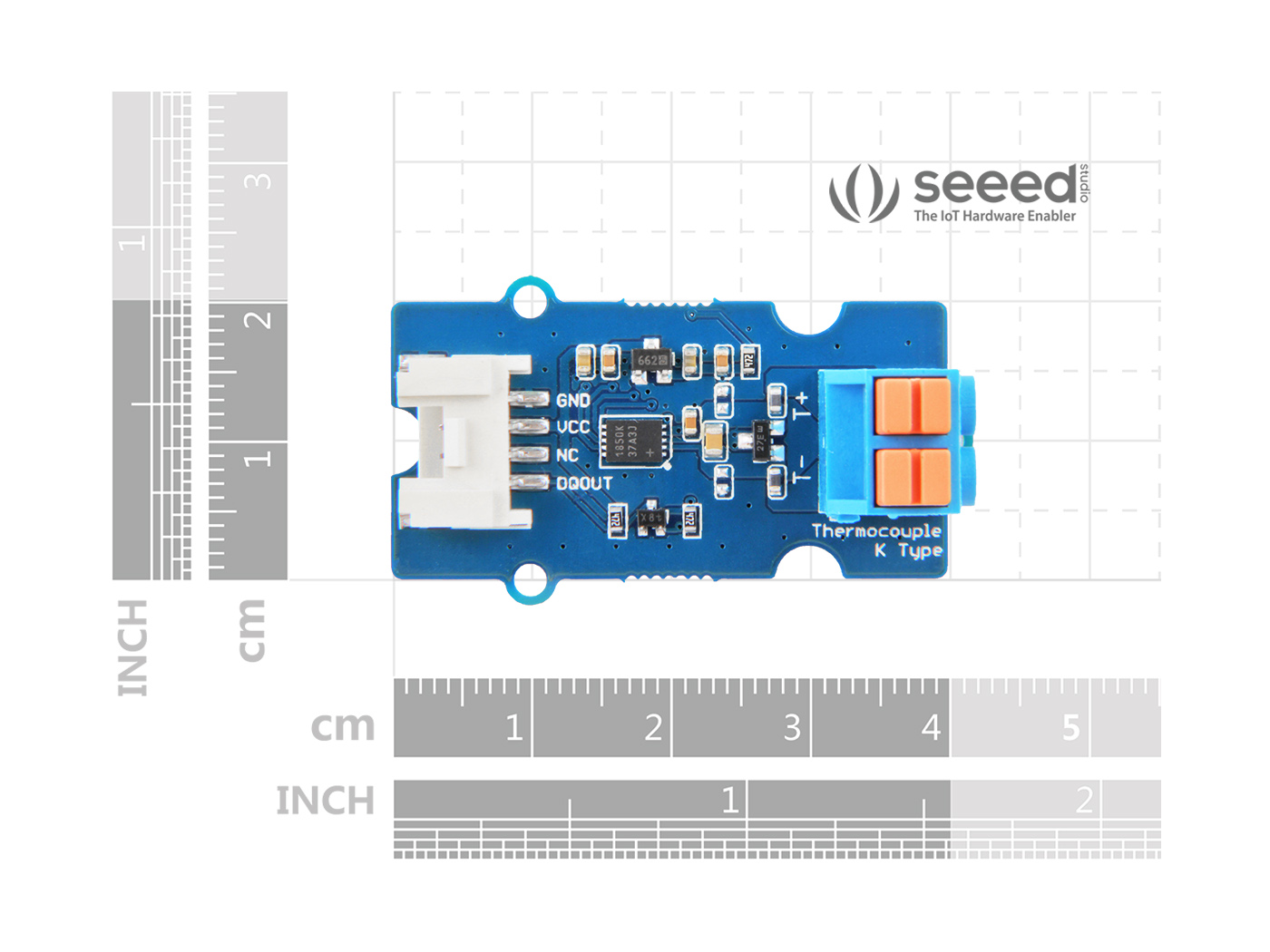

- Dimensões: 40 mm x 20 mm x 18 mm
- Peso GW 11,1g NW 4,9 g
- Tensão operacional: 3,3 V / 5 V
- Resolução de temperatura: 14 bits
- Precisão de temperatura: ± 2 ℃
- Faixa de temperatura operacional: -40 ℃ a + 125 ℃
- Amplitude Térmica de armazenamento: -65 ℃ a + 150 ℃
- Permitir intervalo de leituras: -270 ℃ a + 1768 ℃

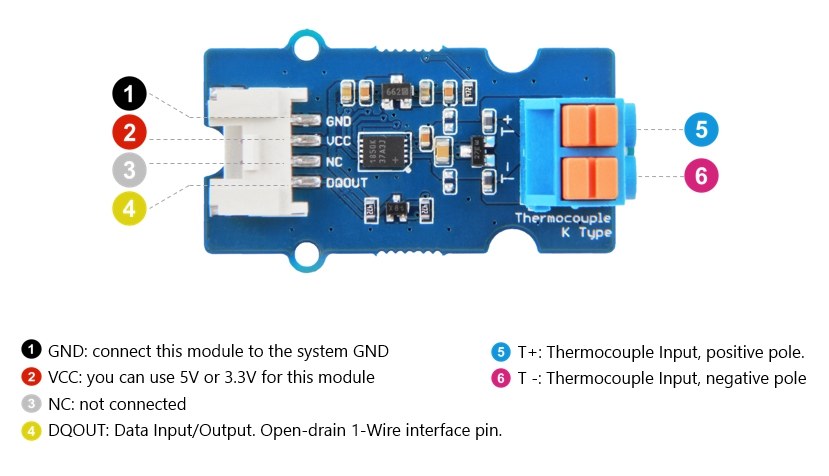

- Entrada Jack: DIP Fêmea Blue-2Pin
- Interface de saída: Barramento de 1 fio


Consulte a documentação na [Wiki]
