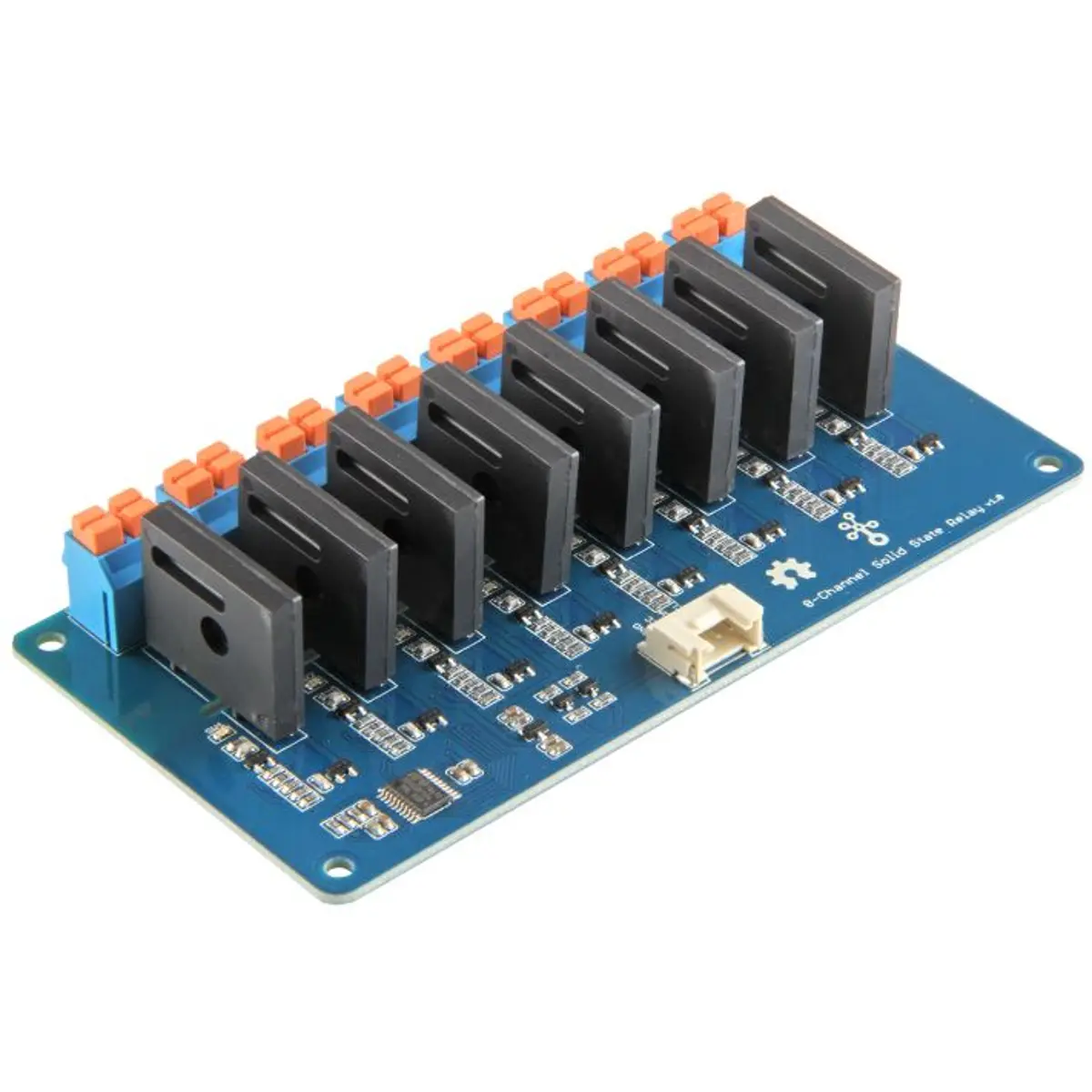

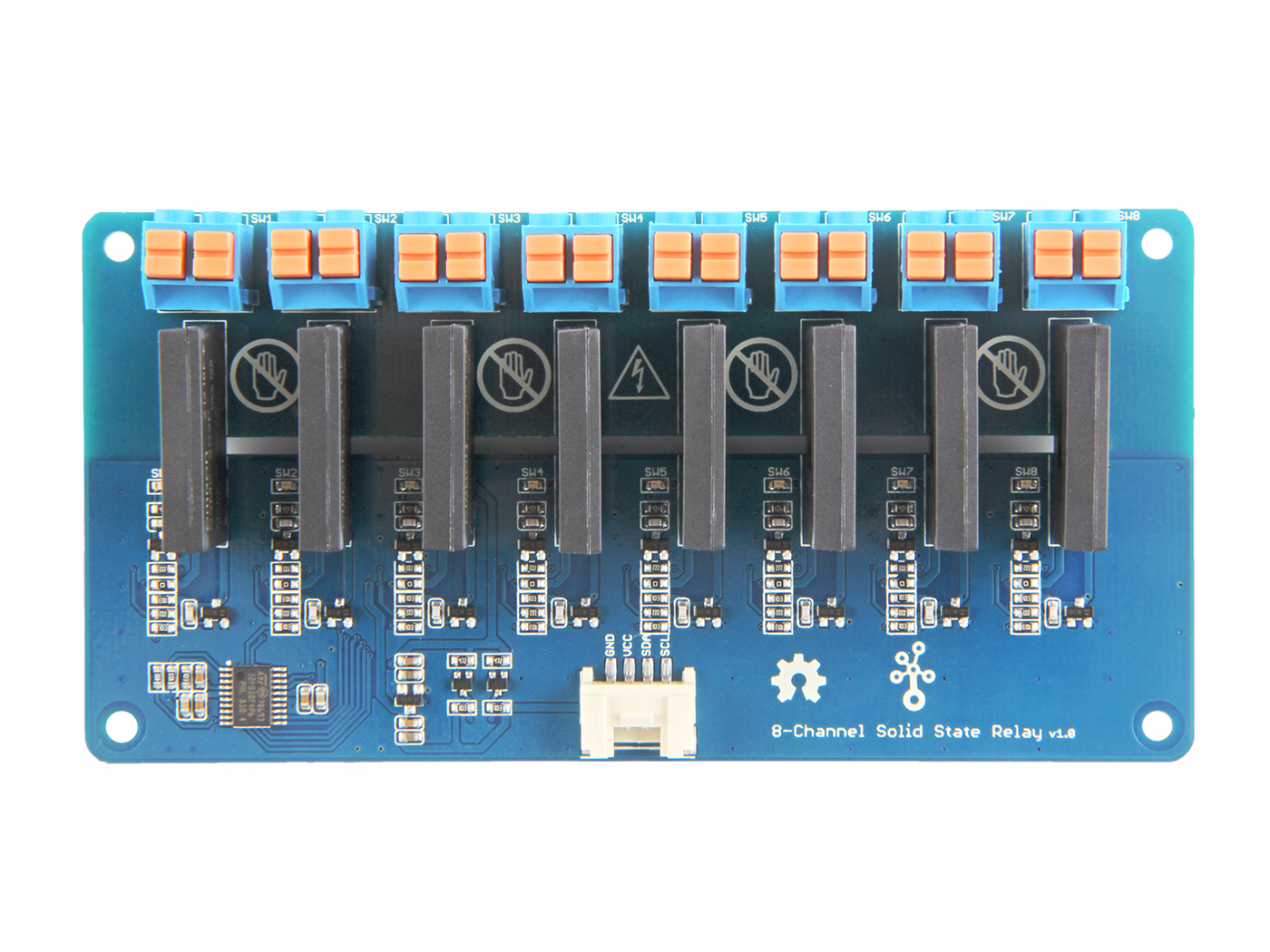

Em vez de usar bobinas, os relés de estado sólido (SSR) usam dispositivos semicondutores de potência, como tiristores e transistores, que fornecem uma velocidade de comutação muito mais rápida do que os relés mecânicos. Este módulo é baseado nos relés G3MC202P de alta qualidade, que permitem usar um 5VDC para controlar o MAX. 240VAC. Com a ajuda da interface Grove, torna-se muito fácil usar o SSR com o seu Arduino.
Características:
Vantagens sobre relés mecânicos:
Os relés de estado sólido 1 têm velocidades de comutação muito mais rápidas em comparação com os relés eletromecânicos e não têm contatos físicos para desgastar.
2-Operação totalmente silenciosa.
3-Nenhum contacto físico significa que não há faíscas, permite que ele seja usado em ambientes explosivos, onde é crítico que nenhuma faísca seja gerada durante a troca.
4-Aumento da vida útil, mesmo que seja ativado muitas vezes, pois não há partes móveis a serem desgastadas e nenhum contato para cravar ou acumular carbono.
5- O SSR compacto e de perfil fino da construção monobloco com um quadro de eletrodos tudo-em-um incorpora um PCB, terminais e dissipador de calor, que é muito menor que os relés mecânicos, e pode integrar mais canais.
Desvantagens:
1-Quando fechado, maior resistência (geração de calor) e aumento do ruído elétrico.
2-Quando aberto, menor resistência e corrente de fuga reversa.
3-Só funciona para AC laod.
Aplicações Típicas
- Operações que requerem comutação de baixa latência, por exemplo, controle de luz do estágio.
- Dispositivos que exigem alta estabilidade, por exemplo, dispositivos médicos, sinais de trânsito.
- Situações que exigem à prova de explosão, anticorrosão, à prova de humidade, por exemplo, carvão, indústrias químicas.
Especificações Técnicas:

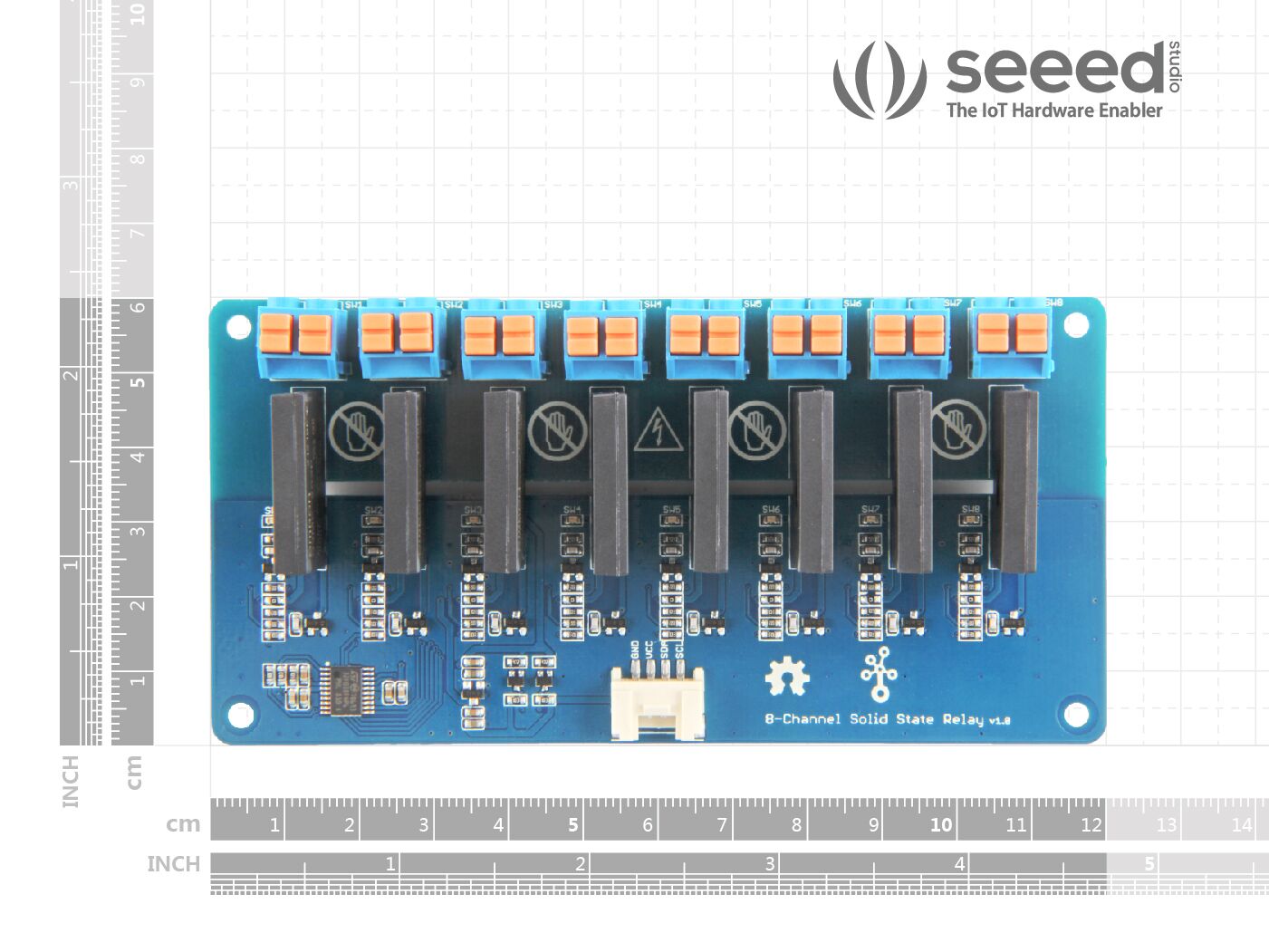

- Dimensões: 120 mm x 60 mm x 25 mm
- Peso GW: 255g
- Tensão de Entrada Operacional: 4 ~ 6V
- Tensão de entrada nominal: 5V
- Faixa de tensão de carga: 75 a 264 VAC 50/60 Hz
- Tensão de carga avaliado: 100 a 240 VAC 50/60 Hz
- Corrente de Carga: 0,1 a 2 A
- Corrente de Fuga: 1,5 mA max. (a 200 VAC)
- Resistência de isolamento: 1.000 MΩ min. (a 500 VDC)
- Temperatura de operação: -30 ° C a 80 ° C (sem congelamento ou condensação)
- Humidade Operacional: 45% a 85% RH
Consulte a documentação na
[Wiki]
