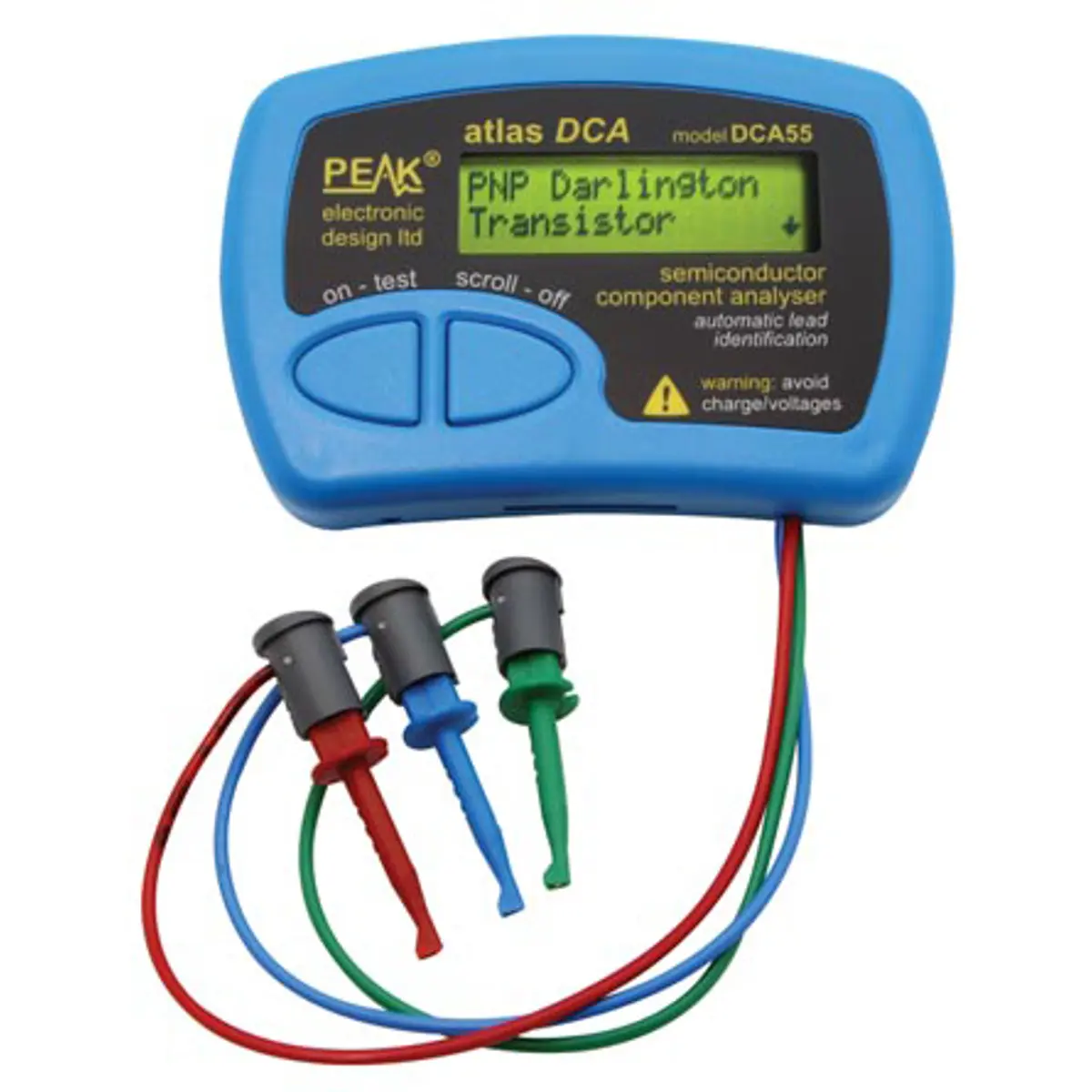

Analisador de componentes semicondutores - Peak DCA55

O analisador de componentes semicondutores identifica automaticamente o tipo de componente e o pinout, detecta diodos de proteção, shunts de resistências e outras características especiais. Mede ganho e corrente de fuga de transistores bipolares (BJT), bem como Vceo e Vbe, com precisão. Avalia MOSFET, JFET e SCR/Triac, e testa diodos, LEDs e transistores com leituras de tensão e limiares. Funciona com uma alimentação entre 7,5 e 12 V, suporta temperaturas de funcionamento de 0 a 50 °C, e possui dimensões compactas (103 x 70 x 20 mm) e peso de 98 g.
REF
EAN
Em Stock (1 unidade) Entrega entre 1 a 3 dias úteis
€ 134,69
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
Características:
- Identificação automática do tipo de componente
- Identificação automática do pinout
- Identificação de características especiais, tais como diodos de protecção e 'shunts' de resistências
- Tansistores bipolares: medições de correntes de ganho e vazamento, detecção de silício e germânio
- Medição do limite gate dos MOSFET
- Medição de tensão para diodos, LEDs e transistores
- Desliga automaticamente ou manualmente

Especificações técnicas:
- Corrente de teste de pico em curto-circuito: -5.5..5.5mA
- Tensão de teste de pico em todo o circuito aberto: -5.1..5.1V
- Transistor:
* Ganho (Hfe): 4..65000
* Precisão do ganho: +/-3% +/-5 Hfe
* Tensão de teste Vceo: 2..3V
* Precisão do Vbe: -2% -20mV a +2% +20mV
* Limite de derivação base-emissor: 50kOhm; -70kOhm
* Corrente de teste do coletor BJT: 2.45..2.55mA
* BJT vazamento aceitável: 0.7mA
* MOSFET
* Corrente de teste de drenagem de depleção: 4.5mA
* Corrente de teste JFET drenagem-fonte: 0.5..5.5mA
- SCR/Triac:
* Corrente de teste gate: 4.5mA
* Corrente de teste de carga: 5.0mA
- Diodo:
* Corrente de teste: 5.0mA
* Precisão de tensão: -2% -20mV a +2% +20mV
* Vf para identificação LED: 1.50..4.00V
* Limite do curto-circuito: 10Ohm
- Bateria:
* Tipo: MN21 / L1028 / GP23A 12V alcalina
* Faixa de tensão: 7.5..12V
* Limiar de aviso: 8.25V
- Temperatura de funcionamento: 0..50ºC

Dimensões: 103x70x20mm
Peso: 98g
