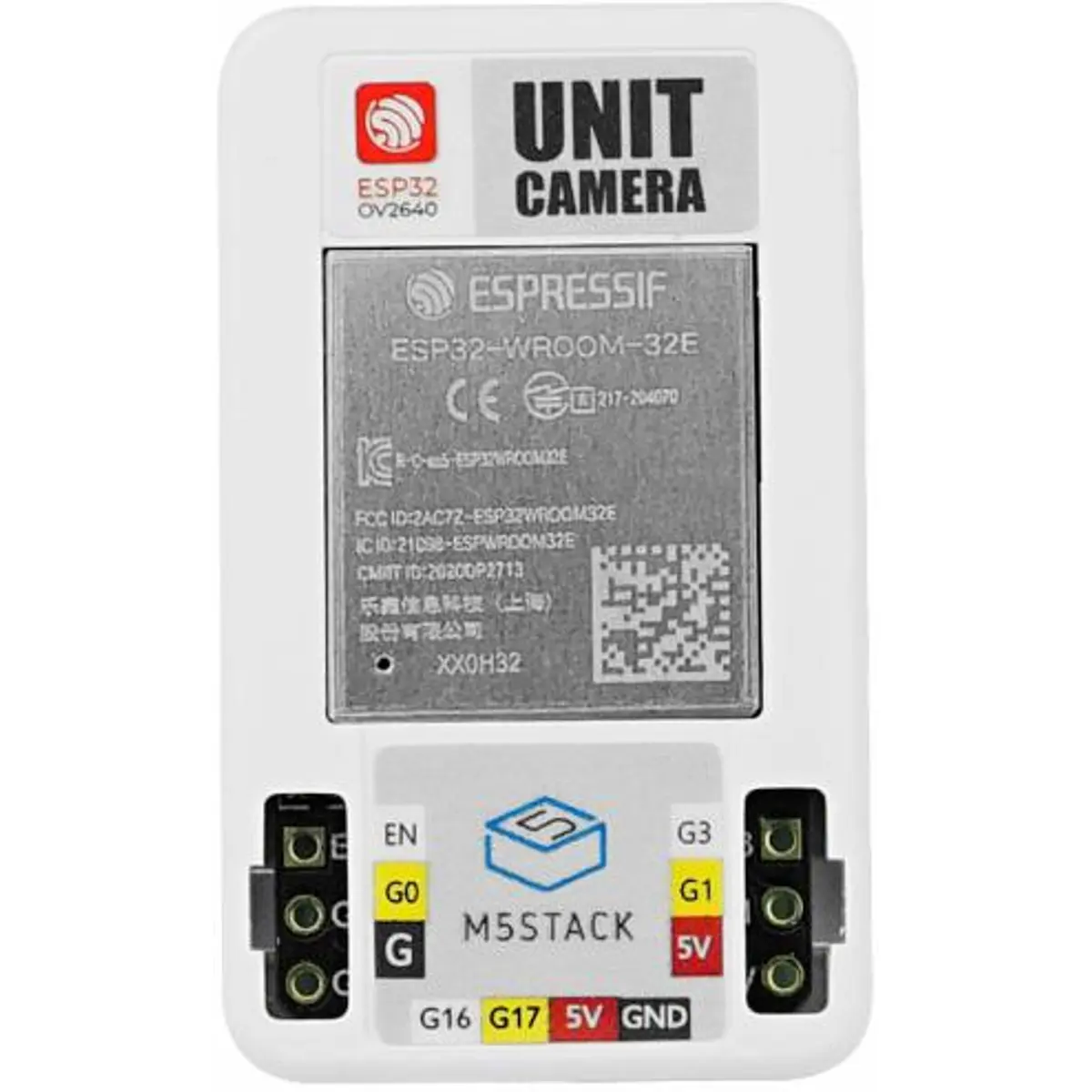

UNIT CAMERA DIY KIT é um poderoso kit de câmara DIY ESP32 WiFi, que inclui dois módulos com lentes diferentes: olho de peixe grande angular + visualização normal; ambos usando sensores de imagem OV2640 com 2 MegaPixel (array de 1632 x 1231).
Com tamanho compacto, alta resolução e possibilidade de focagem, esta câmara é uma excelente opção para uma variedade de aplicações de captura de imagem em IoT.
ALTA FLEXIBILIDADE:
- Suporta focagem na lente
- Interface de expansão GROVE com luzes RGB programáveis
PLUG AND PLAY:
- Firmware de transferência de imagem com suporte para transferência por UART / WIFI;
- Interface API de parâmetros de imagem integrada (balanço de brancos, exposição, ganho, tamanho, etc.);
- Ferramentas de depuração baseadas em PC;
- Suporte à plataforma de programação gráfica UIFlow para invocação com um clique e transmissão na nuvem;
- Funciona com Arduino, ESP32-IDF e outras plataformas de desenvolvimento convencionais

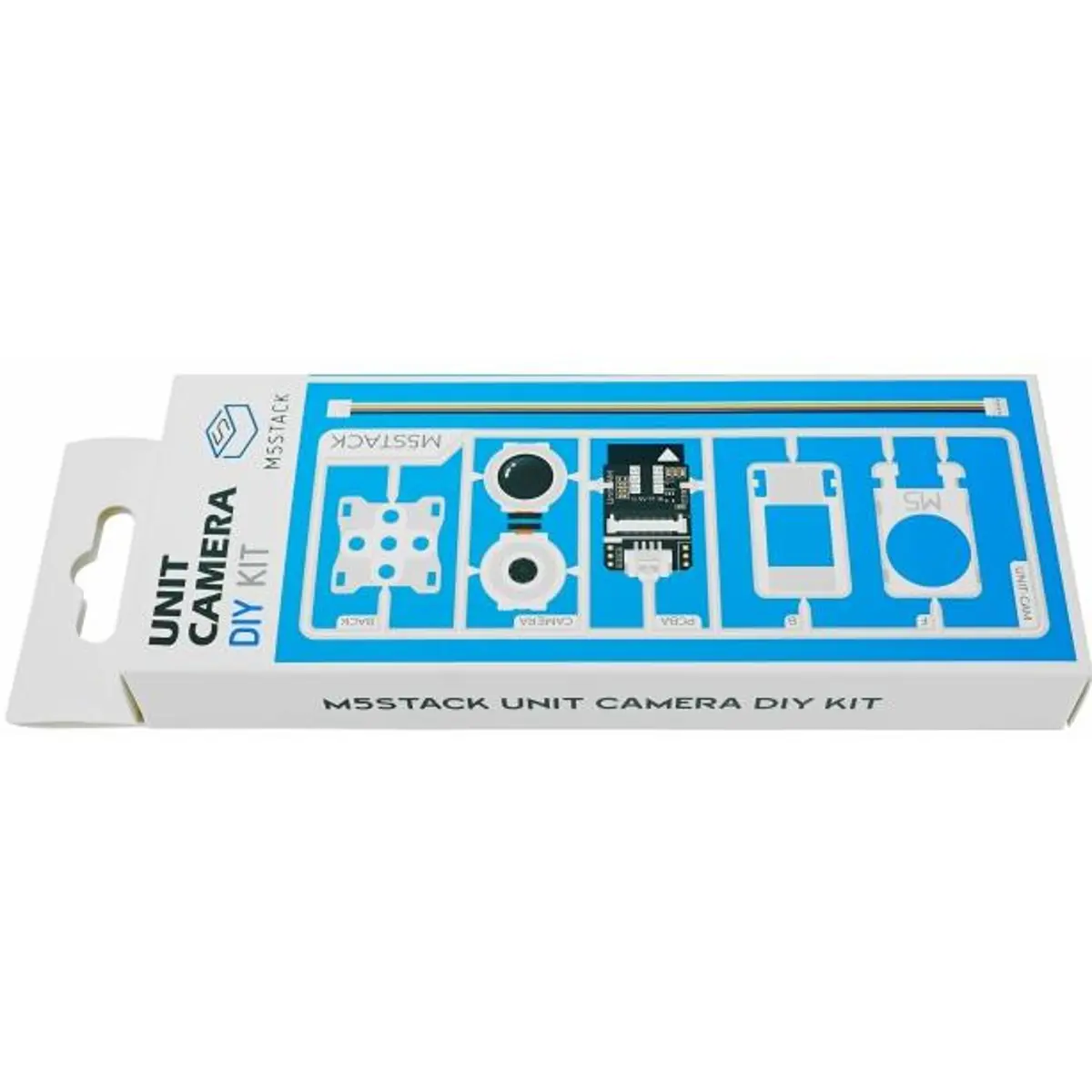

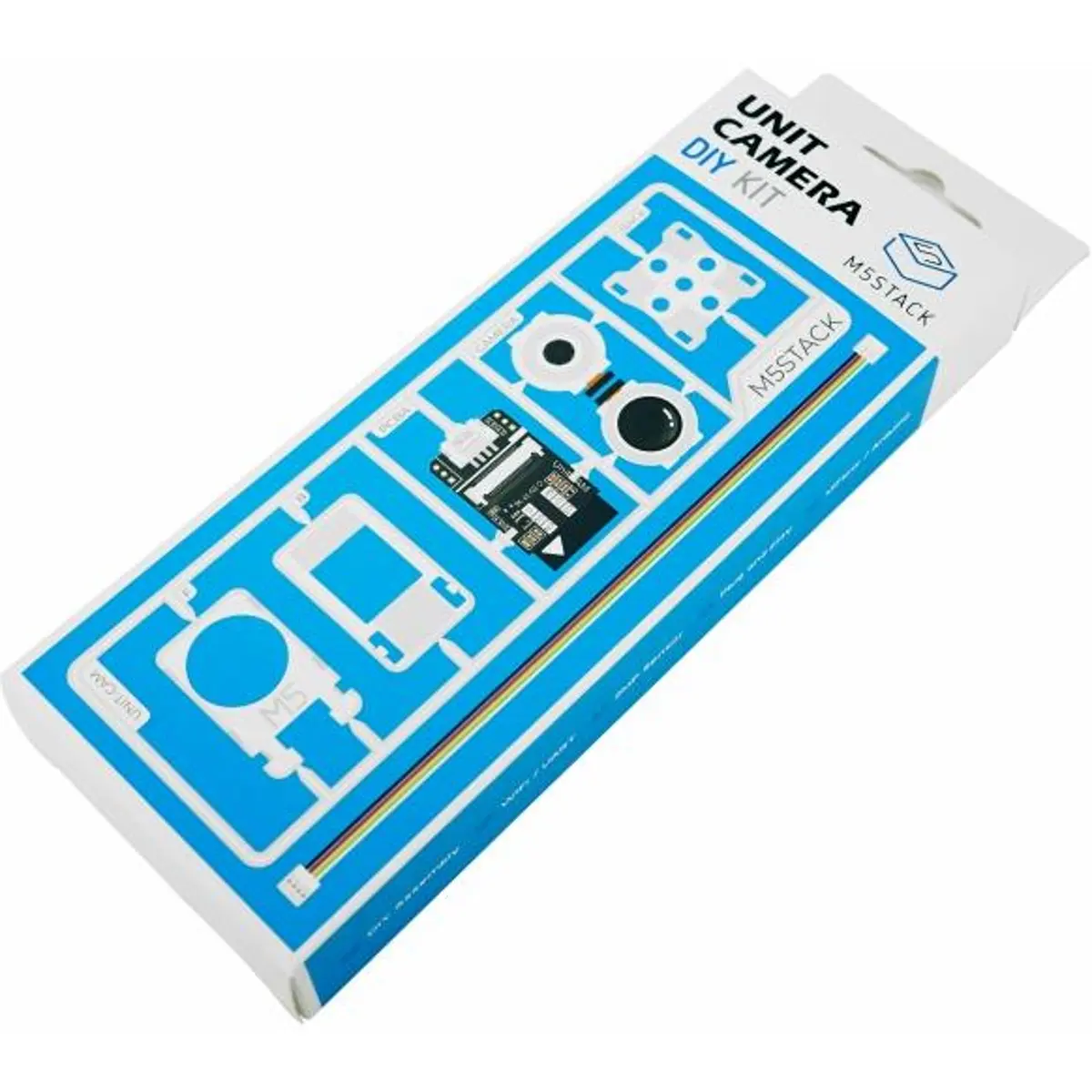

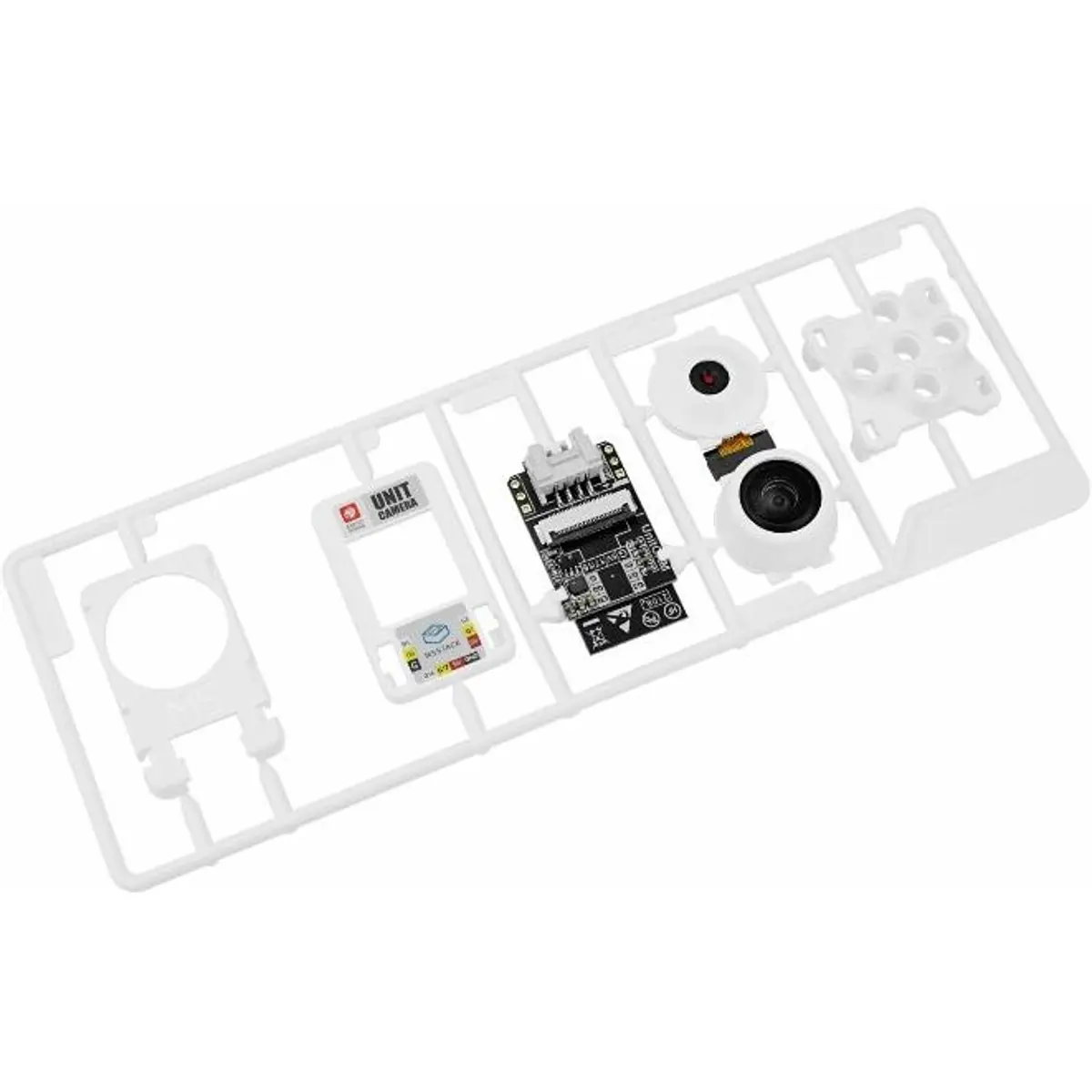

INCLUI:

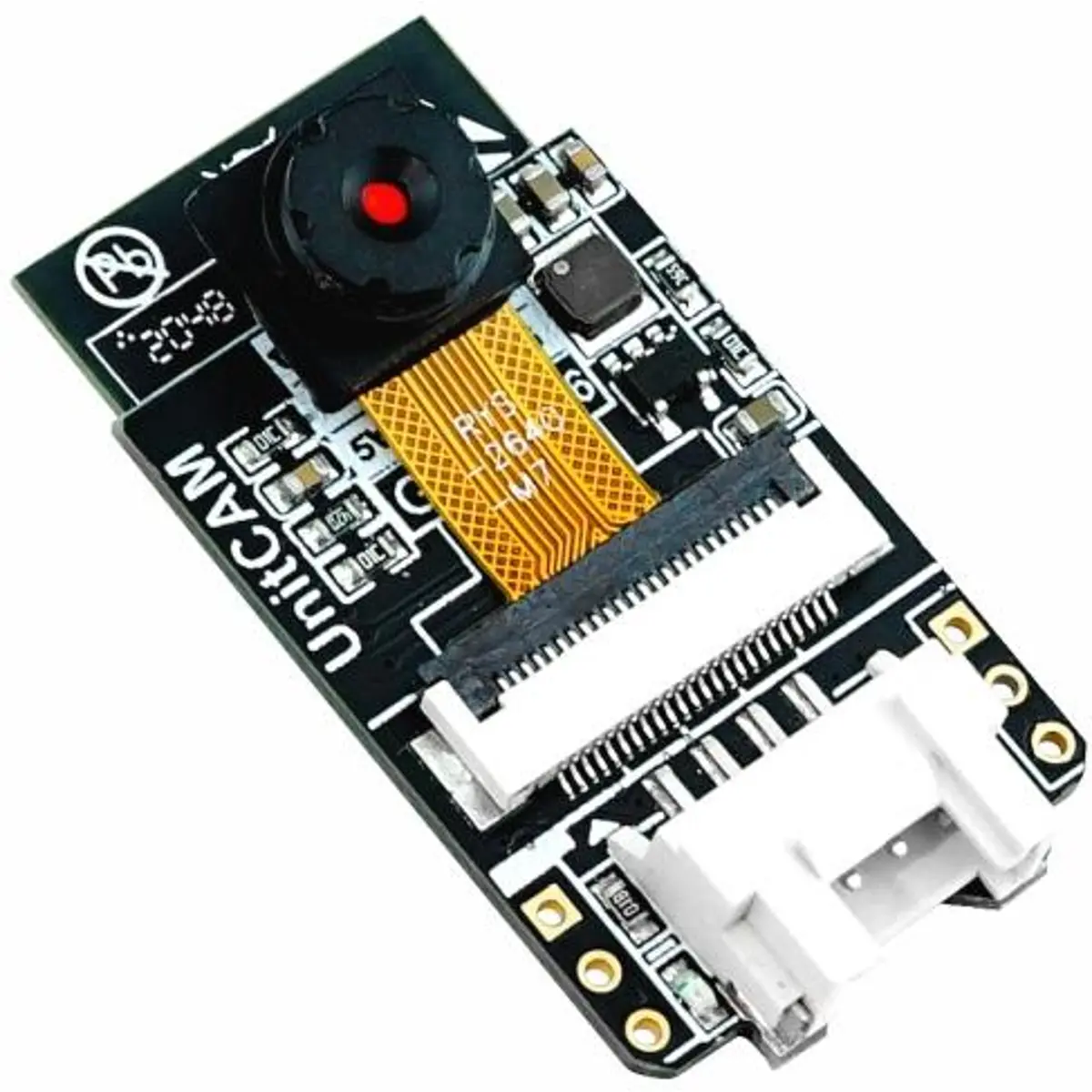

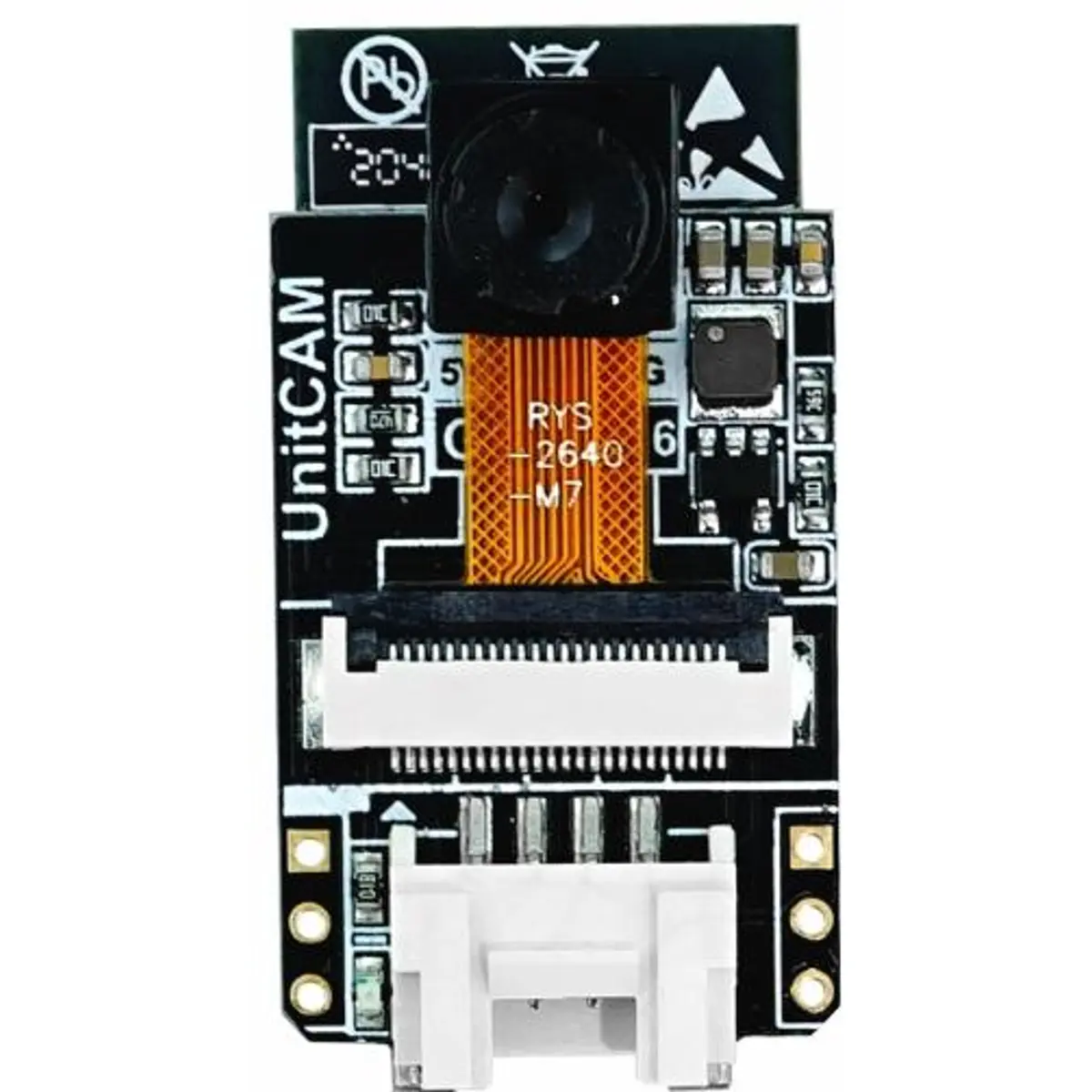

- 1x Unit CAM core board

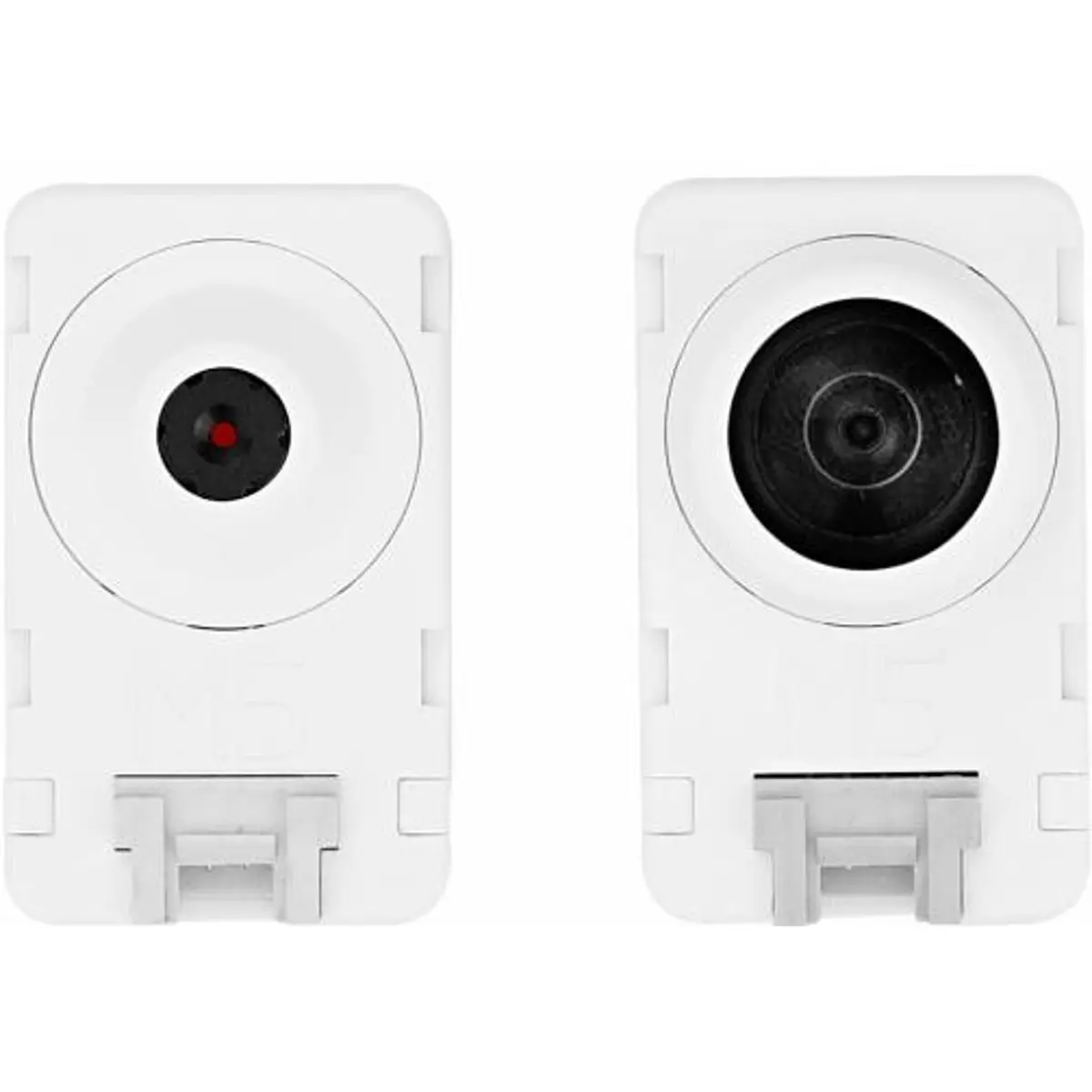

- 1x câmara OV2640 com FOV de 66,5°
- 1x câmara OV2640 com FOV de 160°
- 1 kit de caixa da câmara
- 1 clipe traseiro da câmara (compatível com LEGO)
- 1x cabo HY2.0-4P
ESPECIFICAÇÕES:

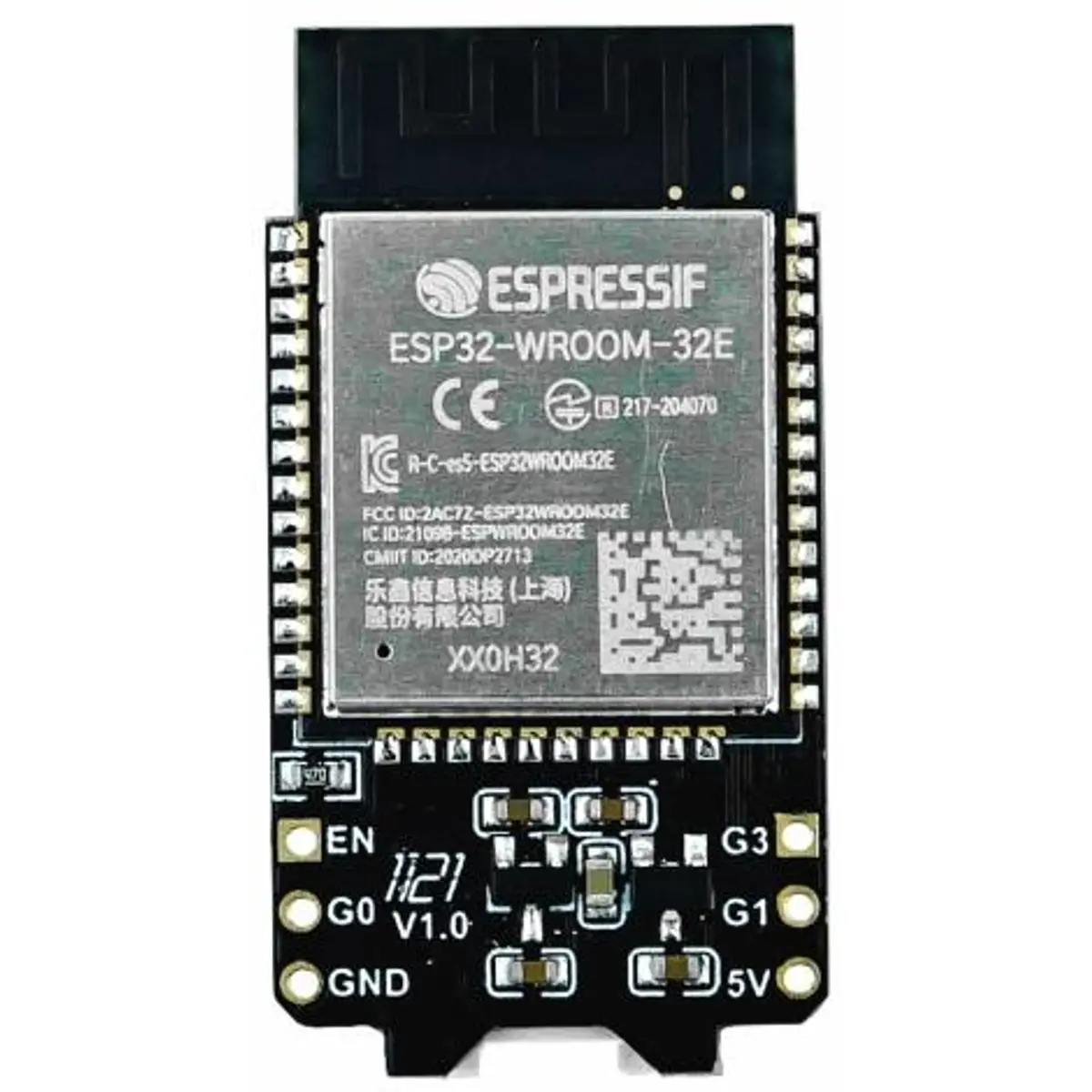

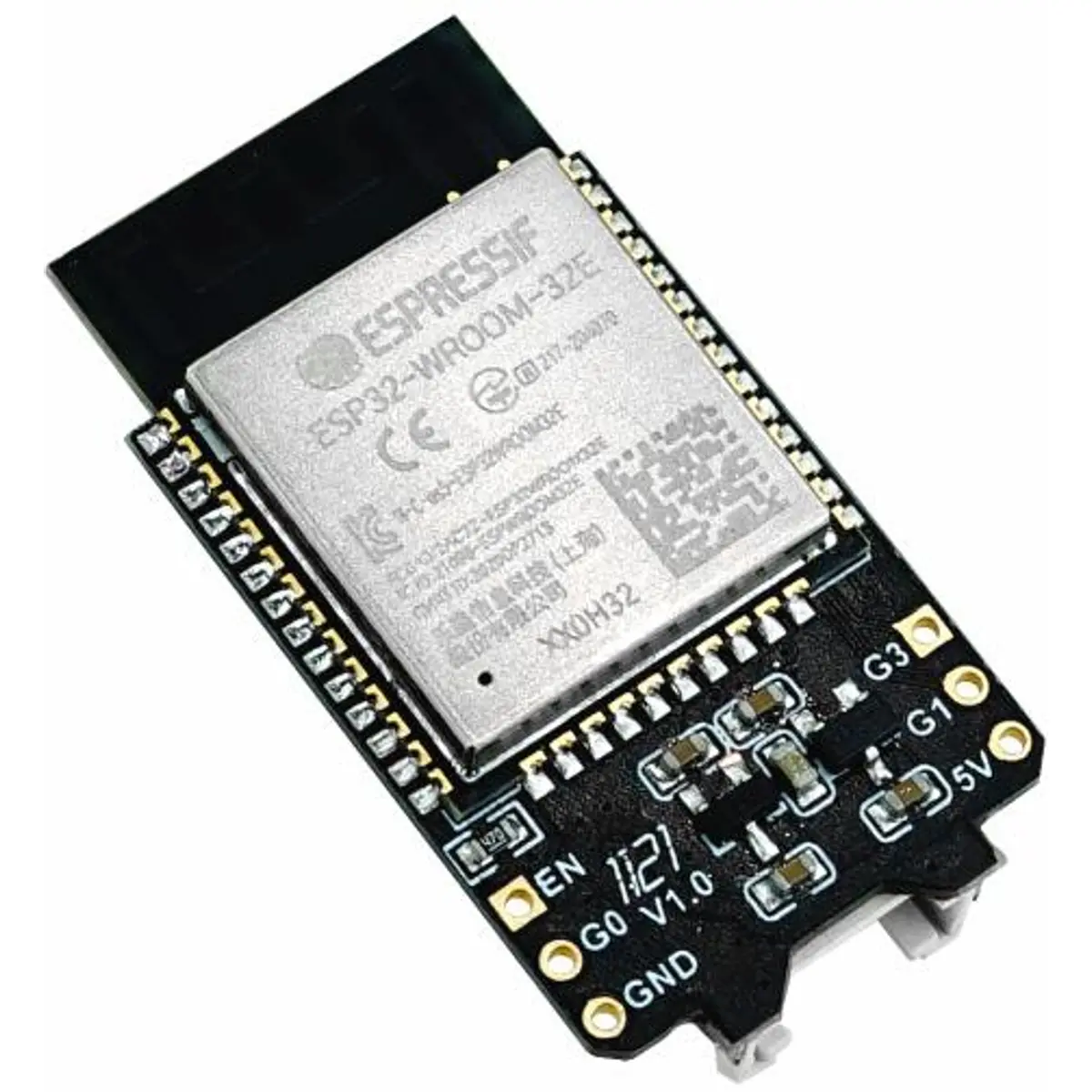

◾ ESP32-WROOM-32E: 240 MHz Dual Core, 600 DMIPS, 520KB SRAM, Wi-Fi, Dual Mode Bluetooth
◾ Flash: 4 MB
◾ Lente olho de peixe grande angular:
- Distância focal 1,0 ± 5% mm
- Abertura 2,2 ± 5%
- Tipo de lente 1/4 polegadas
- Campo de visão 160°
- 2 MegaPixel
- Reverberação -135%
- Chip sensível OV2640
◾ Lente de visão convencional:
- Distância focal 4,8 ± 5% mm
- Abertura 2,4 ± 5%
- Tipo de lente 1/4 polegadas
- Campo de visão 65°
- 2 MegaPixel
- Reverberação <1%
- Chip do sensor OV2640
◾ Método de comunicação padrão de firmware: UART: 115200bps 8N1
◾ Imagem de saída padrão do firmware da câmara: QVGA a 28 fps, VGA a 13 fps, suporte para ajustes (saída UXGA, SXGA, XGA e outros tamanhos de imagem maiores)
◾ Suporte ao formato de saída do sensor: YUV (422/420) / YCbCr422,8 bits de dados compactados, RGB565 / 555,8- / dados RGB brutos de 10 bits
◾ Peso líquido: 21,8g
◾ Peso bruto: 49,1g
◾ Quadro modelo: 11 * 66 * 181 mm
◾ Tamanho do conjunto da câmara Fisheye: 40 * 24 * 17,2 mm
◾ Tamanho do conjunto para câmara normal: 40 * 24 * 11m
► Link para o site do fabricante

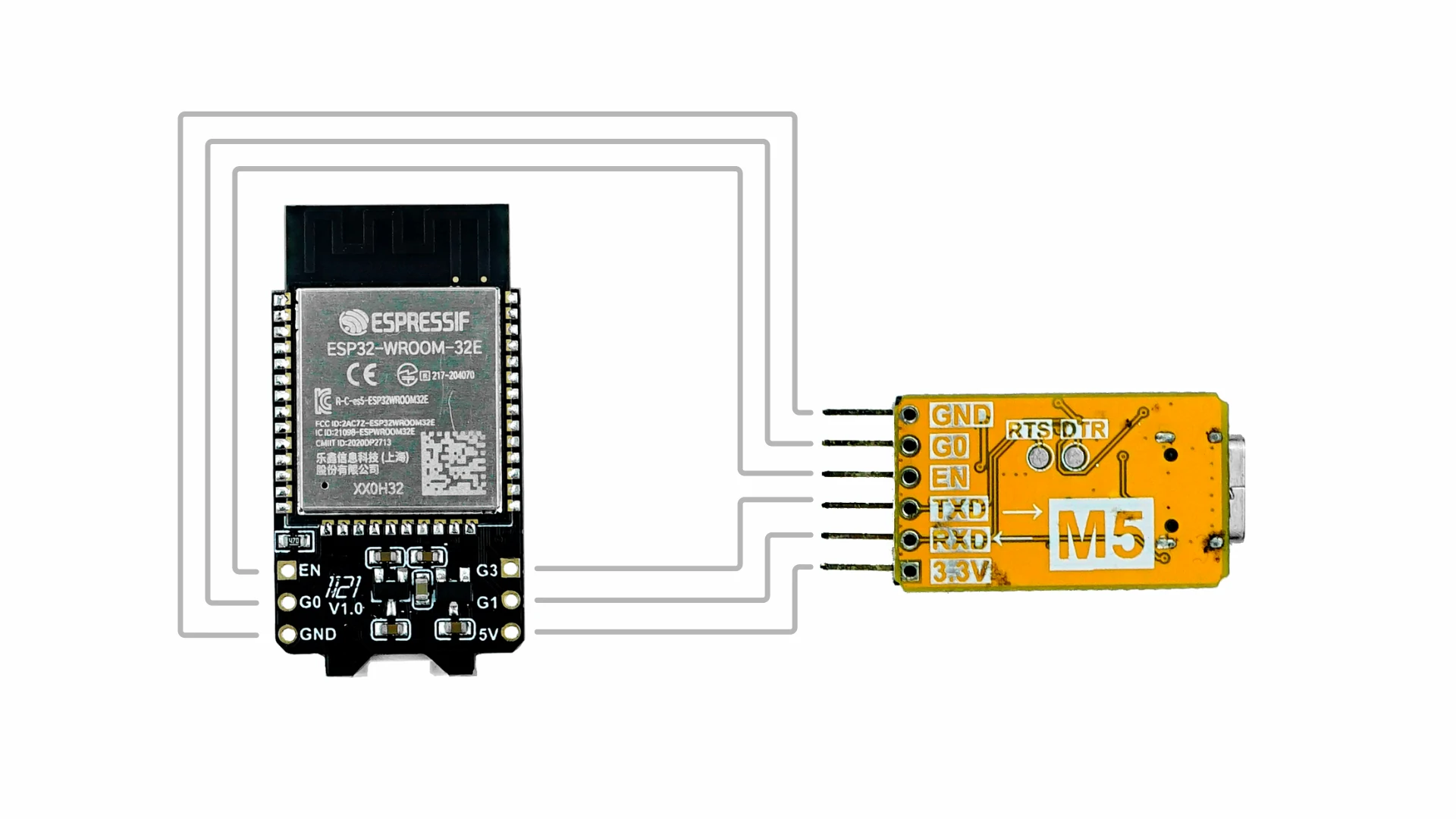

◾ A Unit CAM não inclui um circuito de download de programa. Se você precisar de atualizar o firmware do ESP32, poderá fazê-lo utilizando um adaptador USB-TTL externo:
