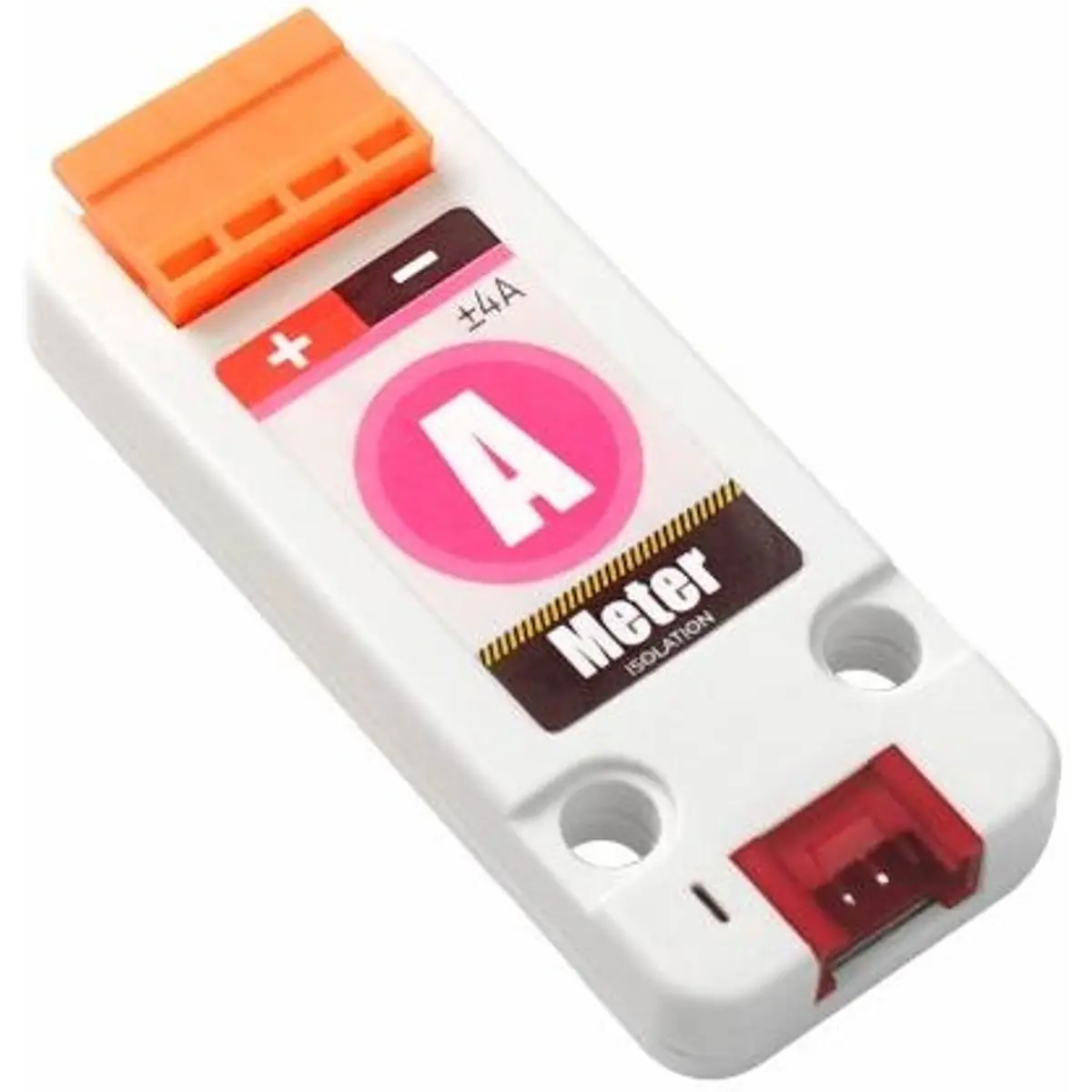

O AMeter (Ammeter Unit) é um medidor que permite monitorizar uma corrente, entre -4 e +4A, em tempo real. Este possui o conversor ADC (analógico para digital) de 16 bits (ADS1115) e a comunicação de dados é feita por meio de I2C (o endereço I2C predefinido é 0X48, mas pode ser modificado manualmente).

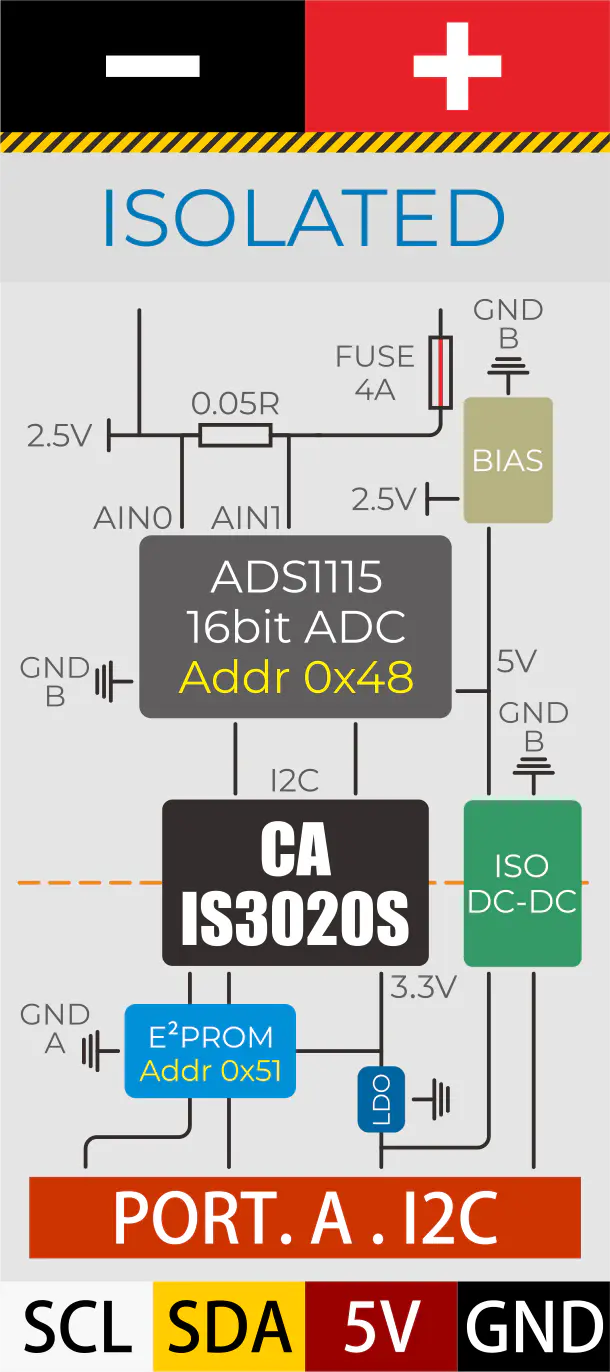

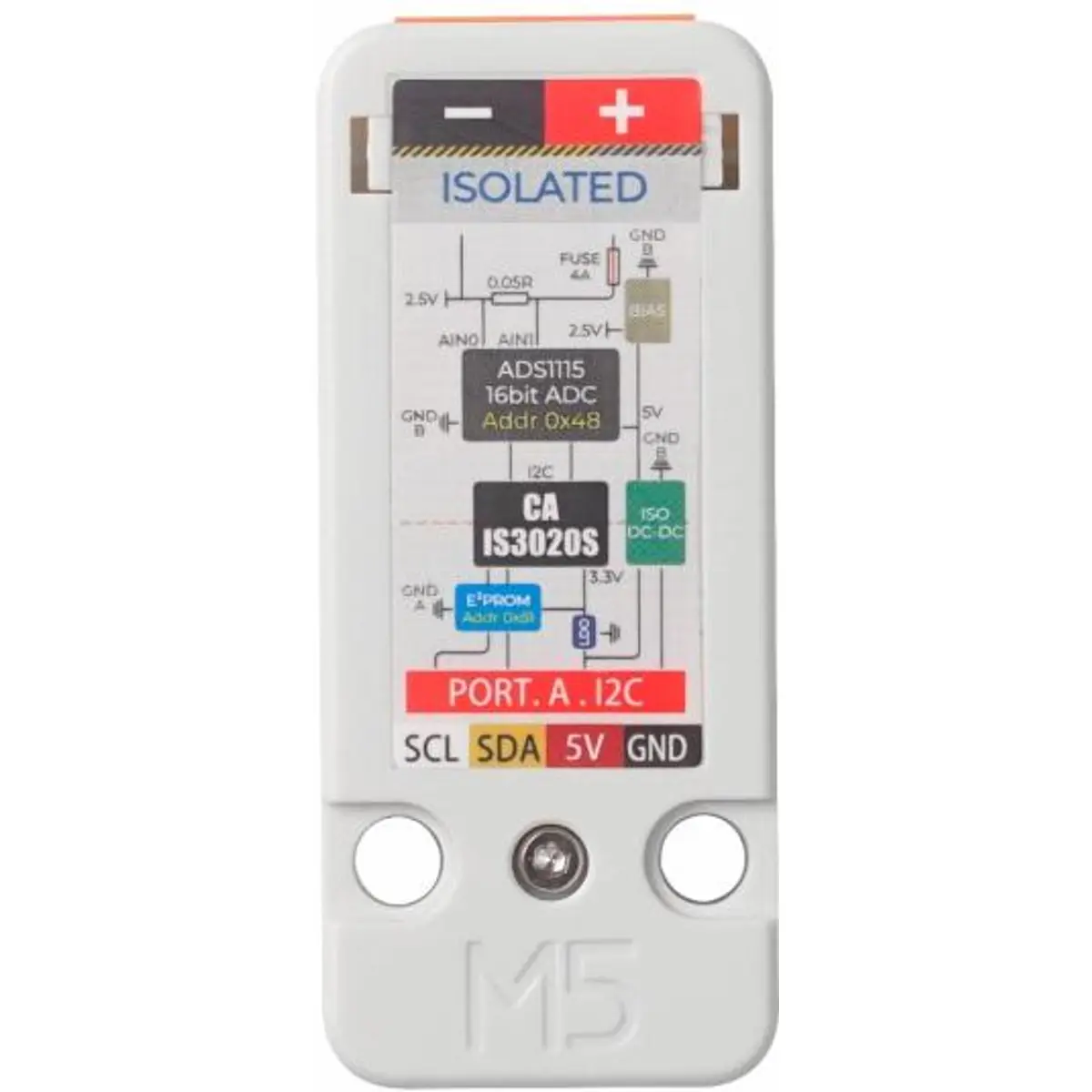

Para garantir a precisão da medição, este possui uma fonte de alimentação DC-DC isolada e a interface I2C também está eletricamente isolada através de um isolador de baixa potência CA-IS3020S. Isso evita que ruídos e picos no barramento de dados, ou outros circuitos, entrem no ground local e interfiram ou danifiquem os circuitos sensíveis.
Cada unidade é calibrada individualmente ao sair da fábrica, com uma precisão inicial de 0,1% FS, ±1 count e resolução de 0.3mA. Os parâmetros de calibração estão guardados na EEPROM (0x51) pelo que não escreva para essa EEPROM, caso contrário, os dados de calibração serão substituídos e os resultados da medição serão imprecisos.
Para evitar que uma corrente excessiva queime o circuito, este módulo possui um fusível de 4A.
CARACTERÍSTICAS:
- Gama de medição de -4 .. +4A
- LED indicador de alimentação
- Conversão ADC de 16 bits
- Resolução: 0.3mA
- Precisão inicial 0,1% FS, ± 1 count
- Calibração de fábrica (dados de calibração salvos na EEPROM on-board)
- Chip de isolamento CA-IS3020S integrado, anti-interferência
- Conversor DC-DC isolado
- Plataformas de desenvolvimento: Arduino, UIFlow (em desenvolvimento)
- 2 orifícios compatíveis com LEGO

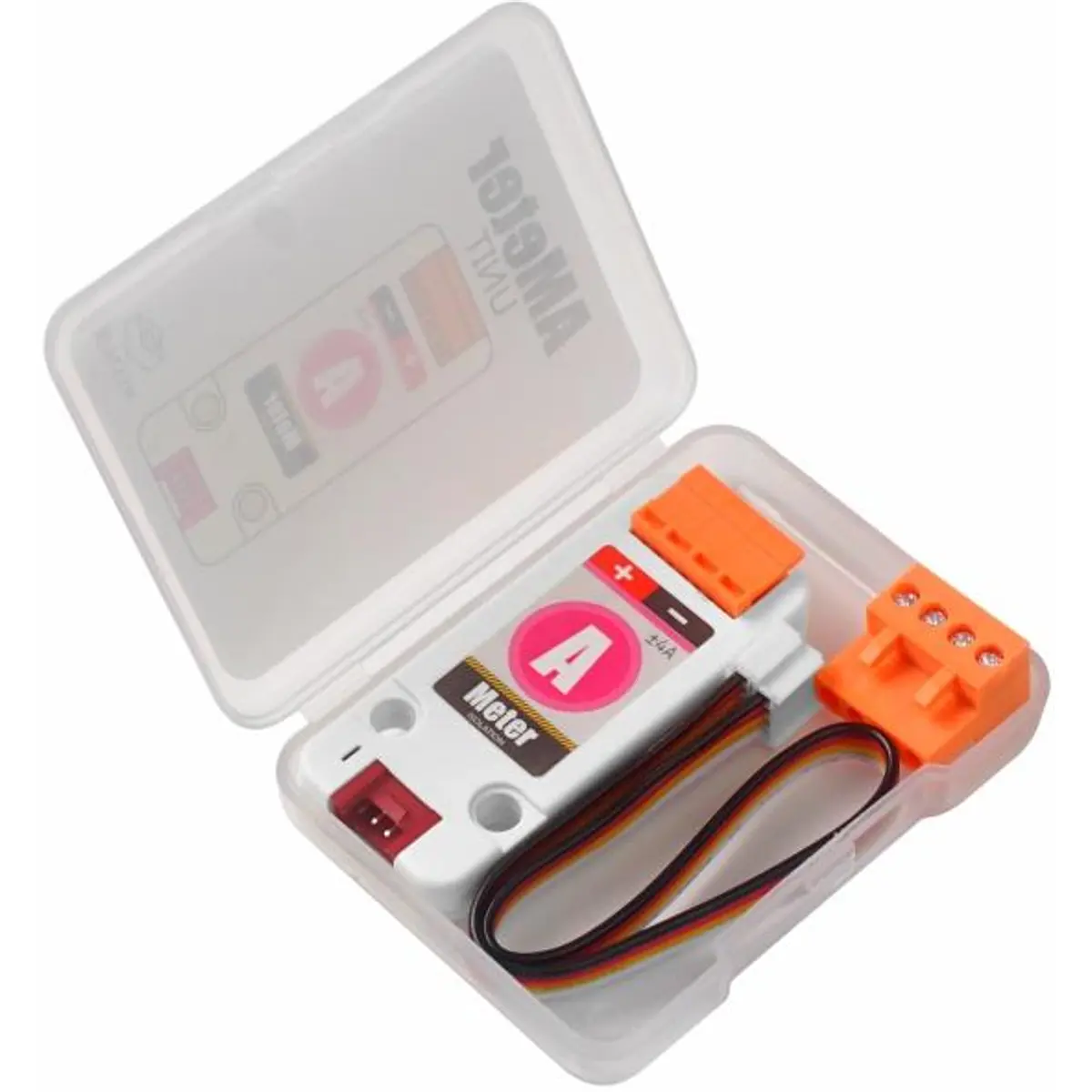

- Inclui um cabo Grove (20 cm)
ESPECIFICAÇÕES:
- Faixa de medição: ±4A
- Protocolo de comunicação: I2C： 0x48
- Peso líquido: 9g
- Peso bruto: 24g

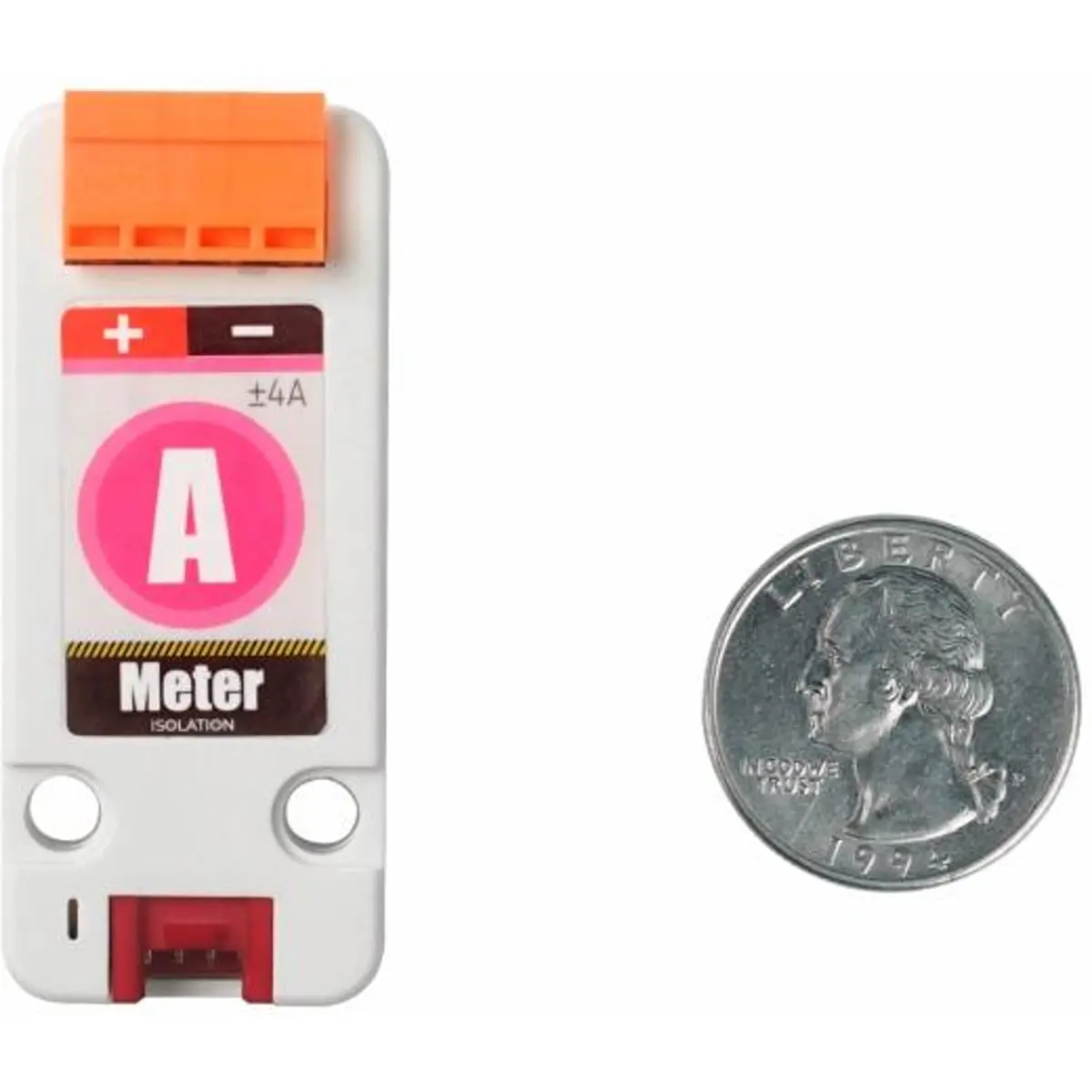

- Tamanho do produto: 65 * 24 * 8 mm
- Tamanho do pacote: 67 * 53 * 12 mm
