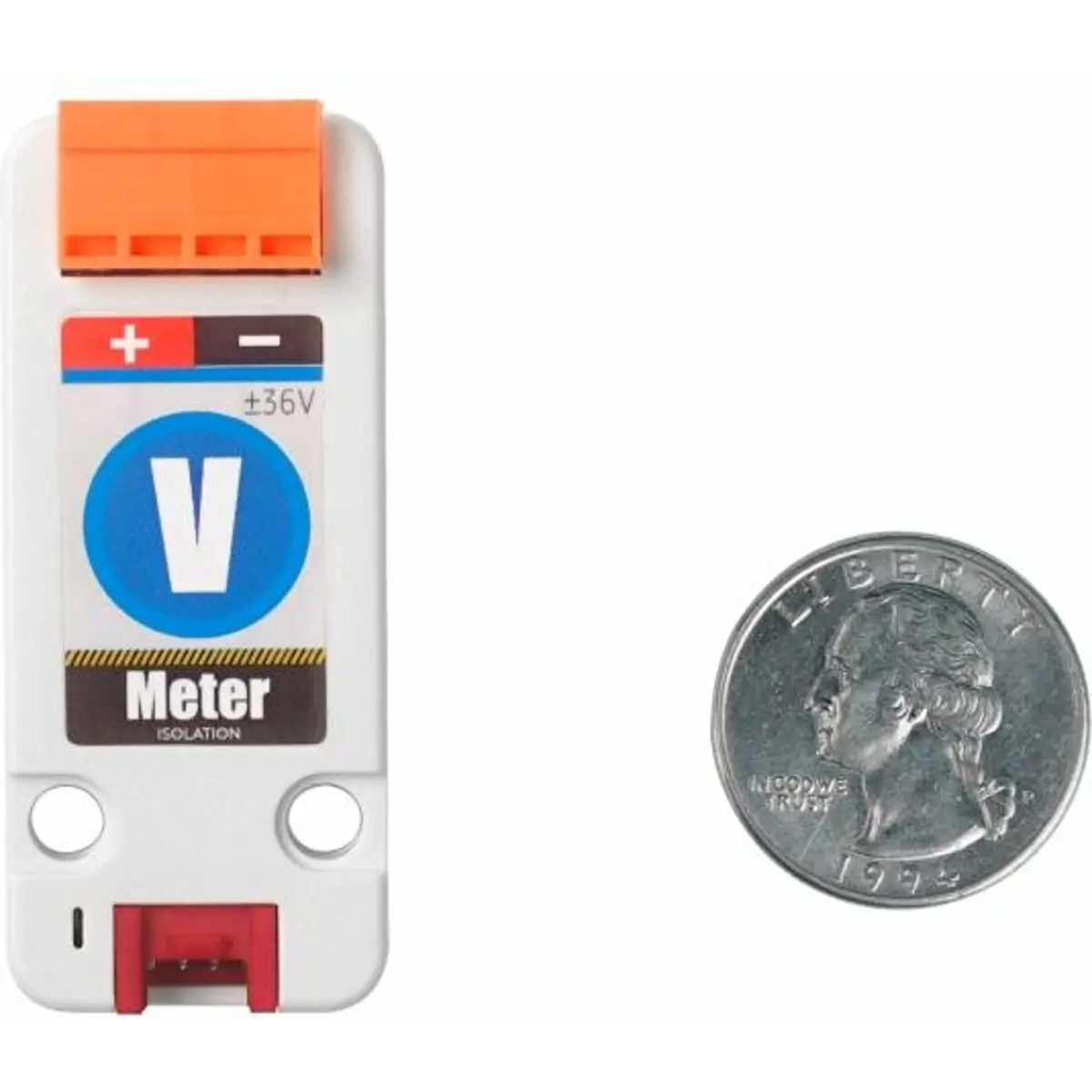

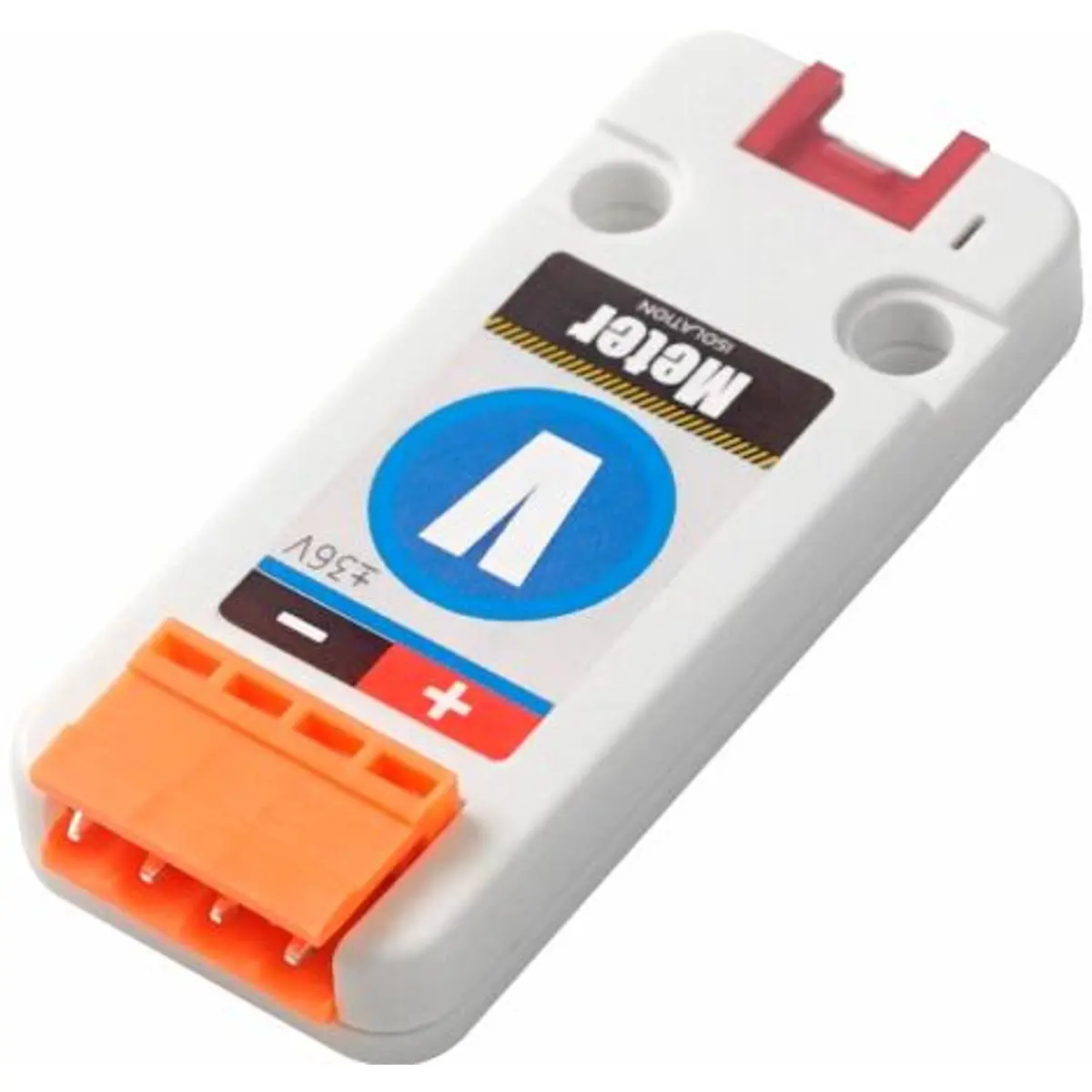

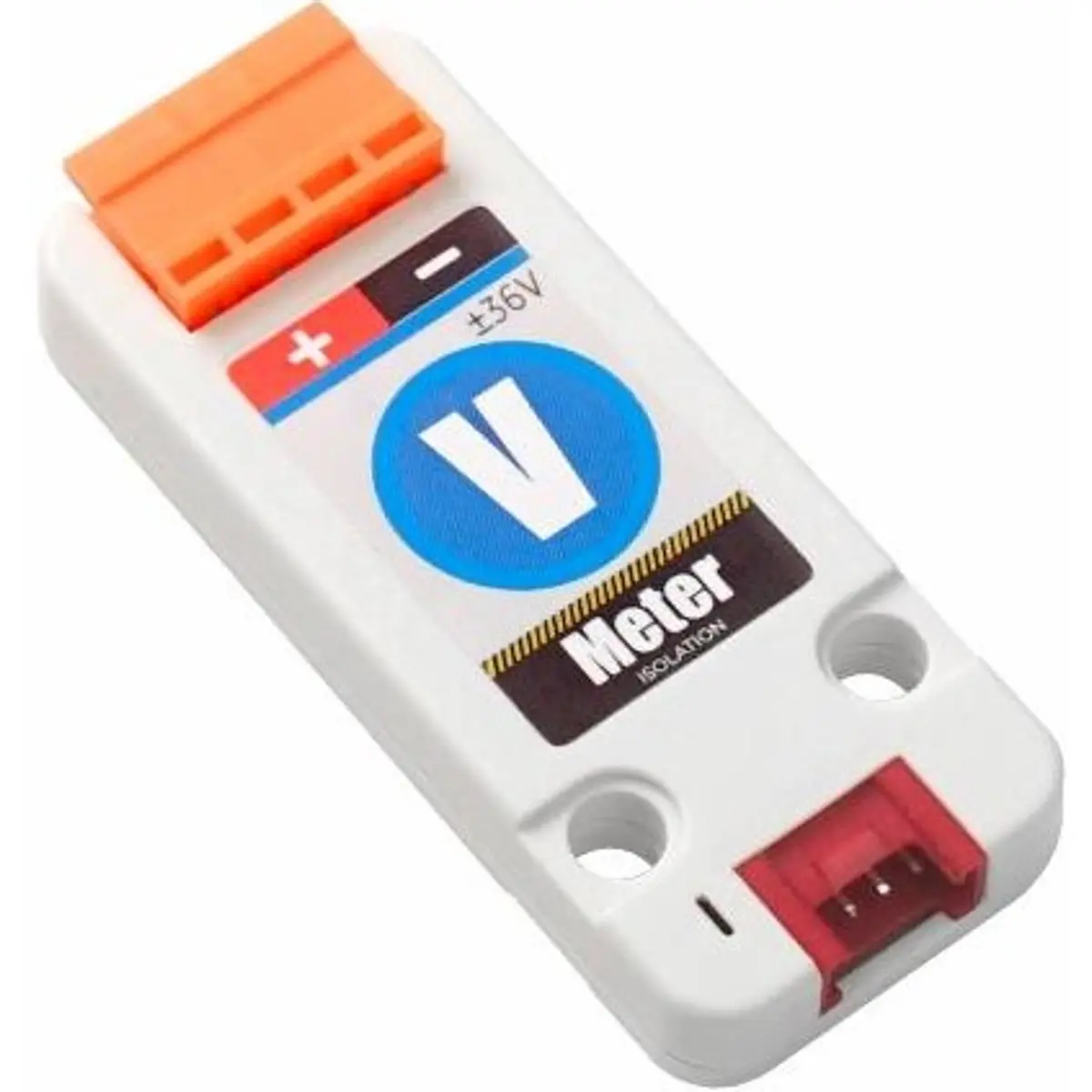

O VMeter (Voltmeter Unit) é um medidor de voltagem que permite monitorizar uma tensão, entre -36 e +36V, em tempo real. Este possui o conversor ADC (analógico para digital) de 16 bits (ADS1115) e a comunicação de dados é feita por meio de I2C (endereço 0X49).

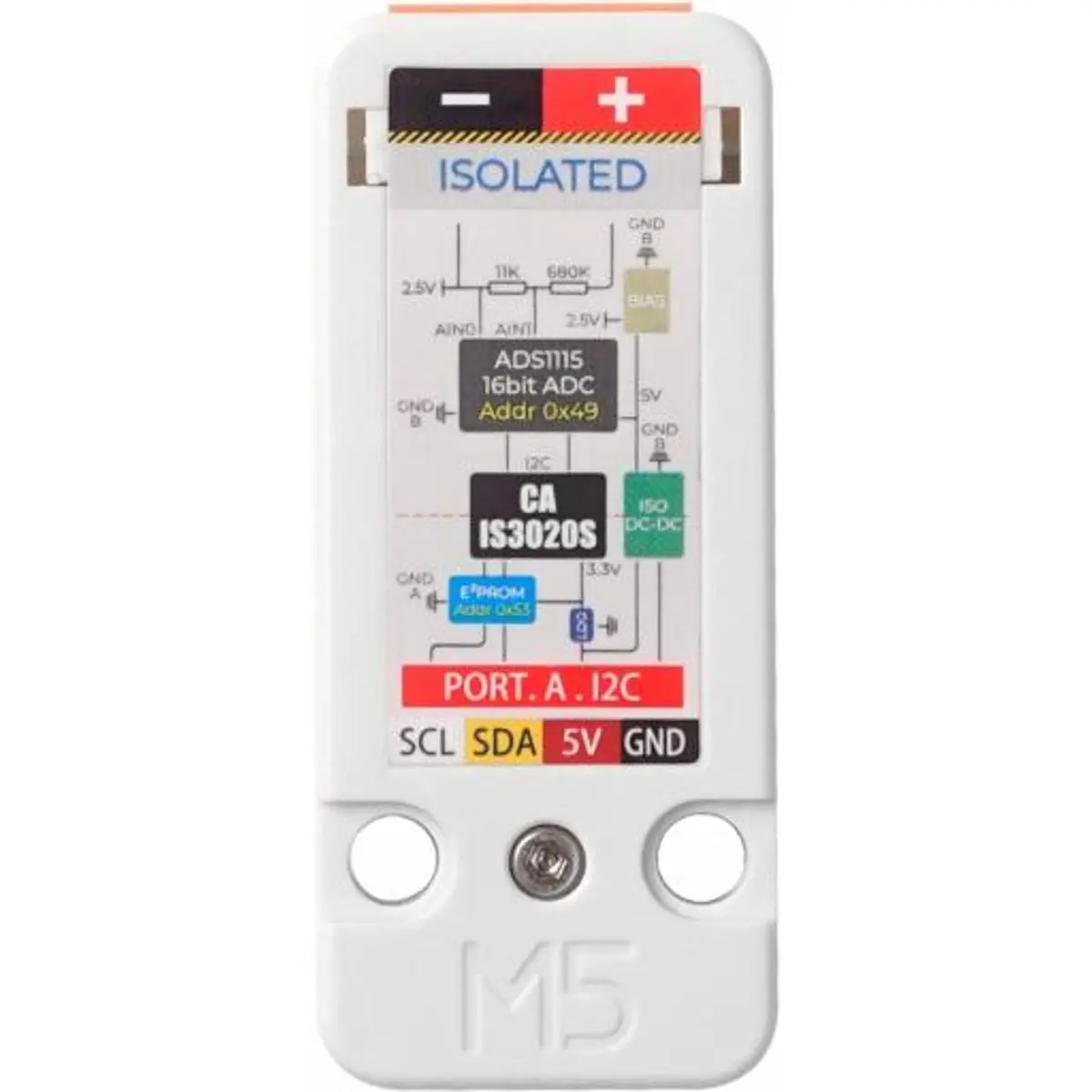

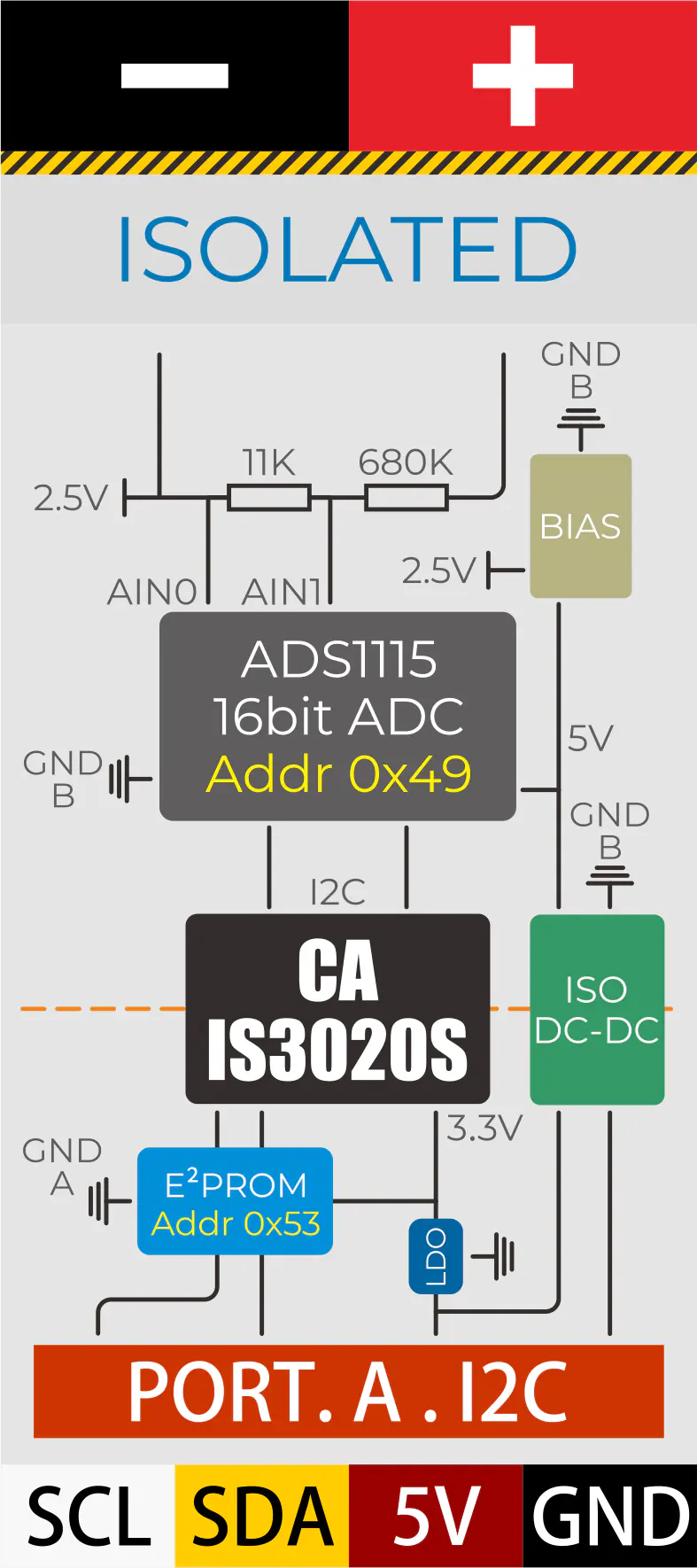

Para garantir a precisão da medição, este possui uma fonte de alimentação DC-DC isolada e a interface I2C também está eletricamente isolada através de um isolador de baixa potência CA-IS3020S. Isso evita que ruídos e picos no barramento de dados, ou outros circuitos, entrem no ground local e interfiram ou danifiquem os circuitos sensíveis.
Cada unidade é calibrada individualmente ao sair da fábrica, com uma precisão inicial de 0,1% FS, ±1 count. Os parâmetros de calibração estão guardados na EEPROM (0x53) pelo que não escreva para essa EEPROM, caso contrário, os dados de calibração serão substituídos e os resultados da medição serão imprecisos.
CARACTERÍSTICAS:
- Gama de medição de -36..+36V
- LED indicador de alimentação
- Conversão ADC de 16 bits
- Resolução: 0.49mV
- Precisão inicial 0,1% FS, ± 1 count
- Chip de isolamento CA-IS3020S integrado, anti-interferência
- Conversor DC-DC isolado
- Tensão de isolamento de até 1000 VRMS
- Plataformas de desenvolvimento: Arduino, UIFlow (em desenvolvimento)
- 2 orifícios compatíveis com LEGO

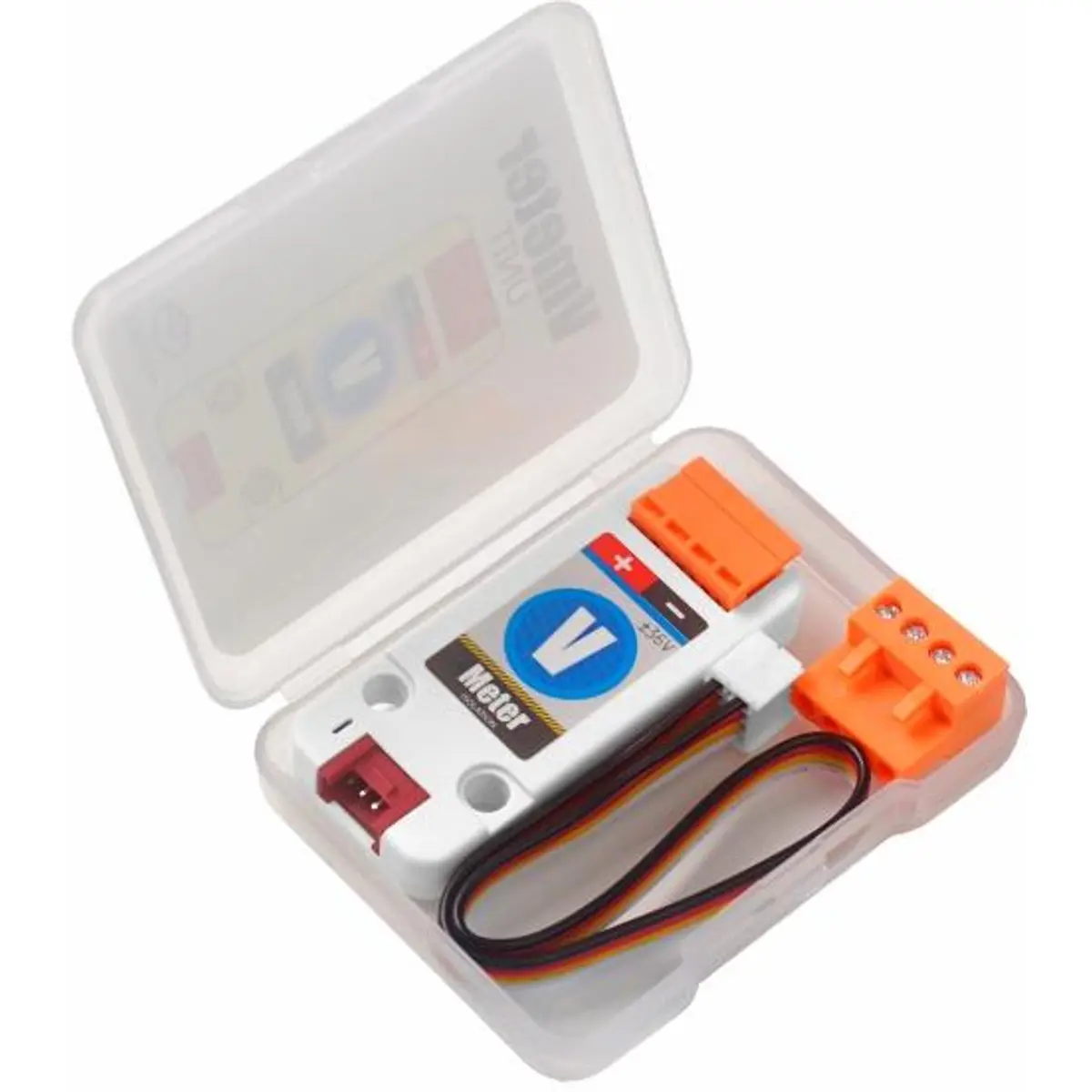

- Inclui um cabo Grove (20 cm)
ESPECIFICAÇÕES:
- Resolução: Faixa automática, contagem ≤ 16V, 1mV; Contagem> 16V, 7,9mV
- Faixa de medição: ± 36V
- Precisão inicial: 0,1% FS, ± 1 contagem
- Protocolo de comunicação: I2C： 0x49
- Peso líquido: 9g
- Peso bruto: 24g
- Tamanho do produto: 65 * 24 * 8 mm
- Tamanho do pacote: 67 * 53 * 12 mm
