Aprenda eletrónica de forma prática com este Kit DIY Pisca-Pisca LED, um dos projetos de soldadura mais populares para iniciantes.
Depois de montado, o circuito faz piscar dois LEDs de 5 mm alternadamente, num efeito visual simples e apelativo. O kit baseia-se num circuito clássico multivibrador (também designado flip-flop), com dois transístores NPN, e é ideal para quem quer treinar soldadura e compreender o funcionamento de transístores, condensadores e circuitos de temporização RC.
PRINCIPAIS CARACTERÍSTICAS
- Circuito multivibrador com 2 transístores NPN
- Efeito de intermitência alternada com 2 LEDs de 5 mm
- Montagem simples, ideal para iniciantes em soldadura
- PCB compacta com marcações serigrafadas e furos de fixação
- Frequência de intermitência ajustável pela troca dos condensadores
- Alimentação por porta USB de 5 V, pilhas ou bateria
- Excelente ferramenta pedagógica para ensino de eletrónica
ESPECIFICAÇÕES
- Tipo de circuito: multivibrador astável (flip-flop) com transístores
- Tensão de funcionamento: 3 V a 9 V DC (recomendado: 5 V)
- Frequência de intermitência: aprox. 1 a 3 Hz (conforme os valores dos componentes)
- Tipo de montagem: THT (through-hole), com soldadura
- Componentes do circuito:
- Transístores Q1 e Q2: S9014 NPN (encapsulamento TO-92)
- Condensadores eletrolíticos C1 e C2: 22 µF / 25 V
- Resistências:
- R1 e R4: 470 Ω (limitação de corrente dos LEDs)
- R2 e R3: 10 kΩ (polarização das bases e temporização)
- Díodos emissores de luz D1 e D2: LED de 5 mm
- J1: conector de alimentação de 2 pinos

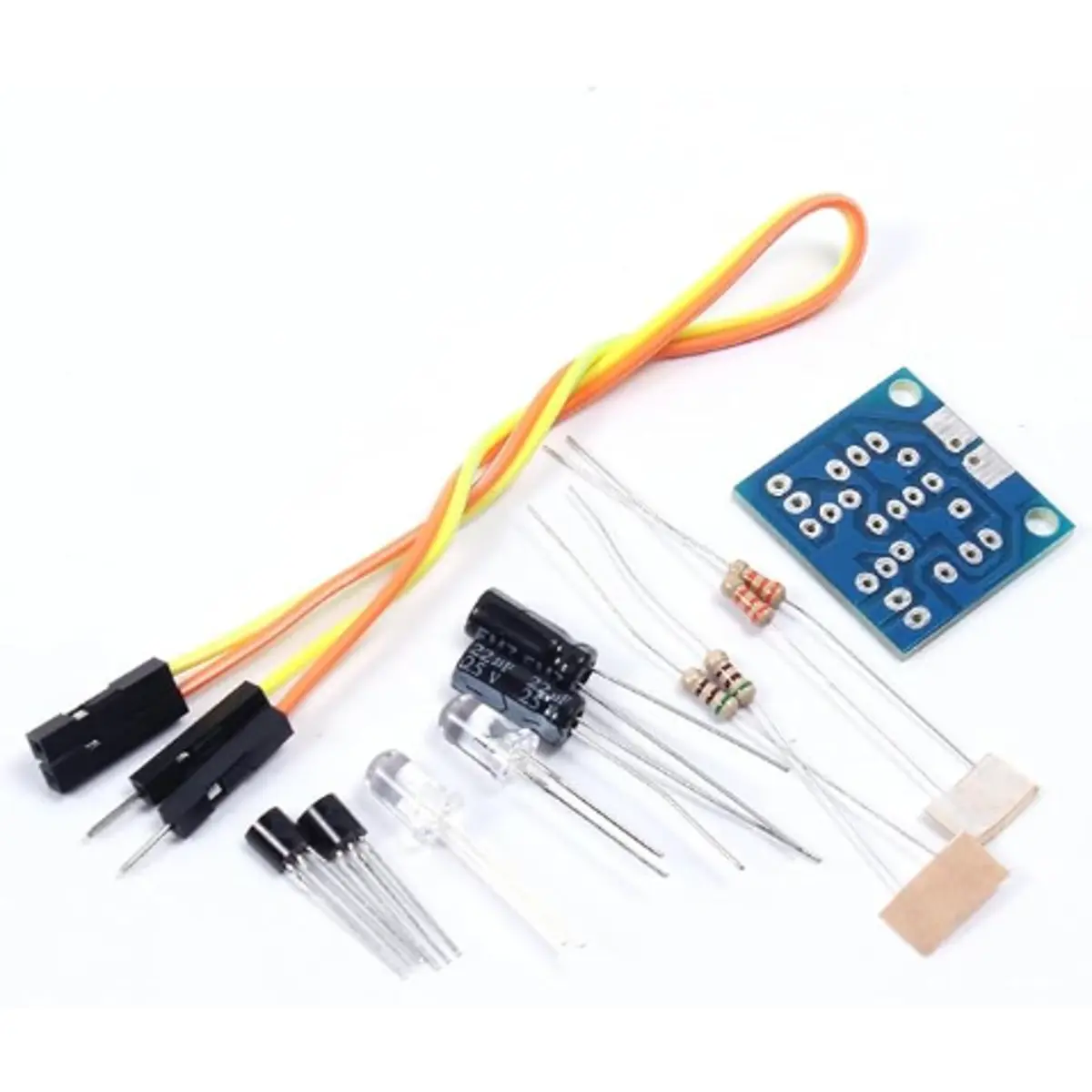

CONTEÚDO DA EMBALAGEM
- Placa de circuito impresso (PCB) ×1
- Transístor NPN S9014 ×2
- Condensador eletrolítico 22 µF / 25 V ×2
- Resistência 470 Ω ×2
- Resistência 10 kΩ ×2
- LED de 5 mm ×2
- Cabo de alimentação de 2 vias com conectores Dupont ×1
NOTAS
- Kit fornecido desmontado; a montagem requer soldadura.
- Os valores das resistências e dos condensadores podem variar entre lotes. Confirme-os pelo código de cores ou com um multímetro antes de soldar.
- Respeite a polaridade dos LEDs, dos condensadores eletrolíticos e da alimentação. Uma ligação invertida pode danificar os componentes.
- Evite contacto prolongado (+ de 3 segundos) com os terminais dos transístores e dos LEDs para evitar danos nos componentes.
- Antes de ligar a alimentação, verifique se há pontes de solda entre pistas.
- Para tornar a intermitência mais lenta, use condensadores de maior capacidade (por exemplo, 47 µF a 100 µF). Para a tornar mais rápida, use condensadores de menor capacidade (por exemplo, 10 µF).
- Resolução de problemas: se nenhum LED acender, verifique a polaridade da alimentação e dos LEDs. Se um LED ficar sempre aceso, verifique a orientação dos transístores e dos condensadores e procure soldaduras frias.
- Pilhas, bateria e fonte de alimentação não incluídas.
- Produto destinado a fins educativos. Utilização por menores apenas sob supervisão de um adulto.
