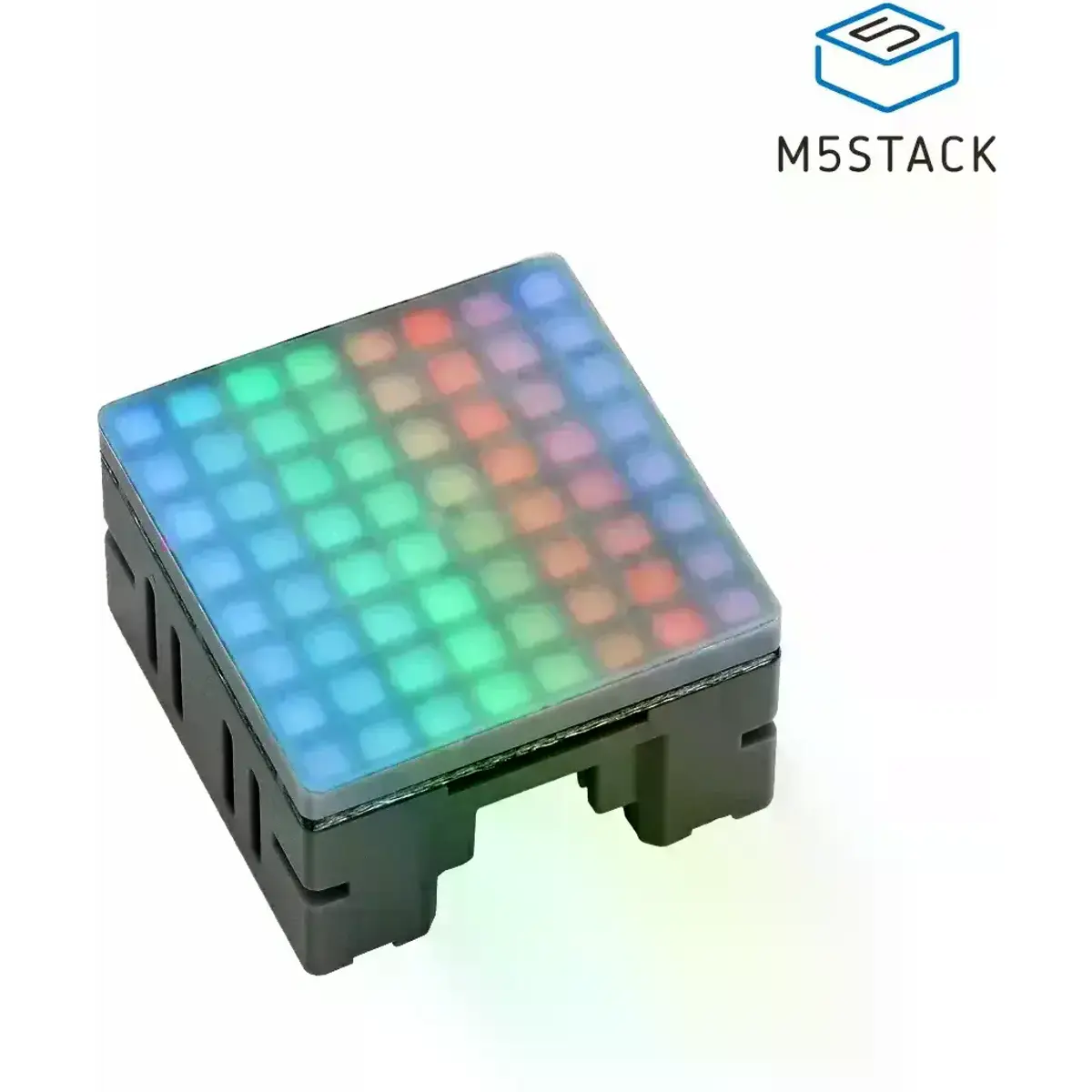

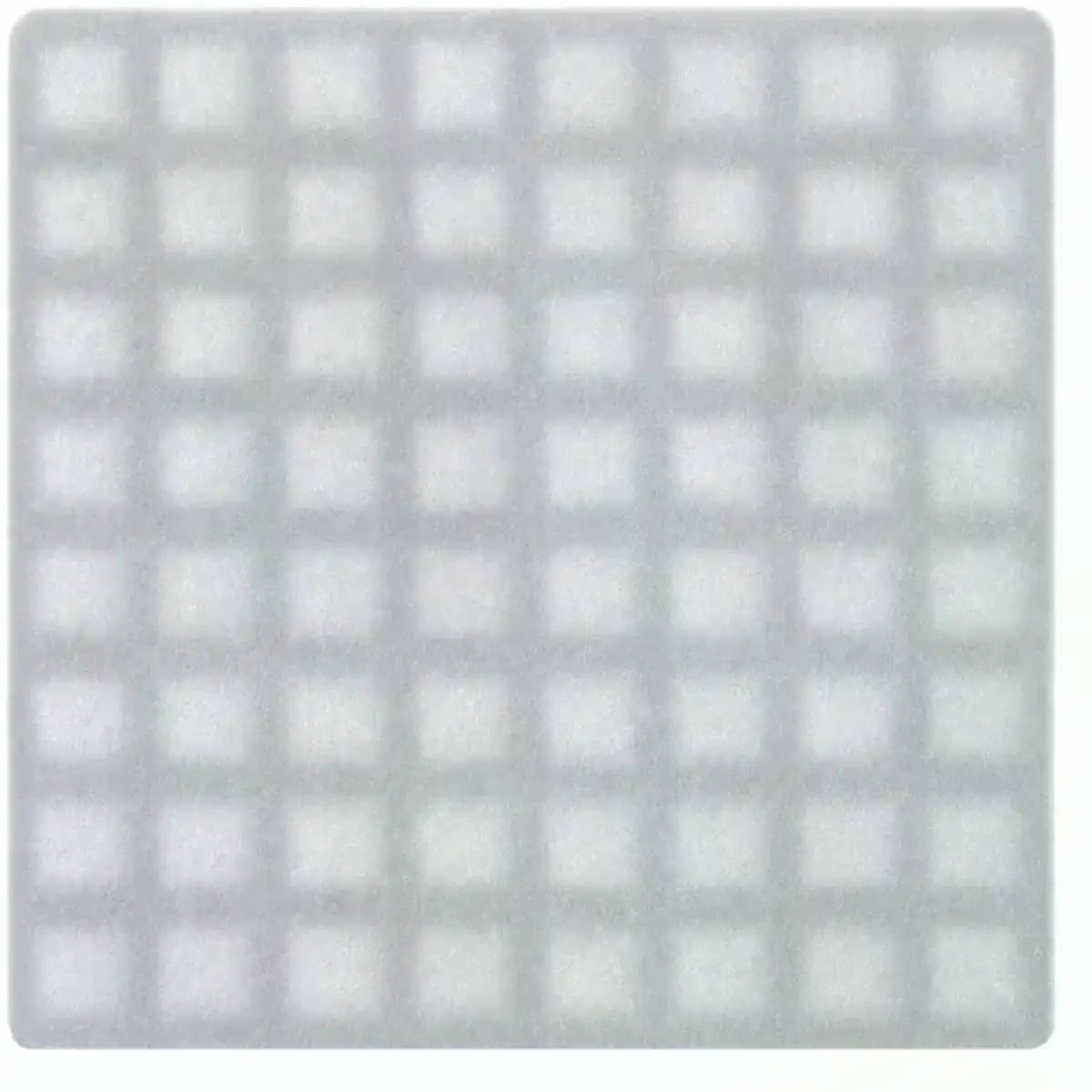

O Chain RGB é um modúlo de visualização em matriz de pontos LED a full-color, pertencente à série M5Stack Chain. Integra uma unidade de matriz de pontos LED RGB de 8×8 píxeis, com suporto para controlo individual de píxeis, escrita em lote e atualização de alta velocidade do buffer de ecrã completo, permitindo efeitos de iluminação dinâmicos e animações de píxeis suaves e detalhados.
Para a apresentação de caracteres, o Chain RGB dispõe de um motor de fontes e renderização ASCII integrado, com suporte para exibição de texto em deslocamento (scroll), com cores livremente definíveis ou efeitos de gradiente de cor incorporados, respondendo a diversas necessidades de expressão visual.
O dispositivo oferece ainda ajuste de brilho em múltiplos níveis e rotação de ecrã em vários ângulos (0°/90°/180°/270°), adaptando-se a diferentes instalações e ângulos de visualização. É indicado para aplicações como arte de luz em píxeis a cores, iluminação ambiente de secretária, sinalética criativa e indicadores de estado em dispositivos inteligentes.

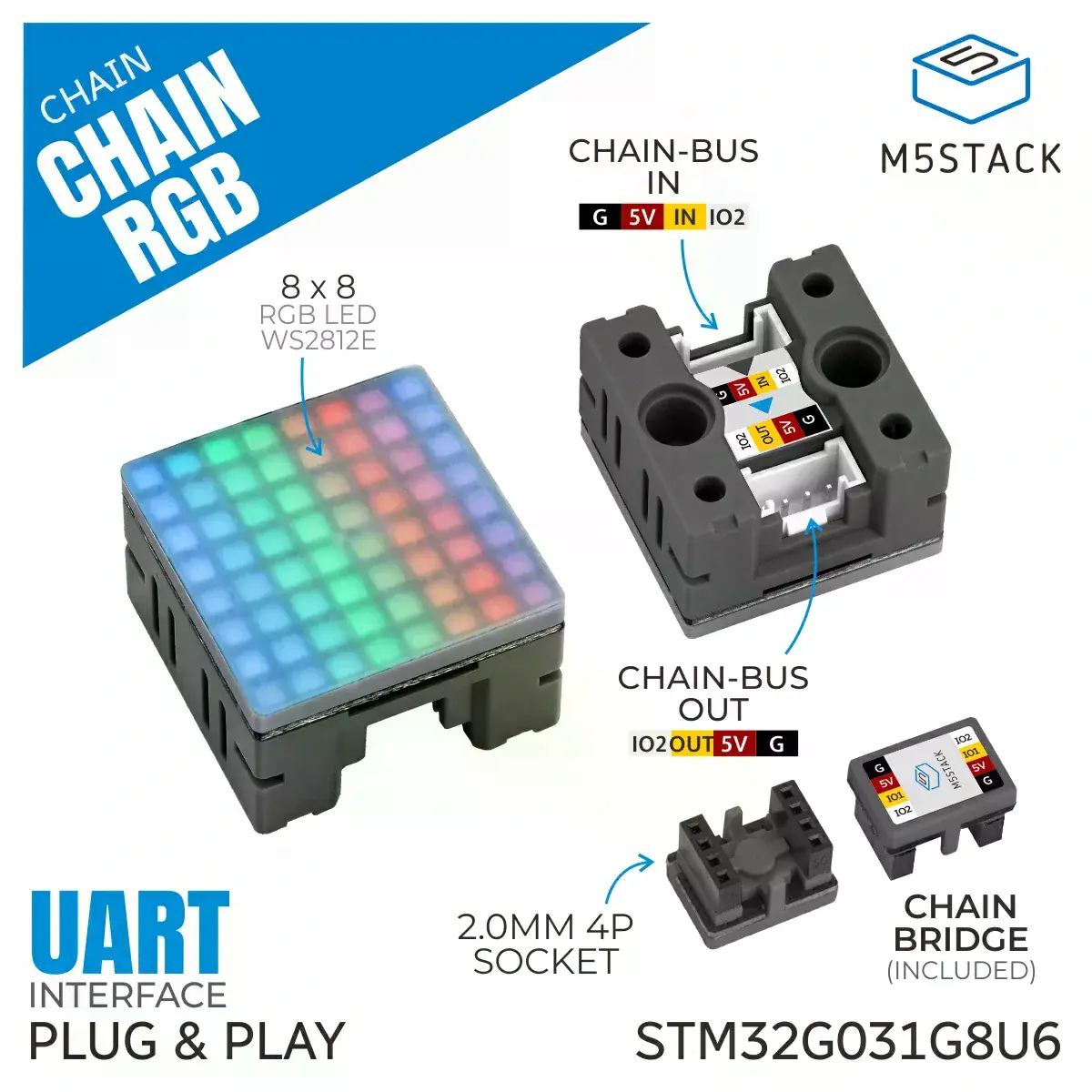

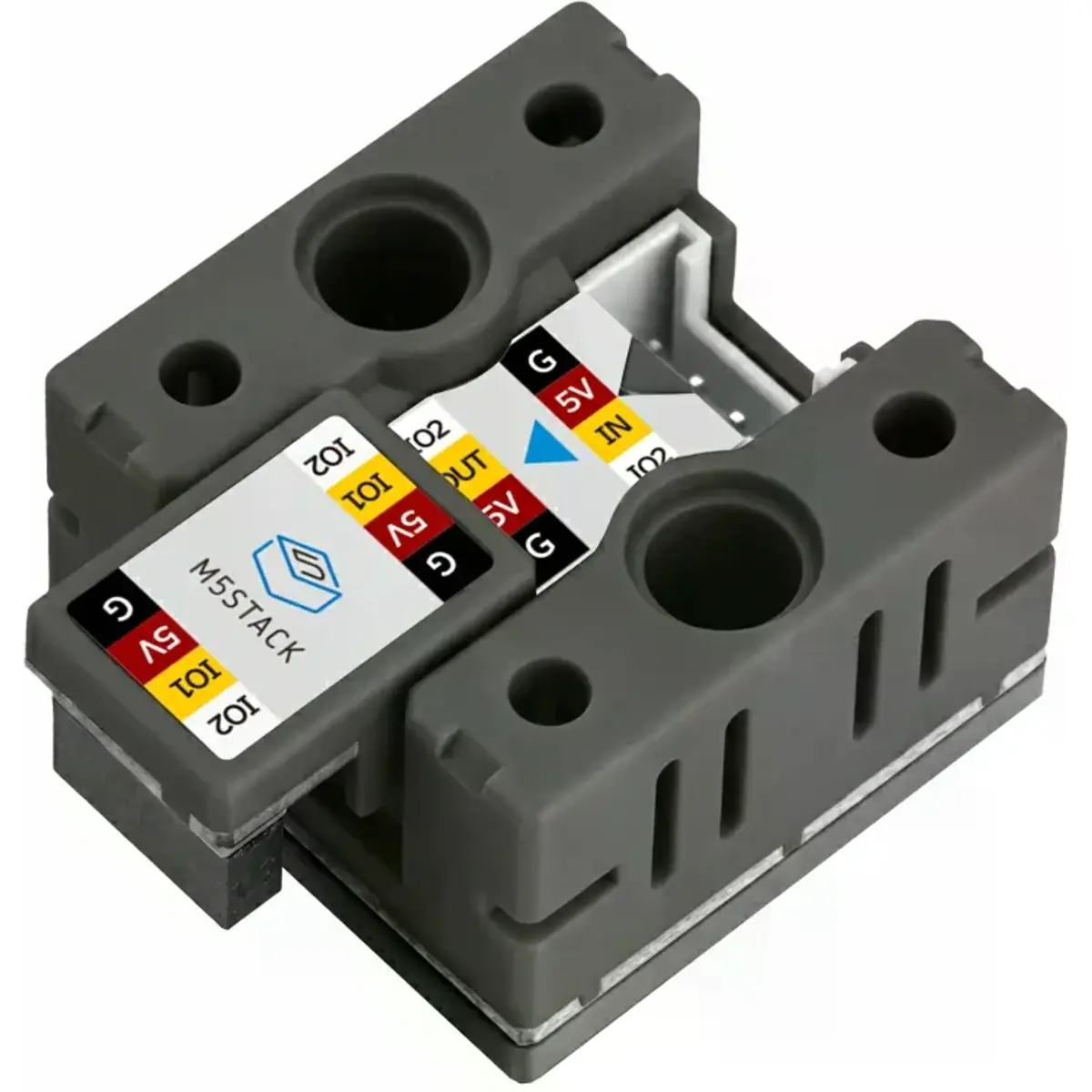

A nível de hardware, o Chain RGB é alimentado por um microcontrolador STM32G031G8U6, utiliza um protocolo de comunicação série UART em cadeia (daisy-chain) e possui duas portas de expansão HY2.0-4P, permitindo a ligação flexível a módulos adicionais da série Chain, facilitando a construção de sistemas de iluminação interativos e ricos.
PRINCIPAIS CARACTERÍSTICAS
- Nó de visualização em matriz de pontos LED a full-color
- Motor de fontes ASCII integrado para renderização de caracteres
- Controlo individual de píxeis e escrita em lote em formato RGB565
- Buffer de 64 píxeis em RGB565 para atualização de ecrã completo
- Padrões personalizados e exibição de texto em deslocamento (scroll), com máximo de 32 caracteres por nó
- Texto em deslocamento com suporte para cor fixa ou efeitos de gradiente de cor
- Rotação de ecrã em 0°/90°/180°/270°
- Ajuste de brilho em múltiplos níveis
ESPECIFICAÇÕES
- MCU: STM32G031G8U6
- Alimentação de entrada: DC 5V
- Comunicação: UART 115200bps @ 8N1
- Interface: 2 x HY2.0-4P
- LED RGB: 64 x WS2812E
- Formato de cor: RGB565
- Consumo em standby: DC 5V @ 13.46mA
- Consumo em funcionamento: DC 5V @ 127.51mA (branco a brilho máximo)
- Temperatura de funcionamento: 0 ~ 40°C
- Dimensões do produto: 24,0 x 24,0 x 16,0mm
- Peso do produto: 6,5g
- Dimensões da embalagem: 138,0 x 93,0 x 11,0mm
- Peso bruto: 13,5g

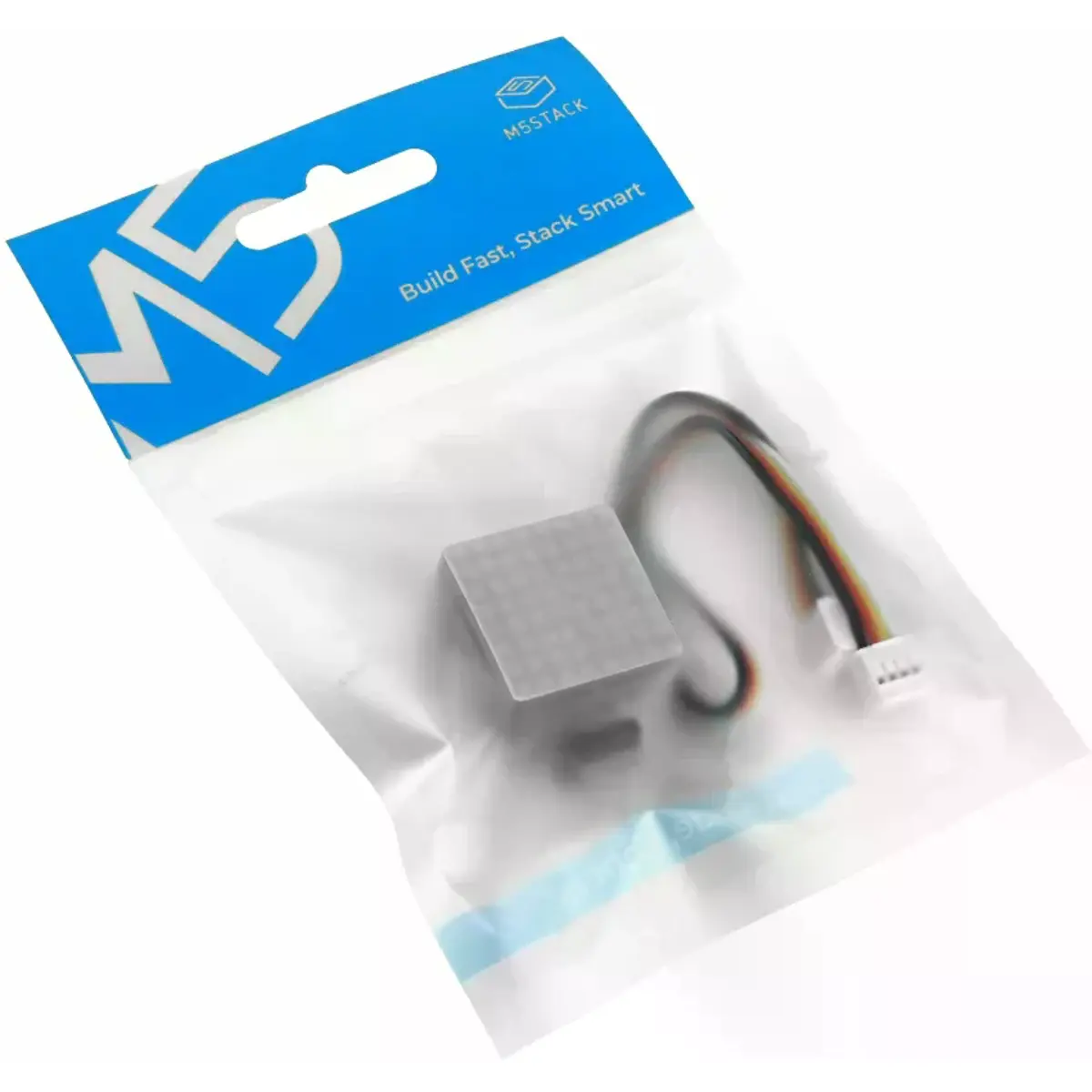

CONTEÚDO DA EMBALAGEM
- Chain RGB ×1
- Chain Bridge ×1
NOTAS
- Uma utilização prolongada com alto brilho pode danificar os LEDs; recomenda-se a utilização a 50% de brilho para reduzir o aquecimento e o consumo de energia.
- Aplicações recomendadas: arte de luz em píxeis, iluminação ambiente de secretária, sinalética criativa e indicadores de estado em dispositivos inteligentes.
