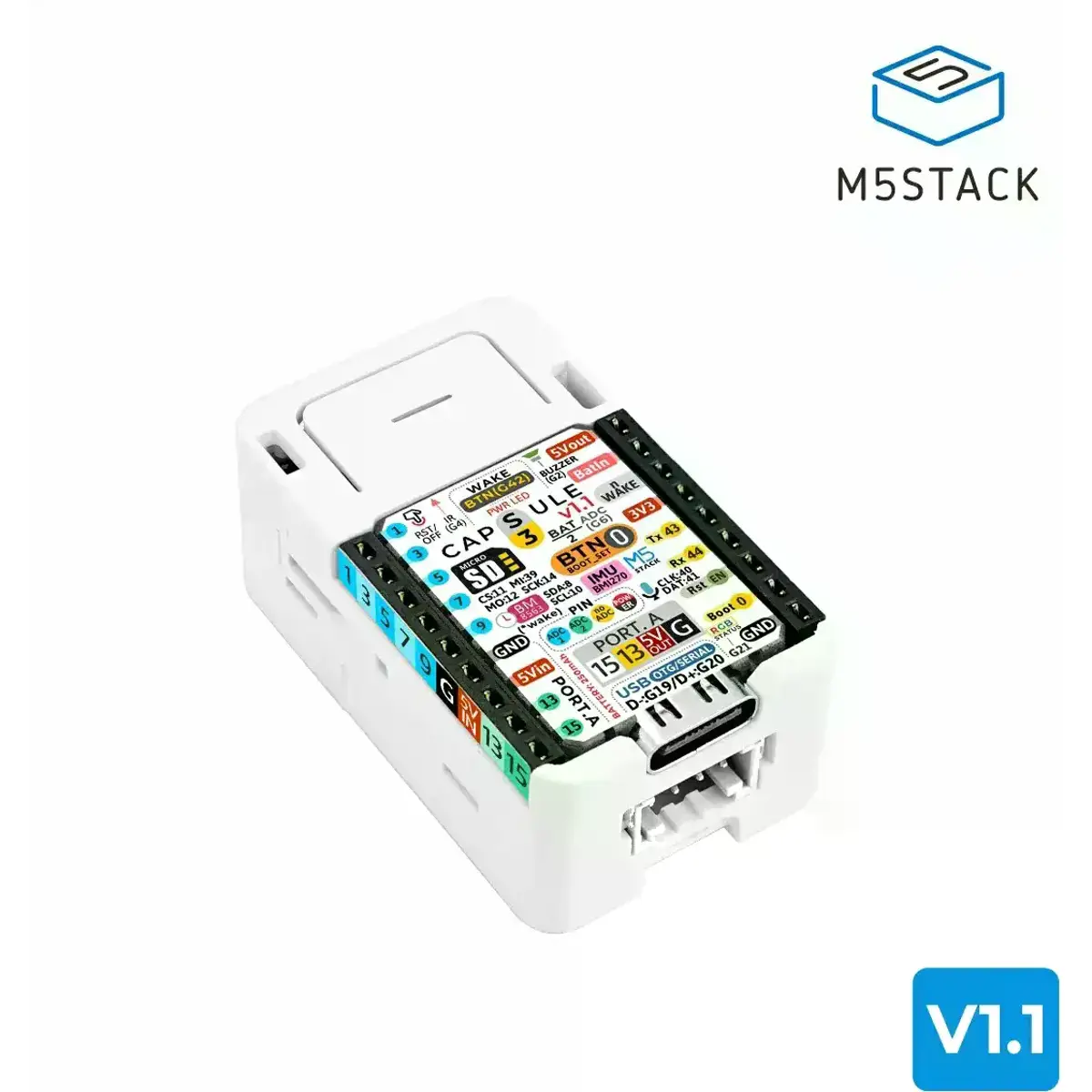

A Capsule v1.1 é uma atualização iterativa da Capsule, com a principal melhoria a residir na substituição do controlador principal de Stamp-S3 para Stamp-S3A, otimizando ainda mais o desempenho de hardware e a experiência de utilização. A Capsule v1.1 integra num único dispositivo a aquisição de dados por sensores, a alimentação elétrica, o armazenamento de dados e o controlo principal. Dispõe de uma unidade de medição inercial (IMU) BMI270 de elevado desempenho para rastreio preciso de trajetória de movimento e controlo de atitude. Incorpora um microfone SPM1423, com suporte para gravação de áudio, reconhecimento de voz e ativação por voz, além de um sensor de infravermelhos para controlo remoto.
A configuração de alimentação inclui uma bateria integrada de 250mAh e suporte para bateria de expansão externa, garantindo um funcionamento estável e prolongado. Possui um slot para cartão microSD integrado, permitindo expansão flexível de armazenamento para registo de dados e ficheiros multimédia. Equipada com um módulo de relógio em tempo real RTC8563, fornece informação precisa de hora e data e suporta despertar programado, permitindo um funcionamento eficiente em baixo consumo.
O dispositivo integra um buzzer para sinais sonoros e feedback de estado, e conta com uma interface de expansão Proto pin header reservada para ligação livre a diversos sensores e placas de expansão personalizadas, adequada a diferentes cenários de desenvolvimento de projetos. O corpo incorpora quatro ímanes fortes e dois orifícios de fixação M3, suportando colocação magnética e instalação por parafuso, alargando significativamente os cenários de utilização.
Este produto pode ser aplicado em configurações de IoT, desenvolvimento embutido, monitorização ambiental, recolha de dados em terminais inteligentes e diversos cenários de projeto.

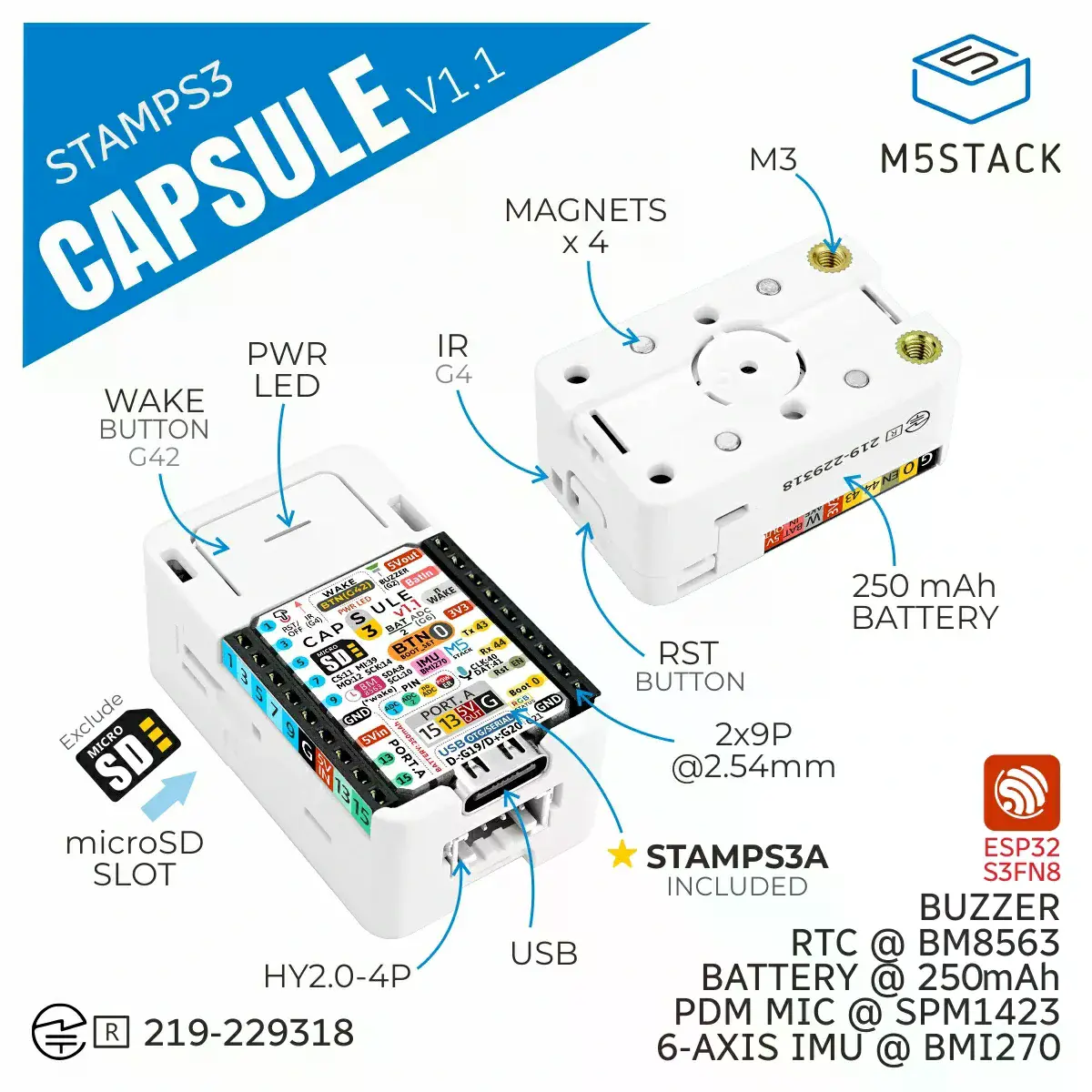

PRINCIPAIS CARACTERÍSTICAS
- Buzzer integrado para sinais sonoros e feedback de estado
- Sensor de atitude BMI270 de 6 eixos para rastreio de movimento e controlo de atitude
- Microfone MEMS para gravação de áudio, reconhecimento e ativação por voz
- Sensor de infravermelhos para controlo remoto
- Bateria integrada com suporte para bateria externa de expansão
- Relógio em tempo real integrado com despertar programado para baixo consumo
- Slot para cartão microSD para expansão de armazenamento

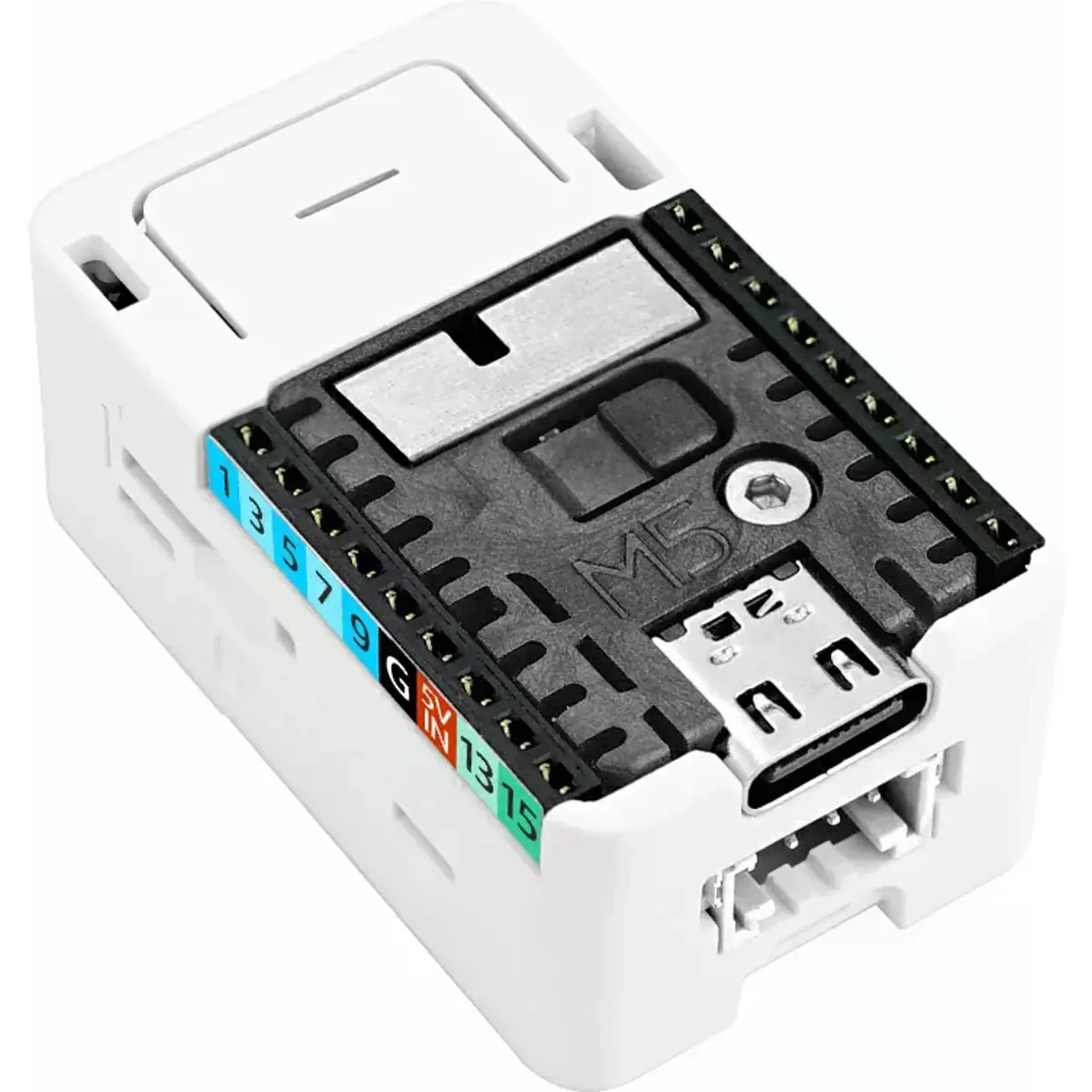

- Interface de expansão Proto pin header para sensores e placas personalizadas
- Corpo com quatro ímanes integrados e dois orifícios de fixação M3, para montagem magnética ou por parafuso
- Compatível com múltiplas plataformas de desenvolvimento (UiFlow2, Arduino IDE, ESP-IDF e PlatformIO)
ESPECIFICAÇÕES
- SoC: ESP32-S3FN8 @ processador dual-core Xtensa® 32-bit LX7, frequência de relógio de 240MHz
- Flash: 8MB
- Sensor de atitude de 6 eixos: BMI270
- Microfone MEMS: SPM1423
- Chip de relógio: BM8563
- Capacidade da bateria: 250mAh
- Distância de comando por infravermelhos:
- ∠180°: 330cm (linha reta)
- ∠90°: 48cm
- ∠45°: 134cm
- Corrente em suspensão: alimentado a bateria, DC 4,2V @ 35uA
- Corrente de funcionamento: alimentado a bateria, DC 4,2V @ 144mA
- Dimensões do produto: 40,0 x 24,0 x 16,2mm
- Peso do produto: 18,7g
- Dimensões da embalagem: 99,2 x 63,1 x 14,7mm
- Peso bruto: 26,3g

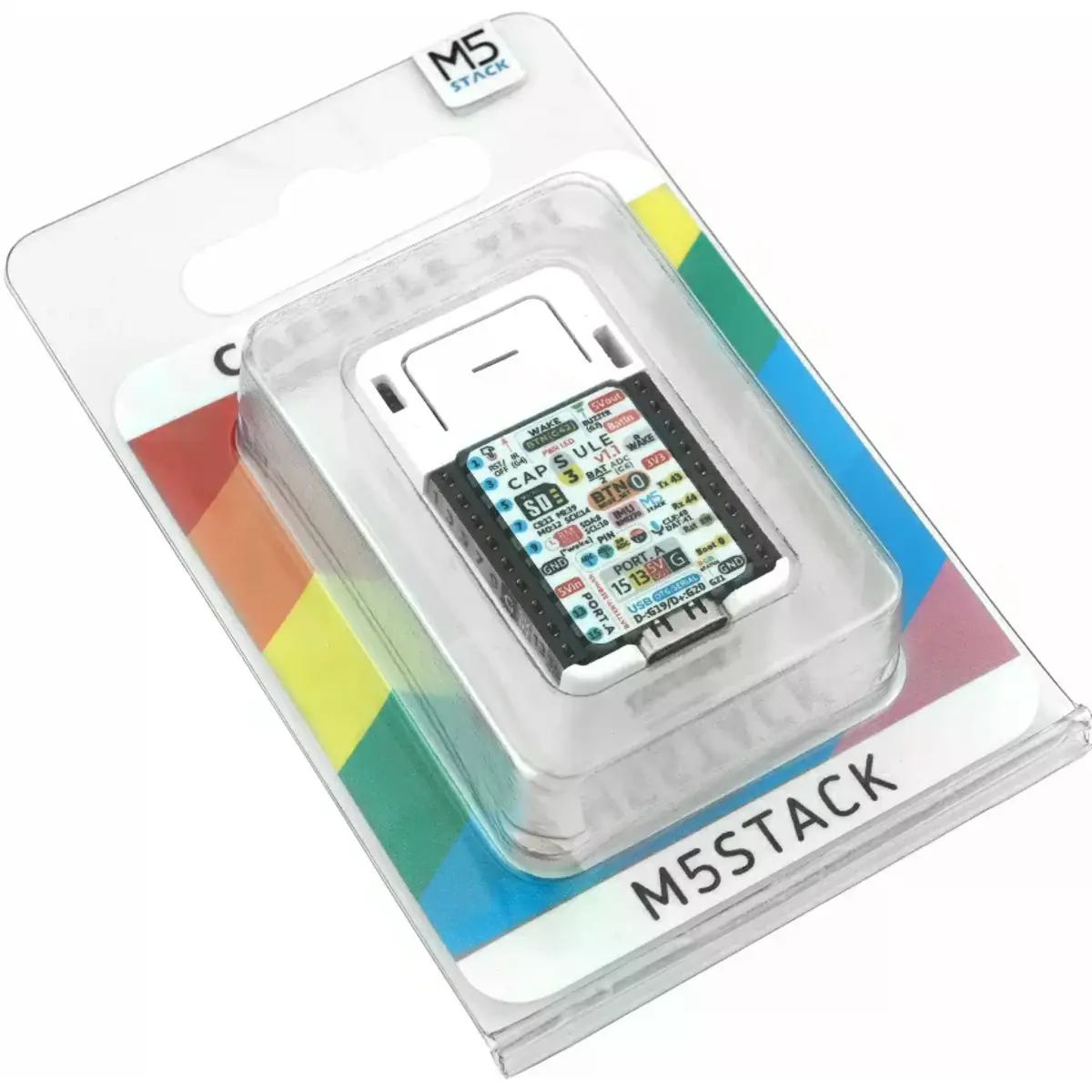

CONTEÚDO DA EMBALAGEM
NOTAS
- Ligar o dispositivo: pode ser ativado através do botão "WAKE" ou por um sinal de interrupção (IRQ) de despertar programado do RTC; após o sinal de ativação, o programa deve colocar o pino HOLD (G46) em nível alto para manter a alimentação, caso contrário o dispositivo volta a entrar em suspensão.
- Desligar o dispositivo: sem alimentação USB externa, prima o botão RST; ou, sem alimentação USB externa, defina HOLD (G46)=0 por software para desligar o dispositivo.
- Modo de descarregamento (download): para entrar em modo de download, prima o botão G0 no StampS3A durante o arranque.
- Alimentação do LED RGB: o Stamp-S3A inclui um interruptor eletrónico dedicado à alimentação do LED RGB; antes de o controlar por software, é necessário colocar o GPIO38 em nível alto.
