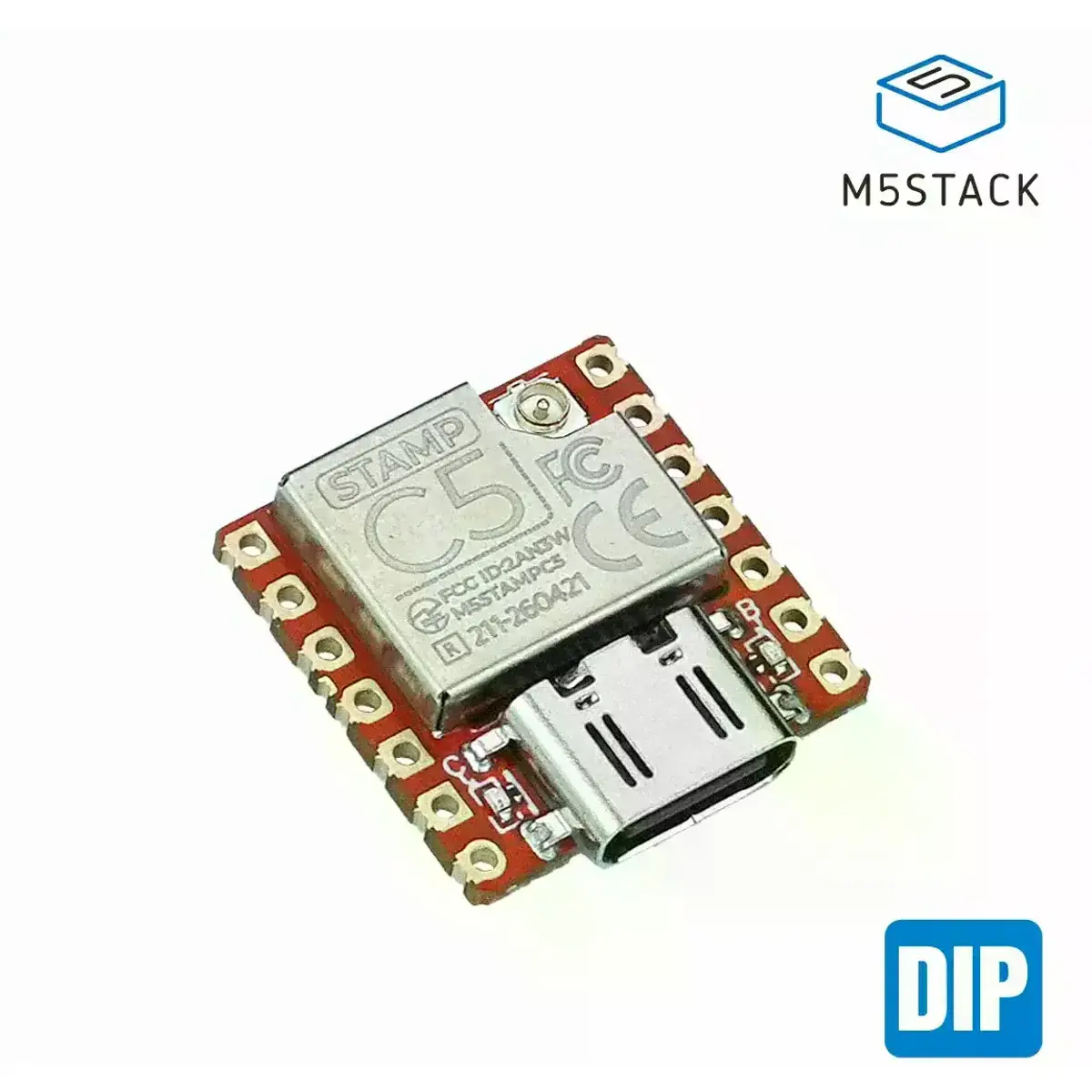

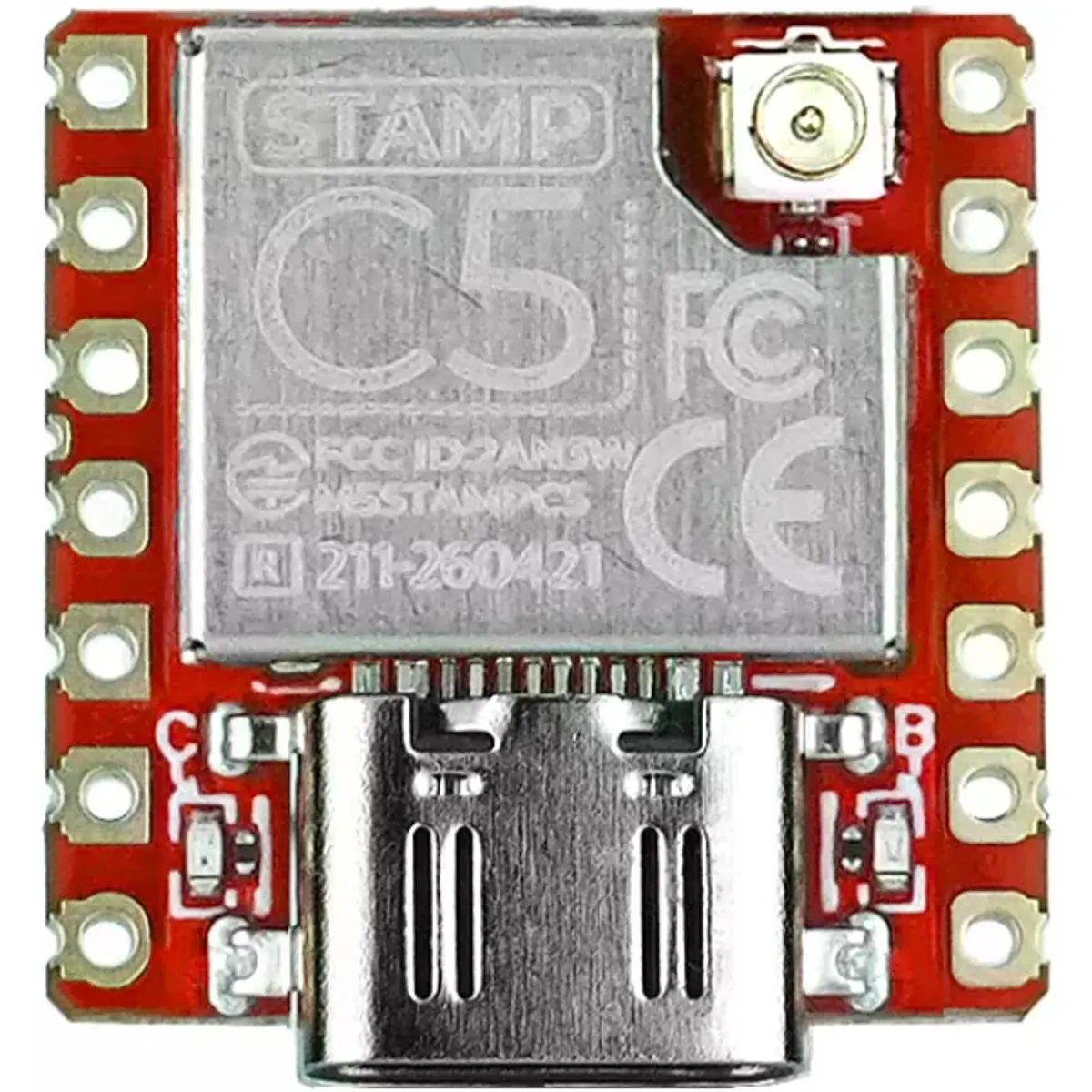

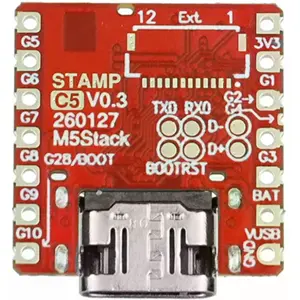

O Stamp-C5 DIP é um módulo de conectividade sem fios altamente integrado, baseado no Espressif ESP32-C5HF4, concebido para aplicações IoT que exigem uma comunicação eficiente e estável. Suporta conectividade multiprotocolo Wi-Fi 6 dual-band (2,4 & 5 GHz), BLE 5 e IEEE 802.15.4 (Zigbee, Thread), satisfazendo os requisitos de ligação de dispositivos em diferentes cenários de rede.
O módulo utiliza um processador RISC-V de 32 bits single-core com frequência até 240MHz, inclui 4MB de Flash e integra recursos de hardware como USB Type-C, entrada de alimentação por bateria, interface de expansão FPC e conector de antena IPEX-1.
O design geral adota um pitch de pads de 2,54mm e inclui 2 x headers standard 2,54-7P, facilitando a ligação rápida a diversos periféricos e a expansão de funcionalidades. Ao garantir desempenho de conectividade e segurança, ajuda os programadores a concluir de forma mais eficiente a validação de protótipos e a implementação de produtos.

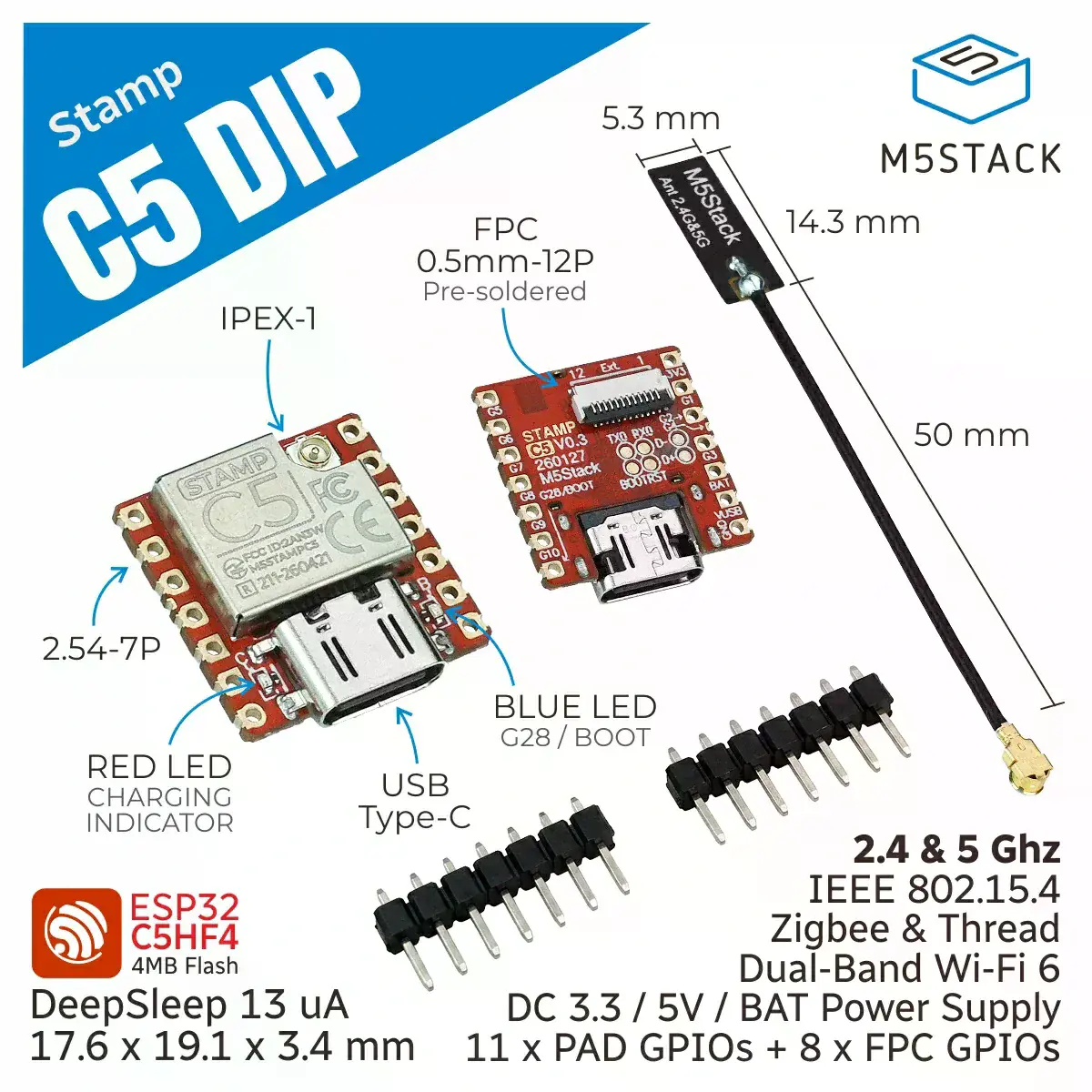

PRINCIPAIS CARACTERÍSTICAS
- Conectividade sem fios multiprotocolo num único módulo: Wi-Fi 6 dual-band, BLE 5 e IEEE 802.15.4 (Zigbee, Thread).
- Alimentação e carregamento integrados através de USB Type-C e entrada para bateria, com circuito de carregamento dedicado.
- Antena partilhada para as bandas de 2,4 & 5GHz, com conector IPEX-1, otimizando o espaço ocupado.
- Formato compacto com pitch de 2,54mm e headers standard incluídos, para integração rápida em protótipos e placas de expansão.
- Indicadores LED de estado para monitorização do carregamento e do modo de arranque (BOOT).
- Interface de expansão traseira FPC para ligação a acessórios e antenas externas.
ESPECIFICAÇÕES

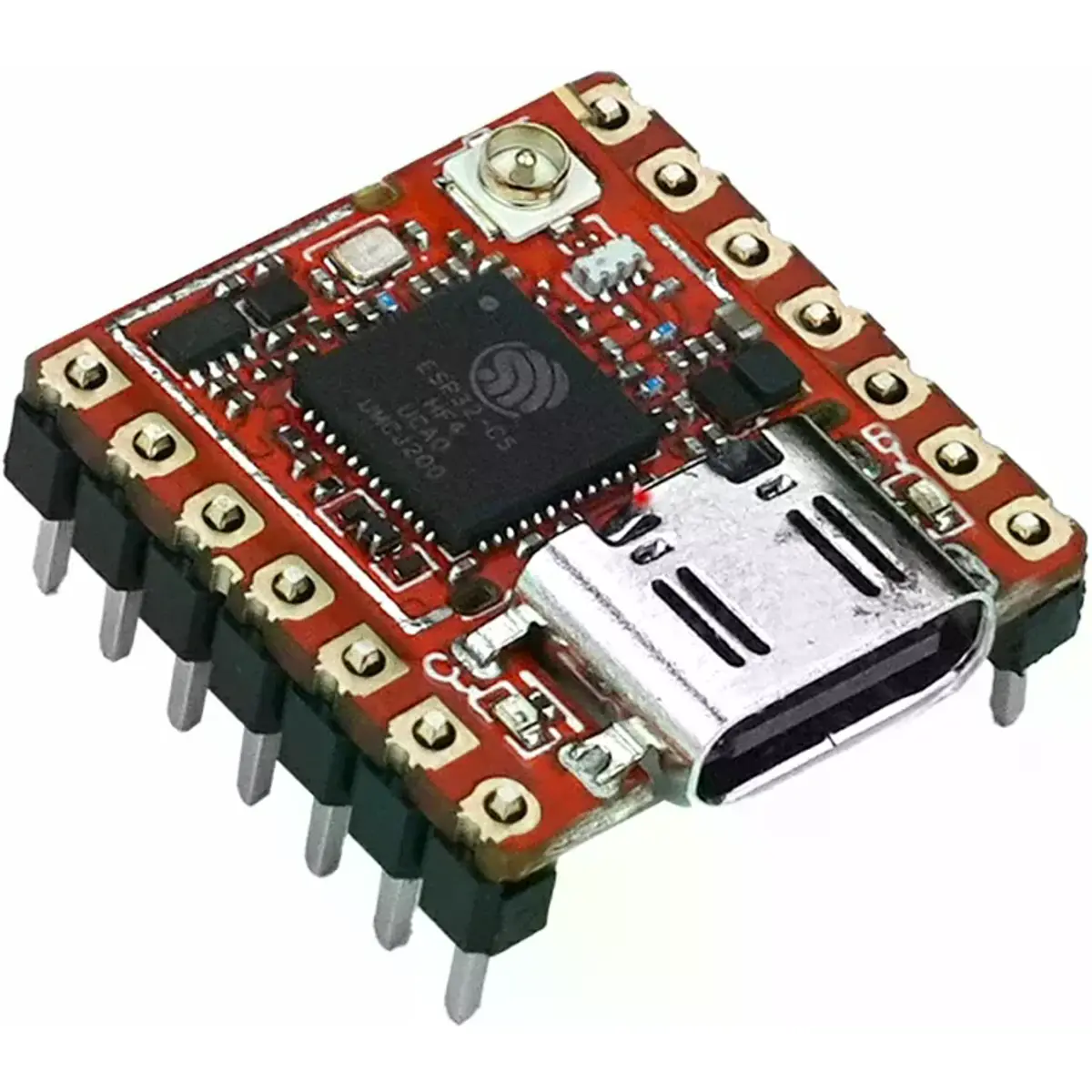

- SoC: ESP32-C5HF4 @ processador RISC-V 32 bits single-core, até 240MHz
- SRAM: 384KB
- Flash: 4MB
- Wi-Fi: Wi-Fi 6 dual-band 2,4 & 5 GHz
- BLE: BLE 5
- IEEE 802.15.4: Suporta Zigbee, Thread
- Interface USB: USB Type-C
- Entrada de bateria: DC 3,7V

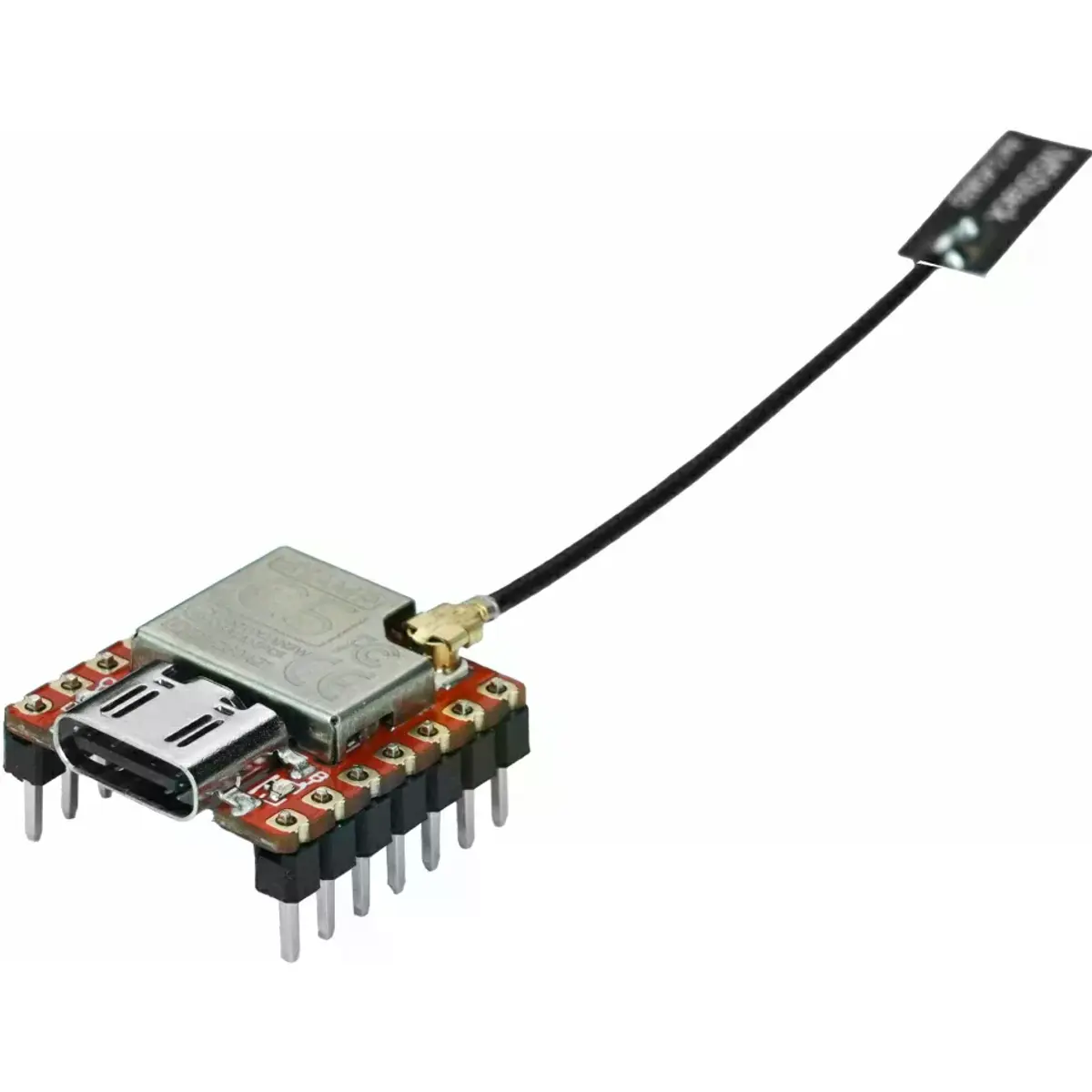

- Antena: IPEX-1
- Diplexer dual-band: LFD182G45DCHD481 (antena partilhada 2,4 & 5 GHz)
- IC de carregamento: SGM40567-4.2XG/TR
- Indicador de estado:
- 2 x LED
- Vermelho (RED): indicador de carregamento
- Azul (BLUE): indicador G28 / BOOT
- Saída GPIO: 19x GPIO no total (11x GPIO nos pads + 8x GPIO no FPC)

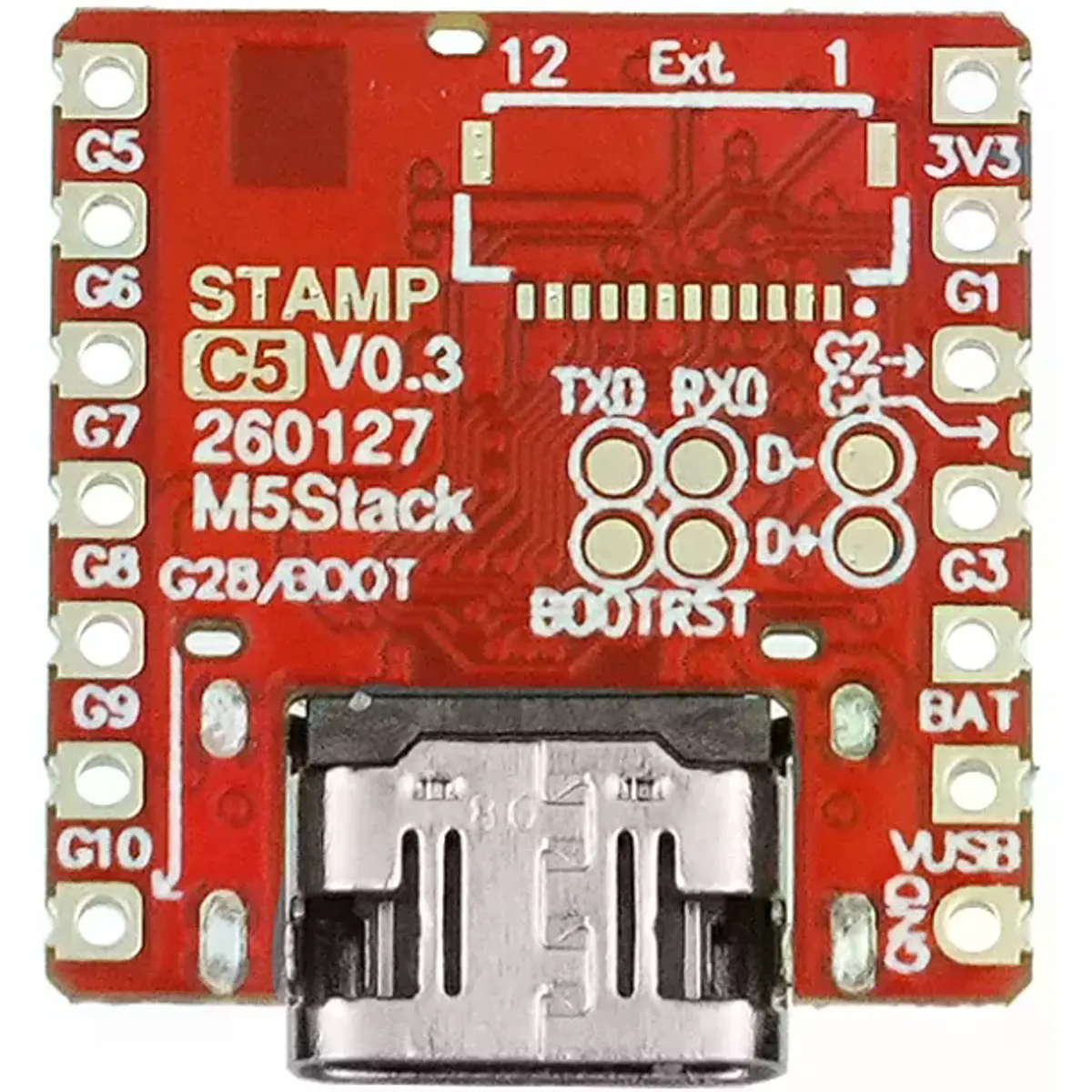

- GPIO nos pads: G1, G2, G3, G4, G5, G6, G7, G8, G9, G10, G28
- GPIO no FPC: G23, G0, G24, G25, G26, G27, G11, G12
- Pitch dos pads: 2,54mm

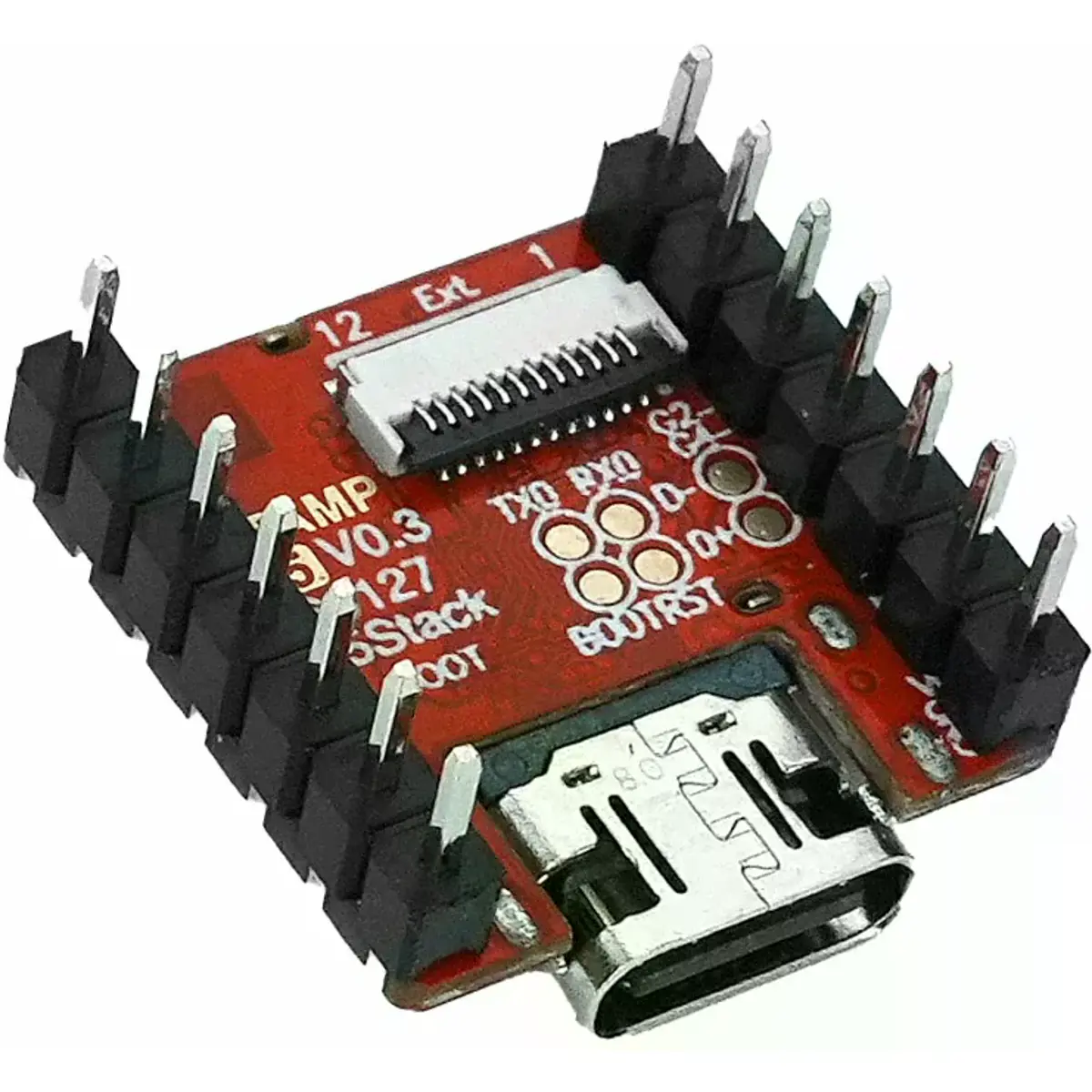

- Interface de expansão traseira: FPC 0,5mm-12P
- Corrente de carregamento: aprox. 200mA
- Consumo de energia: modo deep sleep: 3,7V@13uA
- Dimensões do produto: 17,6 x 19,1 x 3,4mm
- Peso do produto: 2,4g
- Dimensões da embalagem: 138,0 x 93,0 x 8,0mm
- Peso bruto: 7,4g
CONTEÚDO DA EMBALAGEM
- Stamp-C5 DIP ×1
- Headers 2,54-7P ×2
NOTAS
- Quando a corrente de carga na saída de 3,3V (nos pads ou na interface FPC) atingir 300mA ou mais, deve ligar-se em paralelo à saída um condensador de 100μF ou superior, para reduzir a interferência de ripple causada pela corrente elevada e melhorar a estabilidade da alimentação.
- Para entrar em modo de download, ligue o pino G28 ao GND e só depois ligue o dispositivo.
- Ao ligar o cabo FPC do dispositivo, verifique rigorosamente se a sequência de pinos corresponde corretamente; caso contrário, o hardware pode queimar e ficar danificado.
