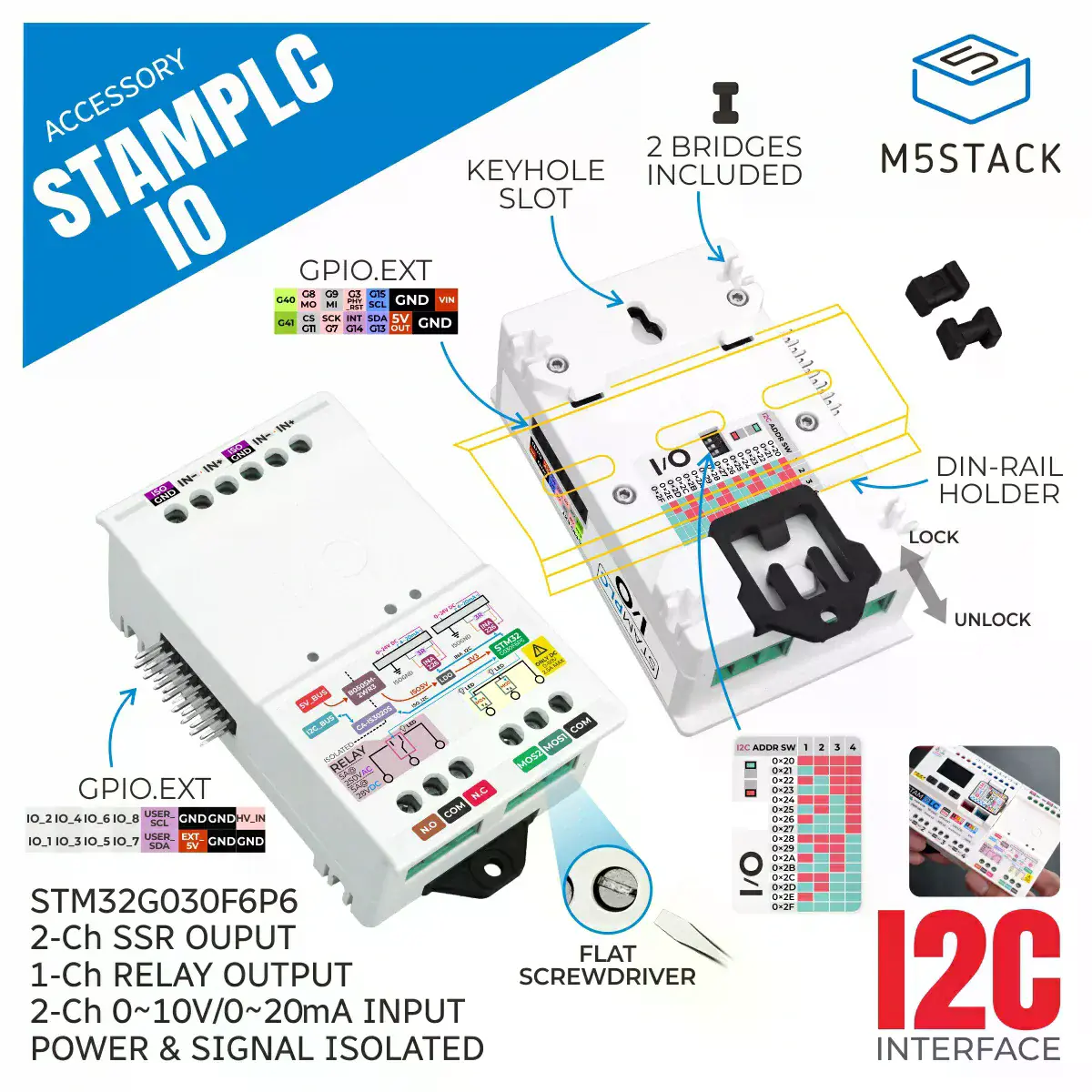

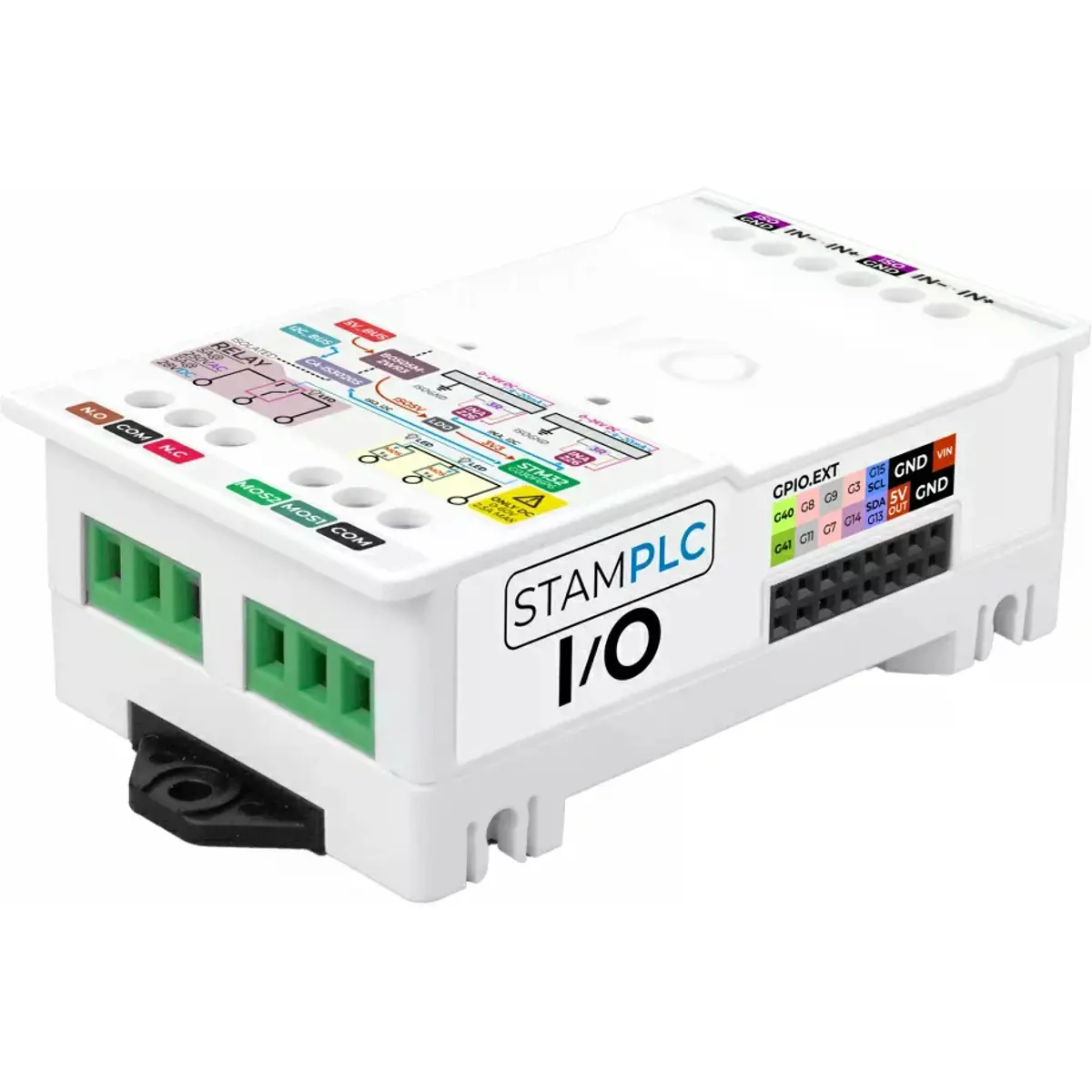

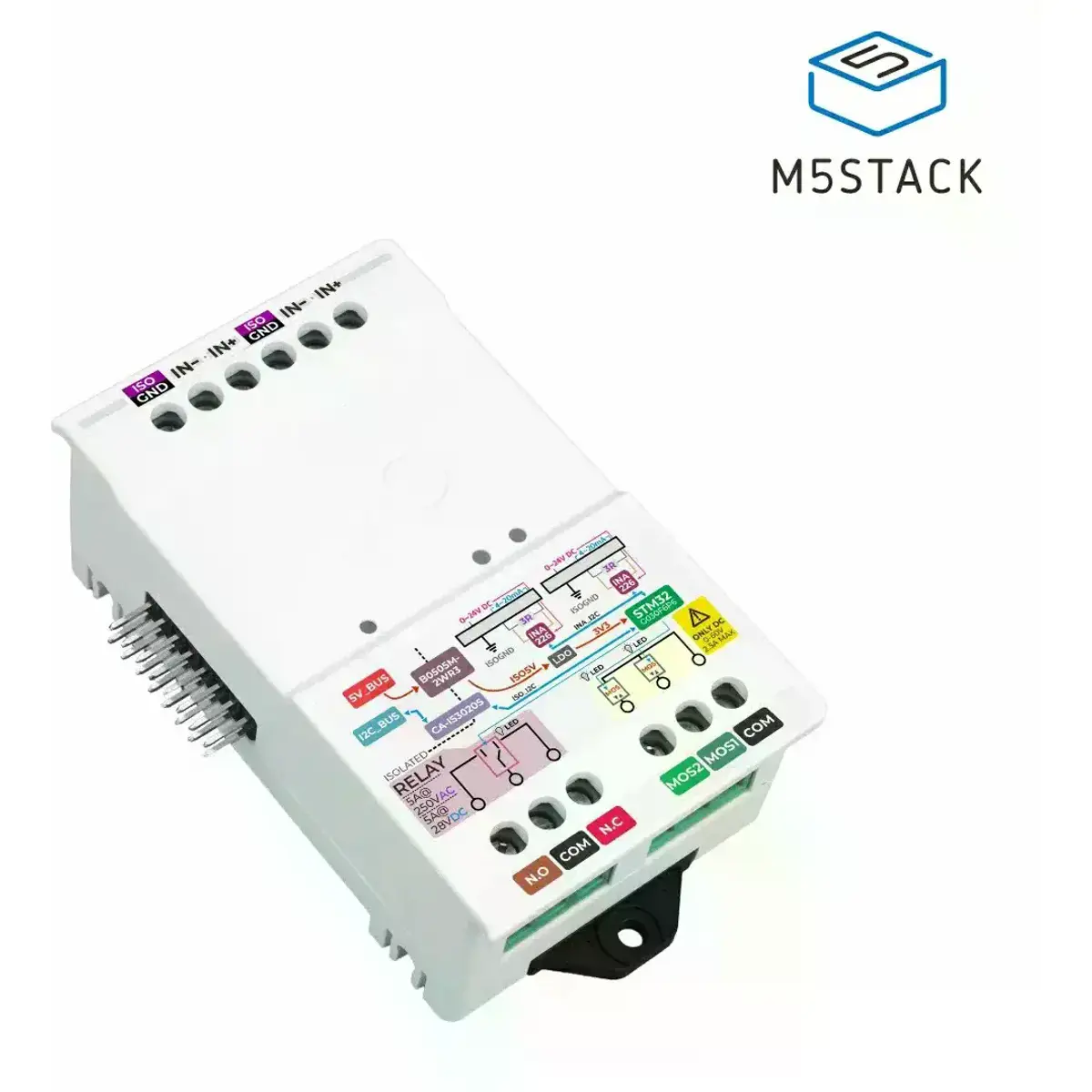

O StamPLC IO é um módulo de expansão de E/S com isolamento galvânico, concebido para o hospedeiro StamPLC e desenvolvido para ambientes industriais onde coexistem circuitos de alta e baixa tensão.
Disponibiliza dois canais de aquisição analógica activa, duas saídas de relé de estado sólido e uma saída de relé mecânico, permitindo a leitura de sinais provenientes de sensores industriais de tensão e corrente activos, bem como o controlo do estado on/off de diversos circuitos de carga.
O seu controlador principal STM32G030F6P6 gere de forma centralizada as entradas e saídas externas, o acionamento dos relés, a atribuição de endereço e a comunicação por barramento I2C através do canal isolado
Um comutador DIP de hardware permite personalizar o endereço I2C, possibilitando a ligação de vários módulos em paralelo ou em cascata para uma expansão de E/S flexível.

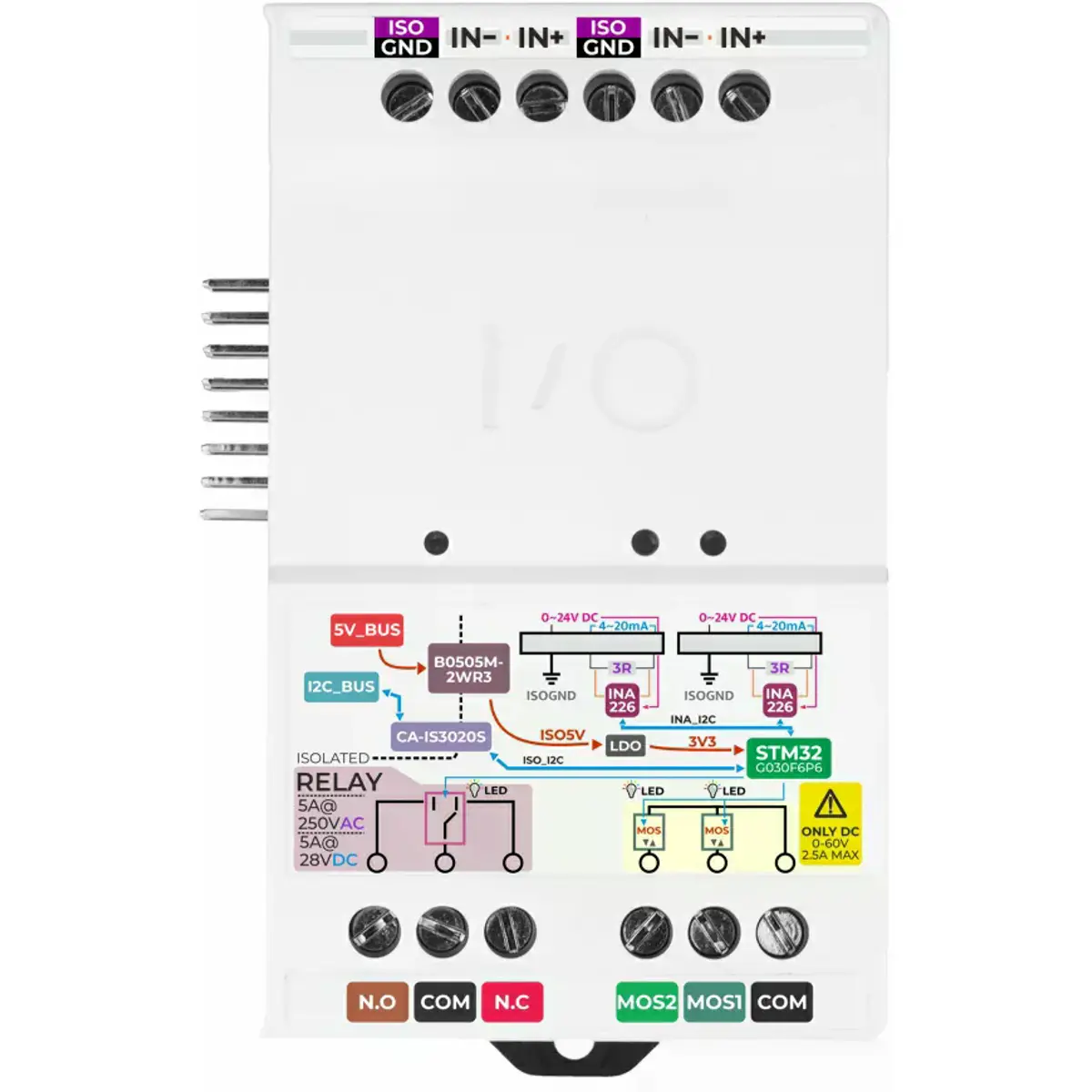

O módulo integra um isolador digital CA-IS3020S e um módulo de alimentação isolado B0505M-2WR3, garantindo isolamento eléctrico completo entre o barramento de comunicação e o circuito de alimentação.
Esta concepção suprime eficazmente as interferências de modo comum e os impactos de sobretensão provenientes de sensores e cargas de campo, melhorando significativamente a estabilidade geral do sistema. É adequado para aplicações de automação industrial como a monitorização de ramais de potência, o acionamento de actuadores de baixa tensão e a gestão de alimentação de sensores.
PRINCIPAIS CARACTERÍSTICAS
- Módulo de expansão de E/S com isolamento galvânico total entre o barramento de comunicação e o circuito de alimentação
- Aquisição de sinais analógicos provenientes de sensores industriais activos de tensão e de corrente
- Controlo de saídas de relé de estado sólido e de relé mecânico para acionamento de diversas cargas
- Endereço I2C configurável por comutador DIP, permitindo ligar vários módulos em paralelo ou em cascata
- Supressão eficaz de interferências de modo comum e de picos de tensão provenientes de sensores e cargas de campo
- Indicadores LED de estado das saídas de relé
- Instalação em calha DIN ou por furos de fixação
ESPECIFICAÇÕES
- MCU: STM32G030F6P6
- Comunicação: I2C @ 0x20
- Isolador I2C: CA-IS3020S
- Módulo de alimentação isolado: B0505M-2WR3
- Conversão de potência: TPAP7343D-33FS4
- Monitor de tensão/corrente: INA226AIDGSR
- Canais de deteção:
- 2 canais de deteção de sinal analógico (compatíveis com aquisição analógica de 0 ~ 20mA e 0 ~ 10V)
- Saída de comutação MOS:
- 2 saídas de relé de estado sólido, MOS1 / MOS2, terminal comum COM
- Suporta comutação de circuitos DC 0 ~ 60V, MÁX. 2,5A
- Saída de relé:
- 1 relé mecânico SRD-5VDC-SL-C, terminais N.C / COM / N.O
- Suporta comutação de circuitos AC 250V@5A / DC 28V@5A

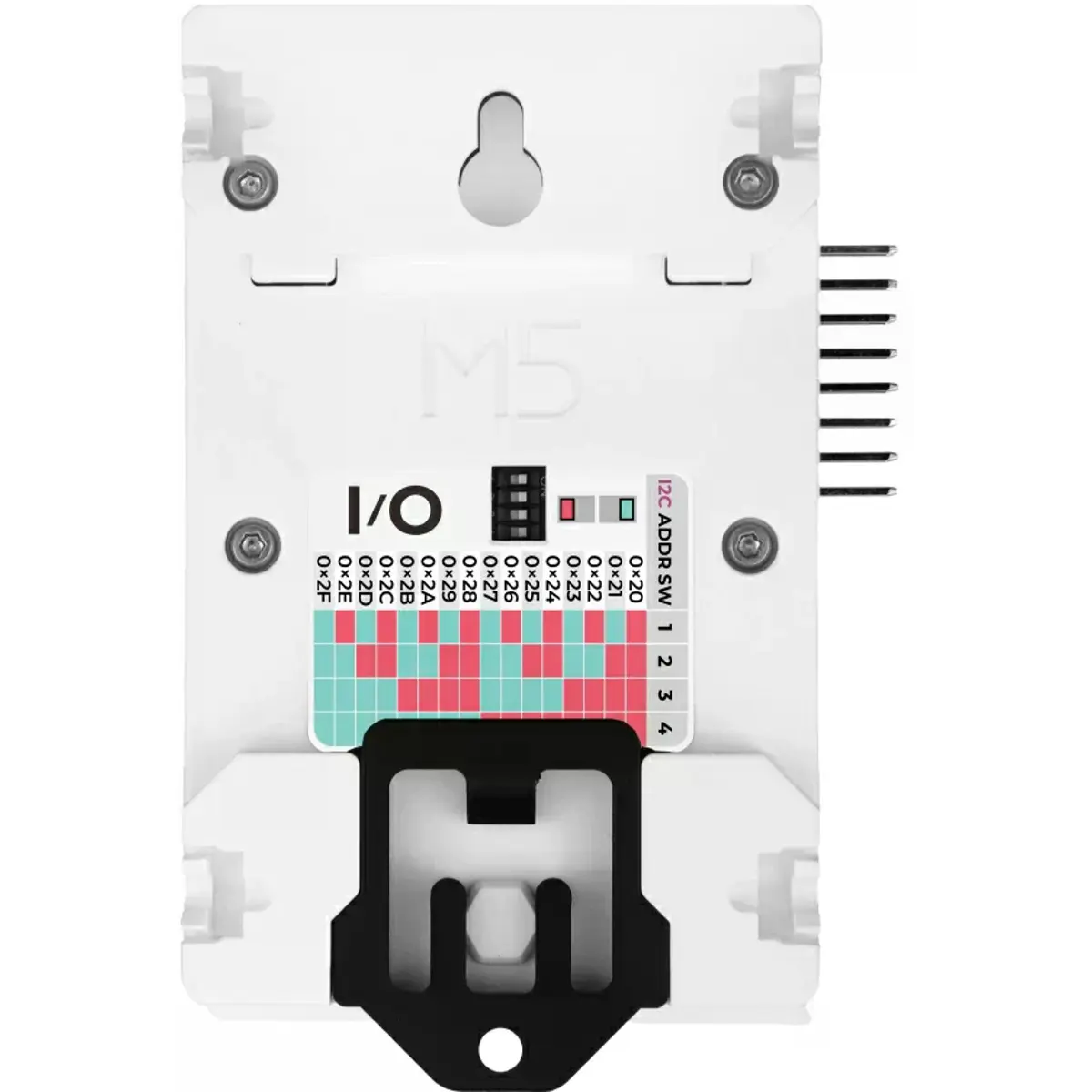

- Configuração de endereço:
- Comutador DIP de 4 posições
- Intervalo de endereços I2C configurável: 0x20 ~ 0x2F
- Tipo de interface de controlo:
- 2 x terminais de 3 pinos para saída de comutação/relé
- 1 x terminal de entrada de 6 pinos
- Instalação: montagem em calha DIN / furo de fixação
- Dimensões do produto: 51,4 x 80,0 x 27,1 mm
- Peso do produto: 62,1 g
- Dimensões da embalagem: 84,0 x 56,0 x 29,0 mm
- Peso bruto: 69,2 g

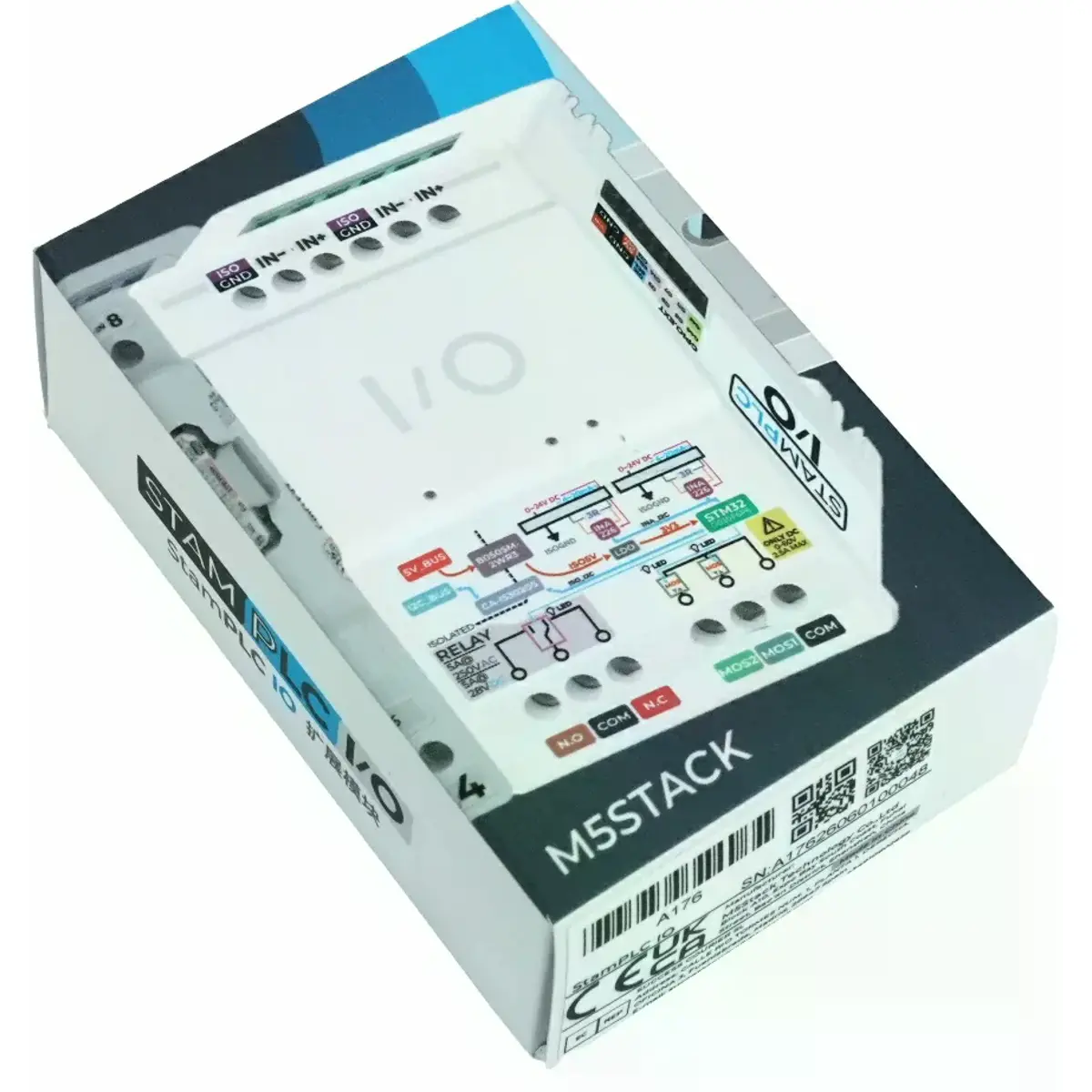

CONTEÚDO DA EMBALAGEM
- StamPLC IO ×1
- Suporte de montagem ×2
NOTAS
- Ao ligar 220V AC aos terminais do relé mecânico, siga sempre os procedimentos de operação seguros para evitar o risco de choque eléctrico.
