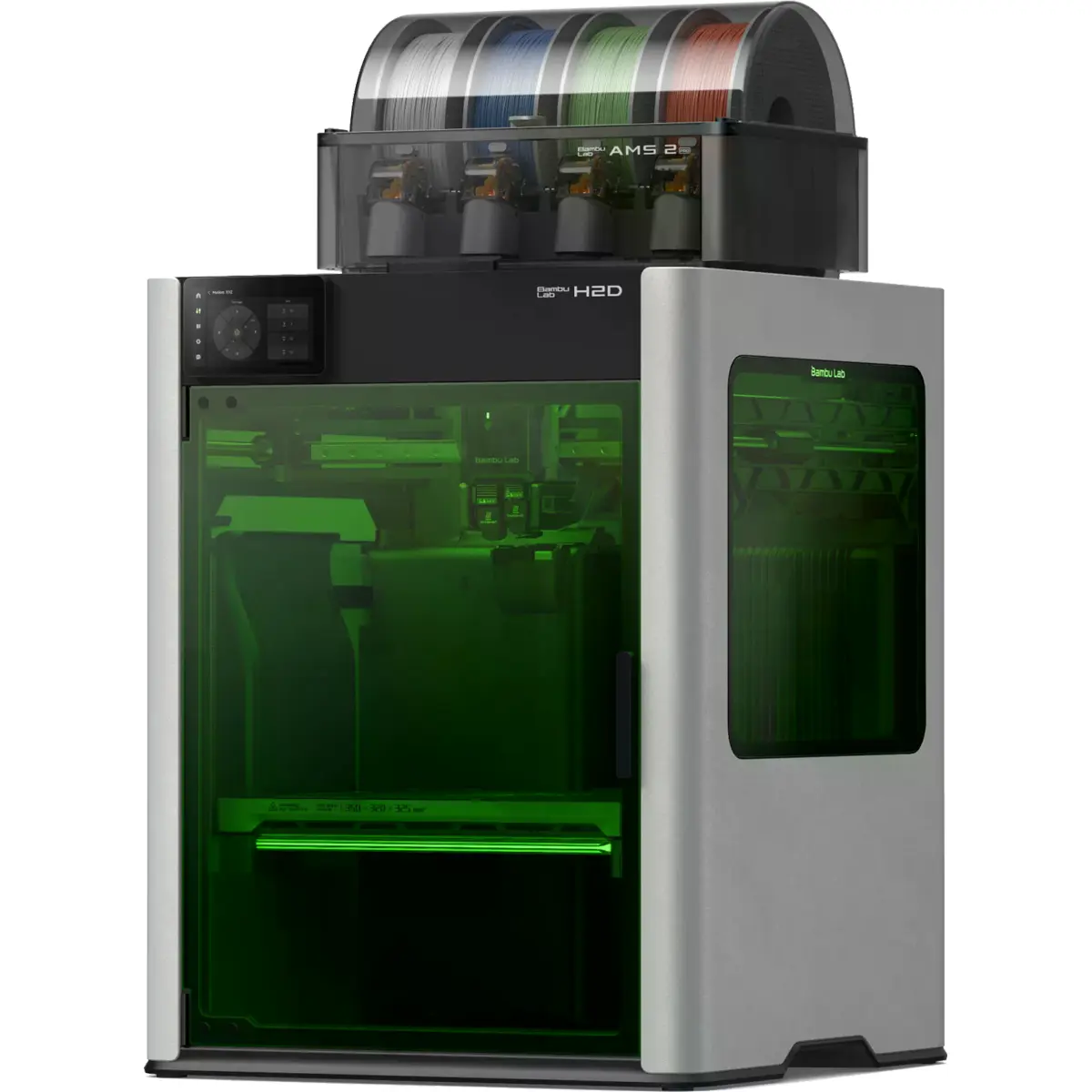

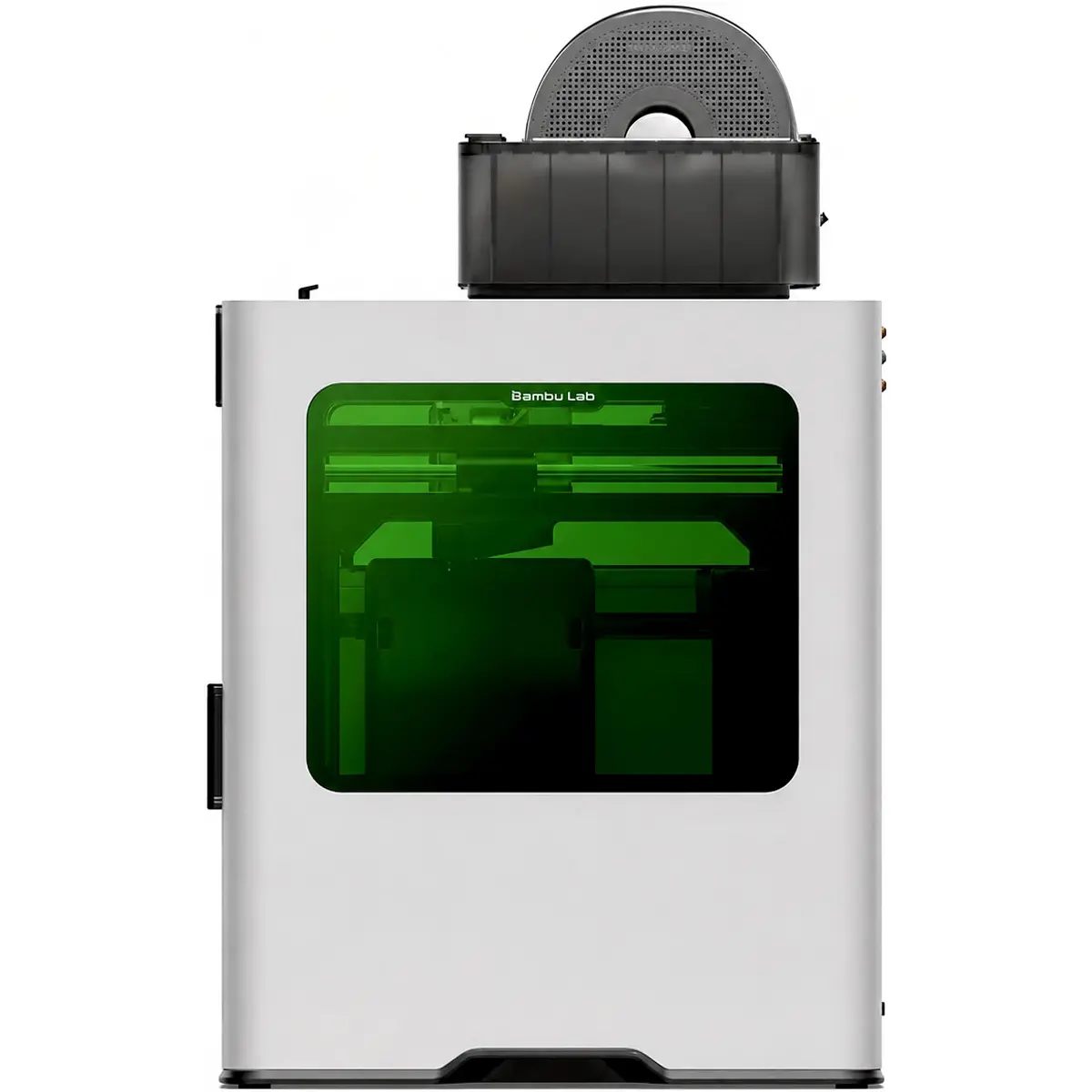

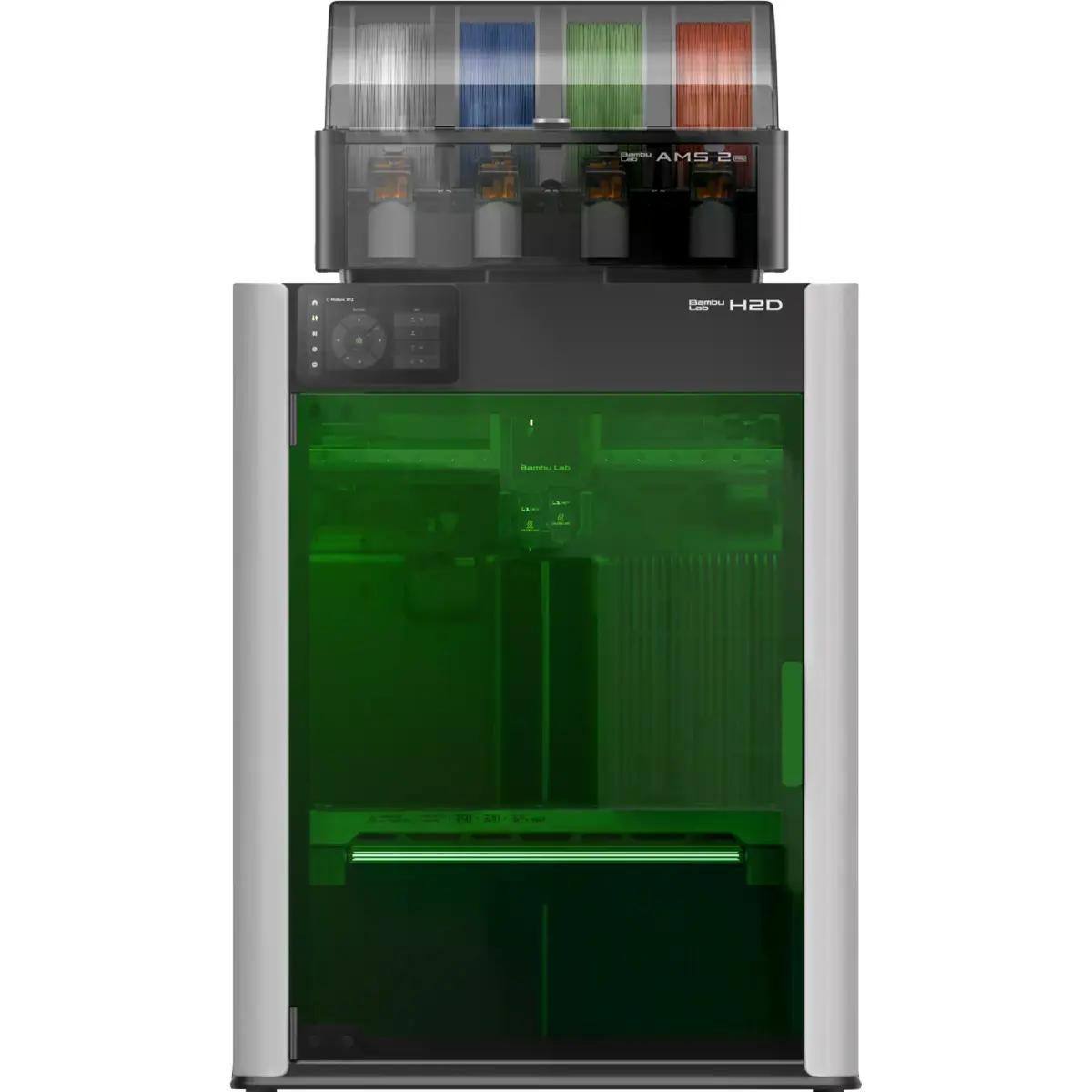

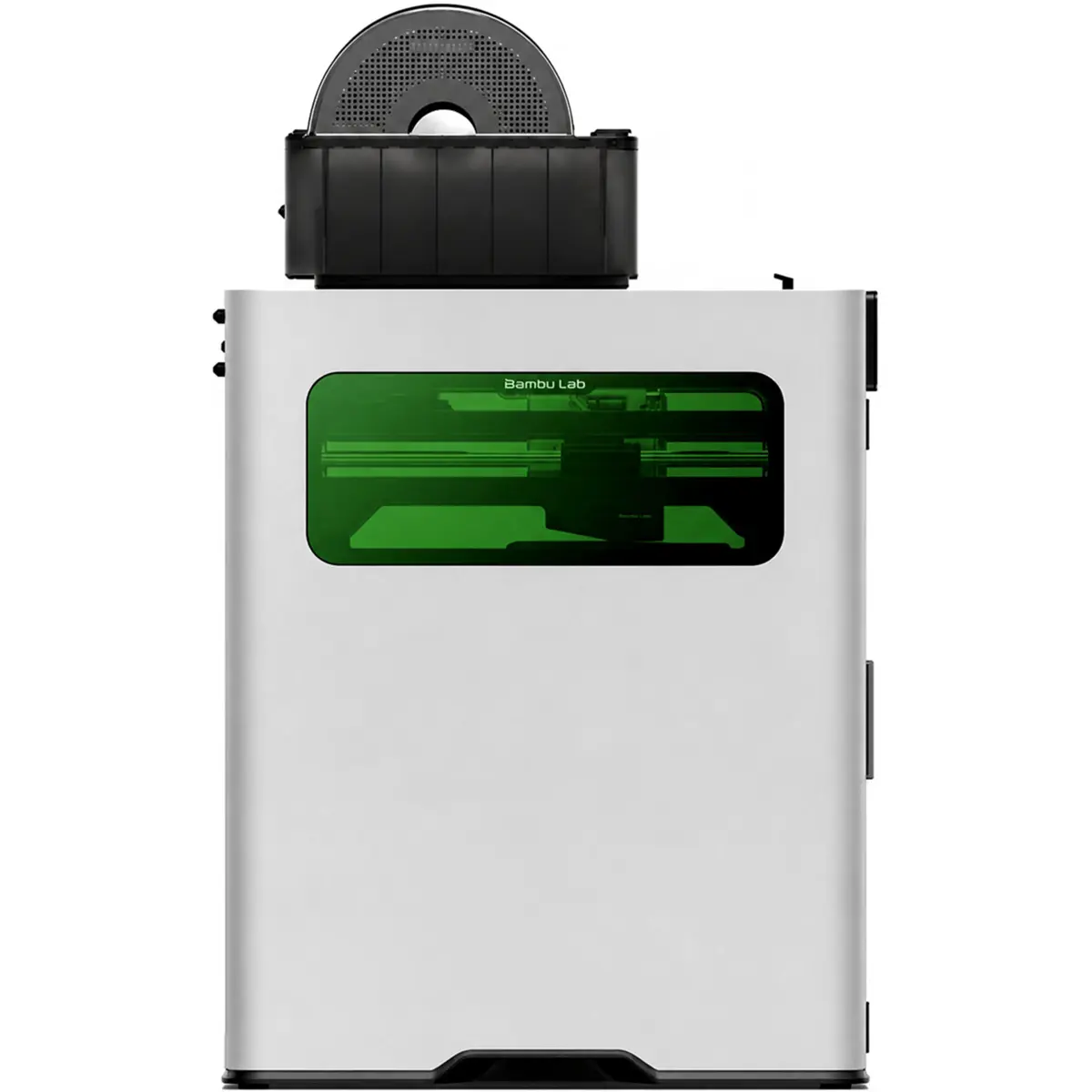

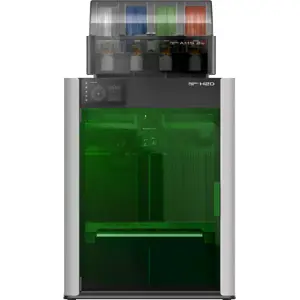

A Bambu Lab H2D Laser Edition Full Combo (40W) é uma solução multifunções de fabrico digital que reúne impressão 3D FDM de dupla extrusão, gravação e corte a laser, corte digital e desenho com caneta num único equipamento. Foi desenvolvida para oficinas, makerspaces, empresas, centros de engenharia, instituições de ensino e utilizadores que necessitam de produzir protótipos, peças funcionais, sinalética, elementos decorativos e projetos personalizados.
O sistema de impressão com dois bicos permite combinar cores, materiais e suportes dedicados, enquanto o módulo laser de 40W possibilita gravar e cortar materiais como madeira, couro, borracha, acrílico escuro, pedra e determinados metais revestidos. A câmara BirdsEye facilita o posicionamento visual dos trabalhos sobre o material.
Esta configuração Full Combo inclui um AMS 2 Pro para alimentação automática, identificação RFID, armazenamento e secagem ativa de até quatro bobinas de filamento. Inclui também os principais componentes necessários para utilização das funções de laser e corte digital.
PRINCIPAIS CARACTERÍSTICAS
◆ Equipamento multifunções para impressão 3D, gravação e corte a laser, corte digital e desenho com caneta.
◆ Módulo laser de semicondutor de 40W, com comprimento de onda de 455 nm.
◆ Área máxima de gravação a laser de 310×250 mm.
◆ Velocidade máxima de gravação a laser de 1000 mm/s.
◆ Capacidade de corte de contraplacado de tília com até 15 mm, nas condições de teste indicadas pelo fabricante.
◆ Sistema de impressão com dois bicos para trabalhos multimaterial, multicor e com materiais de suporte dedicados.
◆ Volume de impressão de 325×320×325 mm com um bico, 300×320×325 mm com dois bicos e volume total acessível de 350×320×325 mm.
◆ Velocidade máxima da cabeça de impressão de 1000 mm/s e aceleração máxima de 20000 mm/s².
◆ Hotends totalmente metálicos com temperatura máxima de 350 °C.
◆ Mesa aquecida até 120 °C e câmara ativamente aquecida até 65 °C.
◆ Bicos e engrenagens de extrusão em aço endurecido, adequados a diversos filamentos técnicos e reforçados.
◆ Câmara BirdsEye para alinhamento visual dos trabalhos de laser e corte.
◆ Precisão de alinhamento espacial até 0.3 mm, nas condições indicadas pelo fabricante.
◆ Bomba de assistência de ar integrada para melhorar a qualidade do corte e reduzir a carbonização dos materiais.
◆ Estrutura com janelas de proteção específicas para utilização do laser.
◆ Sistema de extração de fumos com tubo e adaptador incluídos.
◆ Botão de paragem de emergência incluído.
◆ Módulo de corte digital para papel, vinil, couro e outros materiais finos compatíveis.
◆ AMS 2 Pro incluído, com capacidade para quatro bobinas e secagem ativa até 65 °C.
◆ Identificação RFID, rotação automática das bobinas e descarga ativa de humidade no AMS 2 Pro.
◆ Sistema de monitorização com câmaras e sensores para deteção de problemas de impressão.
◆ Filtragem do ar com pré-filtro G3, filtro HEPA H12 e carvão ativado granulado.
FUNCIONALIDADES EM DESTAQUE

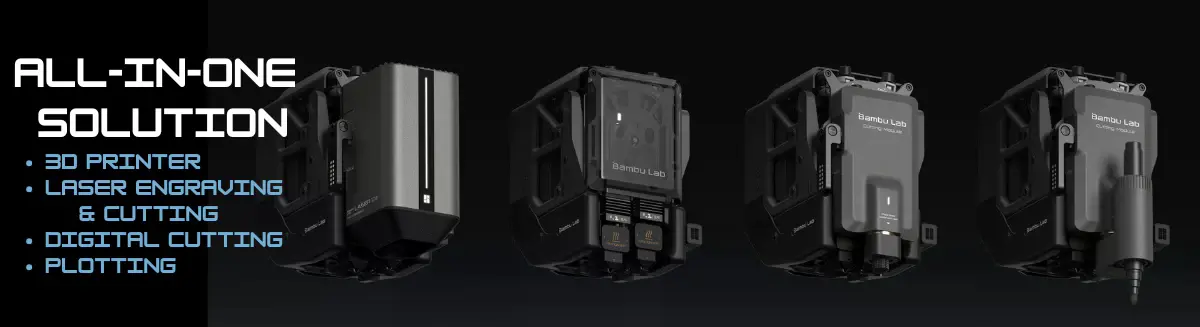

✅ FABRICO DIGITAL MULTIFUNÇÕES
A H2D Laser Edition combina várias tecnologias de fabrico num único equipamento. Para além da impressão 3D FDM, permite realizar gravação e corte a laser, corte com lâmina e desenho com caneta. Esta versatilidade permite desenvolver protótipos, peças técnicas, embalagens, etiquetas, elementos gráficos, decoração e projetos personalizados sem recorrer a várias máquinas independentes.
✅ GRAVAÇÃO E CORTE COM LASER DE 40W
O módulo laser de 40W utiliza luz azul com comprimento de onda de 455 nm e foi concebido para trabalhos de gravação e corte com maior velocidade e profundidade do que o módulo de 10W. Pode alcançar uma velocidade de gravação de 1000 mm/s e cortar contraplacado de tília com até 15 mm numa única passagem, de acordo com as condições de teste do fabricante. A área máxima de processamento é de 310×250 mm, com uma altura máxima de material de aproximadamente 265 mm quando a configuração física do equipamento o permite.
✅ CÂMARA BIRDSEYE E ALINHAMENTO VISUAL
A câmara BirdsEye apresenta uma vista superior da área de trabalho e permite posicionar o desenho diretamente sobre o material. Os algoritmos de visão computacional proporcionam uma precisão de alinhamento espacial até 0.3 mm, simplificando o aproveitamento de materiais com formas irregulares ou de sobras de projetos anteriores.
✅ ORGANIZAÇÃO AUTOMÁTICA DOS PROJETOS
A imagem captada pela câmara BirdsEye pode ser utilizada pelo Bambu Suite para organizar automaticamente os elementos do projeto dentro da área disponível. Esta funcionalidade ajuda a aproveitar melhor o material e a reduzir desperdícios durante trabalhos de gravação, corte ou desenho.
✅ ASSISTÊNCIA DE AR INTEGRADA
A Laser Edition inclui uma bomba de assistência de ar integrada. O fluxo de ar direcionado para a zona de corte ajuda a remover fumos e resíduos, reduz a acumulação de calor e contribui para obter arestas mais limpas, com menor carbonização em materiais compatíveis.
✅ PROTEÇÃO E SEGURANÇA PARA UTILIZAÇÃO DO LASER
A porta frontal, as janelas laterais e a tampa superior integram proteção específica para o comprimento de onda do módulo laser. Quando o equipamento se encontra corretamente montado, fechado e utilizado de acordo com as instruções do fabricante, o conjunto apresenta uma classificação geral de segurança laser de Classe 1. O módulo laser isolado é um equipamento de Classe 4 e não deve ser utilizado fora da configuração de proteção especificada pelo fabricante. A máquina inclui sensores de abertura, avisos sonoros e um botão de paragem de emergência para interromper rapidamente o funcionamento.
✅ EXTRAÇÃO DE FUMOS
O tubo de extração e respetivo adaptador permitem encaminhar para o exterior os fumos e odores produzidos durante o processamento a laser. O sistema deve ser ligado a uma saída ou solução de extração adequada ao material processado e ao espaço de utilização.

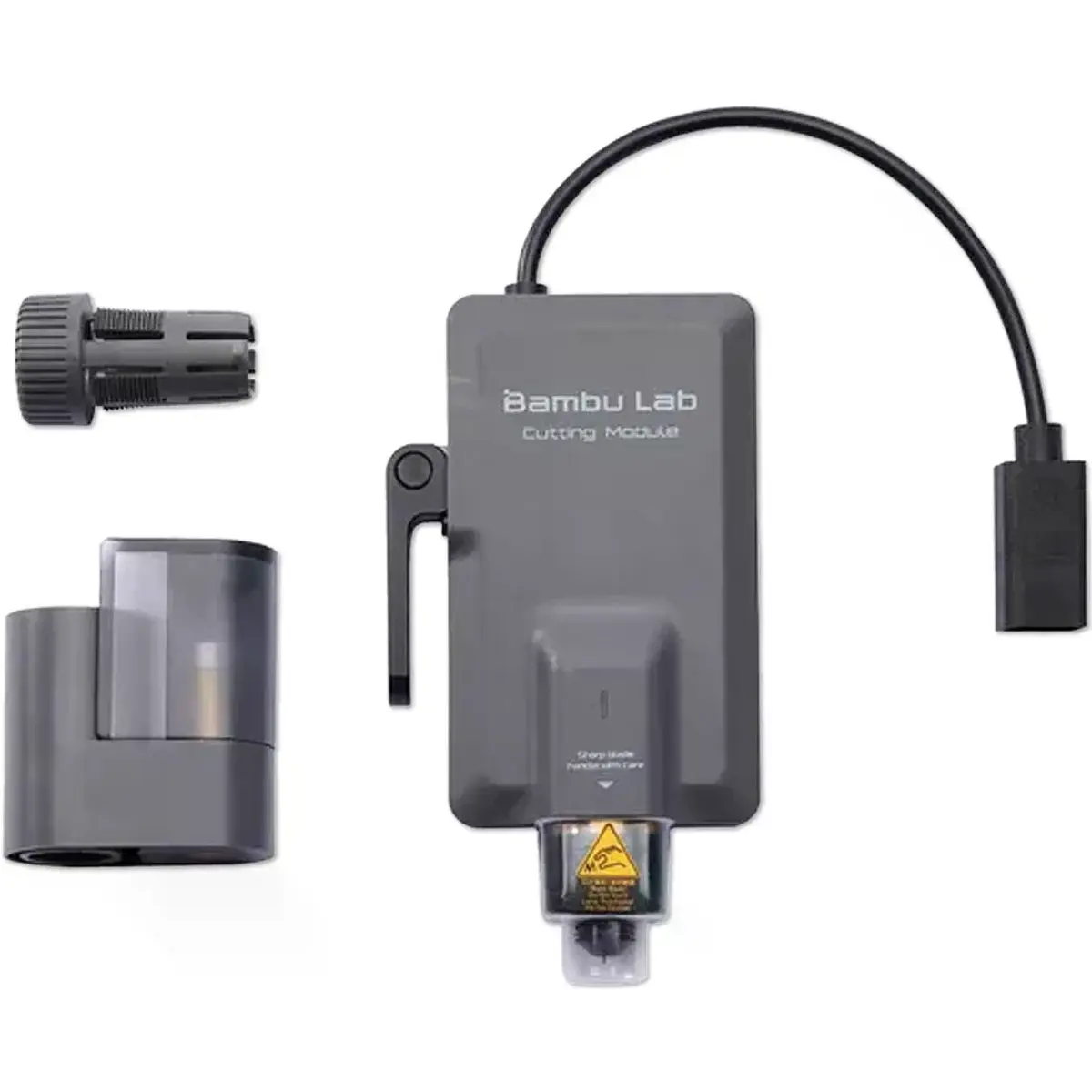

✅ CORTE DIGITAL E DESENHO COM CANETA
O módulo de corte permite trabalhar papel, vinil, couro e outros materiais finos compatíveis. A área máxima de corte é de 300×285 mm, enquanto a área de desenho com caneta é de 300×255 mm. A lâmina utiliza um ângulo de 45° e permite cortar materiais com até aproximadamente 0.5 mm, dependendo da composição, dureza e configuração utilizada.
✅ IMPRESSÃO MULTIMATERIAL COM DOIS BICOS
O sistema de bico duplo permite combinar materiais rígidos e flexíveis, materiais convencionais e técnicos ou filamentos com propriedades distintas numa única peça. É possível utilizar materiais de maior desempenho apenas nas zonas onde são necessários, reduzindo custos e desperdício.
✅ SUPORTES DEDICADOS E SUPERFÍCIES MAIS LIMPAS
Um dos bicos pode ser reservado para material de suporte, permitindo imprimir a peça principal e a interface de suporte com materiais diferentes. Esta abordagem facilita a remoção dos suportes e ajuda a obter superfícies inferiores mais uniformes e com melhor acabamento.
✅ IMPRESSÃO MULTICOR MAIS EFICIENTE
A utilização de dois bicos reduz a frequência dos ciclos de troca e purga durante determinados trabalhos multicor. Os algoritmos de gestão de filamento distribuem cores e materiais entre os dois bicos, ajudando a reduzir o tempo de produção e o desperdício de filamento.
✅ HOTENDS DE ALTA TEMPERATURA
Os hotends totalmente metálicos atingem uma temperatura máxima de 350 °C. Em conjunto com a mesa aquecida até 120 °C e a câmara ativamente aquecida até 65 °C, permitem trabalhar com materiais que exigem condições térmicas estáveis, incluindo ABS, ASA, PC, PA e vários filamentos reforçados.
✅ EXTRUSORES DYNASENSE
Os extrusores utilizam motores síncronos de íman permanente e sistemas de deteção que monitorizam a resistência e o movimento do filamento. Esta informação ajuda a identificar problemas de alimentação, desgaste do filamento ou possíveis obstruções durante a impressão.
✅ MONITORIZAÇÃO DIRETA DOS BICOS
A câmara junto ao bico utiliza uma lente macro para observar a extrusão diretamente na saída do hotend. O sistema permite detetar problemas como acumulação de material, desvios do filamento e falhas de extrusão antes que comprometam todo o trabalho.
✅ VERIFICAÇÃO AUTOMÁTICA ANTES DA IMPRESSÃO
Antes de iniciar um trabalho, o sistema pode verificar a superfície de impressão, identificar o tipo de placa e confirmar se a configuração física da máquina corresponde aos parâmetros definidos no software. Estas verificações ajudam a evitar erros de configuração e colisões.
✅ GESTÃO AUTOMÁTICA DE FILAMENTOS
O AMS 2 Pro permite armazenar, alimentar, identificar e secar até quatro bobinas de filamento. A identificação RFID reconhece automaticamente o tipo, a cor e determinados parâmetros recomendados dos filamentos Bambu Lab compatíveis. Quando existem bobinas compatíveis configuradas para substituição, o sistema pode mudar automaticamente para outra bobina após o filamento em utilização terminar, ajudando a evitar interrupções em trabalhos prolongados.
✅ SECAGEM ATIVA DE FILAMENTOS
O AMS 2 Pro permite secar filamentos a temperaturas até 65 °C. A rotação automática das bobinas promove uma secagem mais uniforme, enquanto a descarga ativa de humidade ajuda a remover o ar húmido do interior do equipamento. Após a secagem, o compartimento pode permanecer fechado para ajudar a proteger o filamento da humidade ambiente.
✅ FILTRAGEM DO AR
O sistema de purificação combina um pré-filtro G3, um filtro HEPA H12 e um filtro de carvão ativado granulado. Esta configuração ajuda a reduzir partículas, odores e determinados compostos libertados durante a impressão 3D.
ESPECIFICAÇÕES
• Configuração do produto
- Modelo: Bambu Lab H2D Laser Edition Full Combo (40W)
- Referência do fabricante: PF003-M+SA007+SL002-EU
- Região: União Europeia
- Sistema AMS incluído: 1× AMS 2 Pro
- Capacidade do AMS incluído: Até 4 bobinas
- Módulo laser incluído: 40W
- Módulo de corte digital: Incluído
• Tecnologias de fabrico
- Impressão 3D: Modelação por deposição fundida — FDM
- Gravação e corte a laser
- Corte digital com lâmina
- Desenho com caneta
• Estrutura e dimensões
- Volume de impressão — L×P×A
· Impressão com um bico: 325×320×325 mm
· Impressão com dois bicos: 300×320×325 mm
· Volume total acessível aos dois bicos: 350×320×325 mm
- Chassis: Alumínio e aço
- Estrutura exterior: Plástico e vidro
- Janelas de proteção laser: Incluídas
- Dimensões físicas: 492×514×626 mm
- Peso líquido da impressora: Aproximadamente 31 kg
- Temperatura de funcionamento recomendada: 10–30 °C
• Cabeças de impressão
- Sistema de impressão: Dois bicos independentes
- Hotends: Totalmente metálicos
- Engrenagens dos extrusores: Aço endurecido
- Material dos bicos: Aço endurecido
- Temperatura máxima dos bicos: 350 °C
- Diâmetro dos bicos incluídos: 0.4 mm
- Diâmetros de bico suportados: 0.2, 0.4, 0.6 e 0.8 mm
- Cortadores de filamento: Integrados
- Diâmetro do filamento: 1.75 mm
- Motor do extrusor: Motor síncrono de íman permanente de alta precisão Bambu Lab
• Mesa de impressão
- Material da placa: Aço flexível
- Placa incluída: Placa PEI texturizada
- Placas suportadas
· Placa PEI texturizada
· Placa PEI lisa
- Temperatura máxima da mesa: 120 °C
• Desempenho de impressão
- Velocidade máxima da cabeça de impressão: 1000 mm/s
- Aceleração máxima da cabeça de impressão: 20000 mm/s²
- Fluxo máximo do hotend standard: 40 mm³/s, nas condições de teste do fabricante
- Calibração ótica com Vision Encoder: Suportada com acessório vendido separadamente
- Precisão de movimento com Vision Encoder: Até 50 µm
- Resolução da medição ótica do Vision Encoder: 5 µm
• Controlo da temperatura da câmara
- Aquecimento ativo da câmara: Suportado
- Temperatura máxima da câmara: 65 °C
- Circulação adaptativa de ar: Suportada
- Controlo das ventoinhas: Malha fechada
• Purificação do ar
- Pré-filtro: Classe G3
- Filtro HEPA: Classe H12
- Filtro de carvão ativado: Carvão granulado de casca de coco
- Filtragem de partículas: Suportada
- Redução de odores e compostos orgânicos voláteis: Suportada
• Compatibilidade de materiais de impressão
- PLA
- PETG
- TPU
- PVA e BVOH
- ABS
- ASA
- PC
- PA
- PET
- Filamentos compatíveis reforçados com fibra de carbono ou fibra de vidro

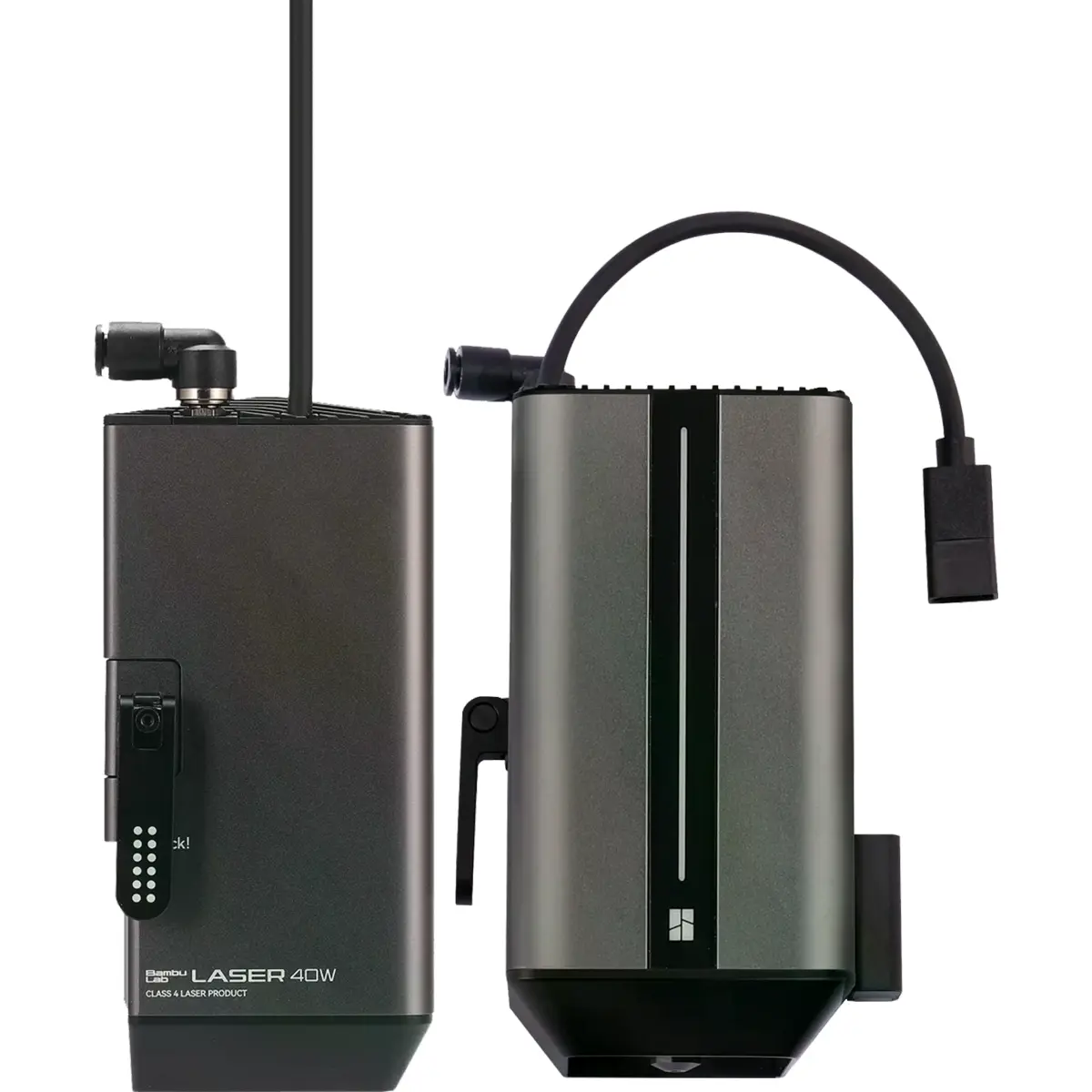

• Módulo laser de 40W
- Tipo de laser: Laser de semicondutor
- Comprimento de onda: 455 nm
- Potência ótica: 40W ±2W
- Área máxima de gravação: 310×250 mm
- Velocidade máxima de gravação: 1000 mm/s
- Espessura máxima de corte indicada: 15 mm em contraplacado de tília
- Altura máxima de processamento: Aproximadamente 265 mm
- Assistência de ar: Bomba integrada
- Câmara de alinhamento: BirdsEye
- Precisão máxima de alinhamento visual: Até 0.3 mm
- Classe do módulo laser isolado: Classe 4
- Classe geral do equipamento corretamente fechado: Classe 1
• Materiais para gravação e corte a laser
- Madeira
- Contraplacado compatível
- Couro
- Borracha adequada a processamento laser
- Acrílico escuro
- Pedra
- Metais anodizados, pintados ou revestidos compatíveis
• Módulo de corte digital
- Área máxima de corte: 300×285 mm
- Área máxima de desenho: 300×255 mm
- Tipo de lâmina: 45°×0.35 mm
- Espessura máxima de corte: Aproximadamente 0.5 mm
- Materiais indicados: Papel, cartolina, vinil, couro fino e materiais semelhantes compatíveis
- Imagens suportadas: Bitmap e vetoriais

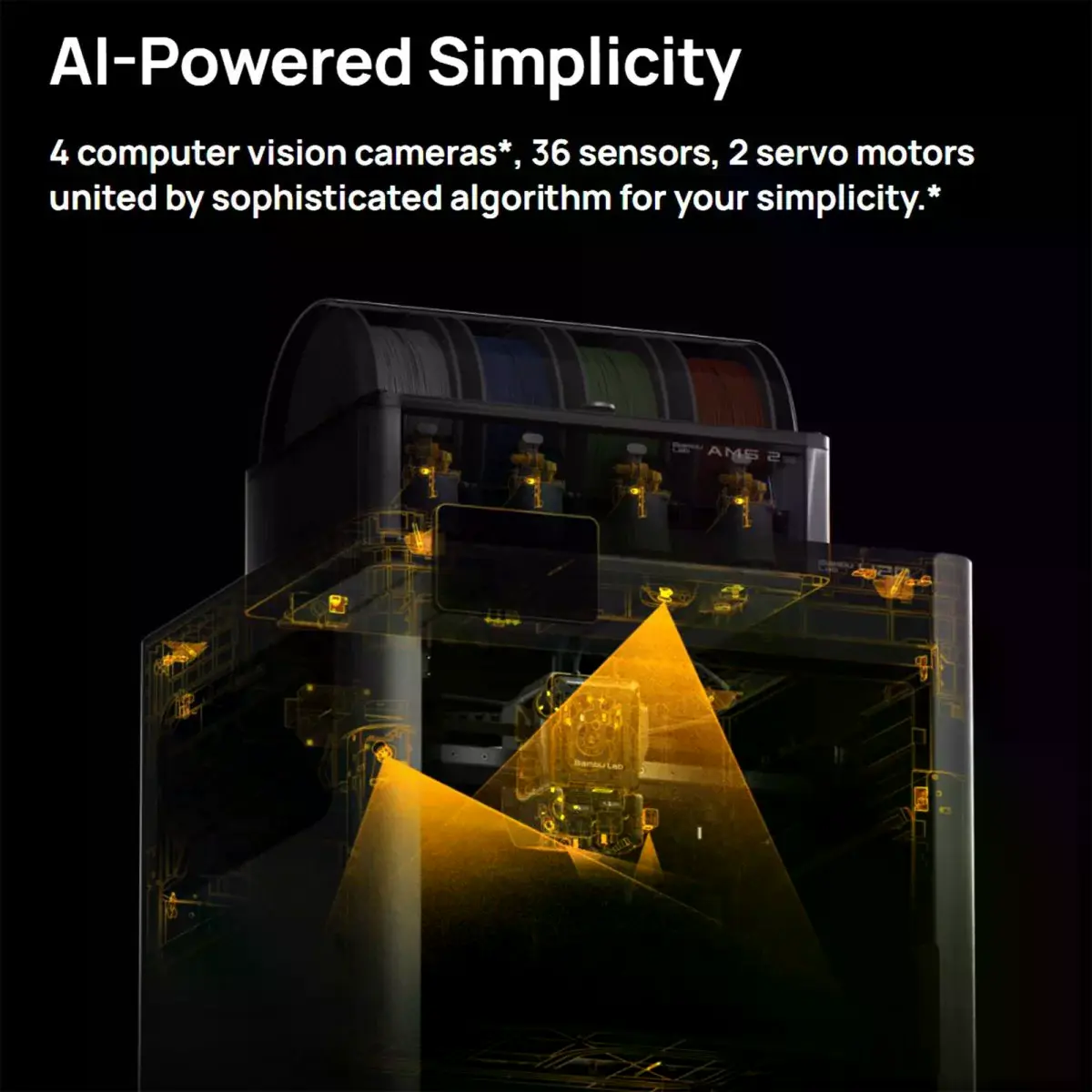

• Câmaras e sensores
- Câmara de visualização em tempo real: Integrada
- Câmara do bico: Integrada
- Câmara da cabeça de impressão: Integrada
- Câmara BirdsEye: Integrada na Laser Edition
- Sensor da porta: Suportado
- Sensor de falta de filamento: Suportado
- Sensor de emaranhamento de filamento: Suportado
- Medição do consumo de filamento: Suportada com AMS
- Recuperação após falha de energia: Suportada
• Requisitos elétricos
- Alimentação: 100–120 VAC ou 200–240 VAC, 50/60 Hz
- Potência máxima
· 2200 W a 220 V
· 1320 W a 110 V
- Potência média indicada: Aproximadamente 1050 W
• Eletrónica
- Ecrã: Ecrã tátil de 5 polegadas
- Resolução do ecrã: 720×1280
- Armazenamento interno: 8 GB eMMC
- Armazenamento externo: Porta USB
- Interfaces de controlo
· Ecrã tátil
· Aplicação móvel Bambu Handy
· Bambu Studio e Bambu Suite para computador
- Unidade de processamento neural: 2 TOPS
• Software
- Software de impressão: Bambu Studio
- Software para laser, corte e desenho: Bambu Suite
- Aplicação móvel: Bambu Handy
- Fatiadores de terceiros compatíveis
· SuperSlicer
· PrusaSlicer
· Cura
- Formato de controlo de impressão compatível: G-code padrão
- Sistemas operativos suportados: Windows e macOS
• Ligações de rede
- Wi-Fi: Sim
- Protocolo Wi-Fi: IEEE 802.11 a/b/g/n
- Frequências Wi-Fi: 2.4 GHz e 5 GHz
• AMS 2 Pro
- Capacidade: 4 bobinas
- Dimensões: 372×280×226 mm
- Peso líquido: Aproximadamente 2.5 kg
- Material da estrutura: ABS e PC
- Diâmetro do filamento: 1.75 mm
- Dimensões de bobina compatíveis
· Largura: 50–68 mm
· Diâmetro: 197–202 mm
- Temperatura máxima de secagem: 65 °C
- Identificação RFID: Suportada
- Descarga ativa de humidade: Suportada
- Armazenamento selado: Suportado
- Deteção de temperatura e humidade: Suportada
- Rotação das bobinas durante a secagem: Suportada

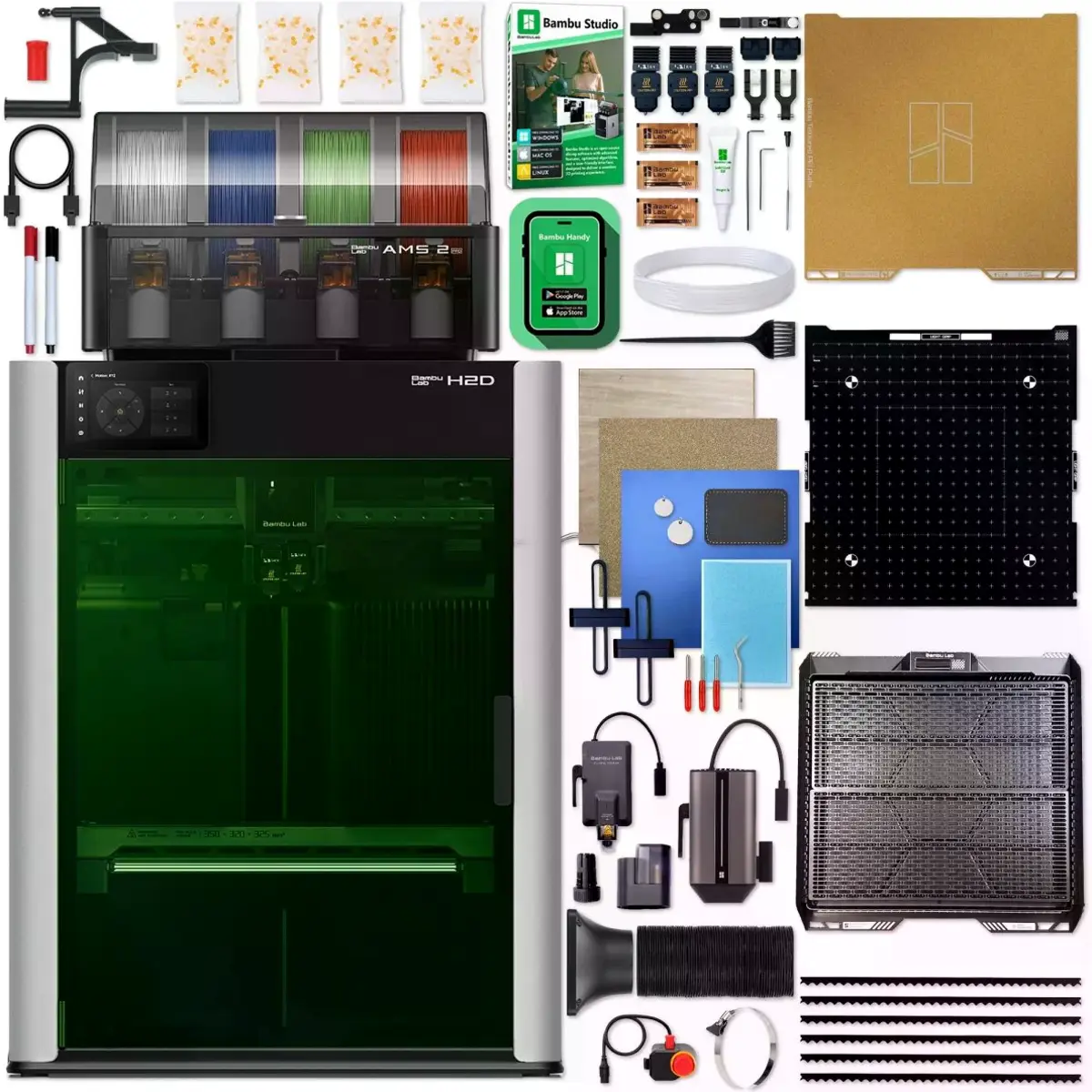

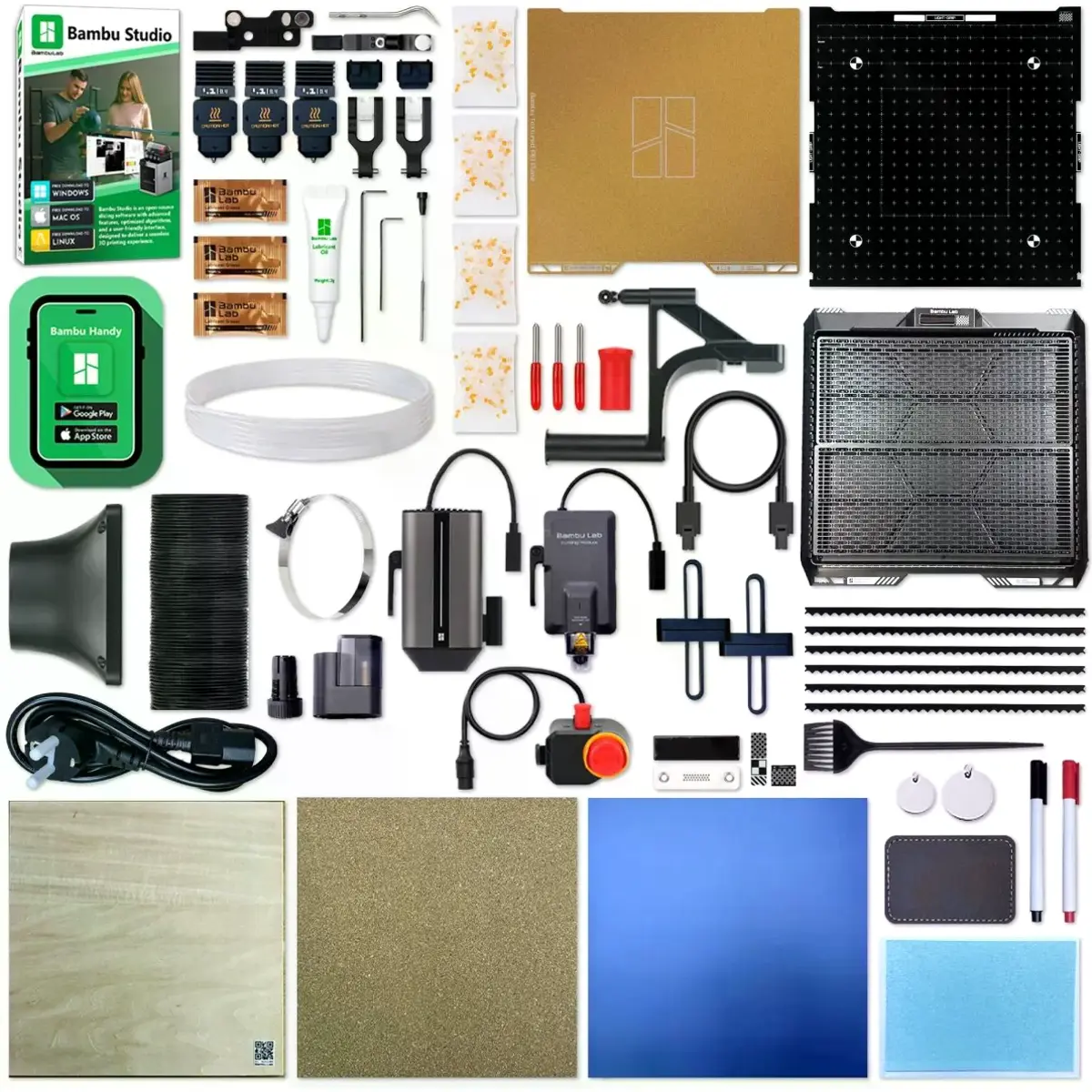

CONTEÚDO PRINCIPAL DA EMBALAGEM
• Impressora Bambu Lab H2D Laser Edition
• Placa PEI texturizada
• Bambu Lab AMS 2 Pro
• Módulo laser de 40W
• Plataforma para trabalhos a laser
• Módulo de corte digital
• Suporte para caneta
• Plataforma ou tapete para corte digital
• Bomba de assistência de ar integrada na impressora
• Tubo de extração de fumos
• Adaptador para o tubo de extração
• Botão de paragem de emergência
• Suporte de bobina externo
• Tubos PTFE e cabos de ligação
• Lâmina e acessórios para corte digital
• Amostras de materiais para laser e corte, de acordo com a embalagem fornecida
• Ferramentas e acessórios de manutenção
• Cabo de alimentação
• Manual e documentação do utilizador
NOTAS
◆ O módulo laser isolado é um equipamento de Classe 4. Deve ser utilizado apenas no interior da H2D Laser Edition, com todas as proteções instaladas e de acordo com as instruções de segurança do fabricante.
◆ Nunca devem ser processados materiais que libertem gases tóxicos, corrosivos ou inflamáveis quando expostos ao laser, incluindo PVC e outros materiais cuja composição não seja conhecida.
◆ A extração de fumos deve ser corretamente instalada antes de utilizar o módulo laser.
◆ A espessura máxima de corte depende do material, da densidade, da humidade, da focagem, da velocidade, da potência e da assistência de ar.
◆ O valor de 15 mm refere-se a contraplacado de tília e às condições de teste especificadas pelo fabricante. Não representa a capacidade de corte de todos os tipos de madeira.
◆ Materiais transparentes ou de determinadas cores podem não absorver adequadamente o comprimento de onda de 455 nm.
◆ O metal sem revestimento não é normalmente cortado por este módulo laser. A gravação em metal pode exigir superfícies anodizadas, pintadas, revestidas ou a aplicação de produtos de marcação apropriados.
◆ A compatibilidade de um material com gravação laser não significa necessariamente que seja adequado para corte.
◆ O módulo laser, o módulo de impressão e o módulo de corte não devem ser utilizados simultaneamente.
◆ A placa Vision Encoder não está incluída nesta configuração e é vendida separadamente.
◆ As bobinas de filamento apresentadas nas imagens não estão incluídas e são vendidas separadamente.
◆ As imagens do produto são meramente ilustrativas e podem apresentar acessórios ou consumíveis não incluídos.
◆ Devido ao peso e às dimensões do equipamento, o transporte, a desembalagem e o posicionamento devem ser realizados por, pelo menos, duas pessoas.
◆ Para aquecer rapidamente a mesa de impressão, o equipamento pode manter a potência máxima durante aproximadamente 3 minutos.
◆ Os fatiadores de terceiros podem não suportar algumas das funcionalidades avançadas disponíveis no Bambu Studio.
◆ A compatibilidade de um filamento com a impressora não significa necessariamente que possa ser alimentado através do AMS 2 Pro.
◆ Alguns filamentos flexíveis, muito abrasivos, húmidos ou reforçados com fibras podem necessitar da entrada externa de filamento.
◆ A substituição automática de uma bobina vazia requer bobinas compatíveis e corretamente configuradas no sistema AMS.
◆ O tipo e a quantidade exata dos acessórios incluídos podem ser alterados pelo fabricante. A listagem deve ser confirmada através do conteúdo efetivamente recebido.
◆ A manutenção regular, a limpeza das lentes e plataformas e a substituição atempada dos componentes de desgaste são essenciais para preservar o desempenho e a segurança do equipamento.
⫸ Informação adicional no site da Bambu Lab⫸ Documentação adicional⫸ Informação adicional (Wiki)⫸ AMS 2 Pro
