A Waveshare JETSON-ORIN-CASE-A é uma caixa robusta em liga de alumínio, desenvolvida para proteger e organizar sistemas baseados nos módulos NVIDIA Jetson Orin Nano e Jetson Orin NX. O seu design preciso assegura acesso às interfaces essenciais, favorece a dissipação térmica e integra um suporte ajustável para câmaras, tornando-a uma solução versátil para projetos de visão artificial, robótica, automação e inteligência artificial periférica.
PRINCIPAIS CARACTERÍSTICAS
◆ Construção resistente em liga de alumínio com acabamento preto
◆ Compatível com o kit de desenvolvimento oficial NVIDIA Jetson Orin Nano
◆ Compatível com sistemas Jetson Orin Nano e Jetson Orin NX baseados na placa transportadora Waveshare JETSON-ORIN-IO-BASE
◆ Aberturas de ventilação em três lados para uma dissipação térmica eficiente
◆ Preparada para arrefecimento ativo através da instalação de uma ventoinha opcional

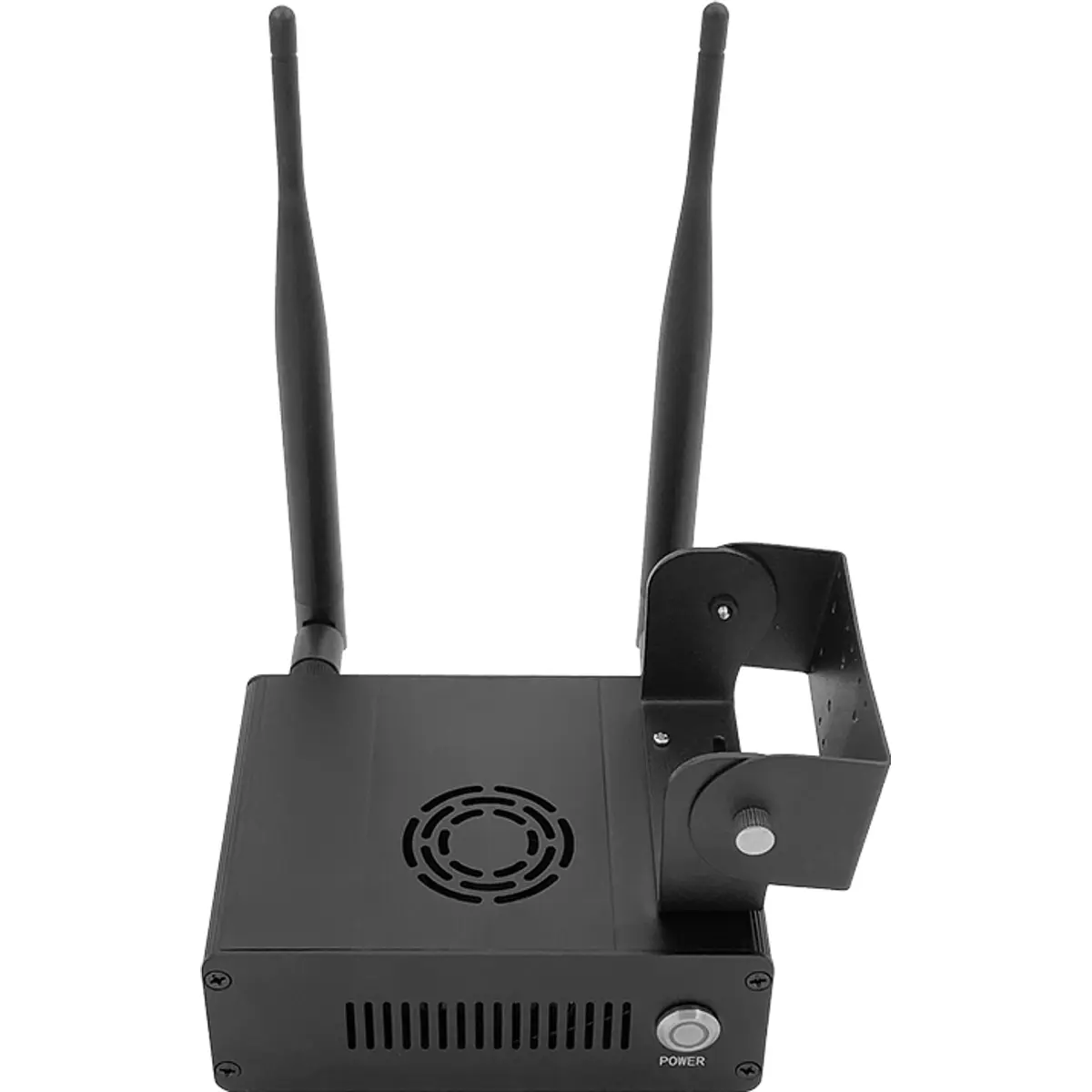

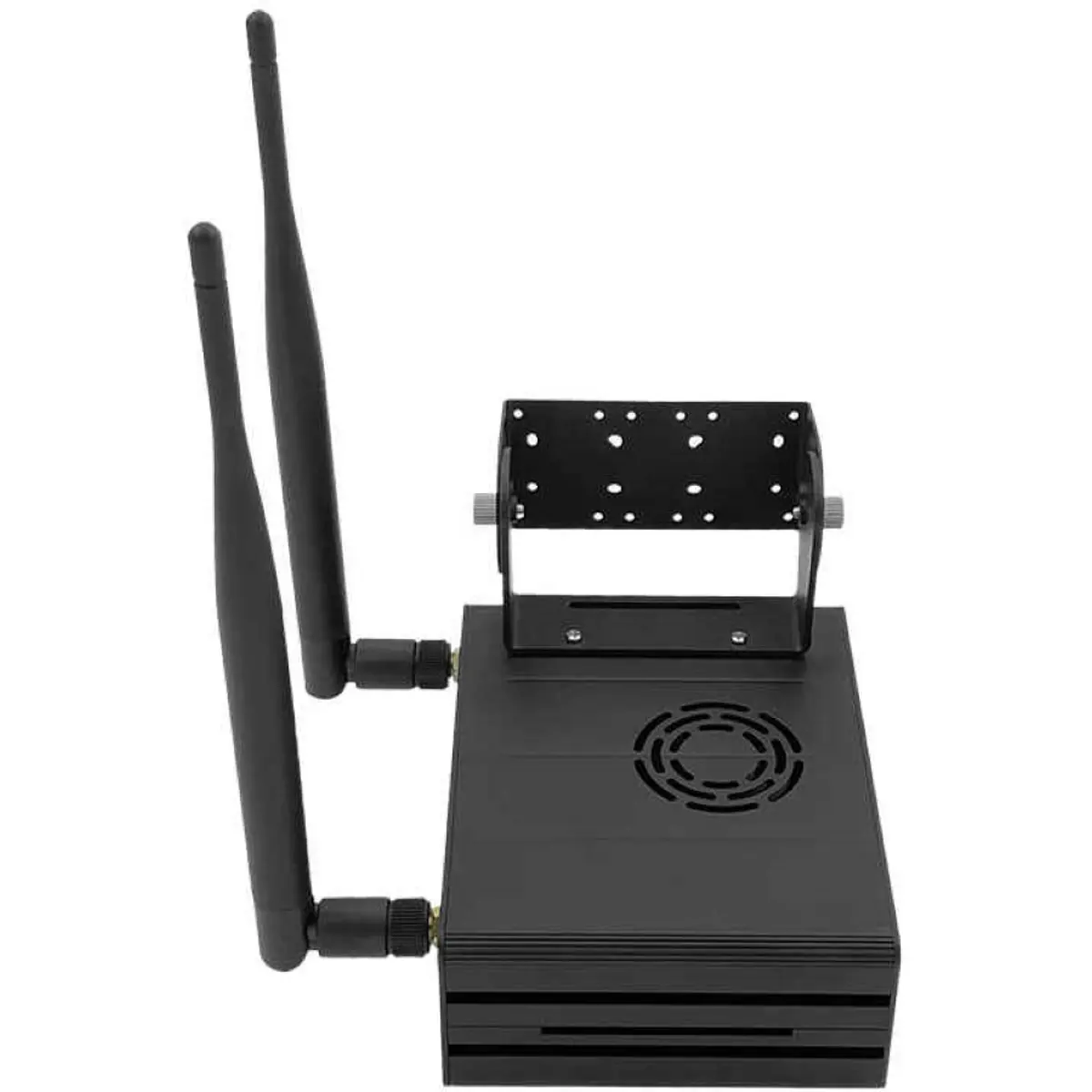

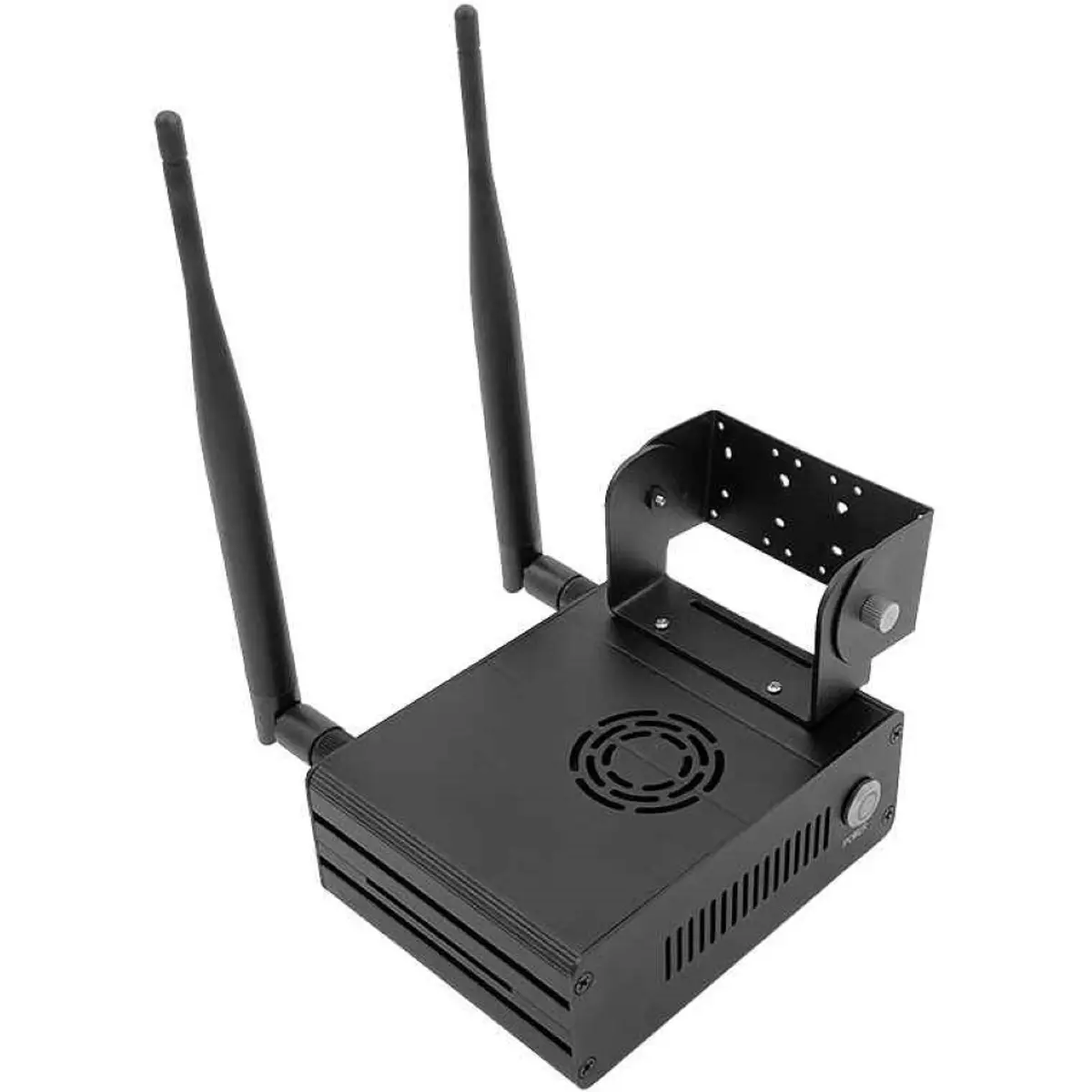

◆ Suporte ajustável para instalação de uma câmara simples ou binocular
◆ Ângulo de ajuste do suporte de câmara até 180°
◆ Recortes precisos para acesso às portas periféricas e ao conector GPIO de 40 pinos

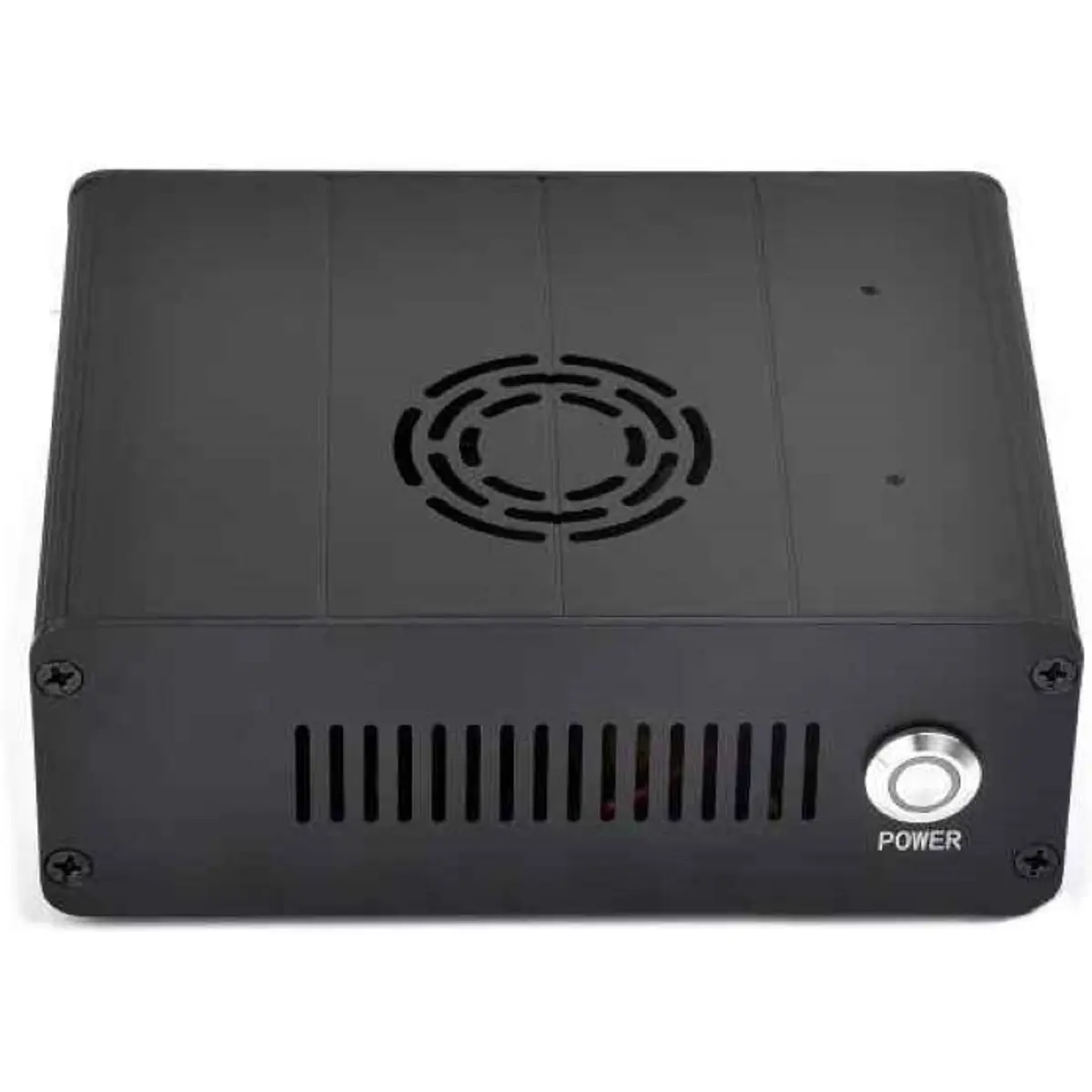

◆ Botão de alimentação com indicador luminoso
◆ Cabo plano incluído para facilitar a utilização do conector GPIO de 40 pinos

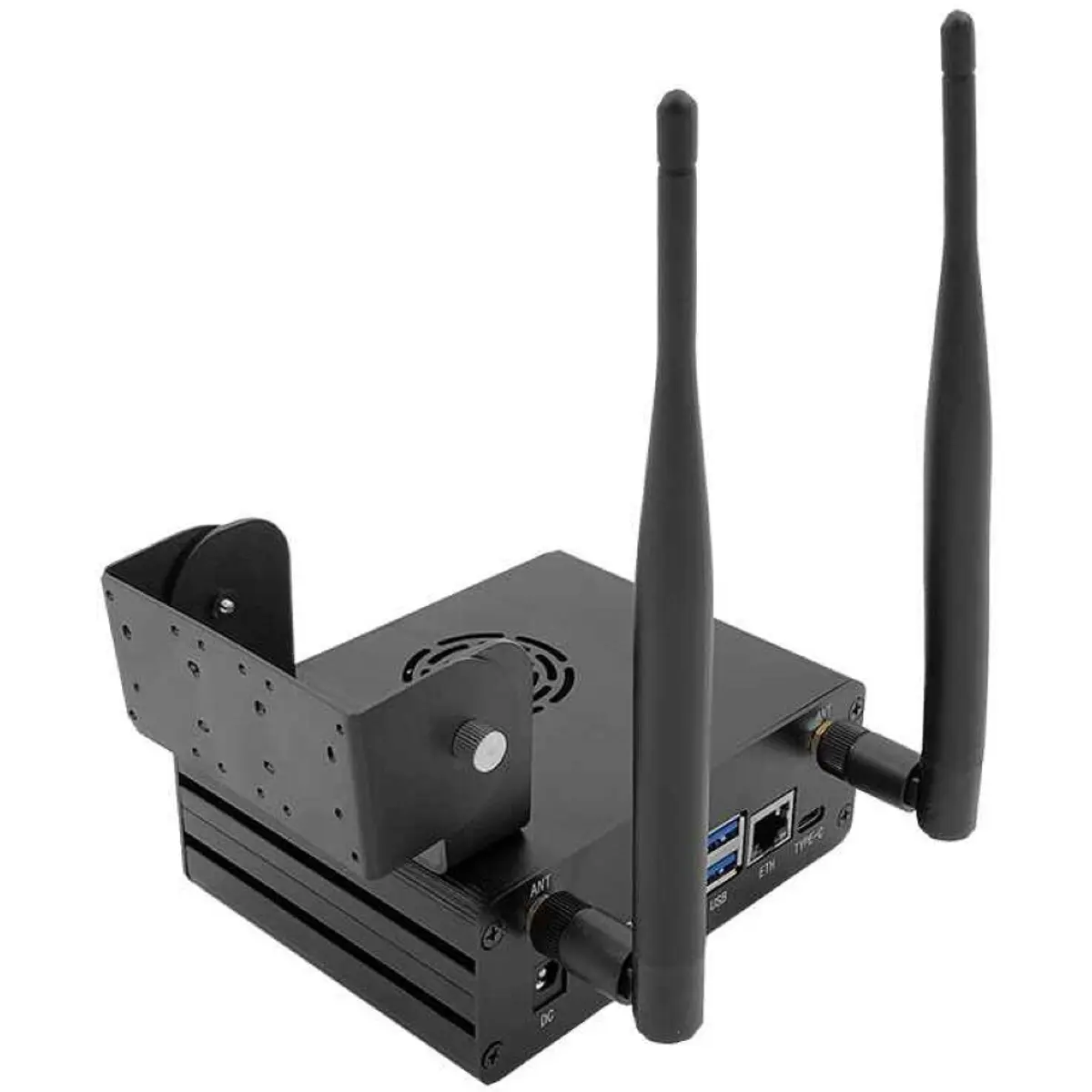

◆ Pontos de instalação para duas antenas externas

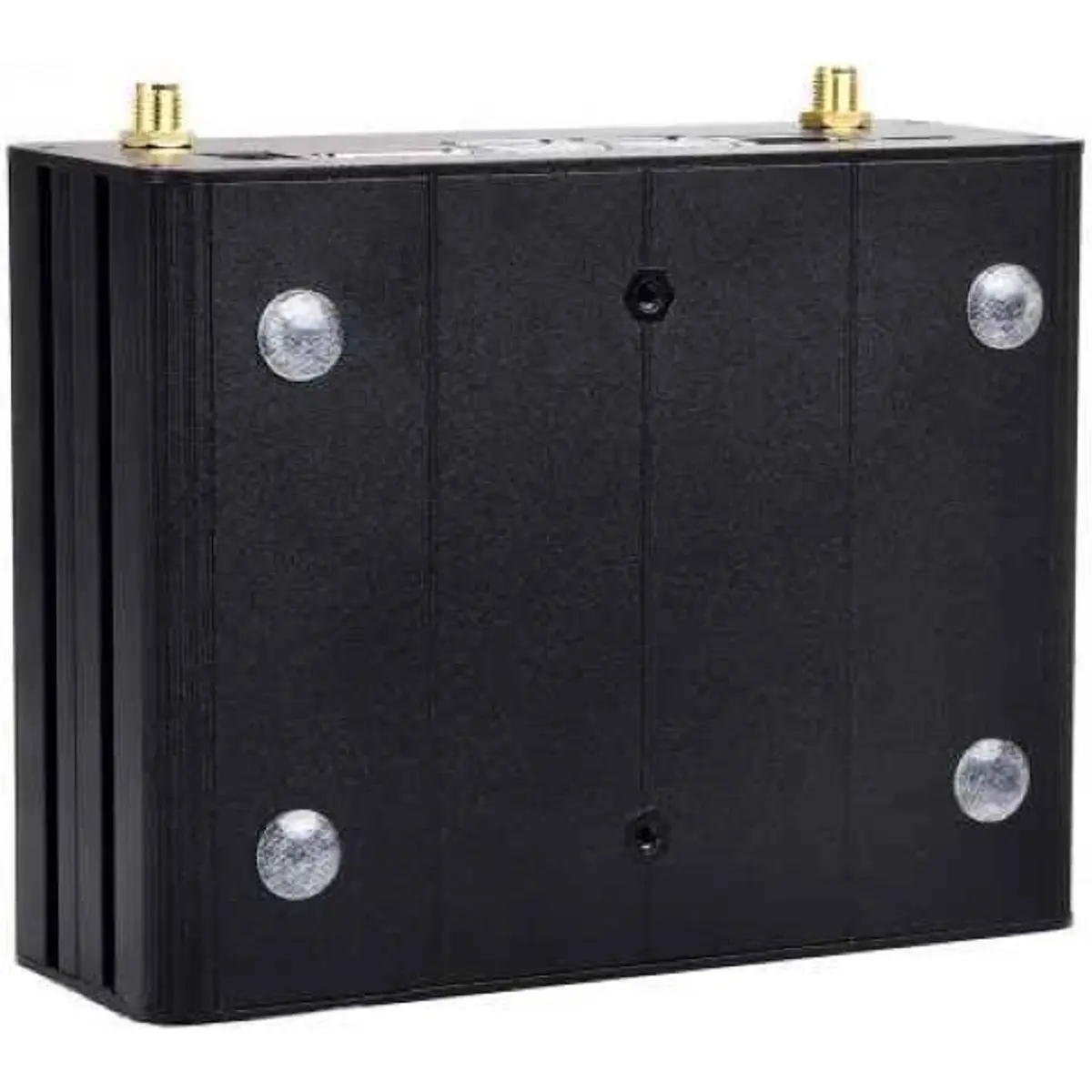

◆ Pés de silicone antiderrapantes para maior estabilidade e melhor circulação de ar
◆ Orifícios reservados para instalação em calha DIN
ESPECIFICAÇÕES
• Identificação
- Referência do fabricante: JETSON-ORIN-CASE-A
- Marca: Waveshare
- SKU: 25334
- Versão: Tipo A
- Tipo de produto: Caixa para minicomputador NVIDIA Jetson Orin
• Compatibilidade
- Kit oficial NVIDIA Jetson Orin Nano Developer Kit
- Módulos suportados
· NVIDIA Jetson Orin Nano
· NVIDIA Jetson Orin NX
- Placa transportadora compatível: Waveshare JETSON-ORIN-IO-BASE
• Construção
- Material: Liga de alumínio
- Cor: Preto
- Dimensões: 122 x 95 x 45 mm
- Peso do produto: 0.378 kg
• Arrefecimento
- Arrefecimento passivo: Aberturas de ventilação em três lados
- Arrefecimento ativo: Compatível com ventoinha opcional instalada no painel superior
- Base elevada: Pés de silicone que reduzem a área de contacto e favorecem a dissipação térmica
• Interfaces e comandos
- Botão: Alimentação
- Indicador: Estado da alimentação
- Acesso ao GPIO: Conector de 40 pinos através do cabo plano incluído

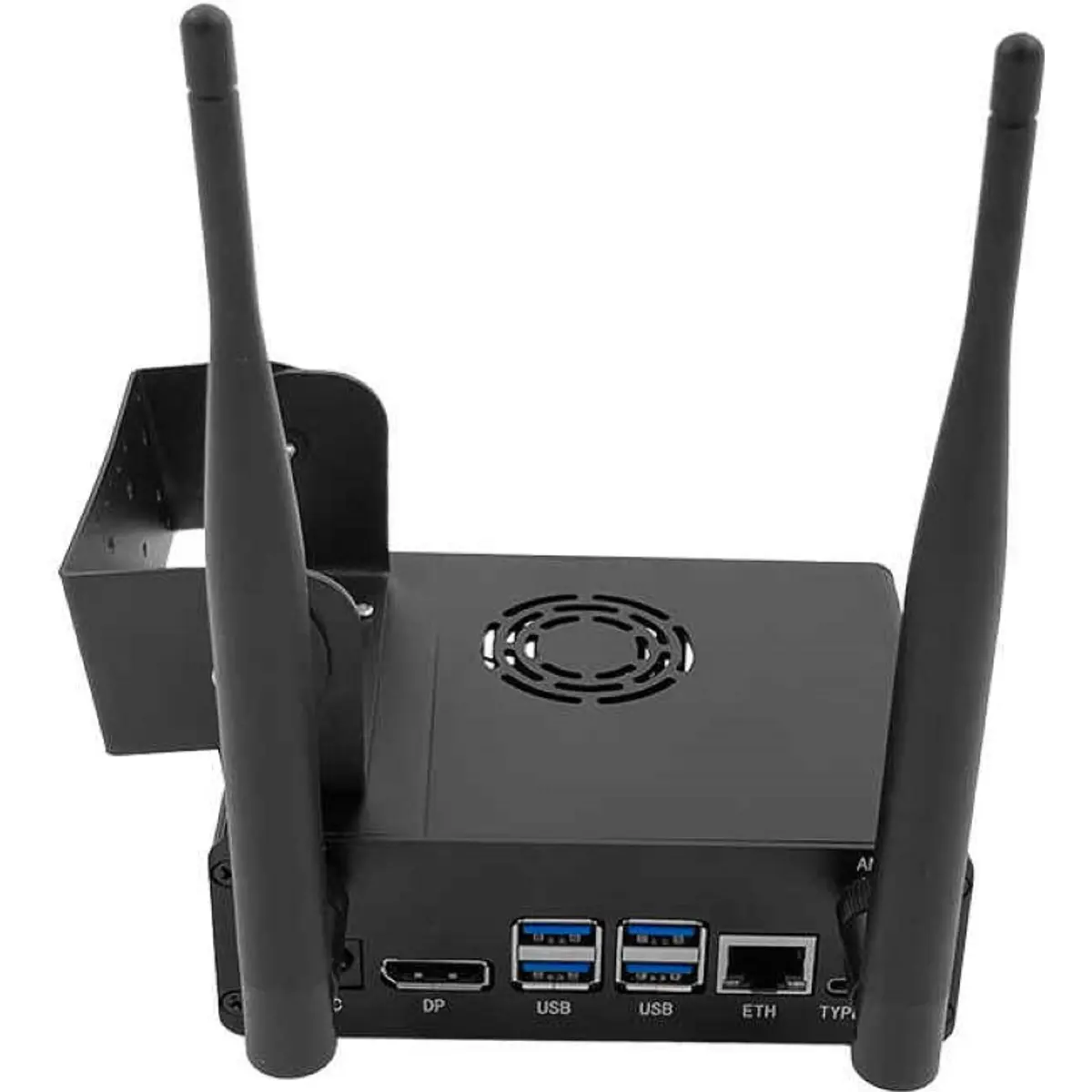

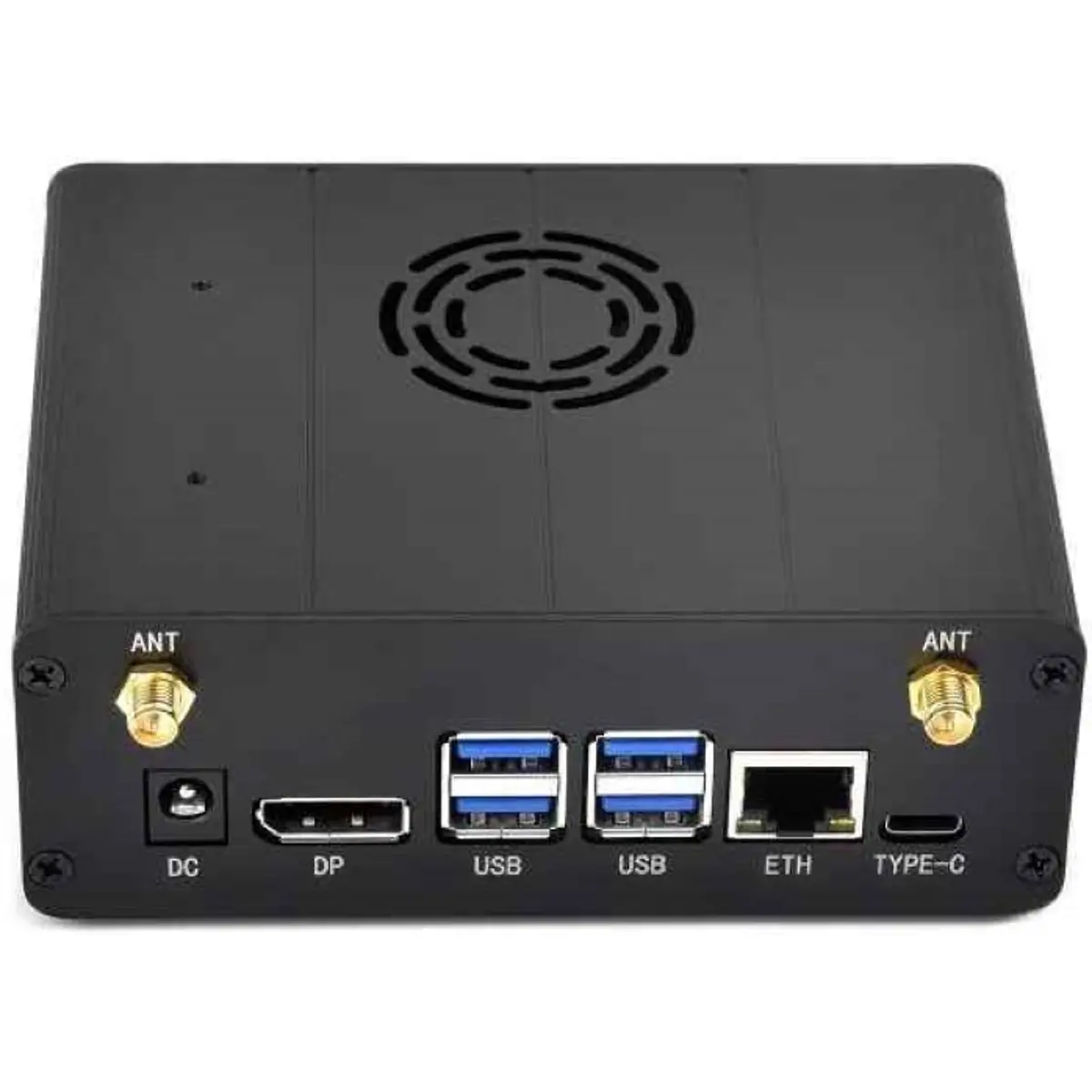

- Acesso às ligações: Recortes dedicados para as portas periféricas da placa
- Antenas externas: Dois pontos de montagem com ligações IPEX4 para SMA
• Suporte de câmara
- Configurações suportadas
· Câmara simples
· Câmara binocular
- Ângulo de ajuste: Até 180°
• Instalação
- Montagem sobre superfície: Pés de silicone antiderrapantes
- Montagem industrial: Orifícios preparados para calha DIN
• Embalagem
- Dimensões: 21 x 15 x 5.5 cm
- Peso: 0.467 kg

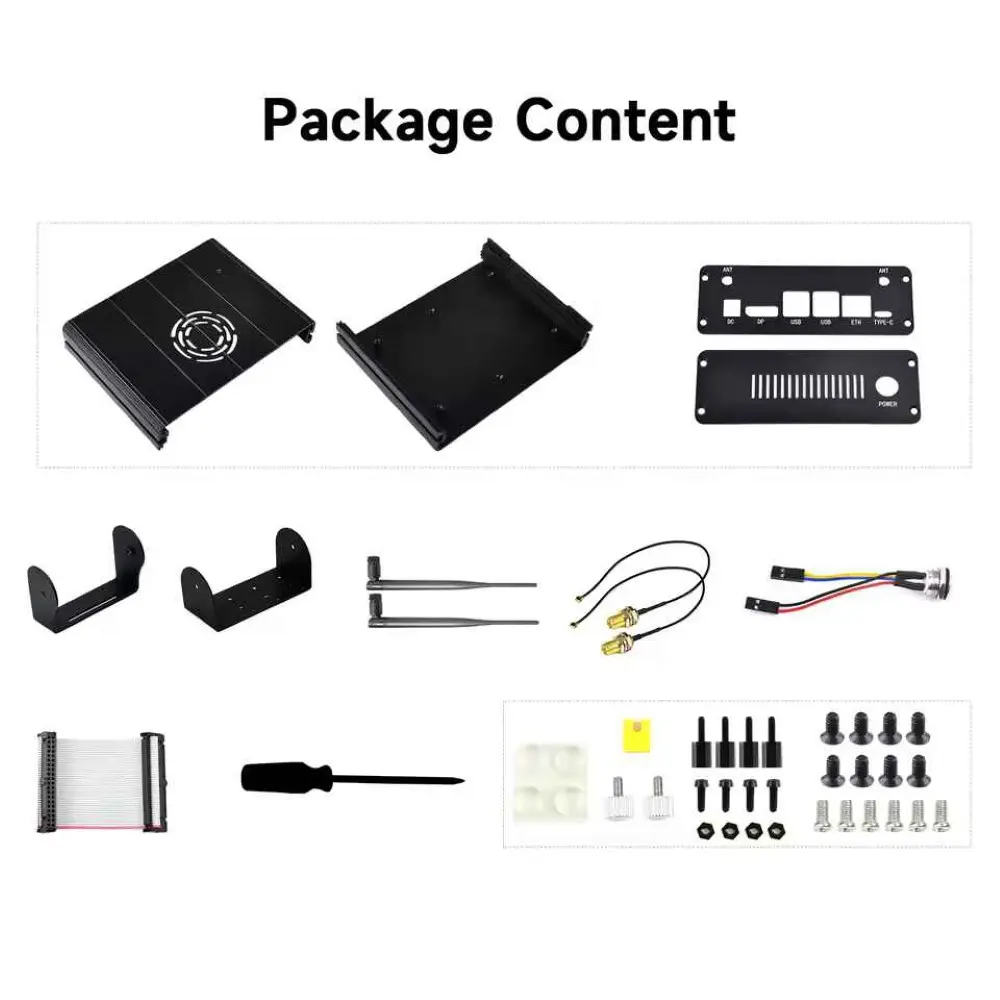

CONTEÚDO DA EMBALAGEM
• Corpo da caixa em liga de alumínio, composto pelas tampas superior e inferior e pelos painéis laterais x 1
• Base inferior do suporte de câmara x 1
• Suporte superior de câmara x 1
• Antenas x 2
• Cabos IPEX4 para SMA x 2
• Botão com cabo de 4 pinos x 1
• Cabo plano de 2 × 20 pinos, com aproximadamente 55 mm x 1
• Chave de parafusos x 1
• Conjunto de parafusos e acessórios de montagem x 1
NOTAS
◆ O kit de desenvolvimento NVIDIA Jetson Orin, o módulo Jetson e as câmaras não estão incluídos.
◆ A ventoinha, necessária para arrefecimento ativo, também não está incluída, deverá ser adquirida separadamente.
◆ Os acessórios necessários para montagem em calha DIN não estão incluídos.
◆ Esta é a versão Tipo A, destinada ao kit oficial Jetson Orin Nano e à placa Waveshare JETSON-ORIN-IO-BASE.
◆ A versão Tipo B possui recortes frontais e traseiros diferentes e destina-se a sistemas de Ethernet dupla baseados na placa JETSON-ORIN-IO-BASE-B.
◆ Deve confirmar-se a correspondência entre a versão da caixa e a placa de suporte antes da compra.
