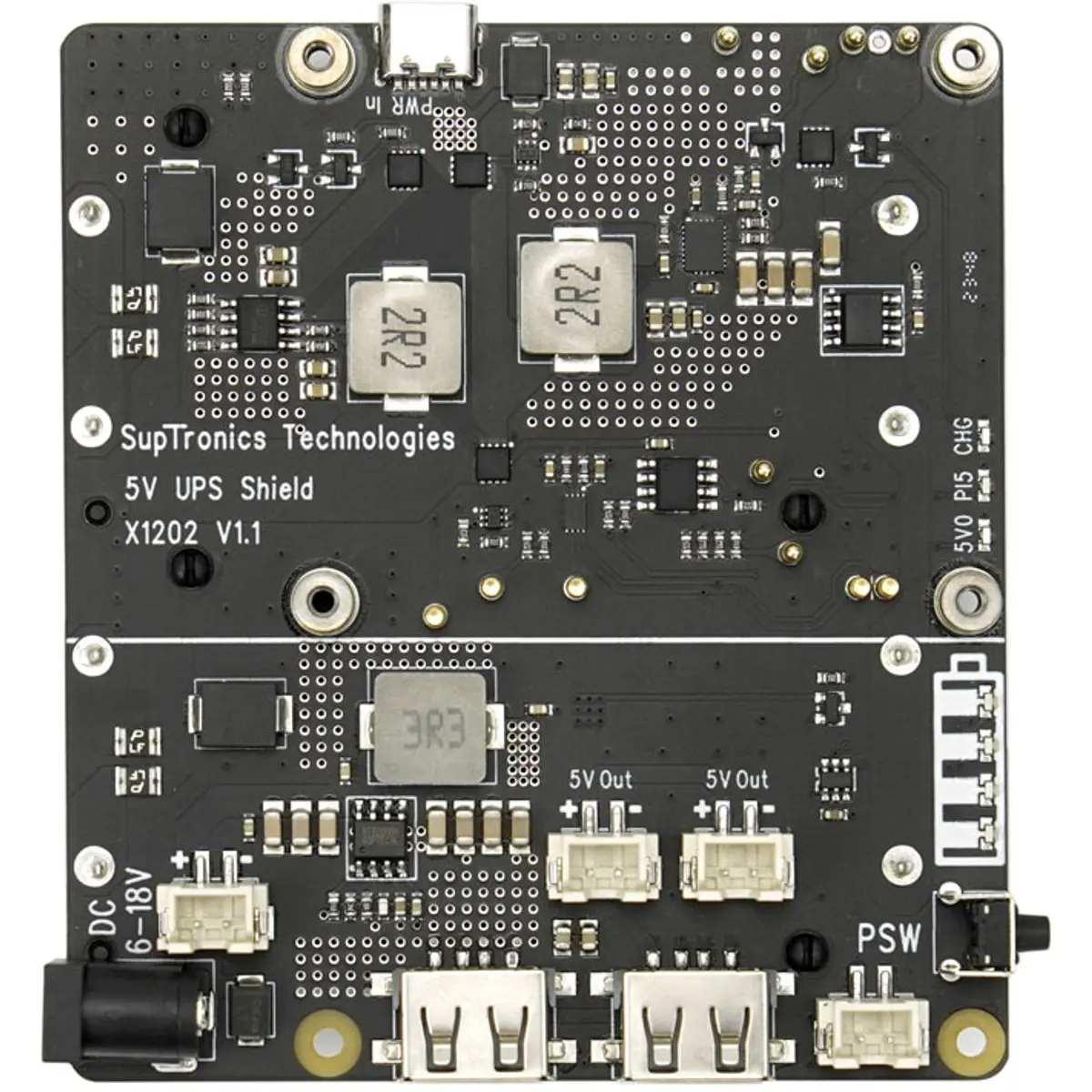

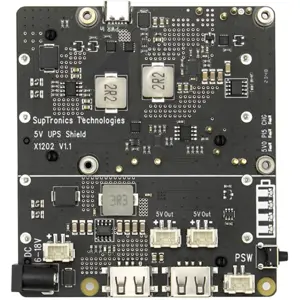

A placa de expansão UPS para Raspberry Pi 5 foi concebida para fornecer alimentação ininterrupta ao Raspberry Pi, funcionando como fonte de alimentação portátil com saída estável de 5 V até 5 A. Equipada com gestão inteligente de energia, monitorização da bateria e carregamento rápido, assegura uma transição automática para alimentação por bateria em caso de falha de energia, aumentando a autonomia e protegendo o sistema contra desligamentos inesperados.
PRINCIPAIS CARACTERÍSTICAS
- Compatível com Raspberry Pi 5.
- Ligação através de pinos Pogo, sem necessidade de cabos de alimentação adicionais.
- Saída de 5 V até 5 A.
- Comutação automática entre alimentação externa e bateria.
- Até 10 horas de funcionamento contínuo.
- Carregamento rápido da bateria até 3 A.
- Eficiência de conversão DC-DC até 95%.
- Deteção de falha de alimentação e do adaptador através de GPIO.
- Desligamento automático quando o Raspberry Pi é encerrado.
- Arranque automático após reposição da alimentação.
- Monitorização da tensão e percentagem da bateria.
- Proteção contra sobretensão, sobrecorrente e inversão de polaridade da bateria.
- Permite utilizar outros HATs em simultâneo.
ESPECIFICAÇÕES
- Compatibilidade
- Raspberry Pi 5
- Fonte de alimentação USB-C oficial para Raspberry Pi
- Entrada de alimentação
- 6 a 18 V DC
- Adaptador recomendado: 12 V DC / 3 A
- Saída UPS
- 5 V ±5%
- Corrente máxima: 5 A
- Corrente máxima disponível: 5,5 A
- Bateria

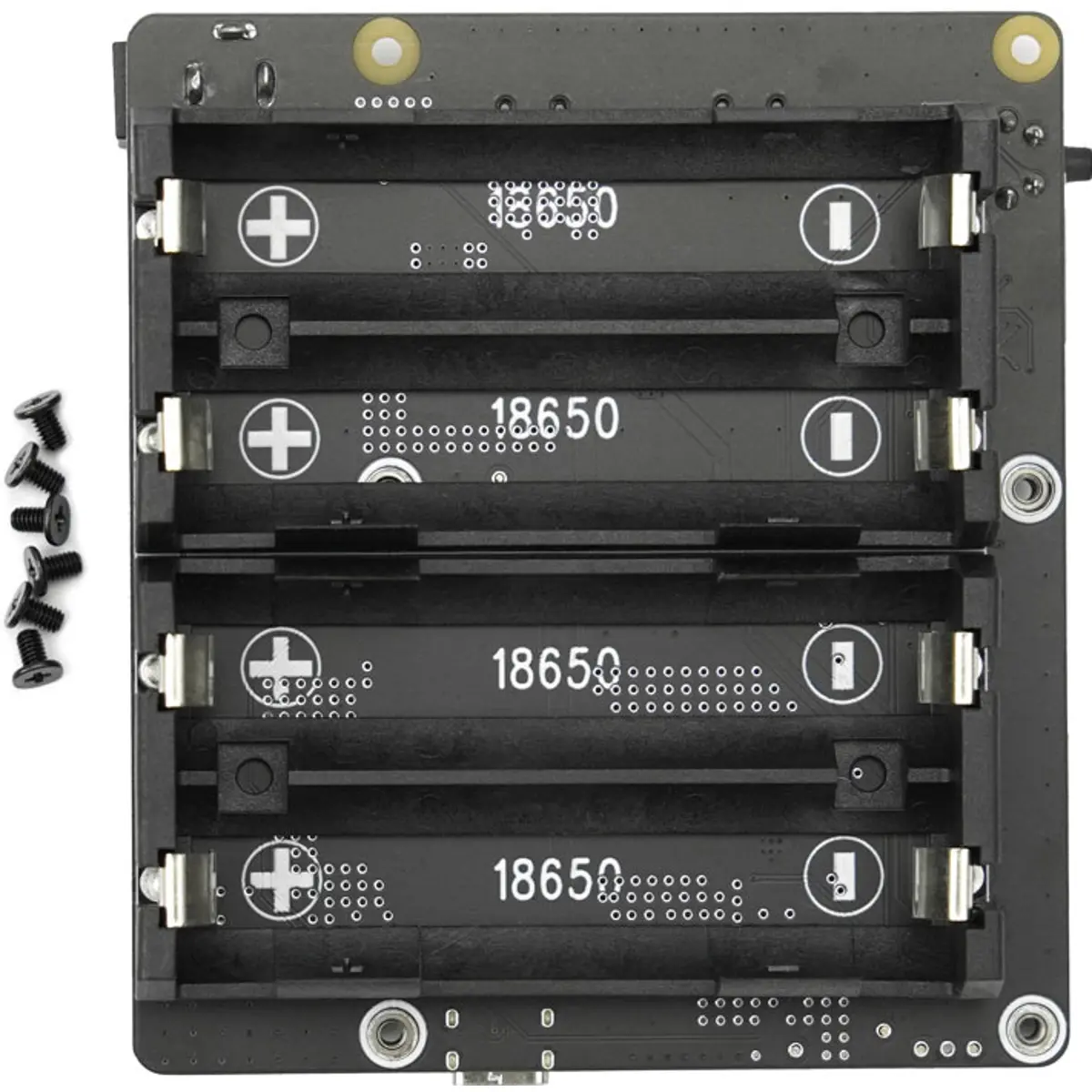

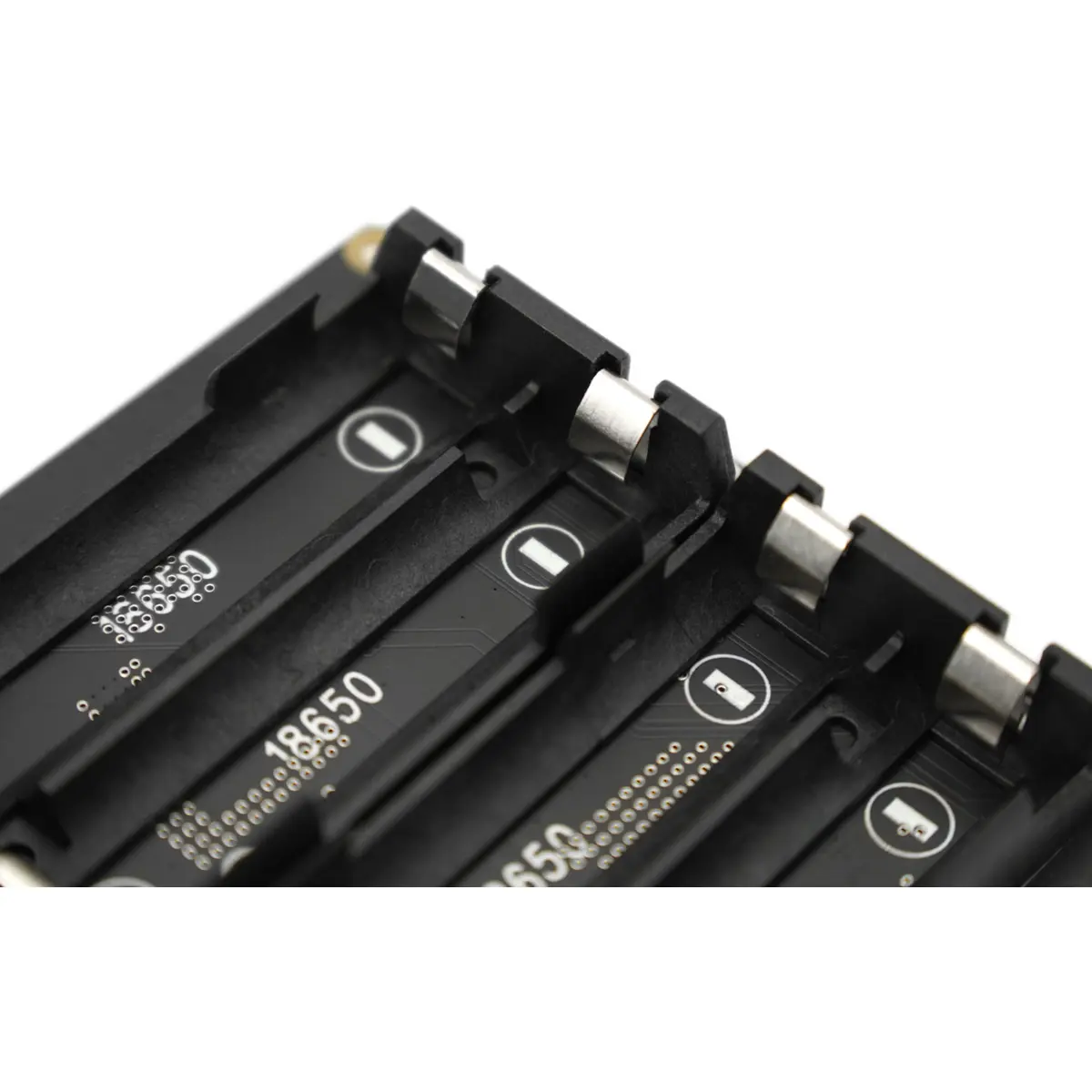

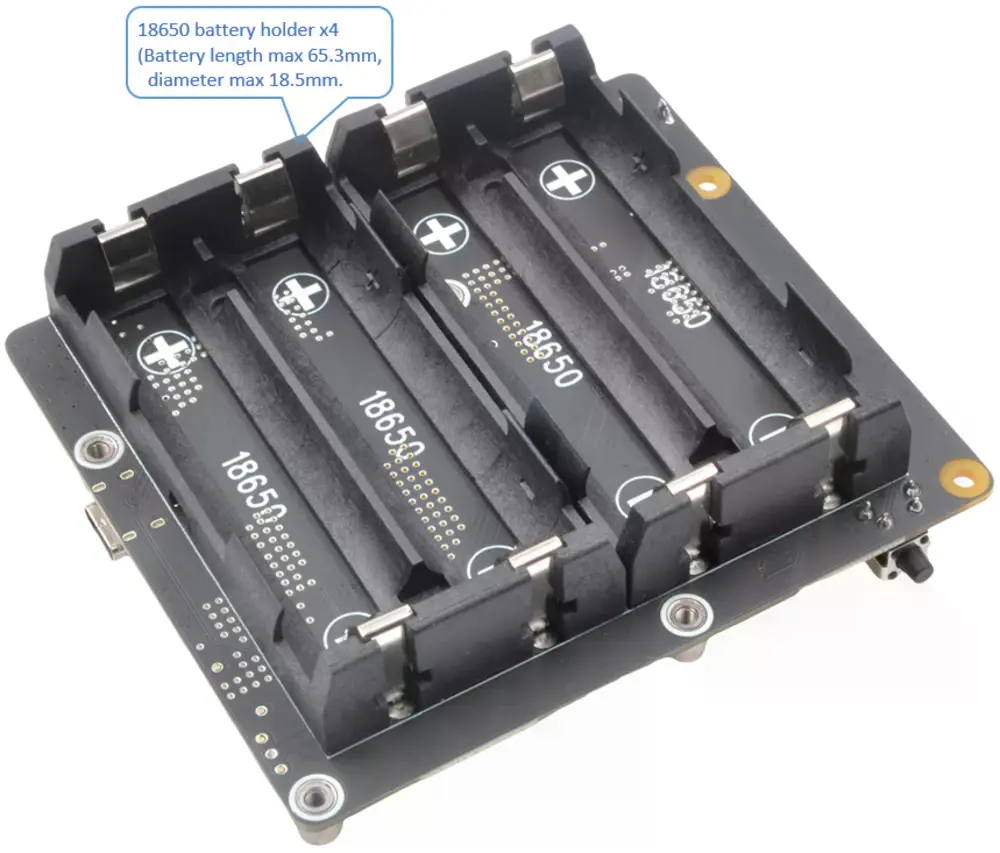

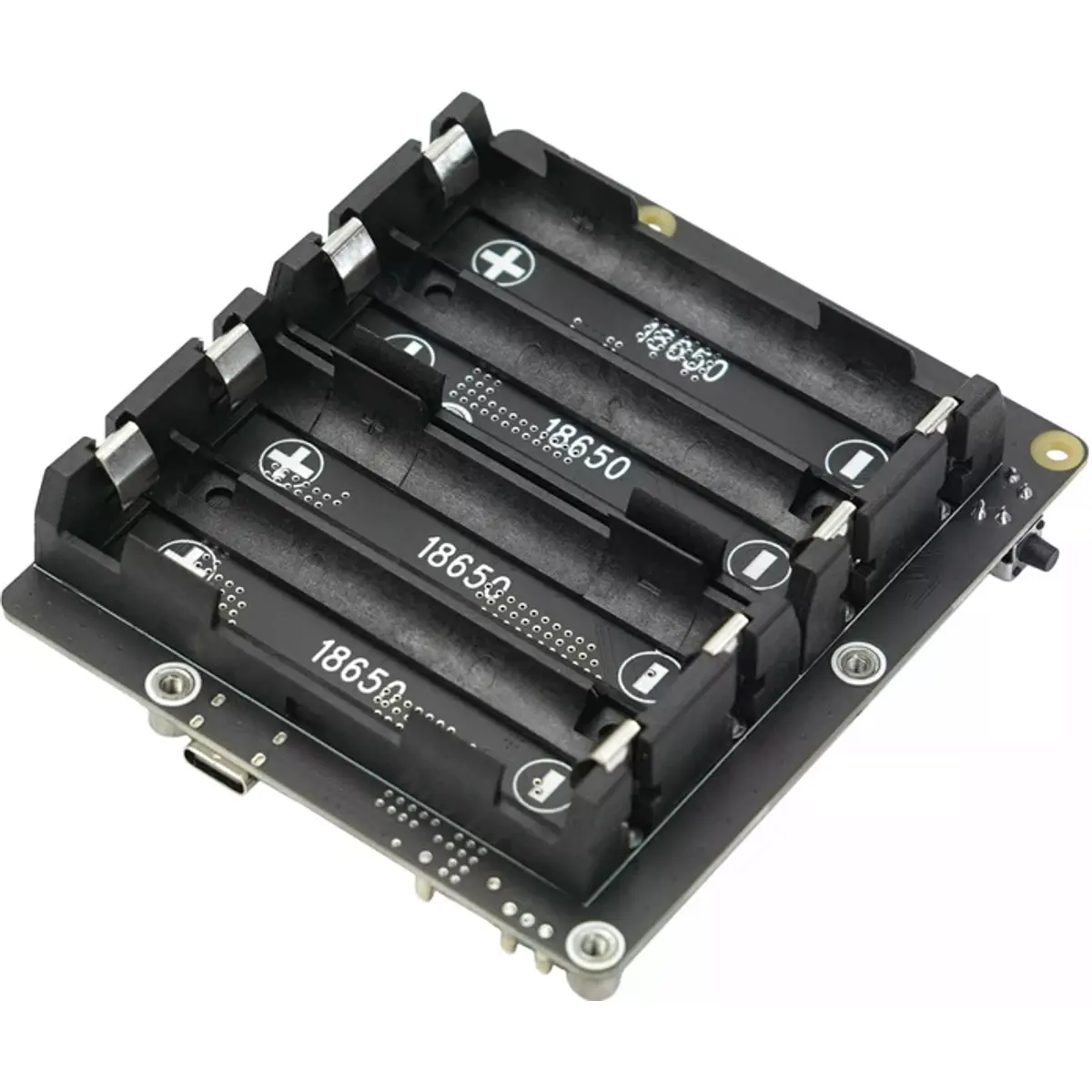

- Suporte para 4 baterias 18650
- Não utilizar baterias 18650 com circuito de proteção integrado
- Tensão terminal: 4,23 V
- Limiar de recarga: 4,1 V
- Desligamento automático por baixa tensão configurável
- Carregamento
- Corrente de carregamento: 2,3 a 3,2 A
- Controlo do carregamento através de GPIO
- Gestão de energia
- Comutação automática entre adaptador e bateria
- Gestão inteligente do percurso de alimentação
- Baixo consumo em modo de espera
- Desligamento automático após encerramento do Raspberry Pi
- Arranque automático quando a alimentação é restabelecida
- Proteções
- Proteção contra sobrecorrente da bateria
- Proteção contra sobretensão da bateria
- Proteção contra inversão de polaridade
- Monitorização
- Leitura da tensão e percentagem da bateria
- LEDs indicadores do estado de carga e descarga
- LED indicador de alimentação e deteção do Raspberry Pi
- Deteção de falha de alimentação e do adaptador via GPIO

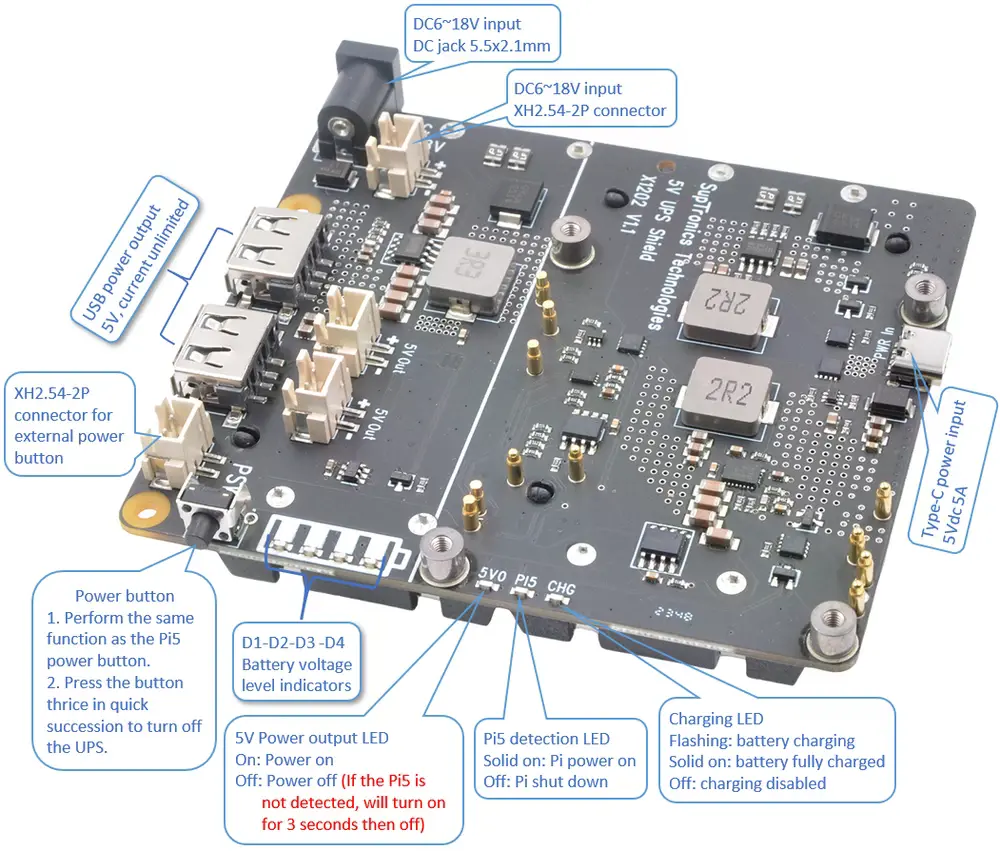

- Ligações
- 1 × Entrada DC 5,5 × 2,1 mm
- 2 × Conetores para baterias 18650
- 2 × Saídas de alimentação 5 V XH2.54 de 2 pinos
- 2 × Portas USB 2.0 Tipo A para alimentação
- 1 × Conetor XH2.54 de 2 pinos para botão de alimentação externo

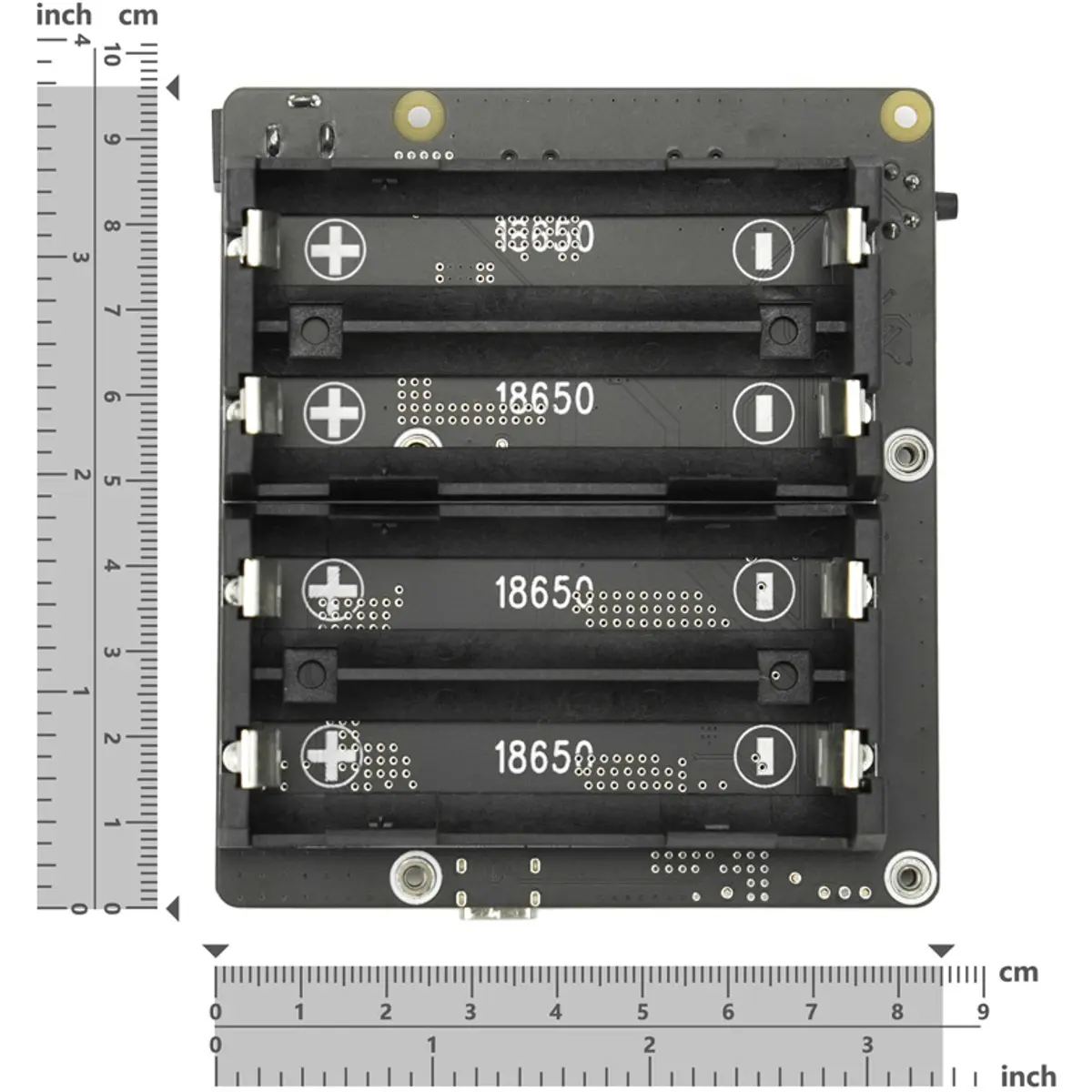

- Dimensões
CONTEÚDO DA EMBALAGEM
- 1 × Placa UPS para Raspberry Pi 5.
- 1 × Kit de parafusos.
NOTAS
- Não deve alimentar o Raspberry Pi através da porta USB-C enquanto a placa UPS estiver instalada.
- Recomenda-se a utilização de um adaptador de alimentação de 12 V / 3 A.
- As baterias 18650 não estão incluídas.
- O fabricante recomenda substituir as baterias de lítio quando atingirem o fim da sua vida útil ou após dois anos de utilização.
