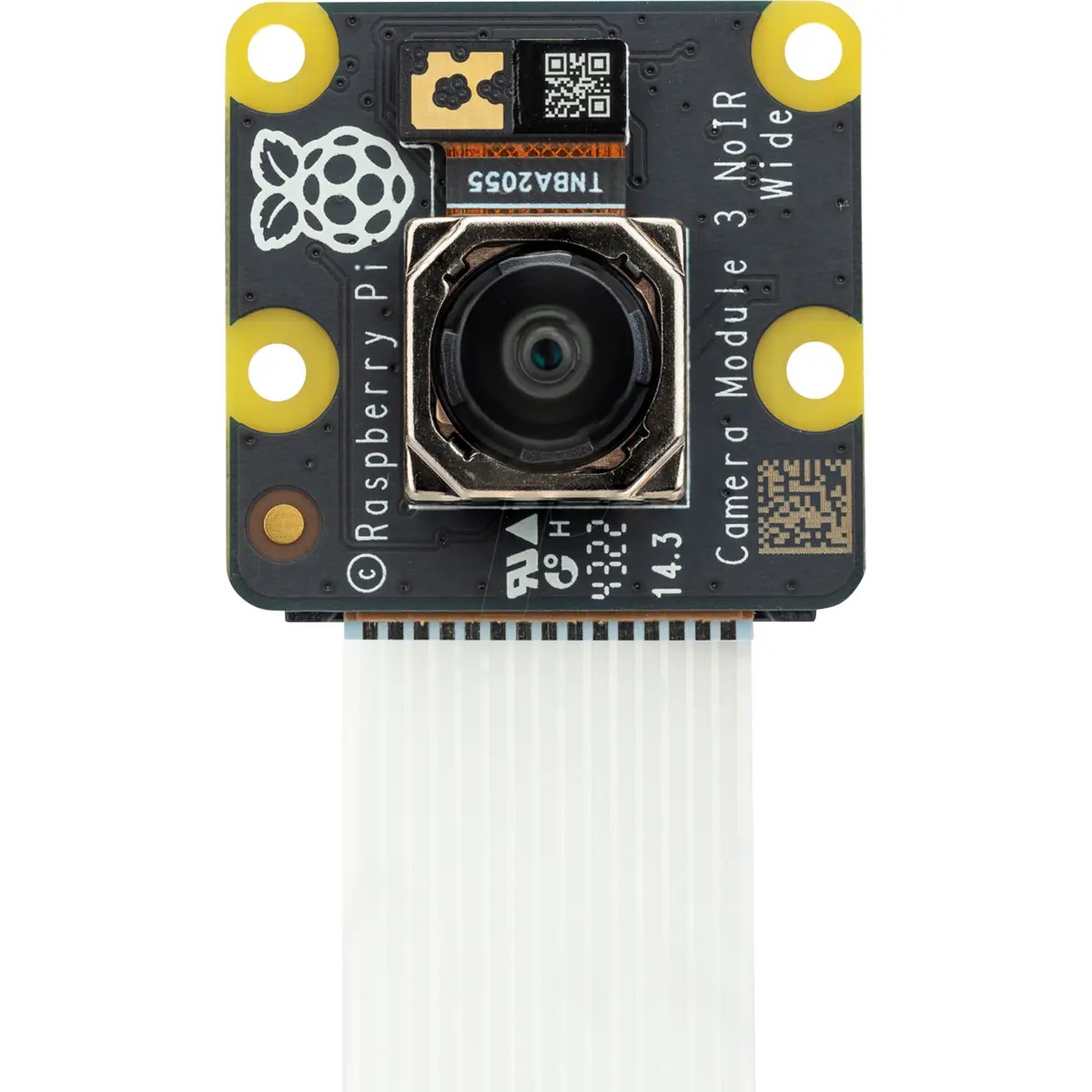

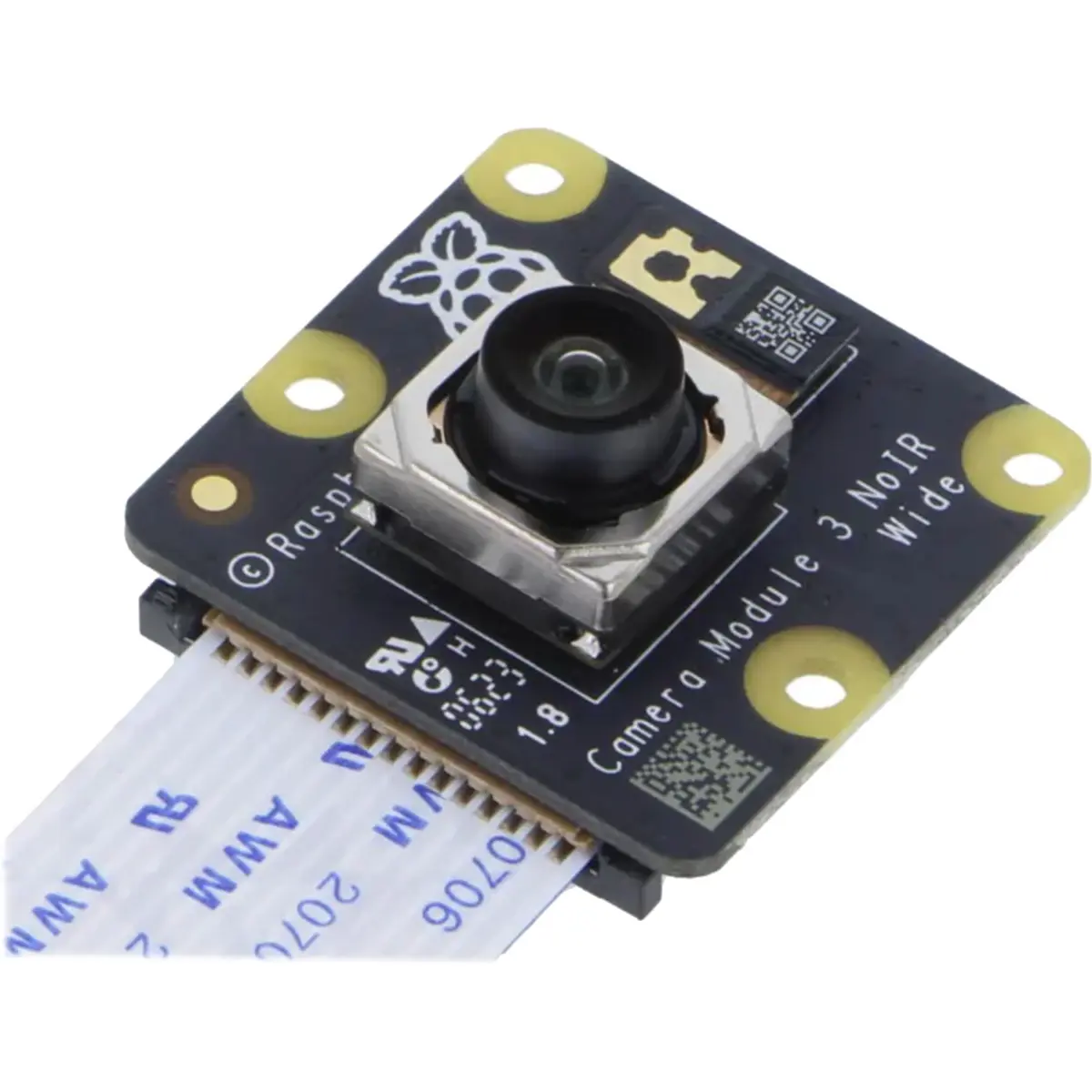

O Raspberry Pi Camera Module 3 Wide NoIR (SC1226) é um módulo de câmara compacto e versátil, desenvolvido para aplicações que exigem um amplo campo de visão e sensibilidade à radiação infravermelha. O sensor Sony IMX708 de 11.9 MP, combinado com a lente grande angular de 120°, permite captar imagens detalhadas de áreas extensas, sendo ideal para sistemas de vigilância, robótica, automação, visão computacional e projetos de investigação.
O sistema de autofocagem por deteção de fase proporciona uma focagem rápida e precisa desde 5 cm, enquanto o modo HDR melhora a captação de detalhes em cenários com contrastes elevados. Por não possuir filtro de corte de infravermelhos, pode também ser utilizado em aplicações de visão noturna quando combinado com uma fonte de iluminação IR externa.
PRINCIPAIS CARACTERÍSTICAS
◆ Sensor CMOS Sony IMX708 de 11.9 MP, empilhado e retroiluminado
◆ Lente grande angular com campo de visão diagonal de 120°
◆ Autofocagem rápida por deteção de fase, com distância mínima de 5 cm
◆ Variante NoIR sem filtro de corte de infravermelhos
◆ Modo HDR com saída de imagem até 3 MP
◆ Gravação de vídeo Full HD a 50 fps
◆ Correção dinâmica de píxeis defeituosos e função QBC Re-mosaic
◆ Interface CSI-2 e suporte pelo sistema de câmaras libcamera
ESPECIFICAÇÕES
• Identificação
- Fabricante: Raspberry Pi Ltd
- Produto: Raspberry Pi Camera Module 3 Wide NoIR
- Referência: SC1226
- EAN/GTIN: 5056561800899
• Sensor e imagem
- Sensor: Sony IMX708
- Tecnologia: CMOS empilhado e retroiluminado
- Configuração do sensor: Quad Bayer
- Resolução efetiva: 11.9 MP
- Resolução máxima: 4608 × 2592 px
- Características do sensor
· Diagonal: 7.4 mm
· Tamanho do píxel: 1.4 × 1.4 µm
- Processamento de imagem
· HDR: Saída até 3 MP
· Correção de píxeis defeituosos: DPC dinâmica 2D
· Reconstrução de imagem: QBC Re-mosaic
· Relação sinal/ruído: Elevada
• Lente e focagem
- Tipo de lente: Grande angular
- Distância focal: 2.75 mm
- Relação focal: F2.2
- Intervalo de focagem: 5 cm a infinito
- Sistema de autofocagem: Deteção de fase PDAF
- Campo de visão
· Diagonal: 120°
· Horizontal: 102°
· Vertical: 67°
- Filtro de corte de infravermelhos: Não incluído
- Sensibilidade a infravermelhos: Sim
• Vídeo e saída de dados
- Resolução de vídeo Full HD: 1920 × 1080 px a 50 fps
- Frequências superiores: Disponíveis em resoluções inferiores
- Formato de saída: RAW10
- Interface de imagem: CSI-2
• Comunicação e controlo
- Comunicação série: 2 fios
- Protocolo de controlo: I2C Fast Mode e Fast Mode Plus
- Controlo da focagem: Comunicação série de 2 fios
- Conector: FPC de 15 × 1 mm
• Software e compatibilidade
- Sistema de câmaras: Raspberry Pi Open Source Camera System
- Biblioteca suportada: libcamera
- Biblioteca Python: Picamera2
- Compatibilidade: Computadores Raspberry Pi com interface de câmara compatível
• Características físicas
- Dimensões: 25 × 24 × 12.4 mm
- Comprimento do cabo: 200 mm
- Disposição da placa e dos orifícios de montagem: Compatível com o Camera Module 2
• Condições de funcionamento
- Temperatura de funcionamento: 0 °C a 50 °C
- Ambiente recomendado: Seco e bem ventilado
- Vida útil de produção prevista: Pelo menos até janeiro de 2030
• Conformidade
- FCC: 47 CFR Parte 15, Subparte B, Classe B
- Compatibilidade eletromagnética: Diretiva 2014/30/UE
- Restrição de substâncias perigosas: Diretiva RoHS 2011/65/UE
CONTEÚDO DA EMBALAGEM

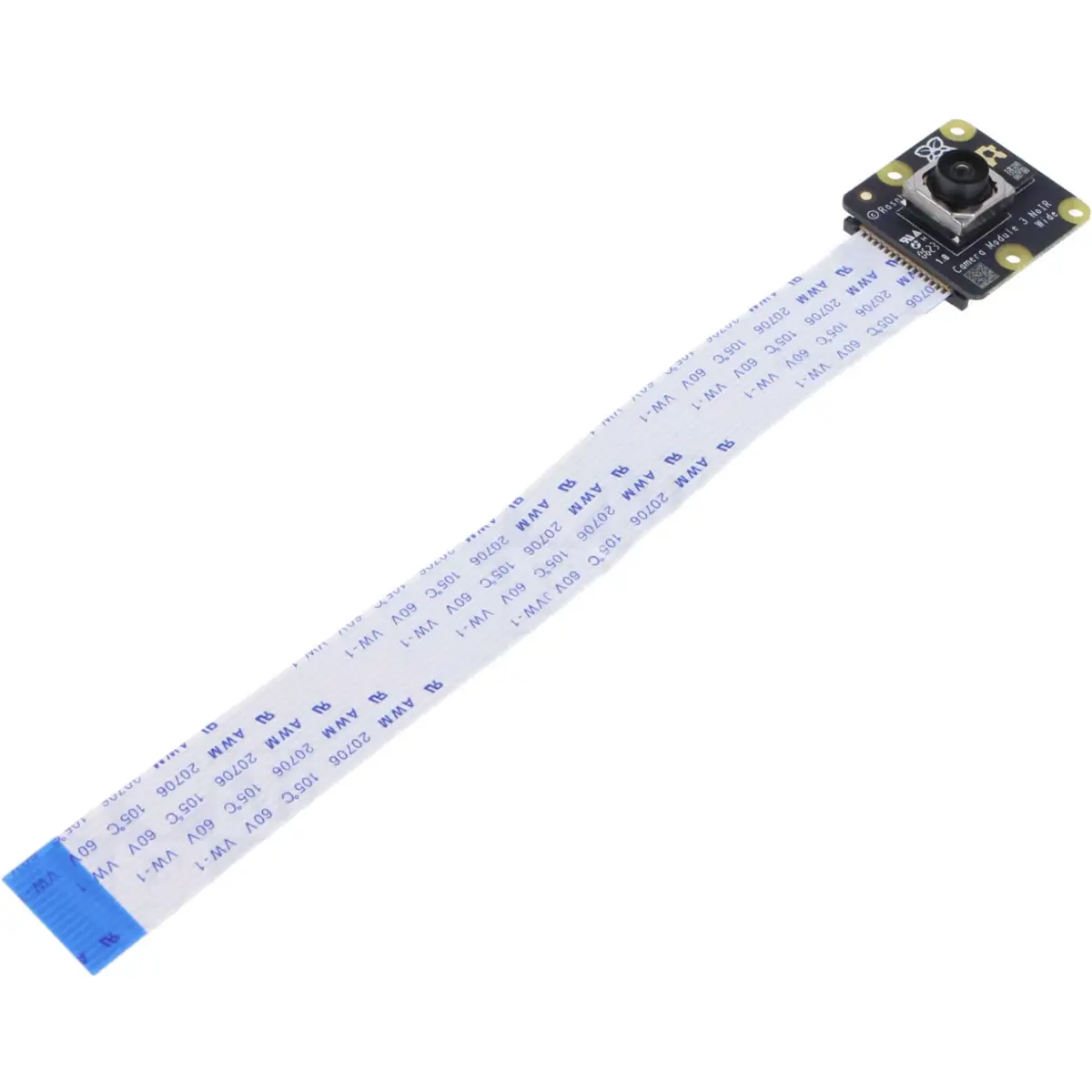

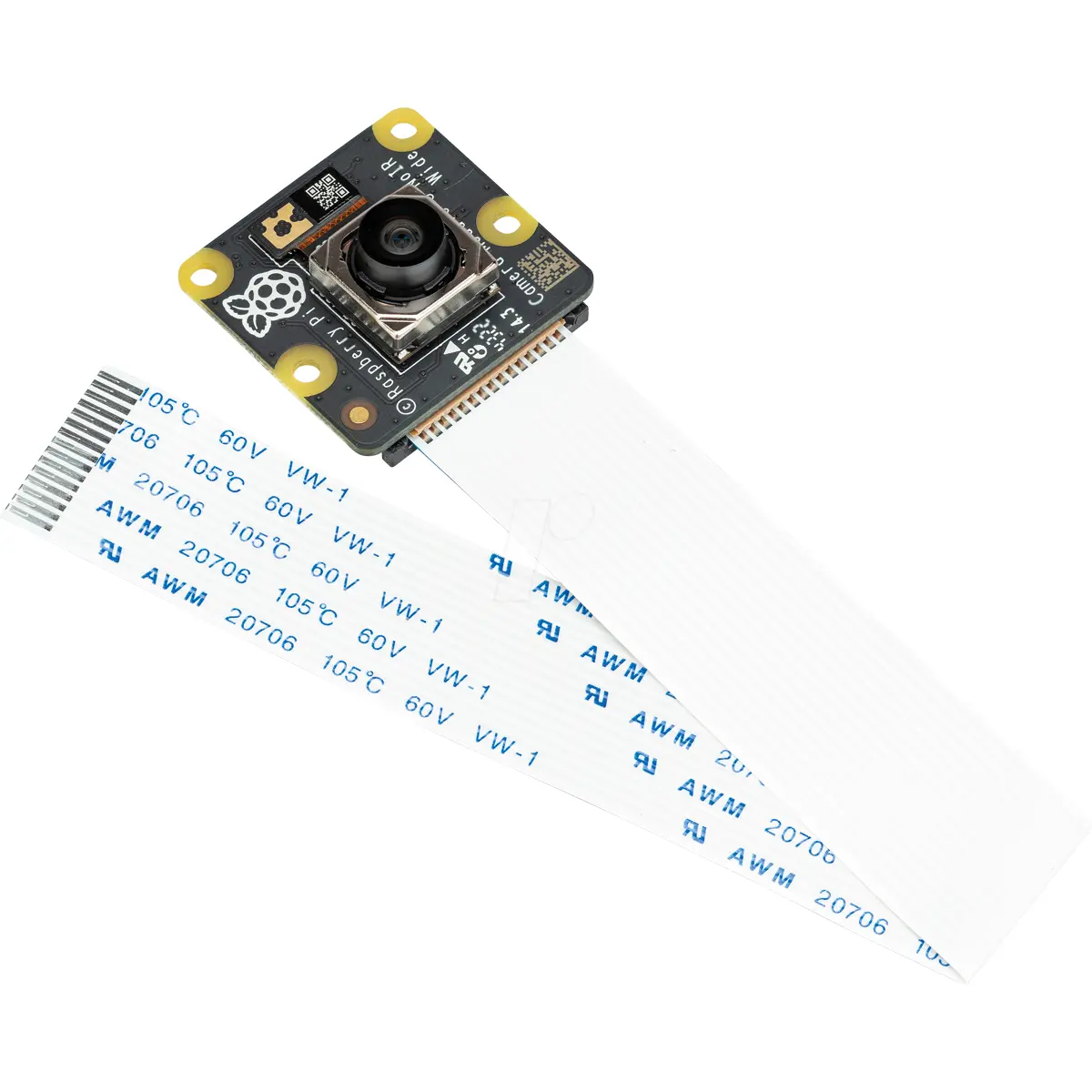

• Módulo de câmara Raspberry Pi Camera Module 3 Wide NoIR
• Cabo plano flexível FPC de 200 mm
NOTAS
◆ A câmara não integra iluminação infravermelha; para captar imagens no escuro é necessária uma fonte de iluminação IR externa
◆ O cabo fornecido não é compatível com o conector de câmara mais pequeno dos modelos Raspberry Pi Zero, sendo necessário um cabo adaptador adequado
◆ A ligação a um Raspberry Pi 5 requer um cabo de câmara compatível com o respetivo conector, vendido separadamente
◆ Os primeiros modelos Raspberry Pi Zero sem conector FPC de câmara não são compatíveis
◆ Recomenda-se a utilização da versão mais recente do Raspberry Pi OS e do respetivo software de câmara
ATENÇÃO:
◆ A Raspberry Pi anunciou uma revisão de produção do Camera Module 3 que remove a EEPROM interna anteriormente integrada no módulo. Esta alteração não afeta as características mecânicas, elétricas ou o funcionamento normal da câmara. A identificação da lente e da variante NoIR passa a ser fornecida pela memória OTP do sensor IMX708. Sistemas personalizados que leiam diretamente a EEPROM ou dependam desta para detetar e configurar a câmara poderão necessitar de alterações de software ou de configuração.
◆ Não existe confirmação pública explícita de que todas as unidades com a referência SC1226 correspondam obrigatoriamente à versão sem EEPROM. Durante o período de transição, poderão coexistir no mercado unidades de diferentes lotes, pelo que a referência SC1226, por si só, não deve ser considerada uma garantia da presença ou ausência deste componente.
◆ Se precisar de uma versão que possui garantidamente uma EEPROM interna, opte pelo modelo SC0875 (
095-1370).
