Waveshare 33828 - Placa de Expansão (Hat) PCIe para M.2 NGFF (M.2 E KEY) para Raspberry Pi 5

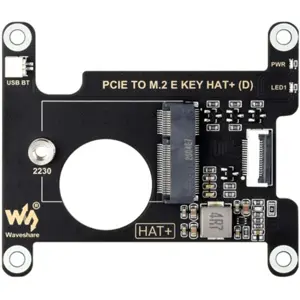

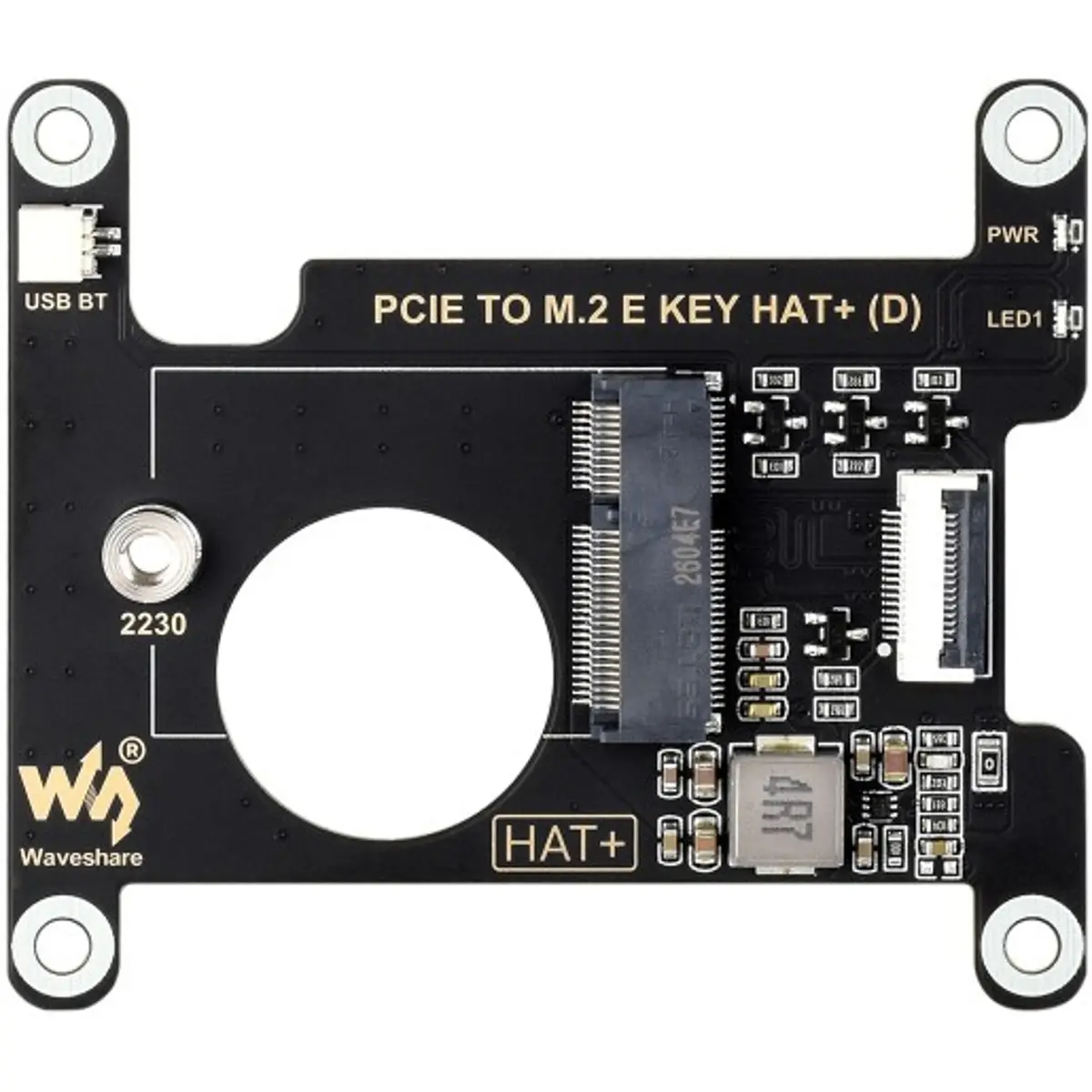

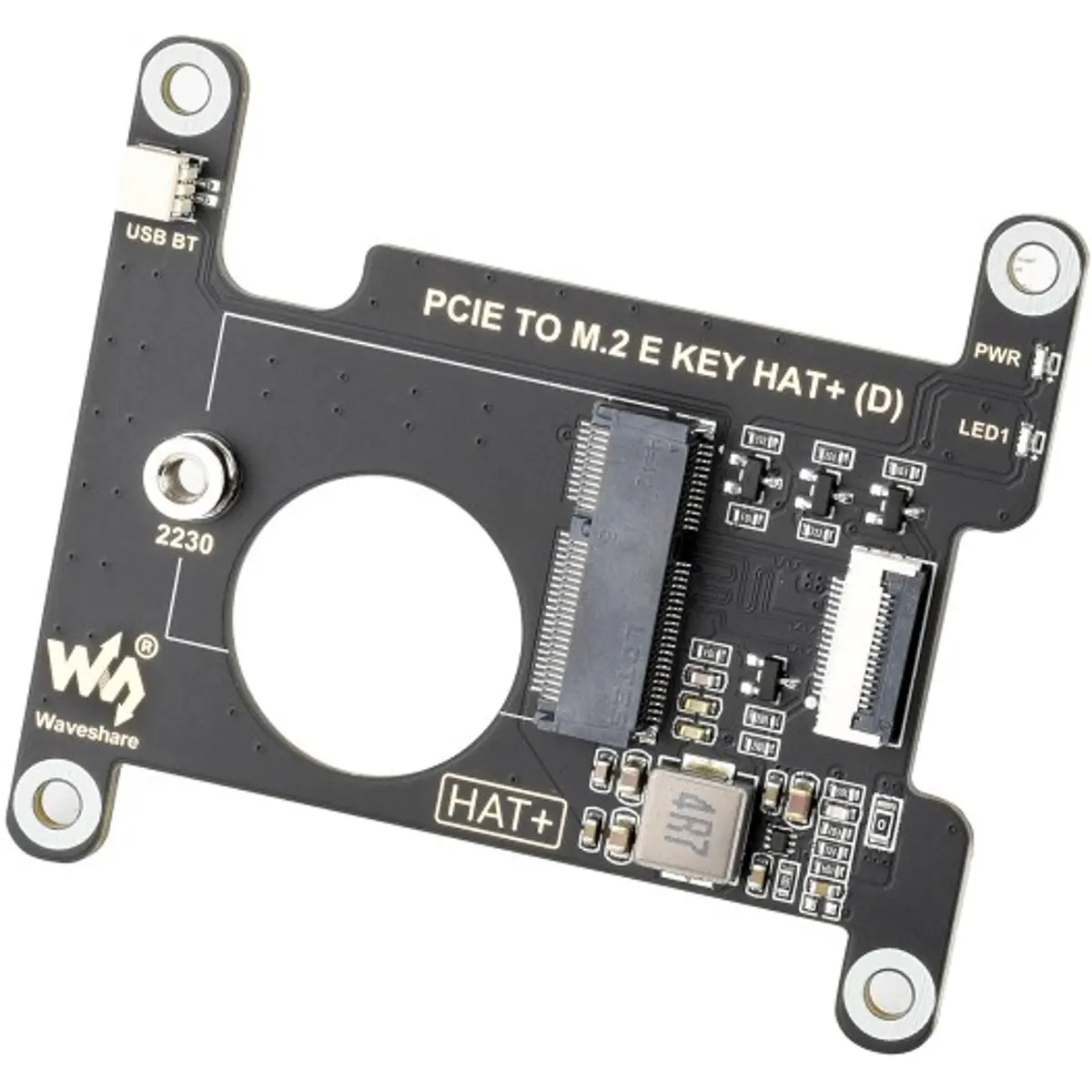

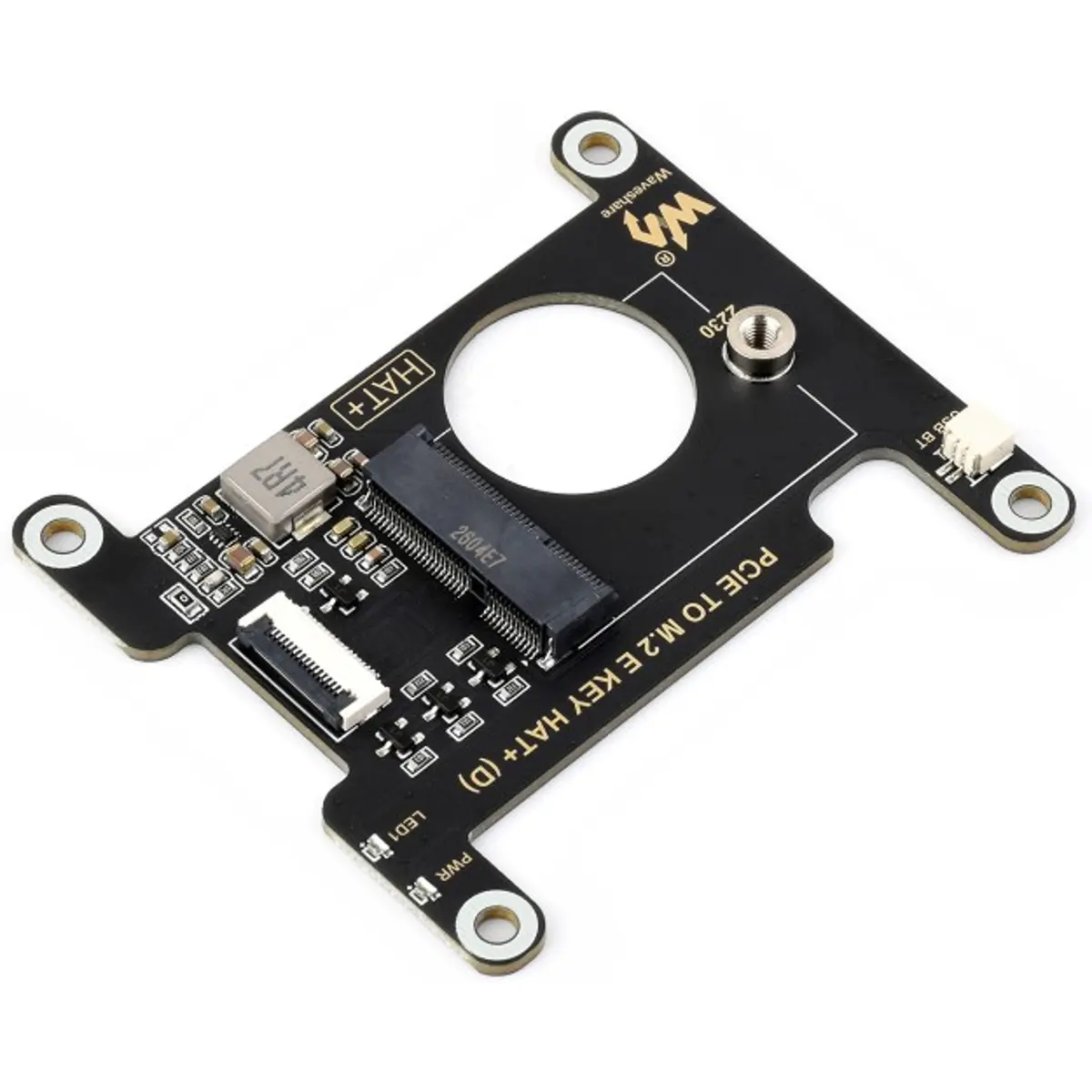

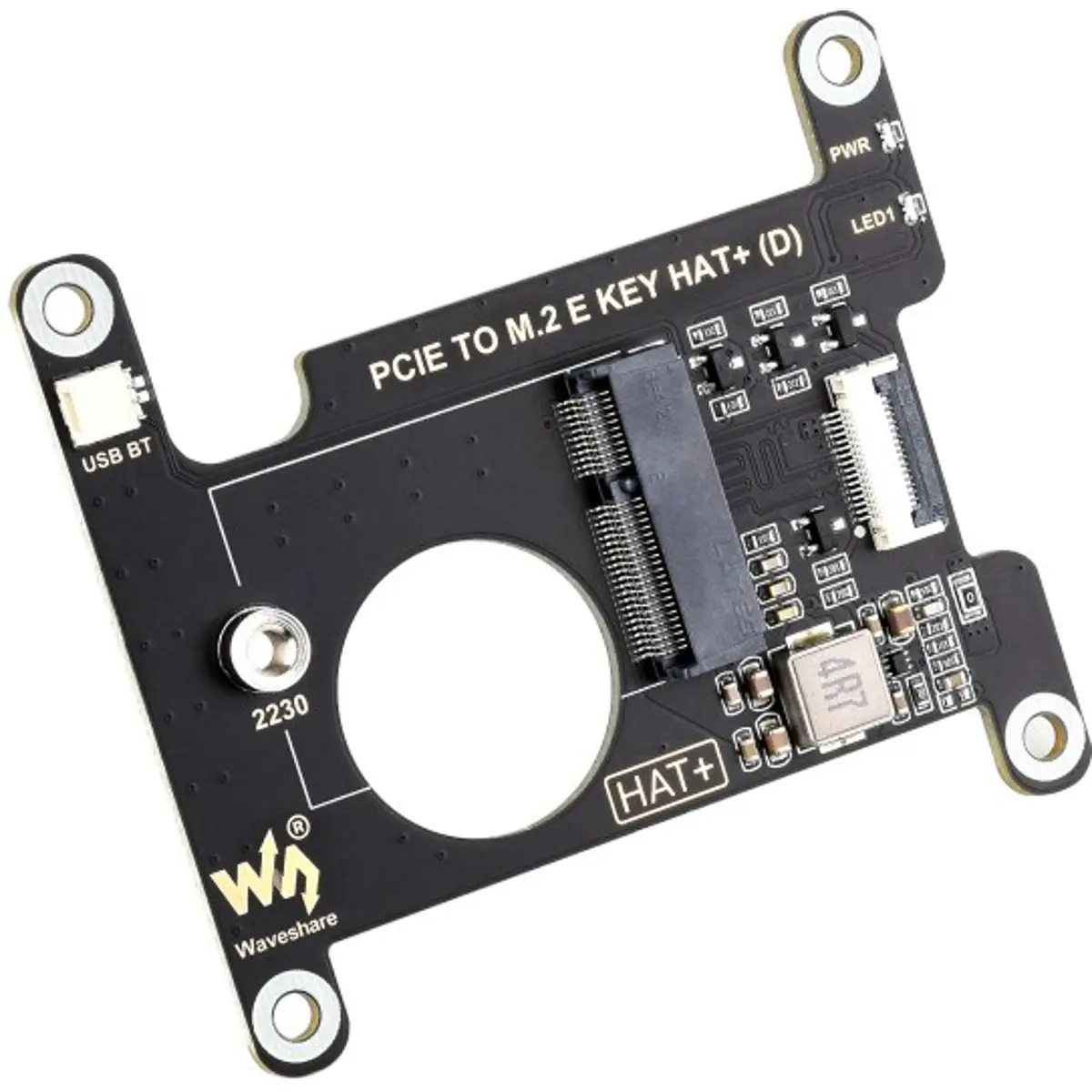

O PCIE TO M.2 E KEY HAT+ (D) é uma placa de expansão para Raspberry Pi 5 que acrescenta uma interface M.2 E KEY, permitindo instalar diversas placas de rede sem fios NGFF (M.2 E KEY). Liga-se directamente à interface PCIe de 16 pinos do Raspberry Pi 5, ampliando de forma simples e fiável as capacidades de conectividade sem fios do equipamento, suportando ainda a entrada de sinal Bluetooth através de uma ligação USB dedicada.

PRINCIPAIS CARACTERÍSTICAS

• Permite adicionar conectividade Wi-Fi e Bluetooth ao Raspberry Pi 5 através de módulos NGFF M.2 E KEY.
• Ligação directa ao Raspberry Pi 5 através da interface PCIe de 16 pinos, sem necessidade de cabos FFC adicionais.
• Compatibilidade com módulos de várias gerações de Wi-Fi (5/6/6E/7) e Bluetooth (5.0 a 5.4).
• Suporta a entrada de sinal Bluetooth no Raspberry Pi através de ligação USB dedicada.

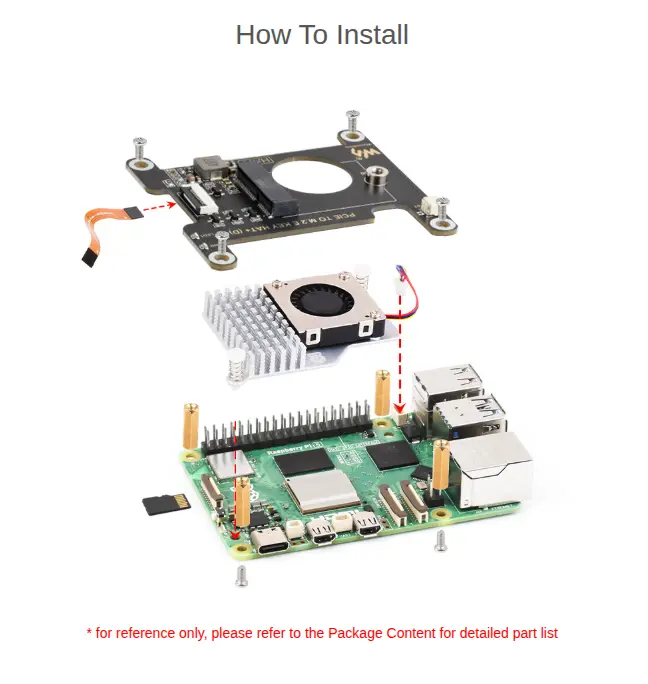

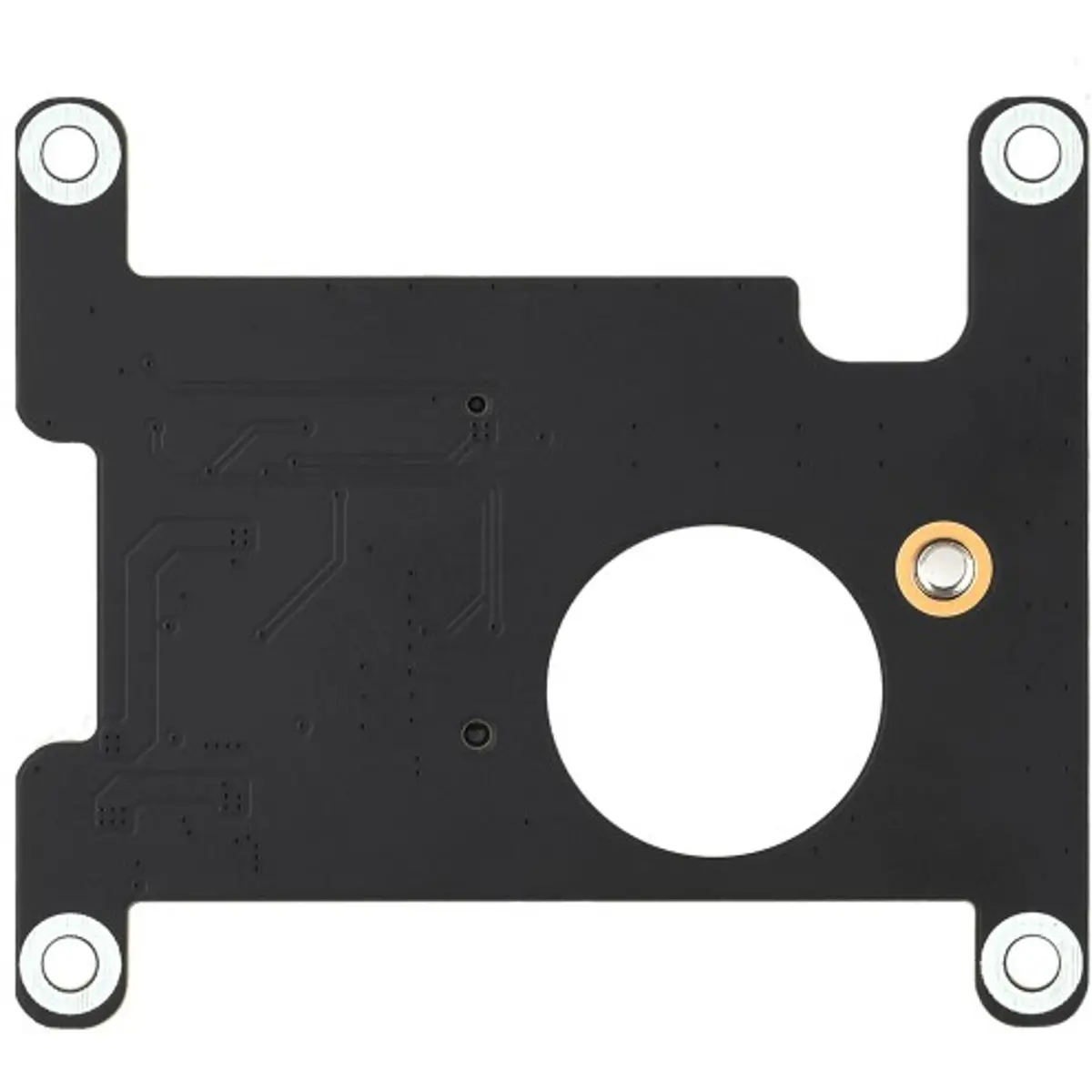

• Montagem sobre a placa do Raspberry Pi, seguindo a norma HAT+.

ESPECIFICAÇÕES

• SKU: 33828
• Referência (Part No.): PCIE TO M.2 E KEY HAT+ (D)
• Marca: Waveshare
• Peso: 0,119 kg
• Interface de expansão: M.2 E KEY
• Versão PCIe: PCIe ×1 Gen2/Gen3

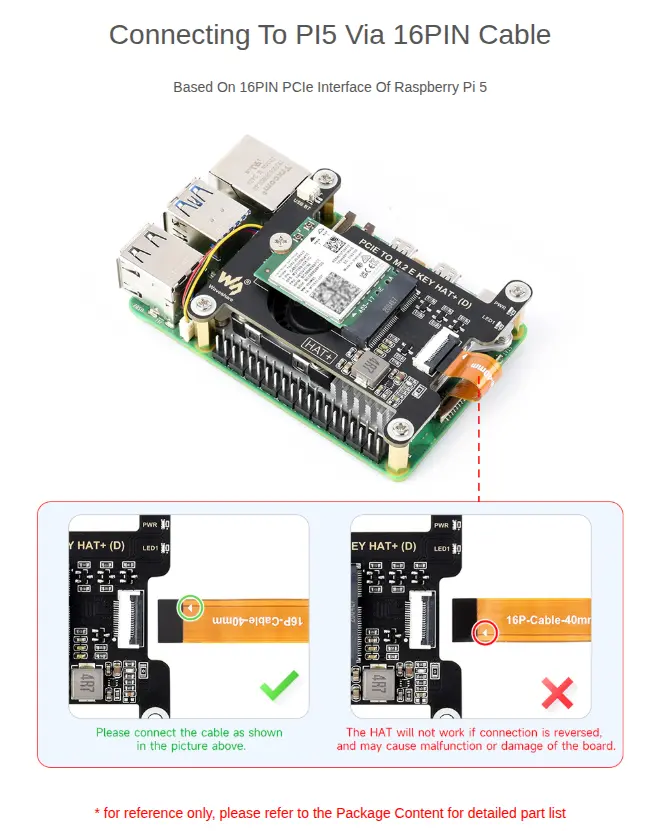

• Ligação ao Raspberry Pi 5: através de cabo PCIe de 16 pinos (16PIN)
• Solução de montagem: sobre a placa (on top)
• Restrição de utilização:
  • Não efectuar troca a quente (hot-swap) em nenhuma interface do dispositivo, excepto na interface USB de 2 pinos.
• Ligação Bluetooth via USB:

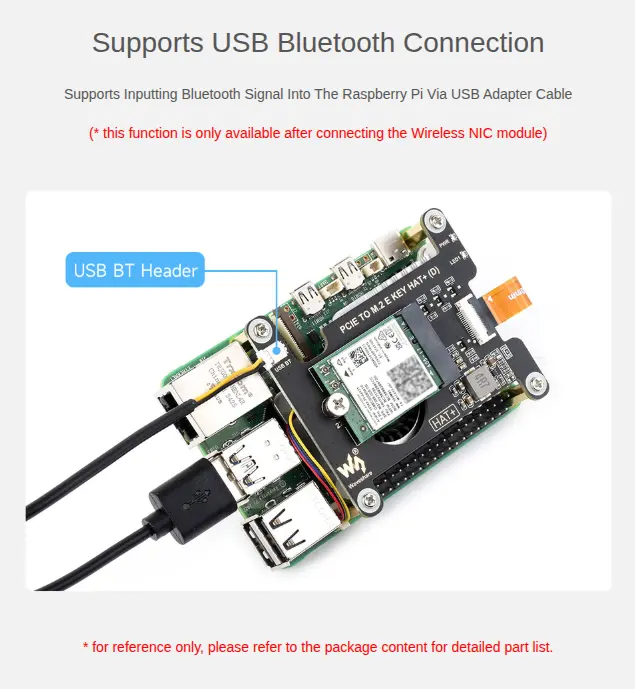

  • Suporta a entrada de sinal Bluetooth no Raspberry Pi através de cabo adaptador USB (função disponível apenas depois de ligado o módulo de rede sem fios).

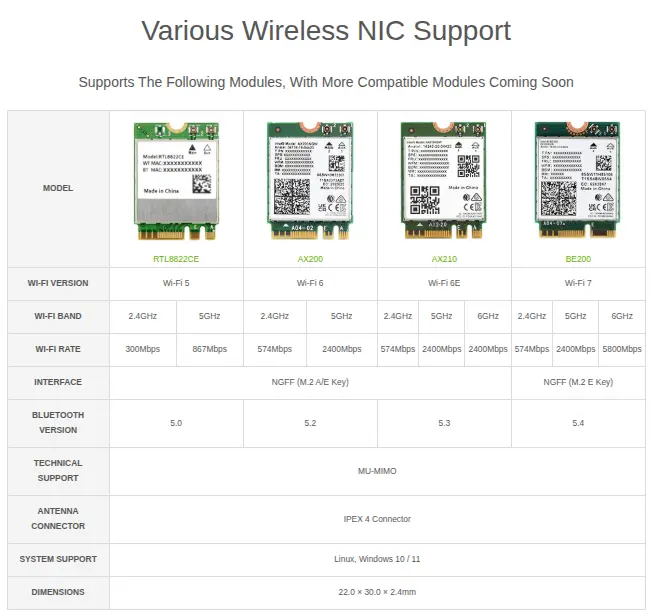

• Módulos de rede sem fios testados e compatíveis:

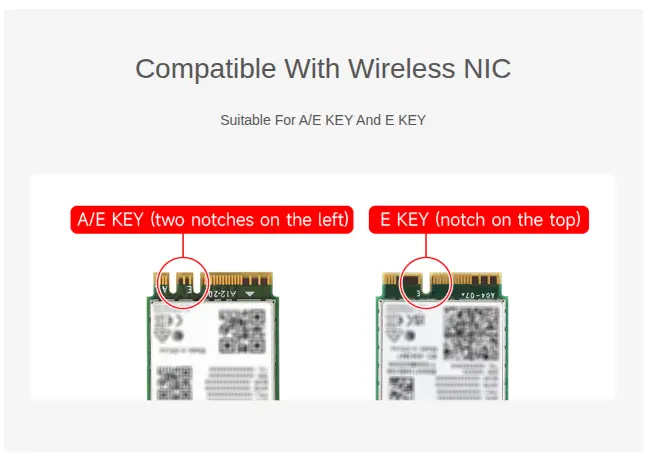

  • RTL8822CE — Wi-Fi 5 (2,4GHz a 300Mbps / 5GHz a 867Mbps), interface NGFF (M.2 A/E Key), Bluetooth 5.0
  • AX200 — Wi-Fi 6 (2,4GHz a 574Mbps / 5GHz a 2400Mbps), interface NGFF (M.2 A/E Key), Bluetooth 5.2
  • AX210 — Wi-Fi 6E (2,4GHz a 574Mbps / 5GHz e 6GHz a 2400Mbps), interface NGFF (M.2 A/E Key), Bluetooth 5.3
  • BE200 — Wi-Fi 7 (2,4GHz a 574Mbps / 5GHz a 2400Mbps / 6GHz a 5800Mbps), interface NGFF (M.2 E Key), Bluetooth 5.4
  • Suporte técnico comum: MU-MIMO
  • Conector de antena: IPEX 4
  • Sistemas suportados: Linux, Windows 10 / 11

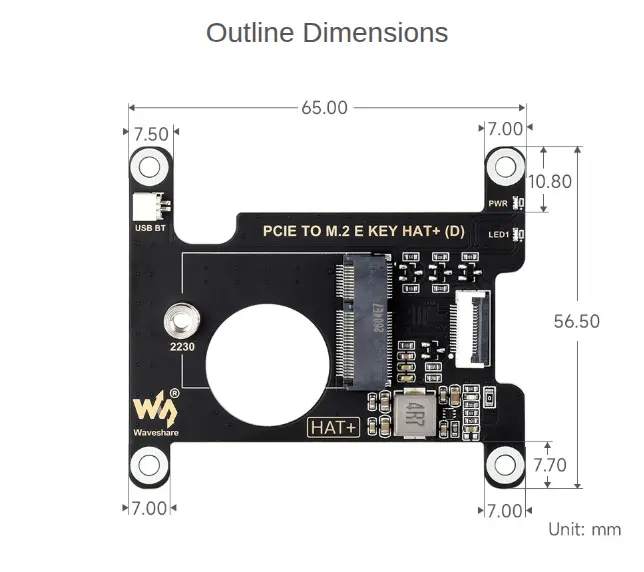

  • Dimensões do módulo: 22,0 × 30,0 × 2,4 mm (formato 2230)

CONTEÚDO DA EMBALAGEM

• PCIE TO M.2 E KEY HAT+ (D) ×1
• Cabo USB Tipo-A macho para SH1.0 2 pinos ×1
• Cabo 16P-Cable-40mm ×1
• Pacote de parafusos ×1

NOTAS

• Não efectuar troca a quente (hot-swap) em qualquer interface do dispositivo, excepto na interface USB de 2 pinos, para evitar danos na placa.
• O módulo de rede sem fios (Wi-Fi/Bluetooth) não está incluído na embalagem, devendo ser adquirido separadamente, se necessário.
• A função de entrada de sinal Bluetooth via USB só fica disponível depois de instalado o módulo de rede sem fios.
• A lista de módulos NGFF (M.2 E Key) compatíveis poderá ser alargada futuramente; consulte o wiki oficial para actualizações.
• Para tutoriais de utilização e guia de montagem, consultar a documentação oficial em docs.waveshare.com/PCIE-TO-M.2-E-KEY-HAT-Plus-D.
