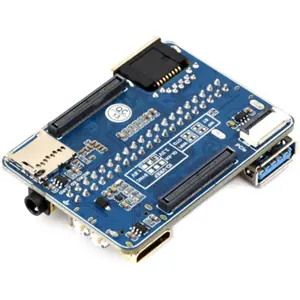

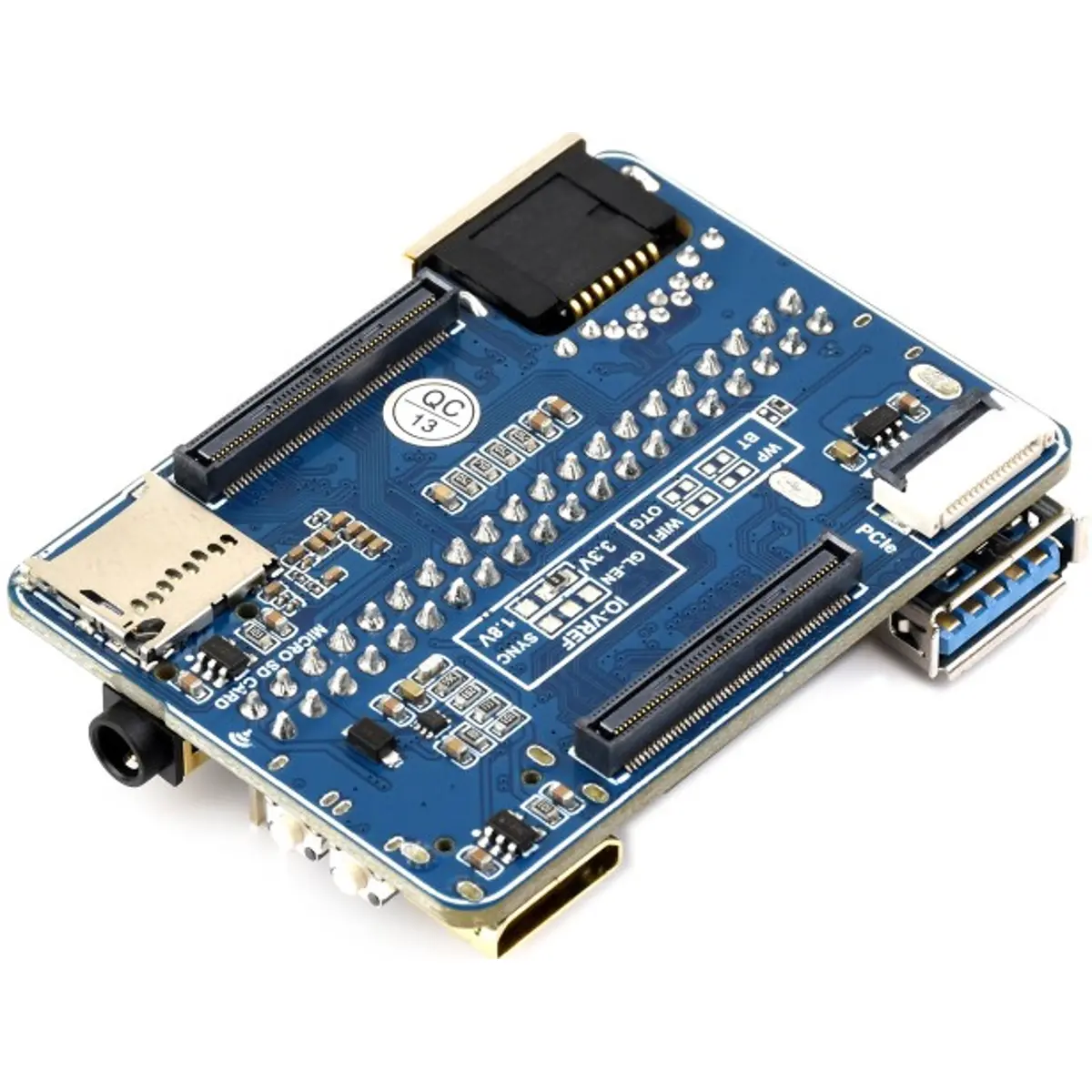

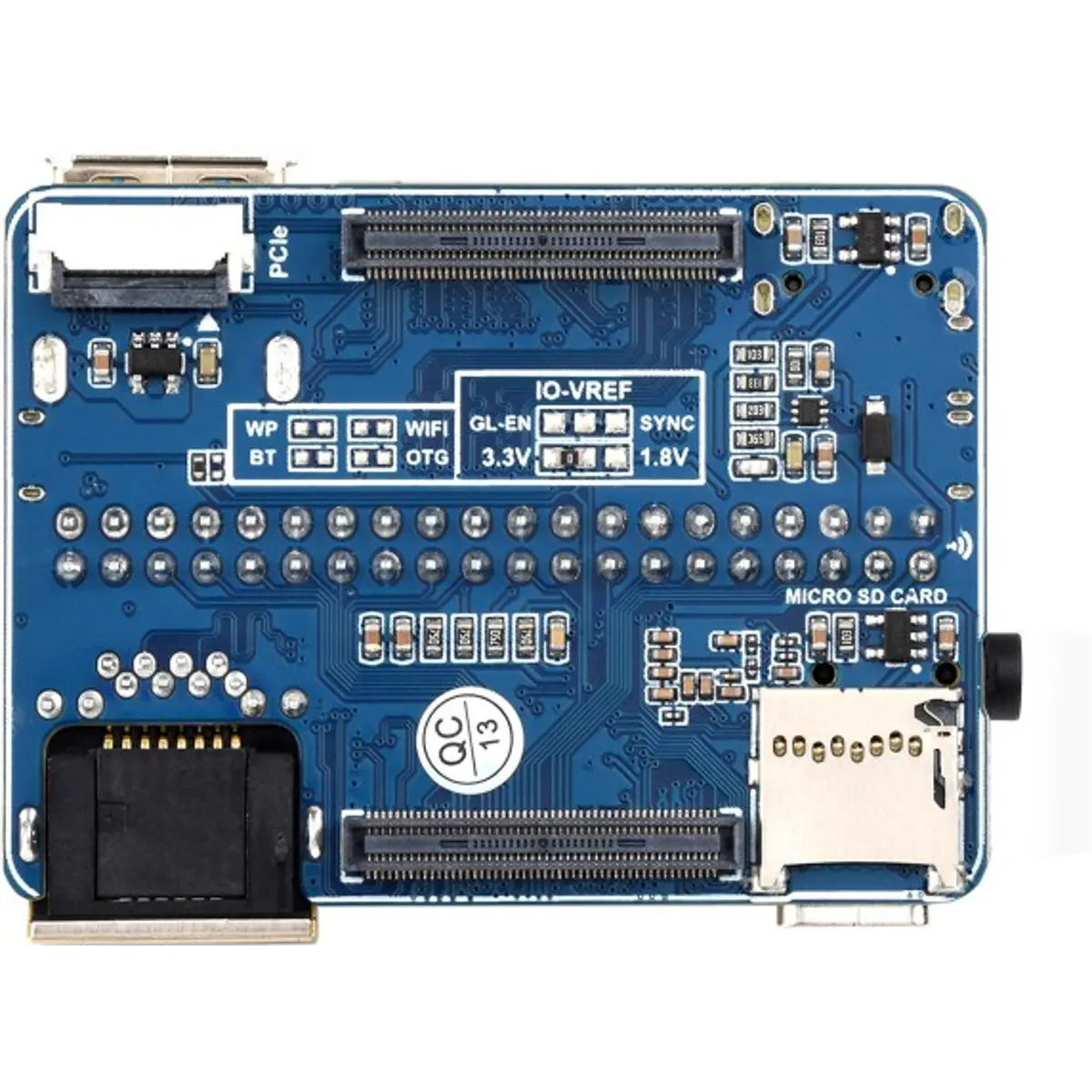

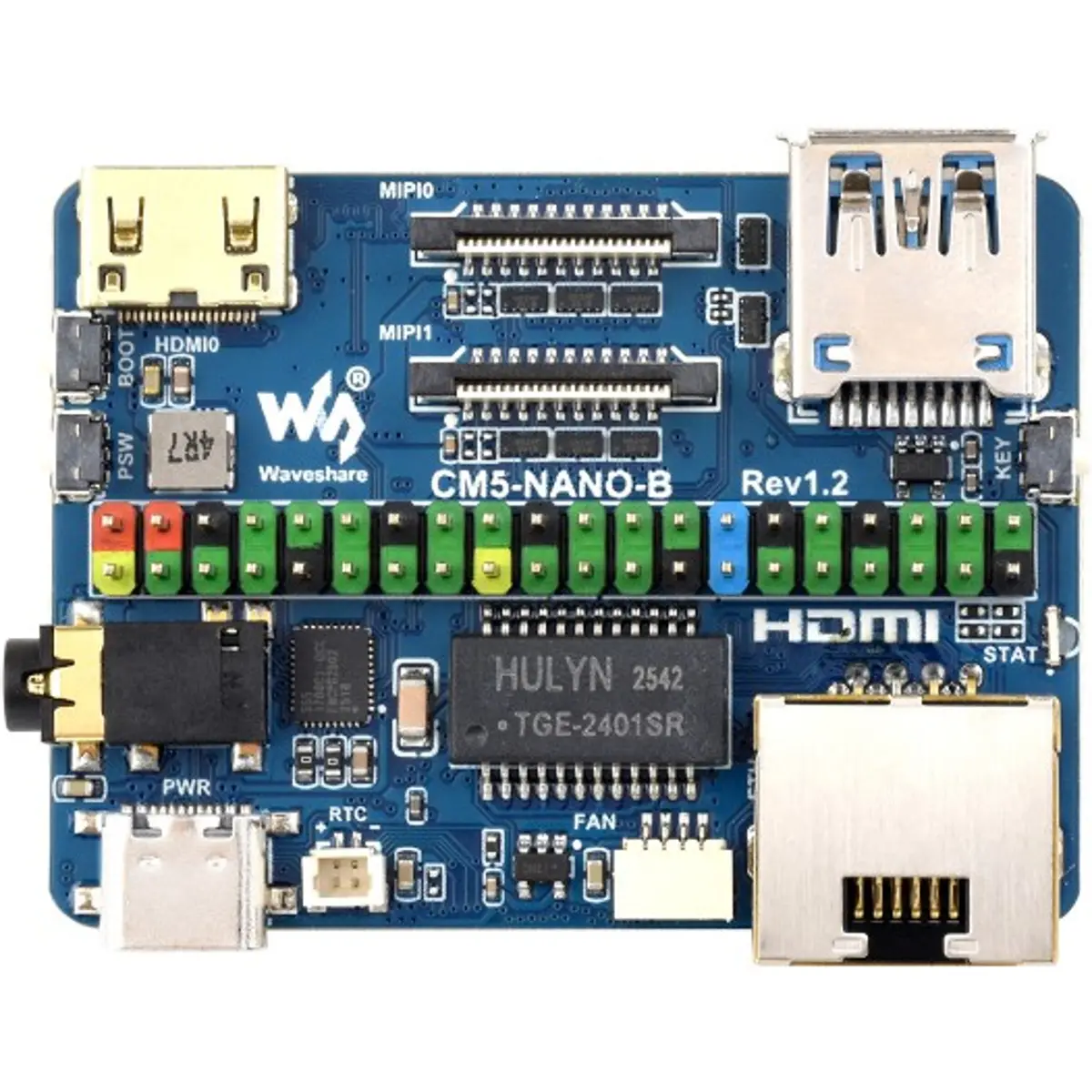

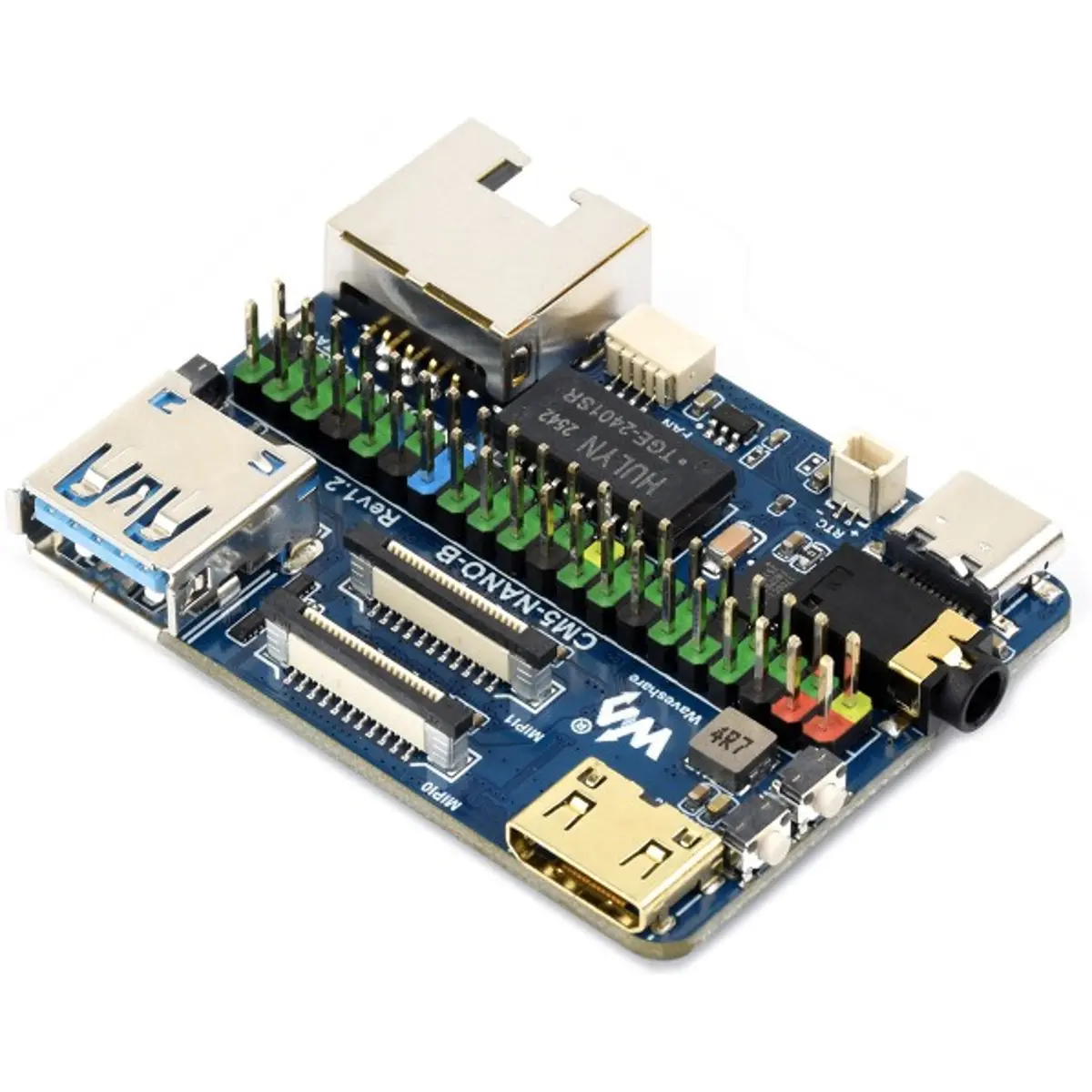

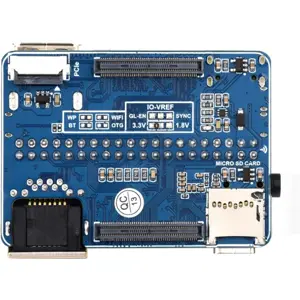

Waveshare 33760 - Placa de Expansão Mini CM5-NANO-B Para Raspberry Compute Module 5

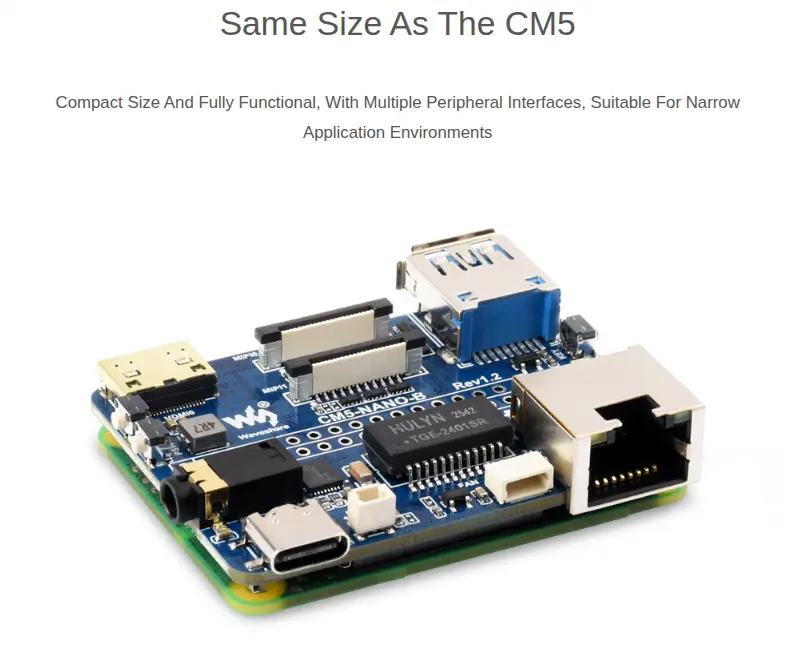

A CM5-NANO-B é uma placa de expansão mini para o Raspberry Pi Compute Module 5, mantendo exatamente as mesmas dimensões do CM5. Reúne num formato compacto um conjunto completo de interfaces de alto desempenho, incluindo saída HDMI 4K, USB 3.2, porta Ethernet Gigabit e duas interfaces MIPI, tornando-a ideal para projetos que exigem elevada conectividade sem comprometer o espaço físico.

PRINCIPAIS CARACTERÍSTICAS

• Compatível com todas as variantes do Compute Module 5, incluindo as versões Lite (sem eMMC) e com eMMC
• Interface MIPI dupla com escolha livre entre ligação CSI (câmara) ou DSI (ecrã) em cada porta
• Suporte a PCIe Gen2 por predefinição, com possibilidade de ativar Gen3 por configuração de software
• Botão BOOT integrado para entrar em modo de gravação de imagem através de ligação USB
• Suporte a relógio em tempo real (RTC), incluindo função de despertar automatizado (requer bateria RTC adicional, não incluída)
• Controlo de velocidade da ventoinha configurável por software, com definição de patamares de temperatura
• Entrada e saída de áudio via interface USB e jack de 3,5mm, com suporte a microfone
• Botão de utilizador (KEY) programável através de GPIO

ESPECIFICAÇÕES

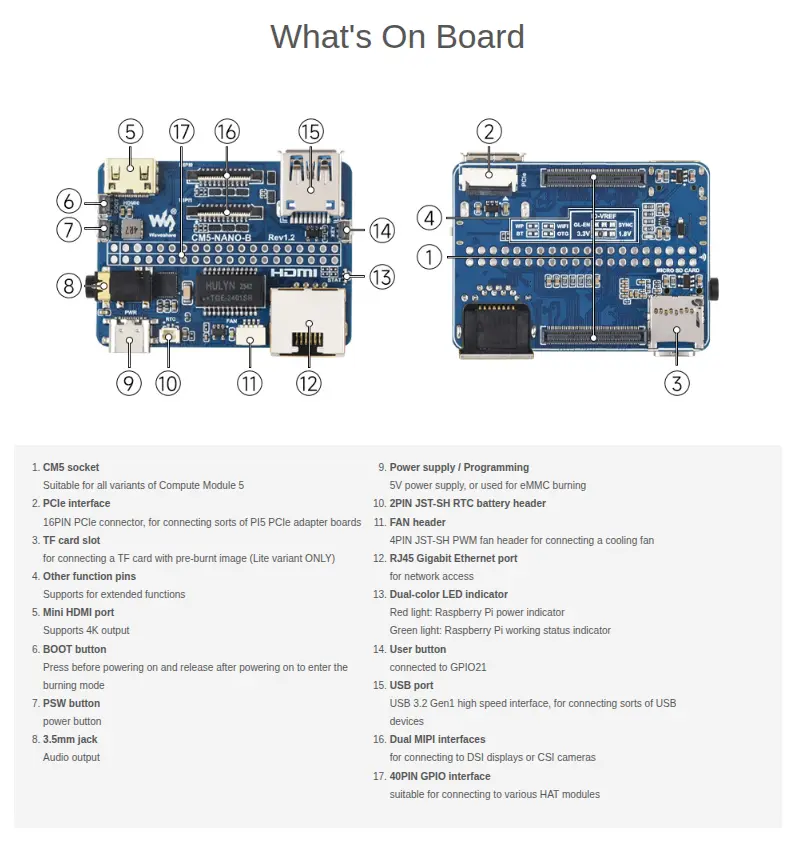

• Encaixe CM5: Adequado para todas as variantes do Compute Module 5
• Rede: Conector Ethernet Gigabit RJ45
• Conector: Interface GPIO Raspberry Pi 40 pinos ×1
• USB: Porta USB 3.2 Gen1 Tipo A ×1
• MIPI:
  • Interface MIPI 4 lanes ×2
  • Conector FPC de 22 pinos, passo de 0,5mm
• Vídeo: Porta Mini HDMI ×1, suporta saída 4K
• Áudio: Jack de áudio USB de 3,5mm
• Armazenamento: Ranhura para cartão TF, destinada às variantes Compute Module 5 Lite (sem eMMC)
• Alimentação de entrada: DC 5V 5A
• PCIe: Conector PCIe de 16 pinos (PCIe Gen2/3 x1)

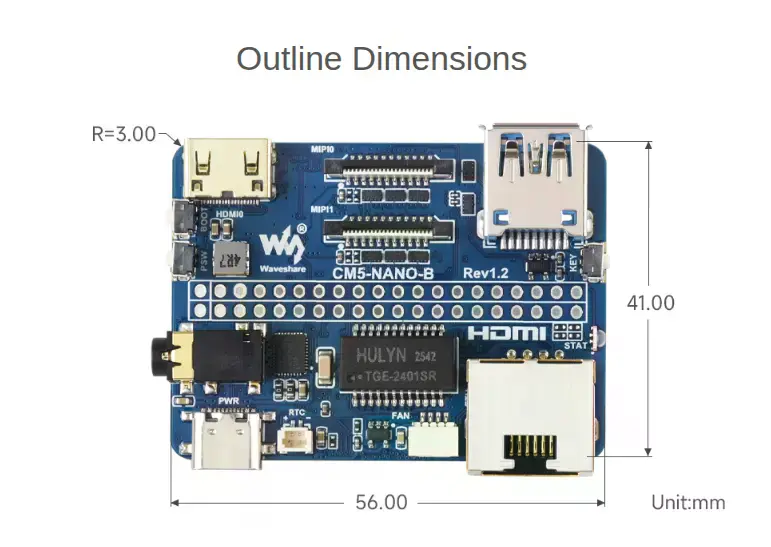

• Dimensões: 55 × 41mm

NOTAS

• É proibido ligar ou desligar qualquer dispositivo, exceto USB, enquanto a placa estiver a carregar.
• A porta Type C pode ser utilizada como interface USB SLAVE para gravação de imagens no dispositivo.
• Para entrar em modo de gravação, prima o botão BOOT antes de ligar a alimentação e conecte a placa ao computador através da porta Type C.
• Não ligue outros dispositivos durante a gravação via Type C: uma alimentação elétrica insuficiente pode impedir que o dispositivo seja reconhecido.
• A porta USB Tipo A tem uma potência de saída máxima de 2A.
• Não existe bateria RTC incluída por predefinição; é necessária uma bateria adicional para utilizar o relógio em tempo real.
• O ecrã DSI predefinido tem resolução de 800×480; para outras resoluções, consulte a documentação correspondente.
• A ranhura para cartão TF só pode ser utilizada com a variante Lite do CM5; a variante com eMMC não pode arrancar nem utilizar o cartão TF através desta ranhura.
• O CM5 requer a versão mais recente do Raspberry Pi OS Bookworm (2024-11-19 ou posterior).
