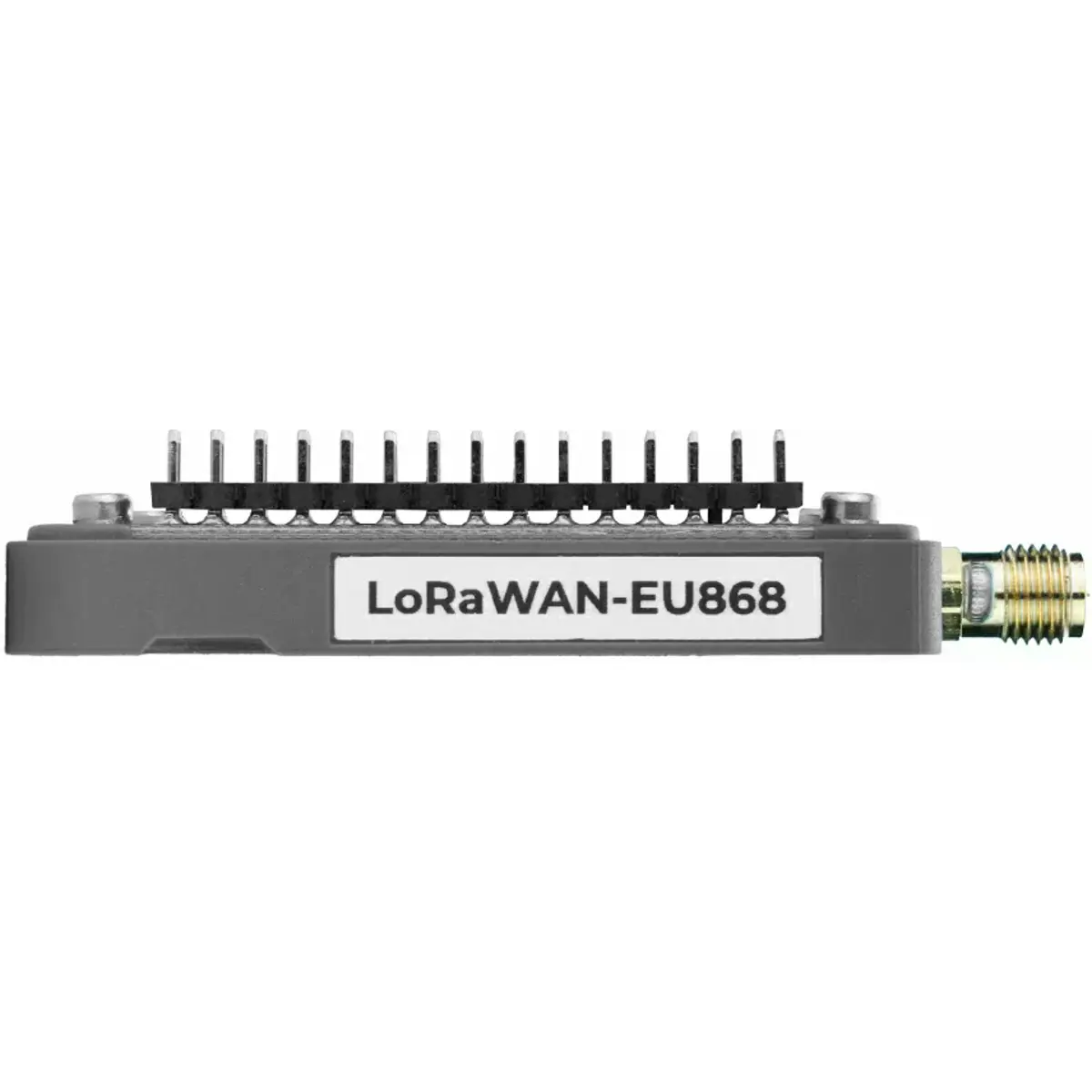

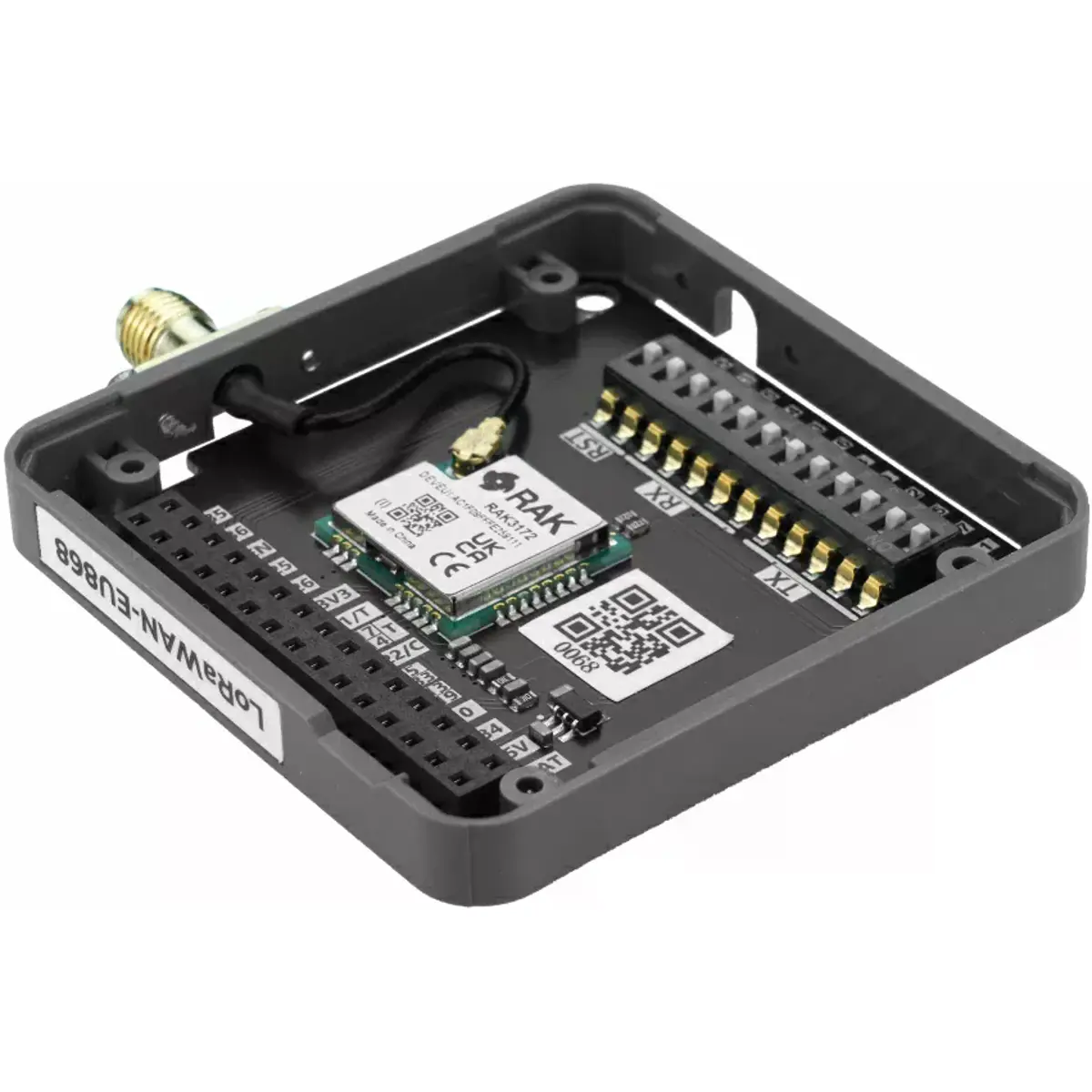

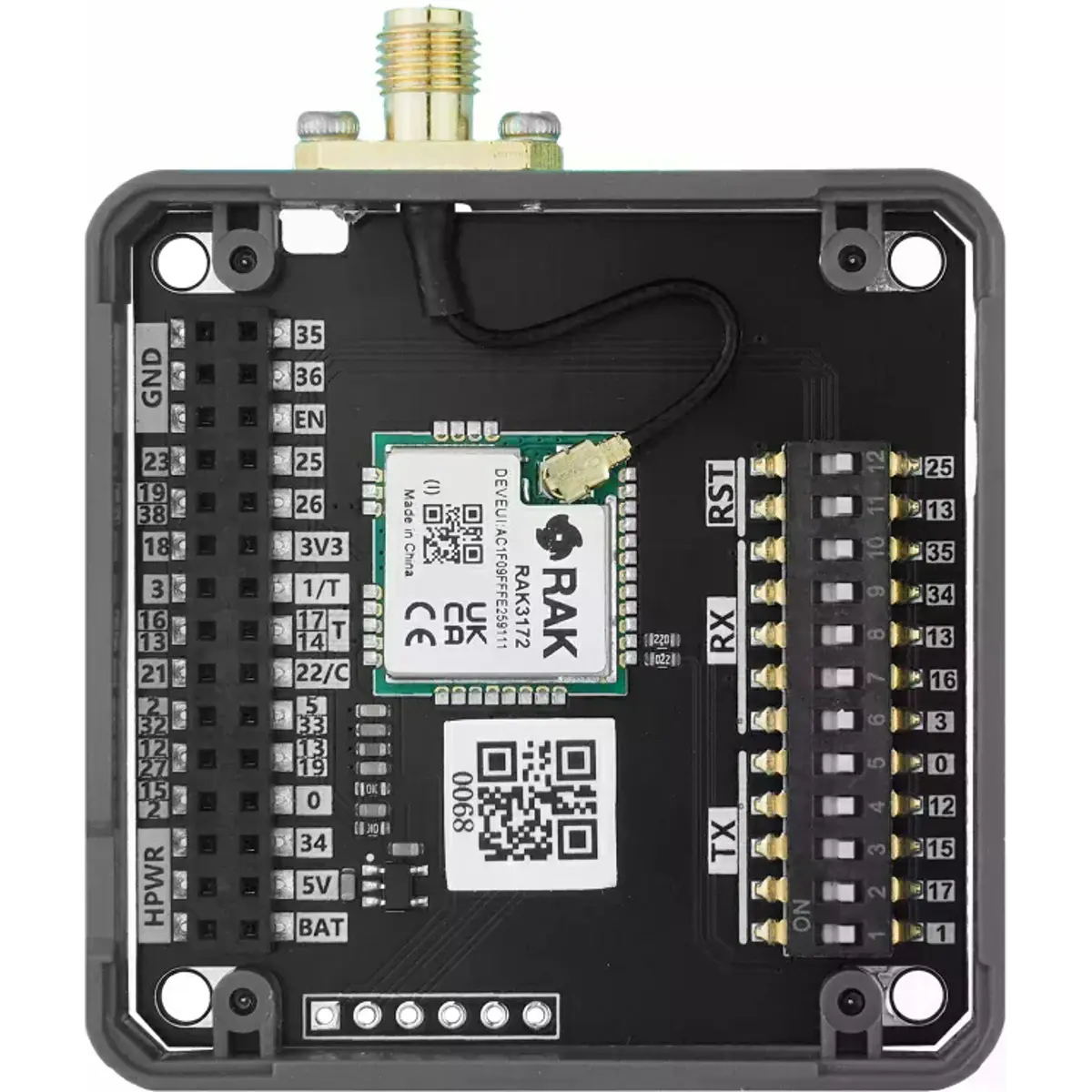

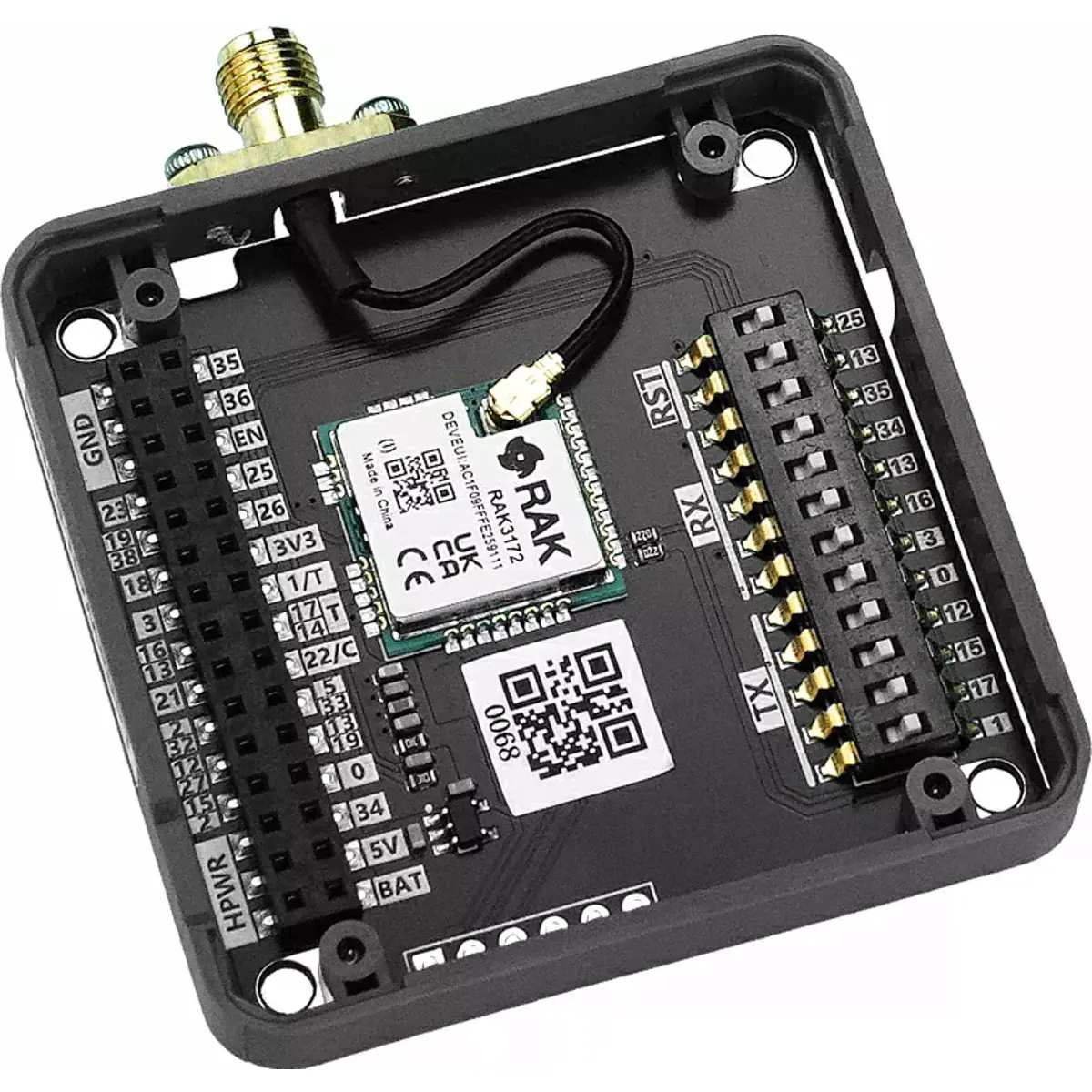

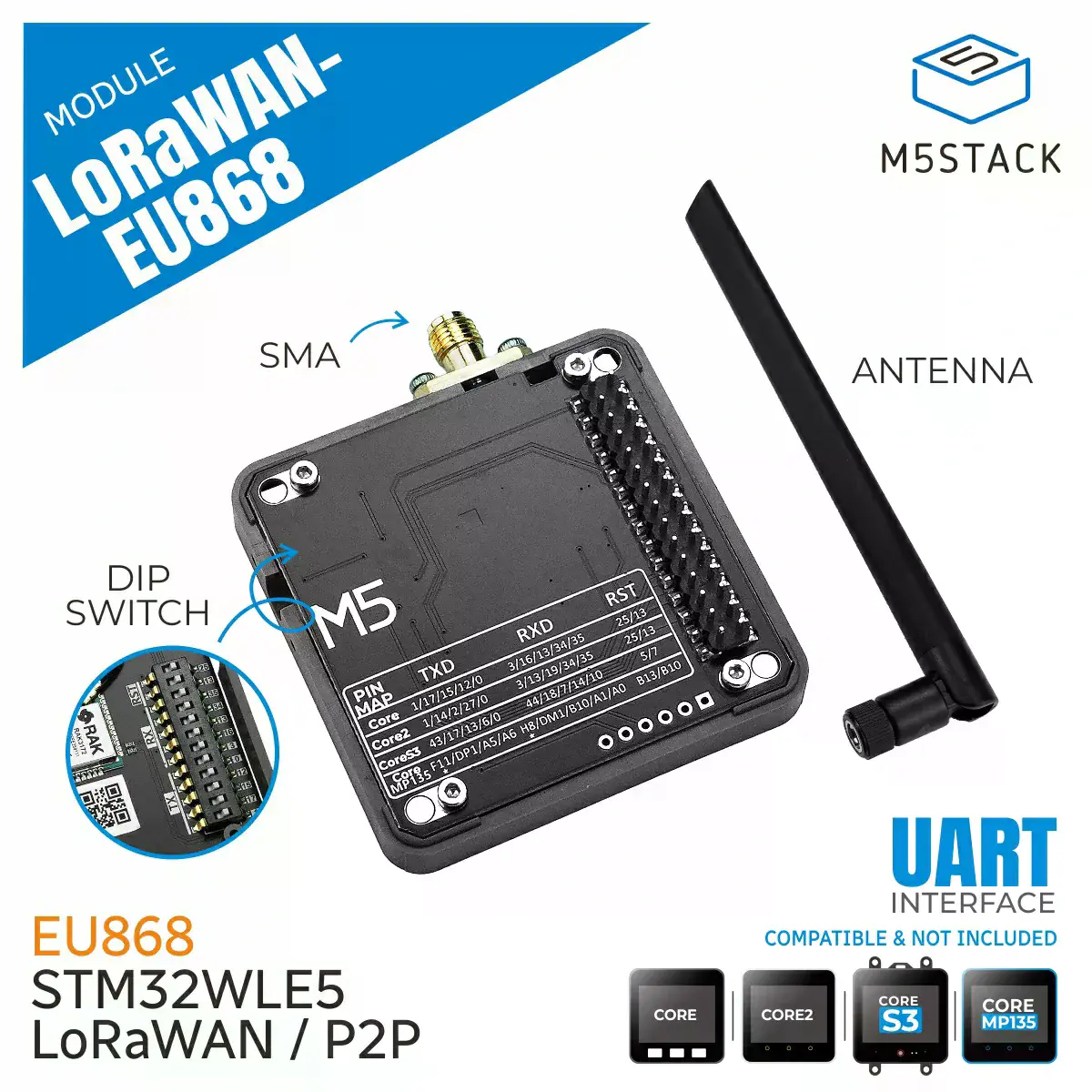

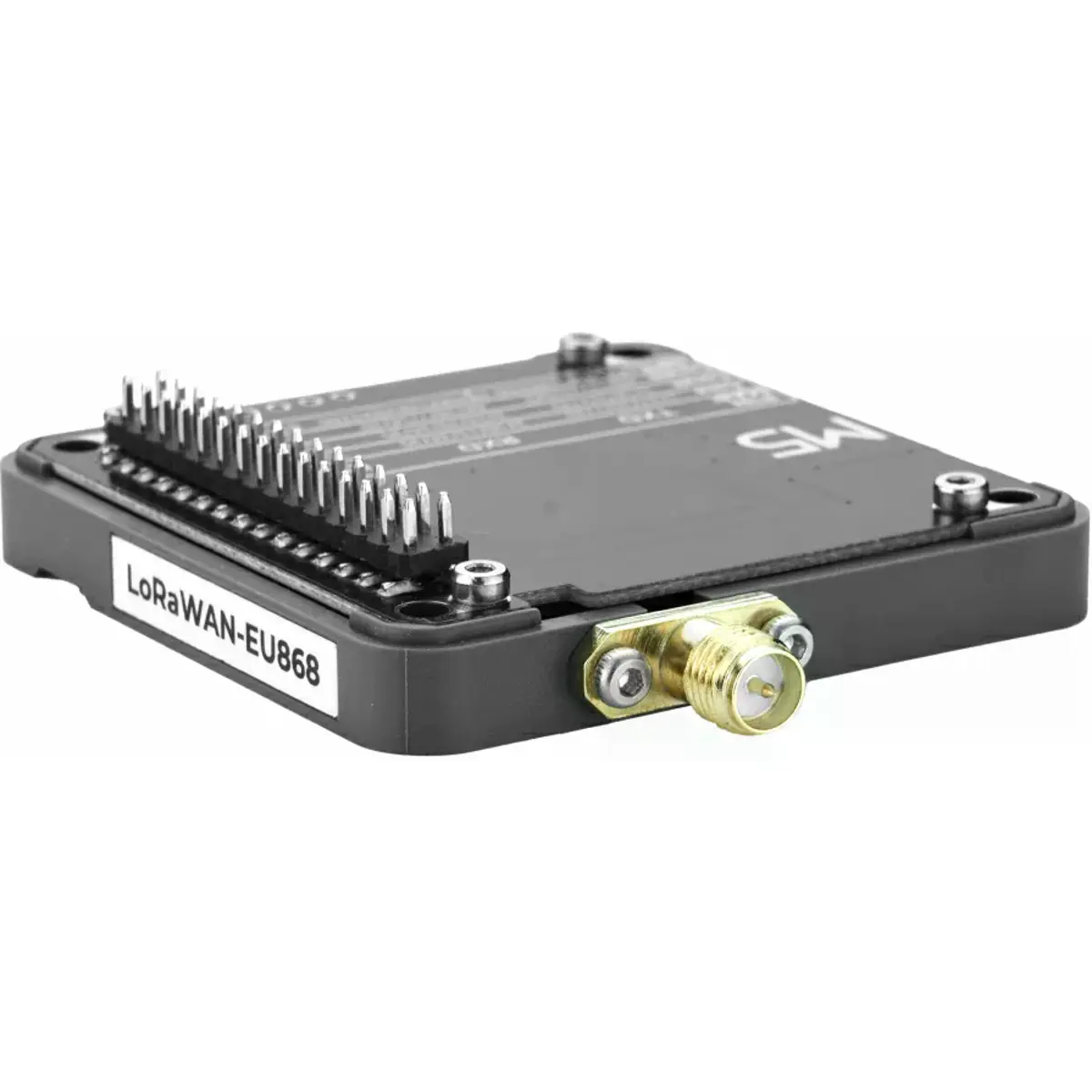

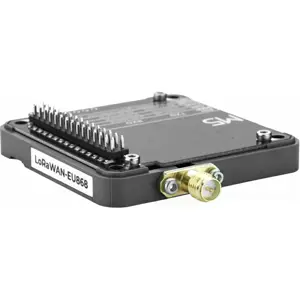

M5Stack EU868 (STM32WLE5) - Módulo de comunicação LoRaWAN 863–870 MHz com antena SMA

O M5Stack LoRaWAN EU868 Module foi desenvolvido para integrar comunicações LPWAN em projetos IoT, oferecendo elevada sensibilidade de receção, baixo consumo energético e excelente alcance de transmissão. Baseado no STM32WLE5, combina um microcontrolador ARM® Cortex®-M4 com rádio LoRa. Compatível com o protocolo LoRaWAN® 1.0.3 e, além do funcionamento em redes LoRaWAN, pode operar em modo Peer-to-Peer (P2P) para comunicação direta entre dispositivos sem necessidade de gateway.

A comunicação com o sistema anfitrião é efetuada através de uma interface UART a 115200 bps, utilizando comandos AT. Inclui uma antena de elevado desempenho com ligação SMA, otimizada para a banda 863–870 MHz, proporcionando maior estabilidade do sinal e excelente cobertura em aplicações de agricultura inteligente, monitorização ambiental, automação industrial, cidades inteligentes e sistemas de aquisição remota de dados.

PRINCIPAIS CARACTERÍSTICAS
✅ Comunicação sem fios LoRaWAN® de longo alcance na banda EU868 (863–870 MHz)

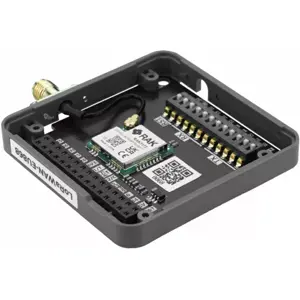

✅ Baseado no microcontrolador STM32WLE5 com rádio LoRa integrado para maior eficiência e menor consumo energético
✅ Compatível com LoRaWAN® 1.0.3, suportando dispositivos Class A, Class B e Class C
✅ Suporta ativação OTAA e ABP, permitindo integração flexível em redes LoRaWAN
✅ Funciona em modo LoRaWAN ou em comunicação direta Peer-to-Peer (P2P)
✅ Interface UART com comandos AT, simplificando a integração com microcontroladores e sistemas embarcados
✅ Elevada sensibilidade de receção até -137 dBm, proporcionando comunicações fiáveis a longas distâncias
✅ Potência de transmissão até 19 dBm, adequada para aplicações IoT de grande cobertura

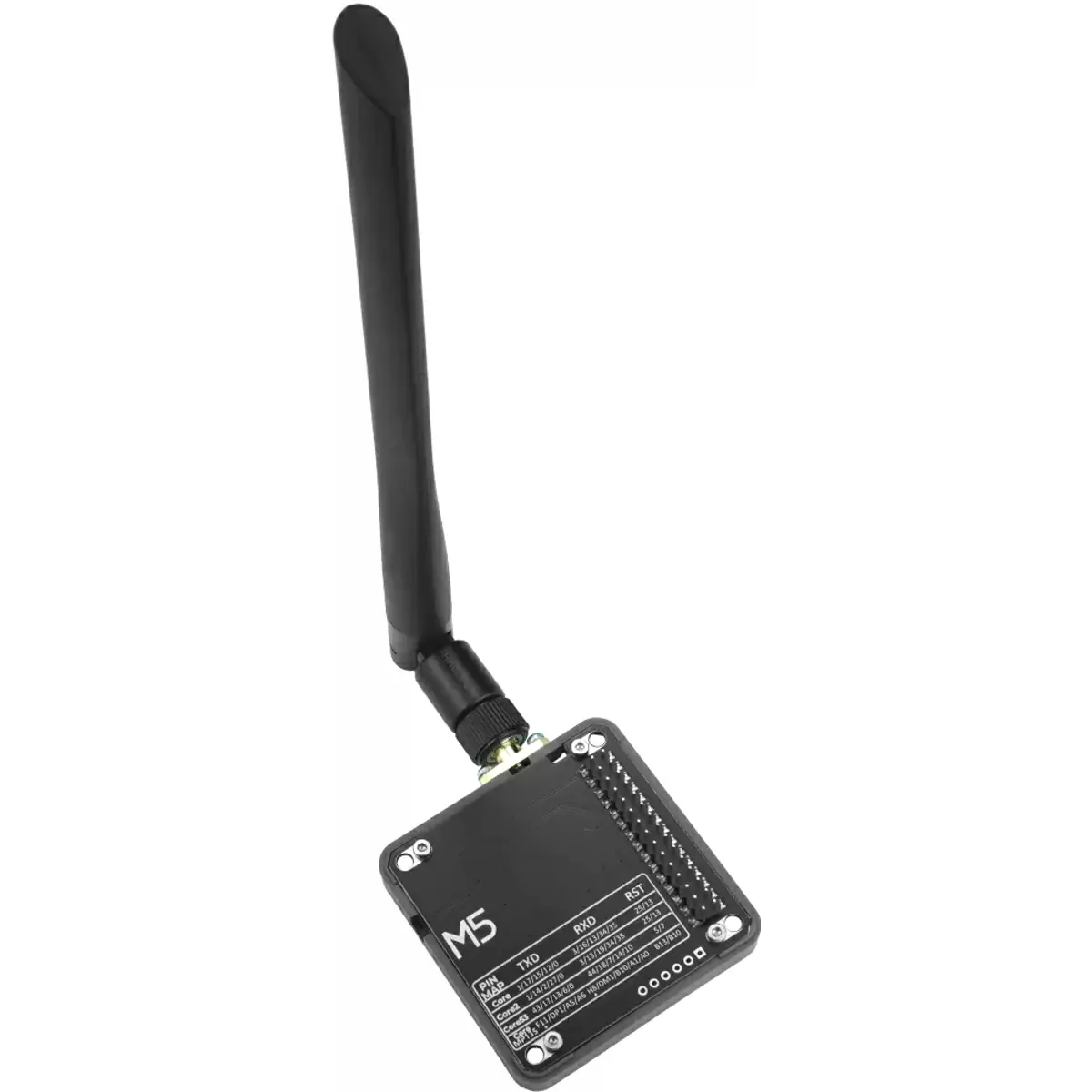

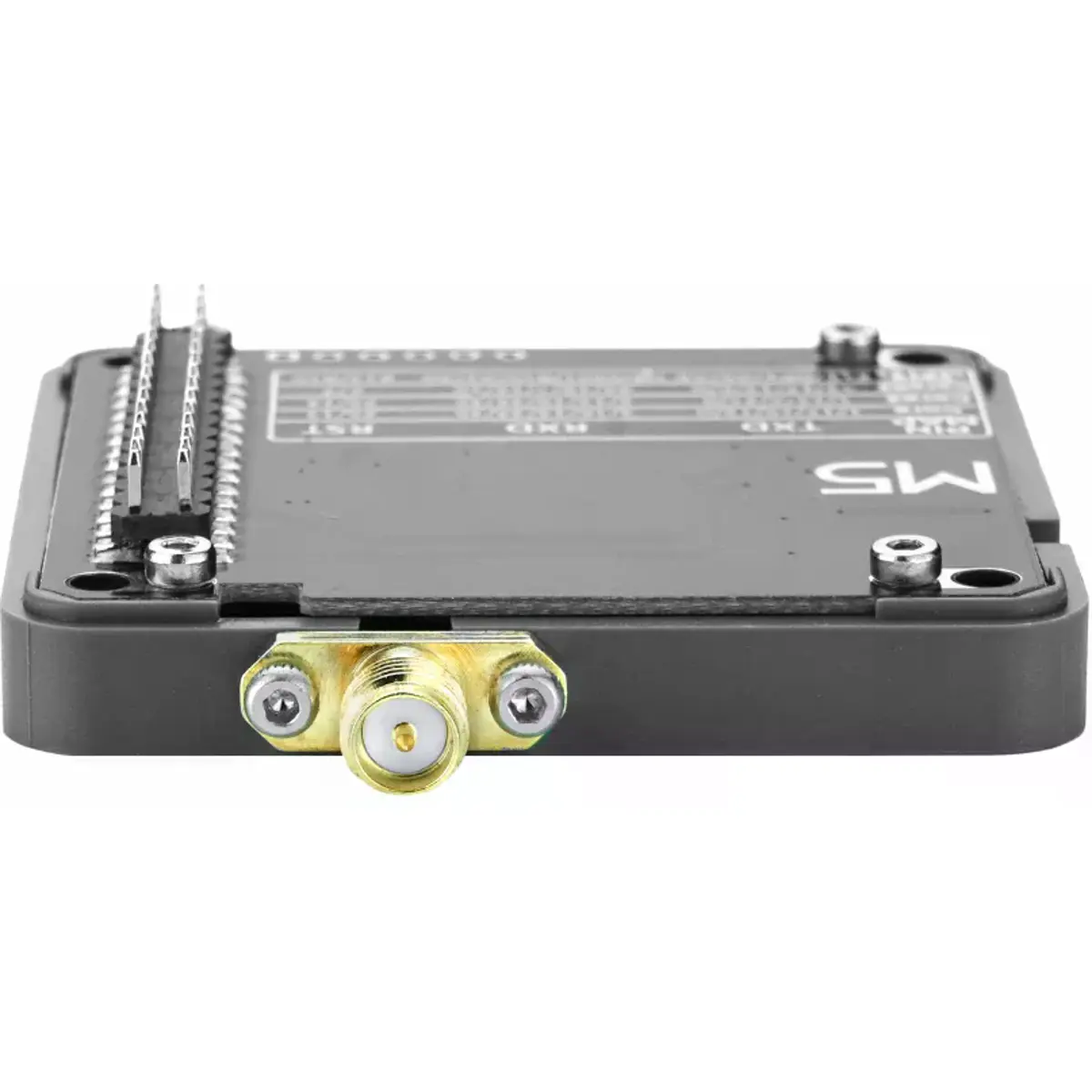

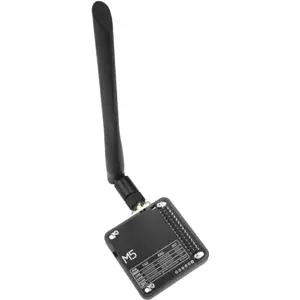

✅ Antena externa com conector SMA e ganho de 2,8 dBi, otimizada para a banda EU868
✅ Compatível com Arduino IDE e UiFlow2, facilitando o desenvolvimento e a programação
✅ Consumo energético reduzido, ideal para aplicações alimentadas por bateria
✅ Indicado para agricultura inteligente, monitorização ambiental, automação industrial, cidades inteligentes e sistemas de telemetria

ESPECIFICAÇÕES TÉCNICAS

Geral

• Marca: M5Stack
• Modelo: LoRaWAN EU868 Module

Processador

• Microcontrolador: STM32WLE5
• Arquitetura: ARM Cortex-M4
• Memória Flash: 256 KB
• Memória RAM: 64 KB

Rádio

• Tecnologia: LoRa / LoRaWAN
• Banda de frequência: EU868 (863 ~ 870 MHz)
• Protocolo: LoRaWAN® 1.0.3
• Classes suportadas:
  • Class A
  • Class B
  • Class C
• Modos de ativação:
  • OTAA
  • ABP
• Modos de funcionamento:
  • LoRaWAN
  • Peer-to-Peer (P2P)
• Sensibilidade de receção: -137 dBm
• Potência máxima de transmissão: 19 dBm

Interface

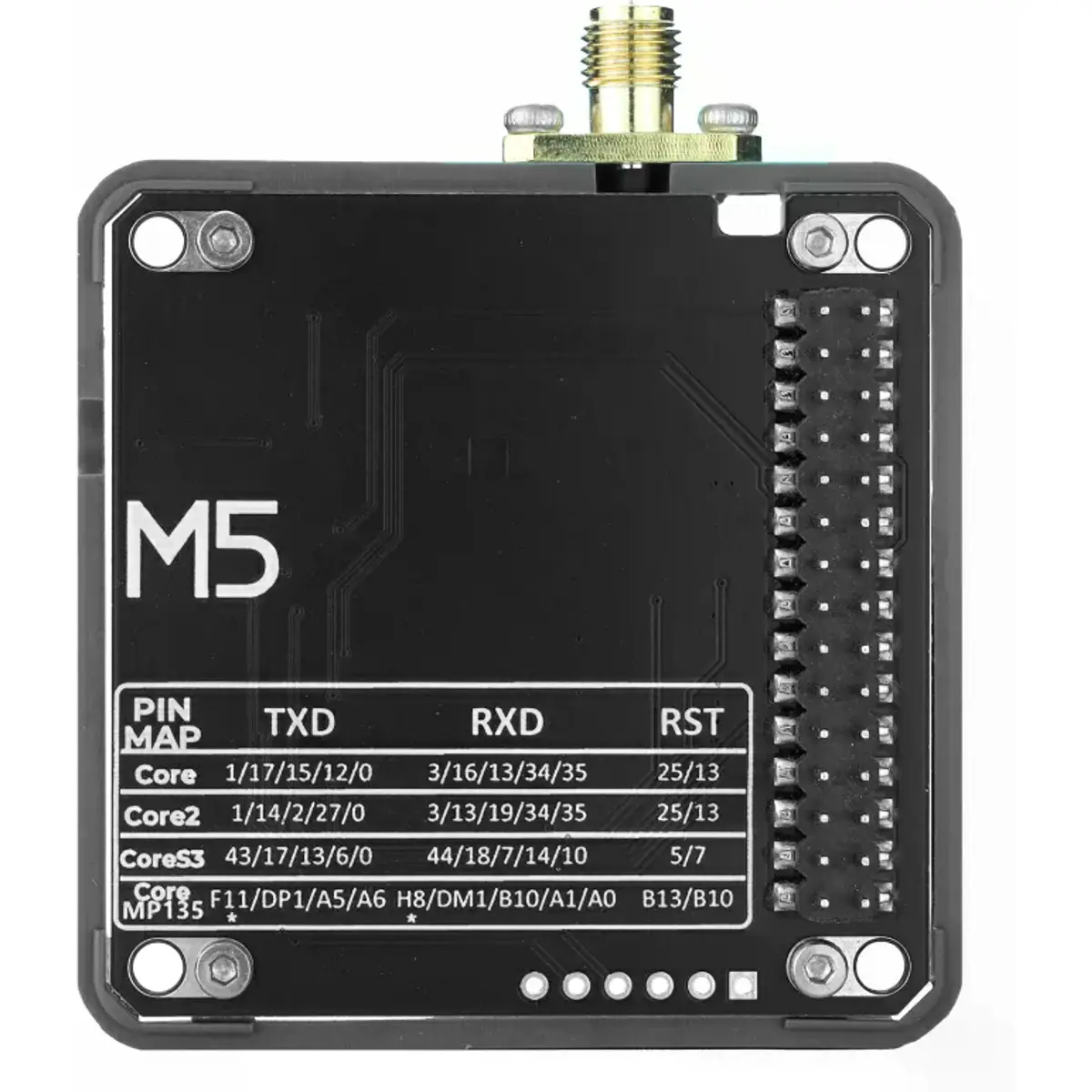

• Comunicação: UART
• Velocidade predefinida: 115200 bps
• Configuração: Comandos AT

Antena

• Conector: SMA (fêmea)
• Ganho: 2,8 dBi
• Impedância: 50 Ω
• VSWR: ≤ 1,3
• Frequência: 863 ~ 870 MHz

Alimentação

• Alimentação: 5 V DC

Consumo energético

• Standby:
  • 5 V @ 6,70 mA
• Sleep:
  • 5 V @ 9 µA
  • 3,3 V @ 3,69 µA
• Receção P2P (BW 125K):
  • 5 V @ 8,27 mA
• Transmissão contínua P2P (BW 125K):
  • 5 V @ 80,38 mA

Condições de funcionamento

• Temperatura: 0 °C a 40 °C

Dimensões e peso

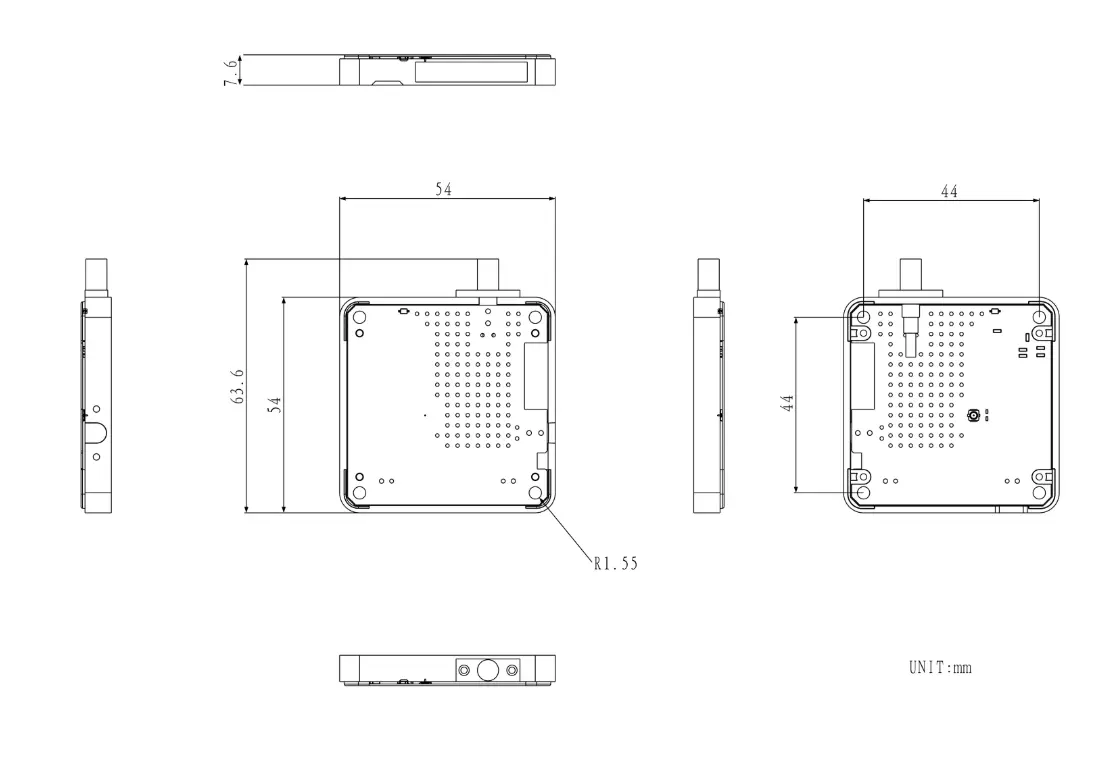

• Dimensões: 54 × 63,6 × 7,6 mm
• Peso: 16,1 g

Plataformas compatíveis

• Arduino IDE
• UiFlow2

Aplicações

• Agricultura inteligente
• Monitorização ambiental
• Automação industrial
• Redes IoT de longo alcance
• Sistemas de aquisição remota de dados

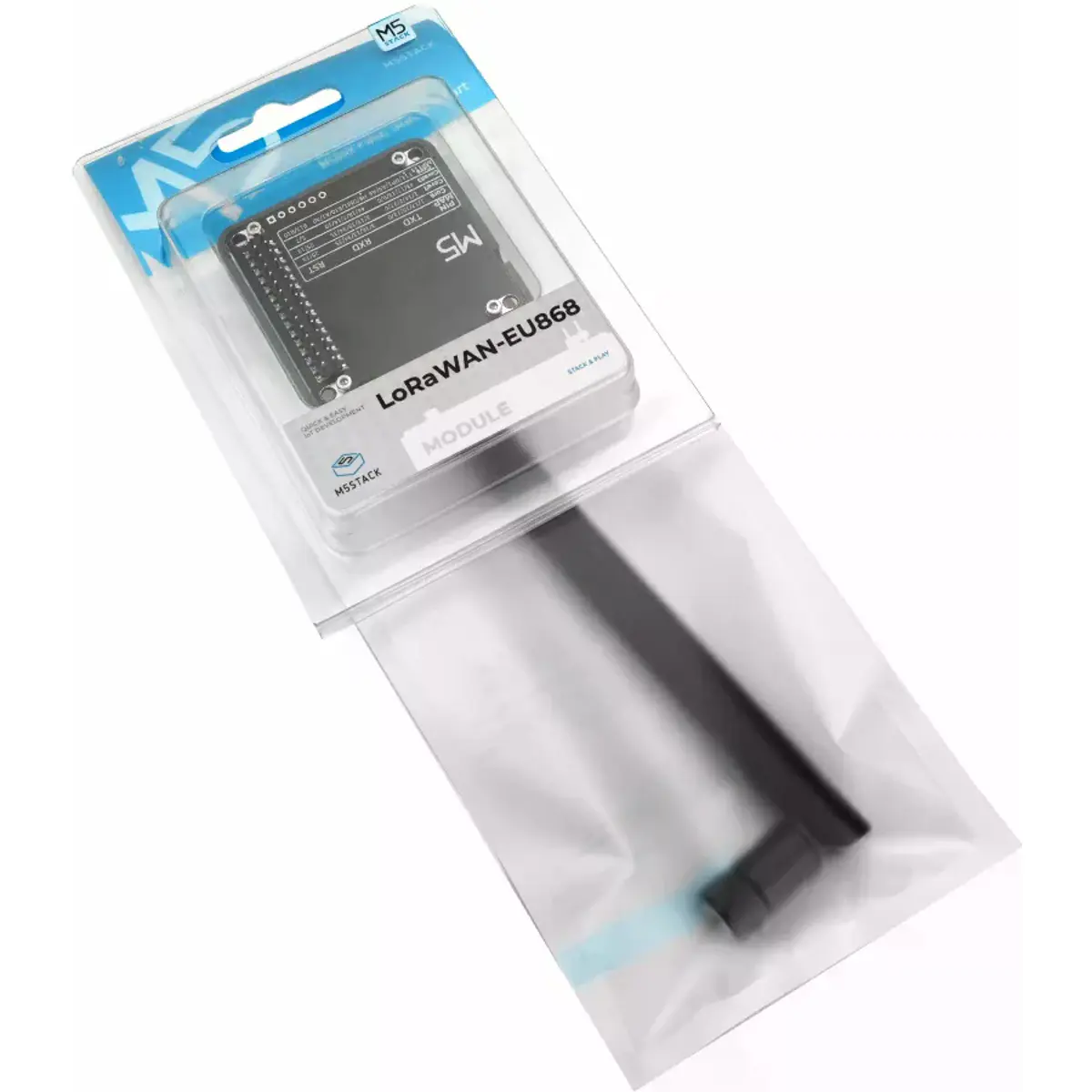

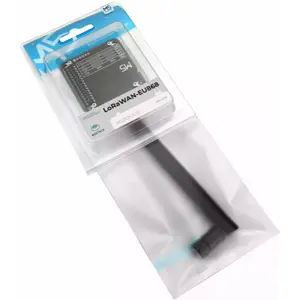

Incluído na embalagem

• 1× Módulo M5Stack LoRaWAN EU868 STM32WLE5
• 1× Antena externa SMA
